UL Recognized
Zulassungs-ID: E118976-20240617| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 250 V | 12,25 A | 14 |
D32PC 2,2/ 3-5,08-Z
-
Leiterplattenstecker
1378299
Leiterplattenstecker, Farbe: schwarz, Nennstrom: 8 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Reihen: 1, Polzahl: 3, Artikelfamilie: D32PC 2,2/.., Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - ohne Rasthaken, Stecksystem: CONNEXIS D, Verriegelung: Rastverriegelung, Befestigungsart: Rastflansch, Verpackungsart: verpackt im Karton
Dieses Produkt benötigt weitere Produkte für den Betrieb.
Notwendiges Zubehör
Produktdetails
| Produkttyp | Leiterplattenstecker |
| Produktfamilie | D32PC 2,2/.. |
| Produktlinie | CONNEXIS Connectors M |
| Polzahl | 3 |
| Rastermaß | 5,08 mm |
| Anzahl der Reihen | 1 |
| Eigenschaften | |
| Nennstrom IN | 8 A |
| Nennspannung UN | 320 V |
| Durchgangswiderstand | 0,9 mΩ |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsspannung (II/2) | 500 V |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Verriegelung | |
| Verriegelungsart | Rastverriegelung |
| Befestigungsflansch | Rastflansch |
| Leiteranschluss | |
| Anschlussart | Crimpanschluss |
| Anschlussrichtung Leiter/Platine | 0 ° |
| Leiterquerschnitt AWG | 28 ... 14 |
| Abisolierlänge | 4,5 mm |
| Materialangaben - Kontakt | |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (Sn) |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | schwarz (9005) |
| Isolierstoff | PBT |
| Isolierstoffgruppe | II |
| CTI nach IEC 60112 | 400 ≤ CTI < 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Maßzeichnung |
|
| Rastermaß | 5,08 mm |
| Breite [w] | 29,3 mm |
| Höhe [h] | 7,15 mm |
| Länge [l] | 22,8 mm |
| Hinweis zum Kontakt | Diese Steckverbinder sind nach DIN EN 61984, Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen diese weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
| Zugfestigkeit von Crimpverbindungen | |
| Ergebnis | Prüfung bestanden |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert | AWG 28 / flexibel / > 11 N |
| Steck- und Ziehkräfte | |
| Prüfspezifikation | DIN EN 60512-13-2:2006-11 |
| Ergebnis | Prüfung bestanden |
| Anzahl der Zyklen | 25 |
| Steckkraft je Pol ca. | 3 N |
| Ziehkraft je Pol ca. | 4 N |
| Beständigkeit von Aufschriften | |
| Prüfspezifikation | DIN EN 60068-2-70:1996-07 |
| Ergebnis | Prüfung bestanden |
| Polarisation und Kodierung | |
| Prüfspezifikation | DIN EN 60512-13-5:2006-11 |
| Ergebnis | Prüfung bestanden |
| Sichtprüfung | |
| Prüfspezifikation | DIN EN 60512-1-1:2003-01 |
| Ergebnis | Prüfung bestanden |
| Maßprüfung | |
| Prüfspezifikation | DIN EN 60512-1-2:2003-01 |
| Ergebnis | Prüfung bestanden |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Beschleunigung | 50 m/s² (60,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Lebensdauerprüfung | |
| Prüfspezifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Stehstoßspannung auf Meereshöhe | 4,8 kV |
| Durchgangswiderstand R1 | 0,9 mΩ |
| Durchgangswiderstand R2 | 1 mΩ |
| Steckzyklen | 25 |
| Klimatische Prüfung | |
| Prüfspezifikation | DIN EN ISO 6988:1997-03 |
| Korrosionsbeanspruchung | 0,2 dm3 SO2 auf 300 dm3/40 °C/1 Zyklus |
| Wärmebeanspruchung | 105 °C/168 h |
| Stehwechselspannung | 2,21 kV |
| Schocken | |
| Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform | Halbsinus |
| Beschleunigung | 30g |
| Schockdauer | 11 ms |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -55 °C ... 105 °C (in Abhängigkeit der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Thermische Prüfung | Prüfgruppe C | |
| Prüfspezifikation | DIN EN 60512-5-1:2003-01 |
| Geprüfte Polzahl | 10 |
| Isolationswiderstand | |
| Prüfspezifikation | DIN EN 60512-3-1:2003-01 |
| Isolationswiderstand benachbarte Pole | > 5 MΩ |
| Luft- und Kriechstrecken | | |
| Prüfspezifikation | DIN EN IEC 60664-1 (VDE 0110-1):2022-07 |
| Isolierstoffgruppe | II |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 bis <600 |
| Bemessungsisolationsspannung (III/3) | 250 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 3 mm |
| Mindestwert der Kriechstrecke (III/3) | 3,6 mm |
| Bemessungsisolationsspannung (III/2) | 320 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 3 mm |
| Mindestwert der Kriechstrecke (III/2) | 3 mm |
| Bemessungsisolationsspannung (II/2) | 500 V |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 3 mm |
| Mindestwert der Kriechstrecke (II/2) | 3,6 mm |
| Verpackungsart | verpackt im Karton |

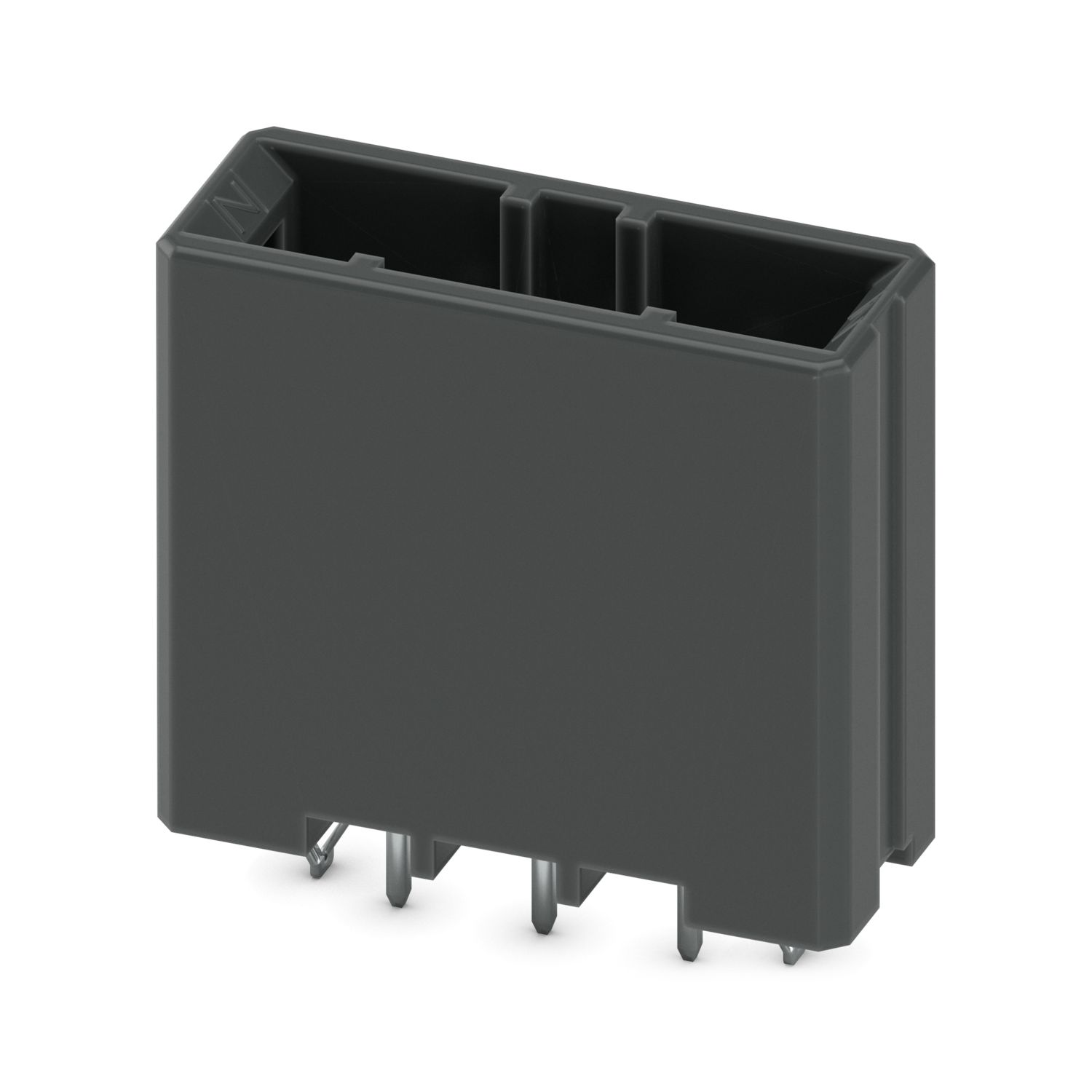

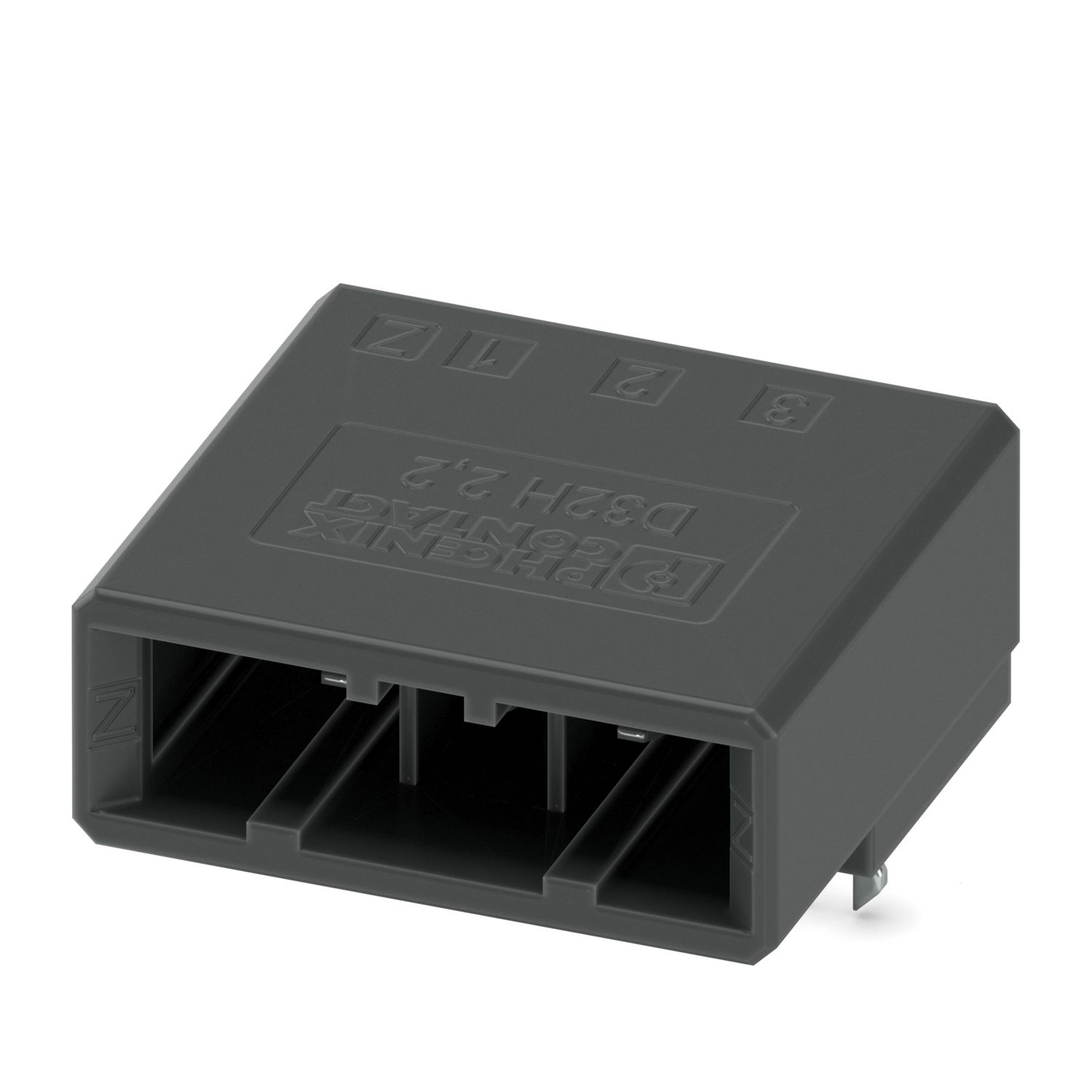

Kompatible Produkte
Ihre Vorteile
Kostengünstiger Anschluss gecrimpter Leiter in großer Stückzahl
Geringe Bauteilgröße für platzkritische Anwendungen
Intuitiv bedienbare Verriegelung schützt vor unbeabsichtigter Trennung
Werkzeuge für das automatisierte Crimpen optional erhältlich
