HC-M-02-MOD-BU
-
Kontakteinsatzmodul
1679359
HEAVYCON Kontakteinsatzmodul, Buchse, 2-polig, Axialschraubanschluss
Produktdetails
| Allgemein | Für HEAVYCON-Gehäuse der Bauform B6 bis B48, Gelenkhalterahmen HC-M-MHR... erforderlich |
| Montagehinweis | - Anschluss der Adern mit 2 mm Innensechskantschlüssel. - Gehäusehöhe ≥ 52mm. - Axialschraubanschluss nur für flexible Adern. - Steckverbindungen dürfen nur last-/ spannungslos betätigt werden. |
| Hinweis zur Axialanschlusstechnik: Nur für flexible Adern. Die angegebenen Leiterquerschnitte beziehen sich auf den geometrischen Querschnitt der eingesetzten Leitung. Der Einsatz von Leitungen, deren geometrischer Querschnitt stark vom Nennquerschnitt der Leitung abweicht, ist vor Einsatz zu prüfen. Der Anschlussraum der Axialschraubtechnik ist für feindrähtige Leitungen gemäß VDE 0295 Klasse 5 ausgelegt. Abweichende Leitungsaufbauten (z. B. Klasse 6 Leitungen) sind vor Einsatz zu prüfen. Montagehinweis Vor Montagebeginn ist sicherzustellen, dass die Kegelschraube vollständig zurückgedreht (Kammer ist geöffnet) ist. Ein Verdrillen der Leitungen ist nicht gestattet. Die Adern sind bis zum Anschlag in die Kontaktkammer zu schieben (bis die Isolation am Kontakt anliegt). Ader in Position halten und mit Imbusschlüssel festziehen. Das gebrauchte Aderende ist vor einem erneuten Anschluss abzuschneiden. Das Nachziehen der Anschlussschraube ist, zur Vermeidung von Litzenbruch, nur einmal gestattet. Zur Vermeidung von Beschädigungen am Kontakt ist die Ader / die Leitung in einem angemessenen Abstand zur Anschlussstelle mechanisch abzufangen (z. B. bei Einsatz in einem Blechausschnitt). Hinweise zur fachgerechten Ausführung bietet die DIN VDE 0100-520:2003-06. |
|
| Innensechskant | SW 2 |
| Produkttyp | Kontakteinsatz modular |
| Serie | HC-M-02 |
| Anwendung | Leistung |
| Polzahl | 2 |
| Steckgesicht | 2 |
| Kontaktnummerierung | 1 - 2 |
| Anzahl der Modulplätze | 1 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Anschlusstechnik | |
| Anschlusstechnik | Axialschraubanschluss |
| Anschluss gemäß Norm | IEC / EN |
| Leiteranschluss | |
| Anschlussquerschnitt | 2,5 mm² ... 8 mm² (Die Querschnittsangabe bezieht sich auf den geometrischen Querschnitt der eingesetzten Leitung) |
| Anschlussquerschnitt AWG | 12 ... 10 |
| Anzugsdrehmoment | 1,5 Nm (2,5 mm² ... 4 mm²) |
| 2 Nm (6 ... 8 mm²) | |
| Abisolierlänge der Einzelader | 8 mm +1 mm (für 6 mm²) |
| 5 mm +1 mm (für 2,5 mm² ... 4 mm²) | |
| 11 mm +1 mm (für 8 mm²) | |

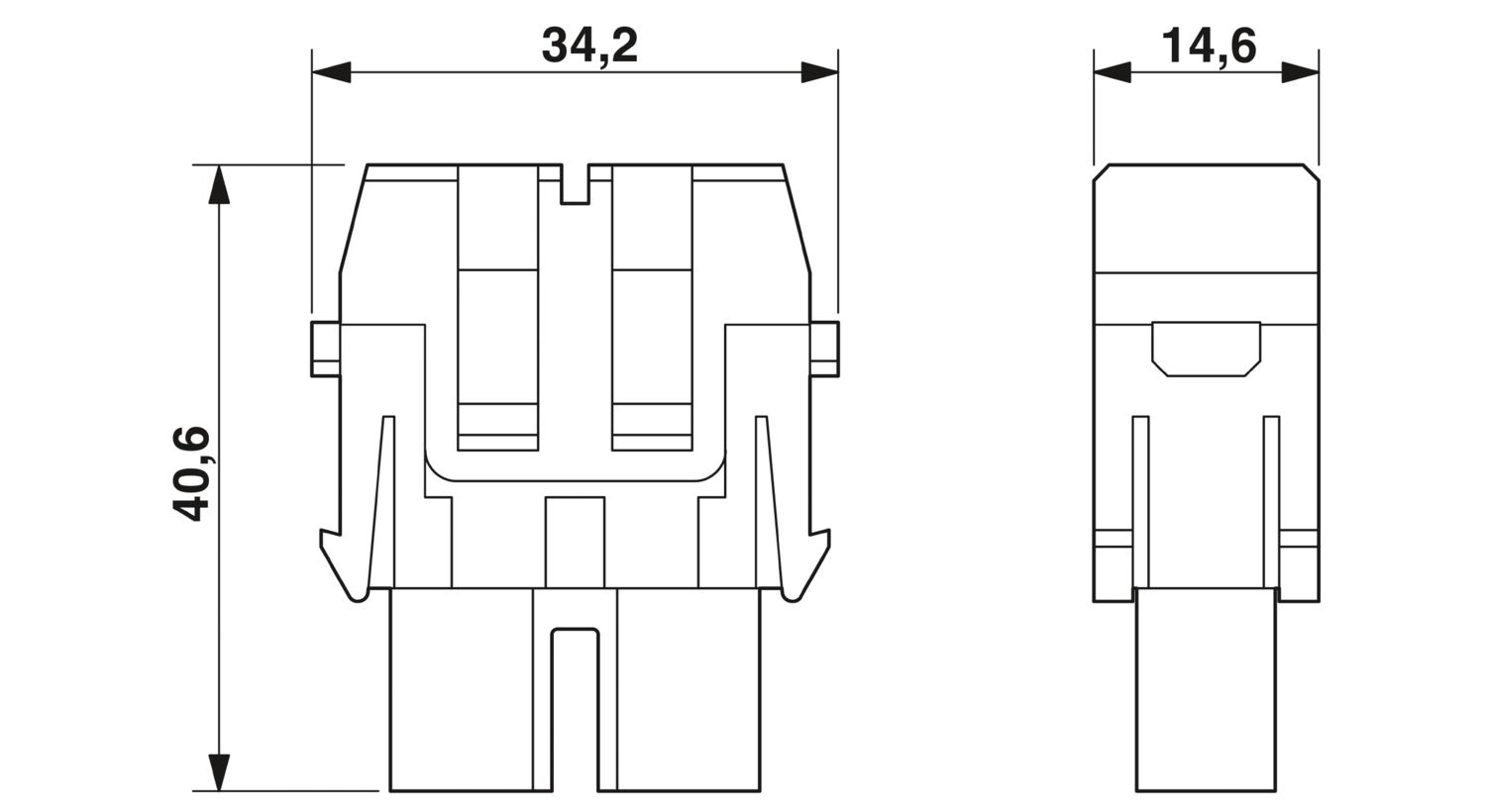

| Maßzeichnung |
|

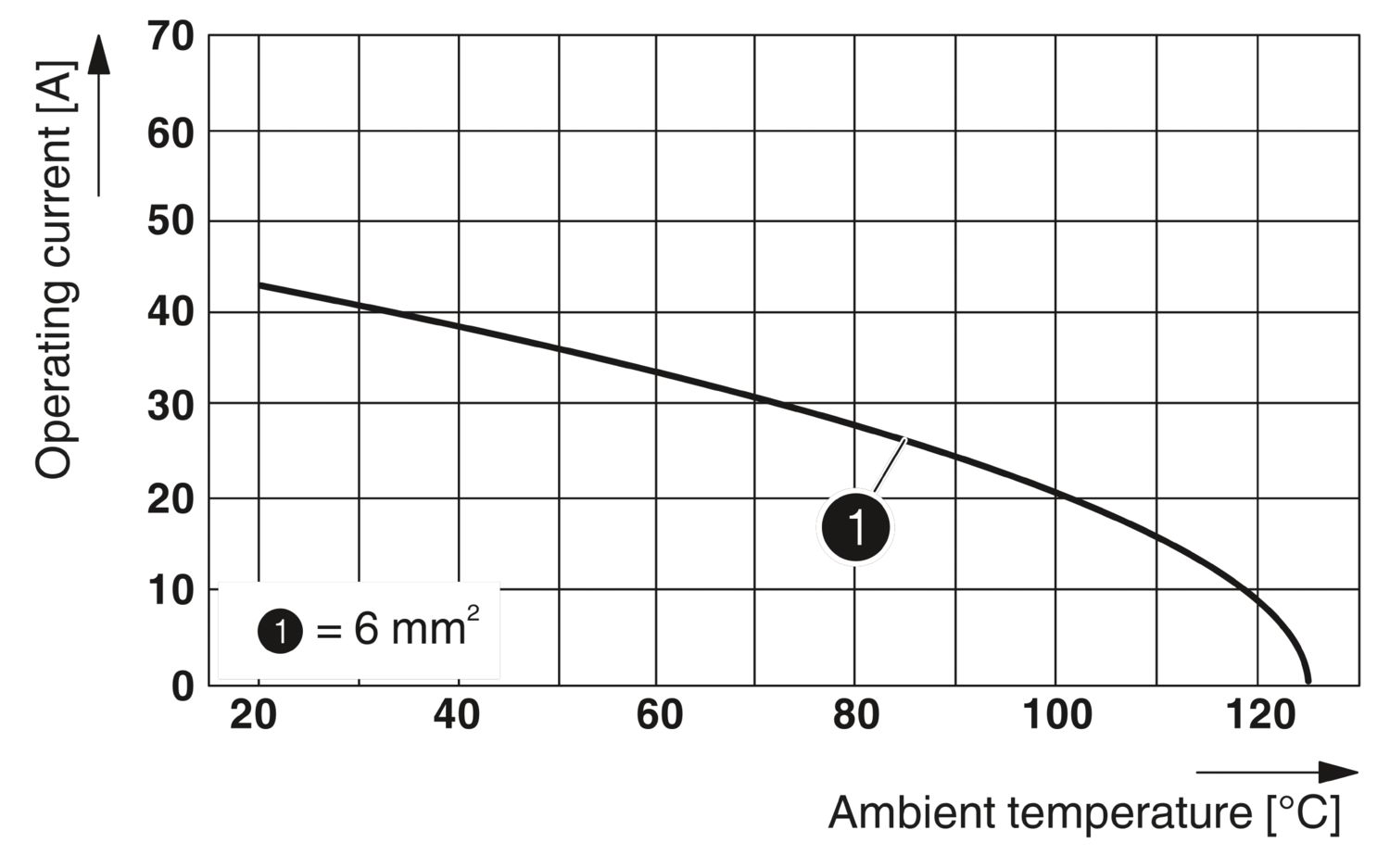

| Breite | 34,2 mm |
| Höhe | 40,6 mm |
| Länge | 14,6 mm |
| Bemessungsspannung (III/3) | 1000 V |
| Bemessungsstoßspannung | 8 kV |
| Bemessungsstrom | 40 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Ag |
| Material Kontaktträger | PC |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
