Das Modul ist zum Einsatz innerhalb einer Axioline F-Station vorgesehen. Zwei unabhängig voneinander arbeitende Kanäle bieten die Möglichkeit einer Pulsweitenmodulation (PWM) der Ausgangssignale. Das Modul unterstützt die Betriebsarten PWM, Impulsgenerator und Push-Pull-Ausgang.

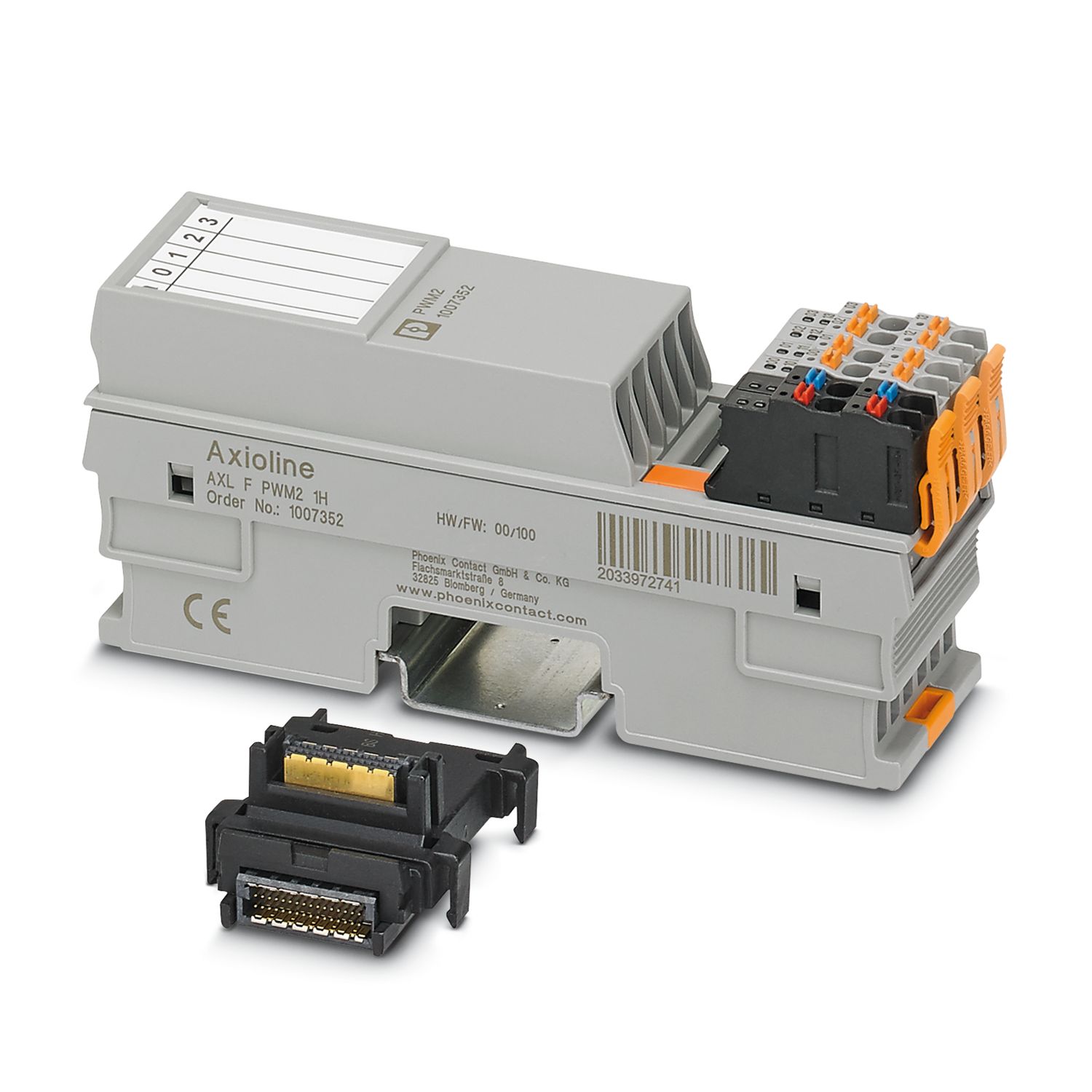

AXL F PWM2 1H
-
Funktionsmodul
1007352
Axioline F, Funktionsmodul, Pulsweitenmodulation, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
Kostenloser Download verfügbar.
Downloads
Produktdetails

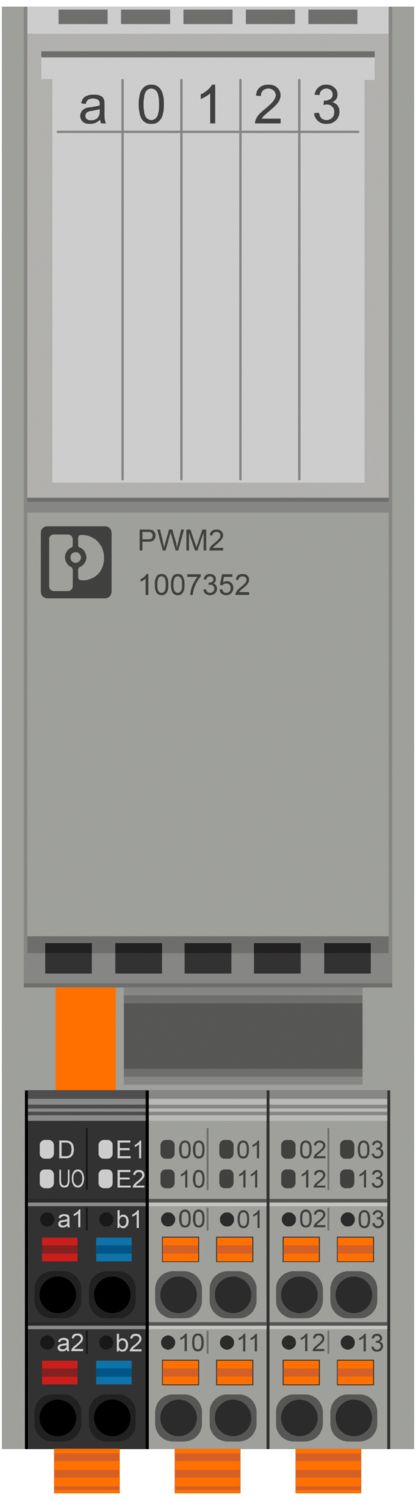

| Maßzeichnung |
|
| Breite | 35 mm |
| Höhe | 126,1 mm |
| Tiefe | 54 mm |
| Hinweis zu Maßangaben | Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715). |
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Axioline F-Lokalbus | |
| Anzahl Schnittstellen | 2 |
| Anschlussart | Bussockelmodul |
| Übertragungsgeschwindigkeit | 100 MBit/s |
| Modul | |
| Eingabeadressraum | 0 Byte |
| Ausgabeadressraum | 8 Byte |
| Bedarf an Parameterdaten | 1 Byte |
| Bedarf an Konfigurationsdaten | 6 Byte |
| Signal | |
| Benennung Ausgang | PWM-Ausgänge |
| Betriebsart | PWM, Impulsgenerator, Push-Pull-Ausgang |
| Anschlussart | Push-in-Anschluss |

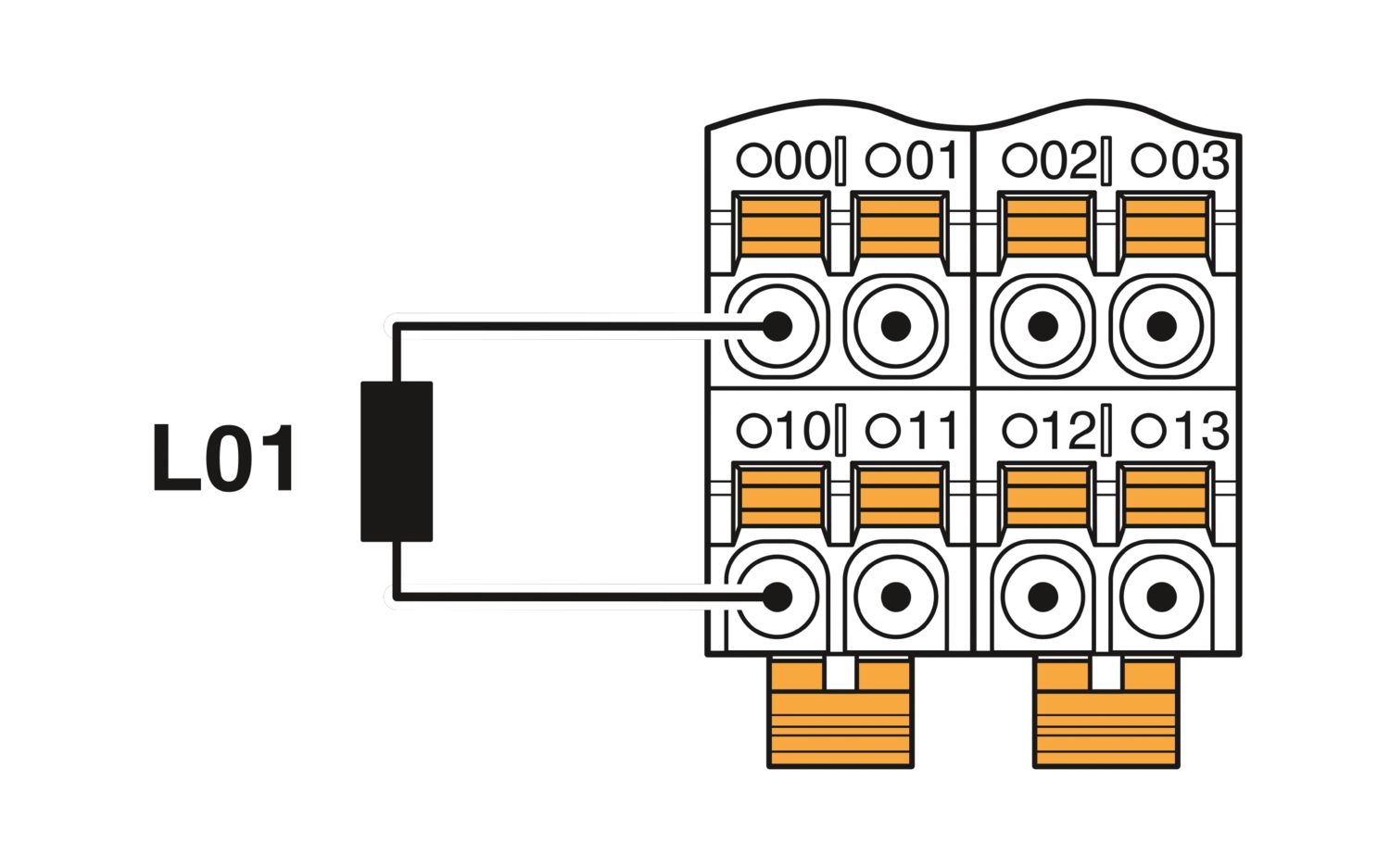

| Anschlusstechnik | 2-Leiter |
| Anzahl der Ausgänge | 2 |
| Frequenzbereich | 0 Hz ... 65535 Hz |
| Tastverhältnis | 0 % ... 100 % |
| Nennausgangsspannung | 24 V (UO - 1,1 V) |
| 5 V DC | |
| Nennstrom IN | max. 500 mA (bei 24 V DC) |
| max. 10 mA (bei 5 V DC) | |
| Nennlast ohmsch | max. 12 W (bei Nennspannung 24 V DC) |
| max. 50 mW (bei Nennspannung 5 V DC) | |
| Nennlast induktiv | max. 12 VA (bei Nennspannung 24 V DC) |
| max. 50 mVA (bei Nennspannung 5 V DC) | |
| Nennlast Lampen | max. 6 W (bei Nennspannung) |
| Kurzschlussfest | ja |
| Kurzschlussstrom | typ. 2,2 A (für ca. 1,2 µs, Autoretry nach ca. 40 µs, 24-V-Ausgang) |
| typ. 24 mA (5-V-Ausgang) | |
| Transientenüberspannungsschutz | ja |
| Produkttyp | I/O-Komponente |
| Produktfamilie | Axioline F |
| Bauform | blockmodular |
| Einbaulage | beliebig (kein Temperatur-Derating) |
| Lieferumfang | inklusive Bussockelmodul und Axioline F-Steckern |
| Besondere Eigenschaften | Pulsweitenmodulation |
| Isolationseigenschaften | |
| Überspannungskategorie | II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maximale Verlustleistung bei Nennbedingung | 2,05 W |
| Potenziale: Versorgung des Axioline F-Lokalbusses (UBus) | |
| Versorgungsspannung | 5 V DC (über Bussockelmodul) |
| Stromaufnahme | max. 150 mA |
| Potenziale: Einspeisung der Versorgungsspannung UO | |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC inklusive aller Toleranzen, inklusive Welligkeit |
| Stromaufnahme | max. 1,1 A |
| Schutzbeschaltung | Überspannungsschutz; elektronisch (35 V, 0,5 s) |
| Verpolschutz; parallele Diode; mit externer Absicherung 1 A (nur für die Inbetriebnahme) | |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / 24-V-Versorgung (Peripherie) | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Anschlusstechnik | |
| Benennung Anschluss | Axioline F-Stecker |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 8 mm |
| Axioline F-Stecker | |
| Anschlussart | Push-in-Anschluss |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 8 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
| Schutzart | IP20 |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montageart | Tragschienenmontage |
| Einbaulage | beliebig (kein Temperatur-Derating) |
Ihre Vorteile
2 unabhängige Kanäle
Ausgabe von 5-V- oder 24-V-Signalen
Push-Pull-Ausgang
Nennstrom je Ausgang: 500 mA (bei 24 V DC), 10 mA (bei 5 V DC)
Frequenzausgabe (0 Hz ... 65535 Hz)
Auflösung der Frequenz über Teiler einstellbar (1 Hz, 0,1 Hz, 0,01 Hz)
Auflösung der Impulsbreite über Teiler einstellbar (1 ms, 0,1 ms, 0,01 ms)
Tastverhältnis einstellbar (0 % ... 100 %)
Gespeichertes Gerätetypenschild
