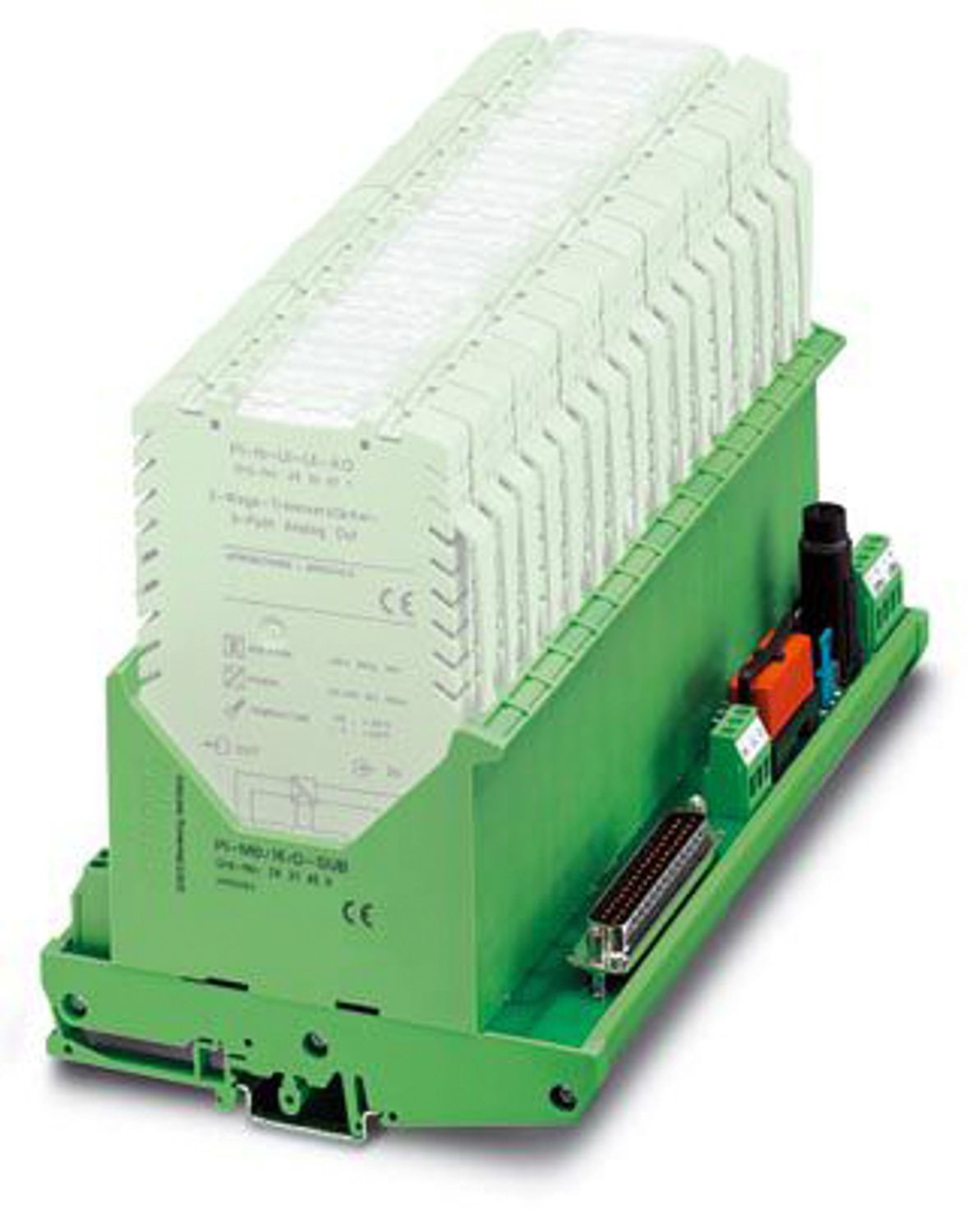

PI-MB/16/D-SUB/S1
-
Grundklemmblock
2837459
Modulträger, zur Aufnahme von 16 PI/Ex-...Process-Interface-Modulen, zur Montage auf NS 35/7,5 oder NS 32
Produktdetails
| Produkttyp | Modulträger |
| Anwendung | Basiselement |
| Nennspannung UN | 20 V DC ... 35 V DC (siehe Nennspannung PI-Module) |
| Verpolschutz | ja |
| Versorgung | |
| Redundante Einspeisung | ja, diodenentkoppelt |
| Steuerungsebene | |
| Anschlussart | D-SUB-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 37 |
| Feldebene | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
| Maßzeichnung |
|
| Breite | 224 mm |
| Höhe | 127,5 mm |
| Tiefe | 92 mm |
| Tiefe NS 35/7,5 | 142,5 mm (mit Koppelstecker NS 35/7,5) |
| Tiefe NS 32 | 147,5 mm (mit Koppelstecker NS 32) |
| Tiefe NS 35/15 | 150 mm (mit Koppelstecker NS 35/15) |
| Farbe | grün (RAL 6021) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstofftyp Gehäuse | Polyamid PA unverstärkt, Polycarbonat PC |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 75 °C |
| CE | |
| Zertifikat | CE-konform |
| Montageart | Tragschienenmontage |
