HC-B 16-TMB-100/O1STM32S-EEE
-
Gehäuse
1460370

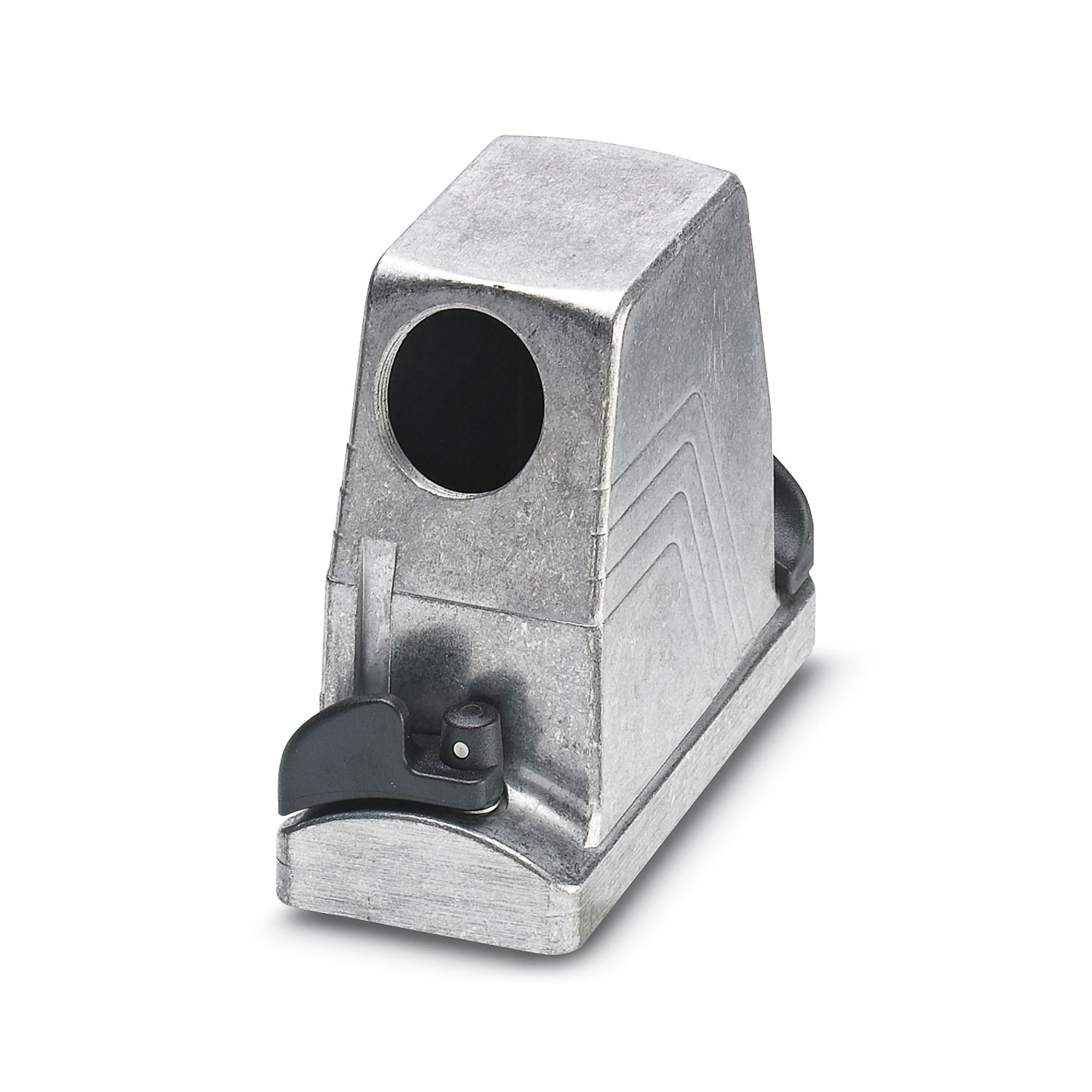

HEAVYCON ADVANCE-Tüllengehäuse B16, mit Bajonettverriegelung (Innensechskant) aus Edelstahl, seewasserbeständiges Aluminium, Höhe 100 mm, mit Gewinde 1x M32, seitlichem Kabelabgang, ohne Oberfläche; leitfähige Dichtung (EMV-Eigenschaften)
Produktdetails
| Allgemein | für Kontakteinsätze HC-B16, BB32, D40, DD72, HS6, HV6, M, K |
| Produkttyp | Gehäuse mit Bajonettverriegelung |
| Gehäuseart | Tüllengehäuse |
| Anwendung | Offshore/EMV |
| Bauform | B16 |
| Anzahl der Kabelabgänge | 1 |
| Art der Verschraubung | 1x M32 |
| Befestigungsschrauben | M6 |
| Geschirmt | ja |
| Kabelabgang | seitlich |
| Pg-Verschraubung | ohne |
| Maßzeichnung |
|
| Breite | 57 mm |
| Höhe | 100 mm |
| Länge | 126 mm |
| Material Dichtung | NBR, leitfähig |
| Material Gehäuse | Aluminiumdruckguss, seewasserbeständig |
| Material Gehäuseoberfläche | unbeschichtet |
| Material Verriegelungsbügel | Edelstahl |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Mechanische Daten | |
| Art der Verschraubung | 1x M32 |
| Verriegelungstyp | Schraube |
| Montagehinweis | Eine eventuell auf der Schaltschrankwand vorhandene isolierend wirkende Pulverlackierung sollte im Bereich der Profildichtung entfernt werden, um eine optimale Schirmwirkung zu erzielen. |
| Befestigungsschrauben | M6 |
