A-EXB-25-66L-N-S
-
Druckausgleichselement
1411120
Druckausgleichselement, Anwendung: Ex, Anschlussgewinde: M25 x 1,5, Farbe: silberfarben
Produktdetails
| Produkttyp | Druckausgleichselement |
| Anwendung | Ex |
| Hersteller | CMP |
| Herstellerbezeichnung | 781 M25(M) N.PLTD BREATH/DRAIN PLUG |
| Hersteller-Artikelnummer | 781EM35 |
| Luftdurchsatz | 48 l/min (bei 1 bar) |
| Anzugsdrehmoment | 10 Nm (Installationsdrehmoment) |
| Einsatz im Ex-Bereich | ja |

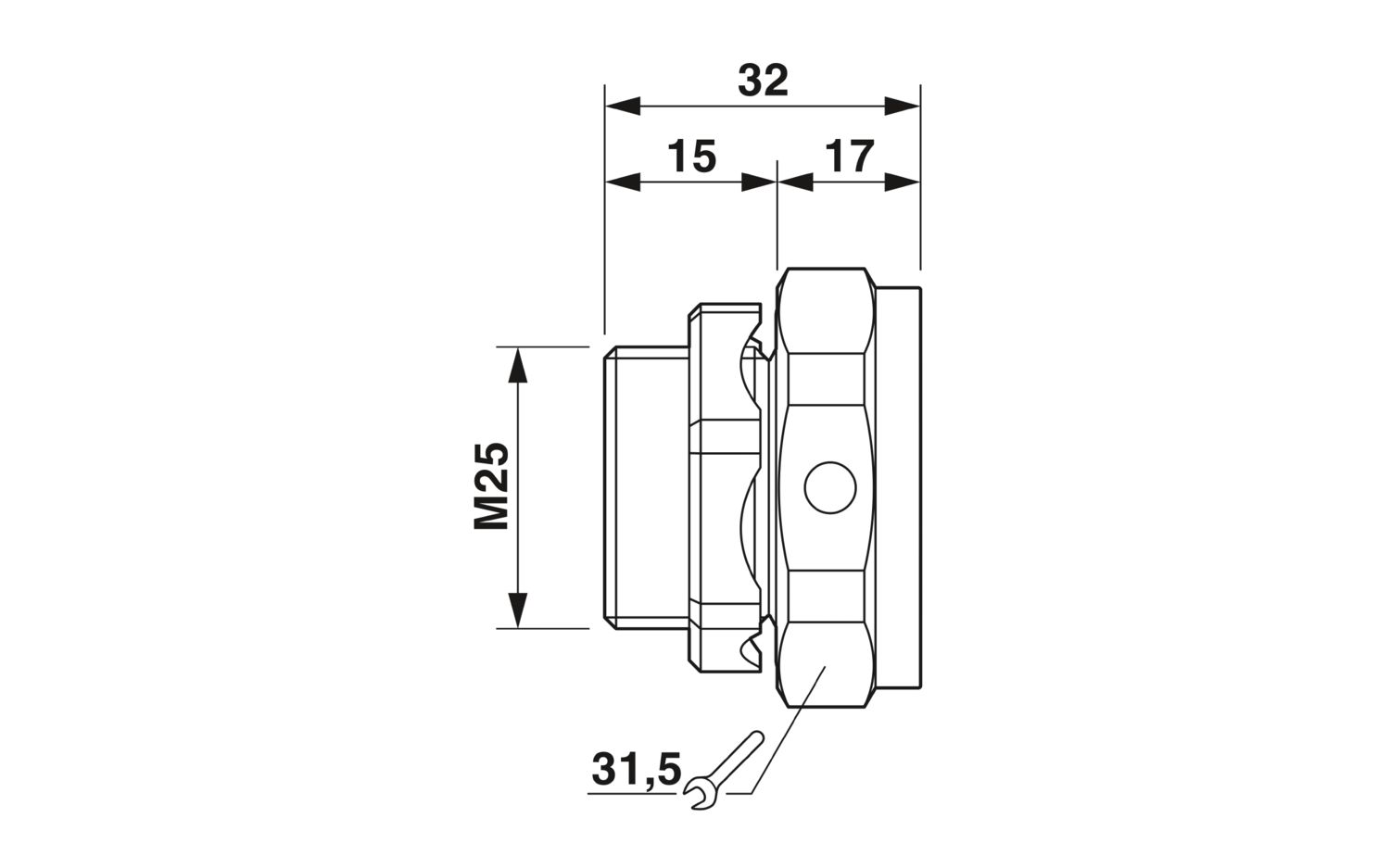

| Maßzeichnung |
|
| Länge | 32 mm |
| Länge Anschlussgewinde | 15 mm |
| Länge ohne Anschlussgewinde | 17 mm |
| Durchmesser | 25 mm |
| Durchmesser Anschlussgewinde | 25 mm |
| Schlüsselweite Überwurfmutter | 31,5 mm |
| Sechskant Eckmaß | 39,6 mm |
| Gewindeart Anschlussseite | M25 x 1,5 |
| Gewindesteigung | 1,5 mm |
| Farbe | messingfarben |
| Material | Messing, vernickelt |
| Material Dichtung O-Ring | Silikon |
| Umgebungsbedingungen | |
| Schutzart | IP66 |
| Umgebungstemperatur (Betrieb) | -60 °C ... 130 °C |
| ATEX | Sira 10ATEX1307U |
| 781D: Ex II 2 GD Exd IIC Gb, Ex ta IIIC Da, 781E: Ex II 2 GD Exe IIC Gb, Ex ta IIIC Da | |
| IECEx | IECEx SIR 10.0149U |
| 781D: Ex d IIC Gb, Ex ta IIIC Da 781E: Ex e IIC Gb, Ex ta IIIC Da |
| IEC Ex | |
| Normen/Bestimmungen | IEC 60079-0, -1, -7, -31 |
| EN Ex | |
| Normen/Bestimmungen | EN 60079-0, -1, -7, -31 |
| Montagehinweis | Montage am tiefsten Punkt des Gehäuses, inklusive gerippter Gegenmutter (bei der Montage ist auf die korrekte Orientierung zu achten, geriffelte Seite muss in Richtung der Wand zeigen) |
Ihre Vorteile
Reduziert die Kondenswasserbildung
