Der Buskoppler ist zum Einsatz innerhalb eines Modbus/TCP (UDP)-Netzwerks vorgesehen. Der Buskoppler stellt das Bindeglied dar zum Inline-I/O-System und den daran angeschlossenen industriellen I/O-Signalen. An den Buskoppler können Sie bis zu 63 Inline-Teilnehmer anreihen. Der Buskoppler unterstützt maximal 16 PCP-Teilnehmer.

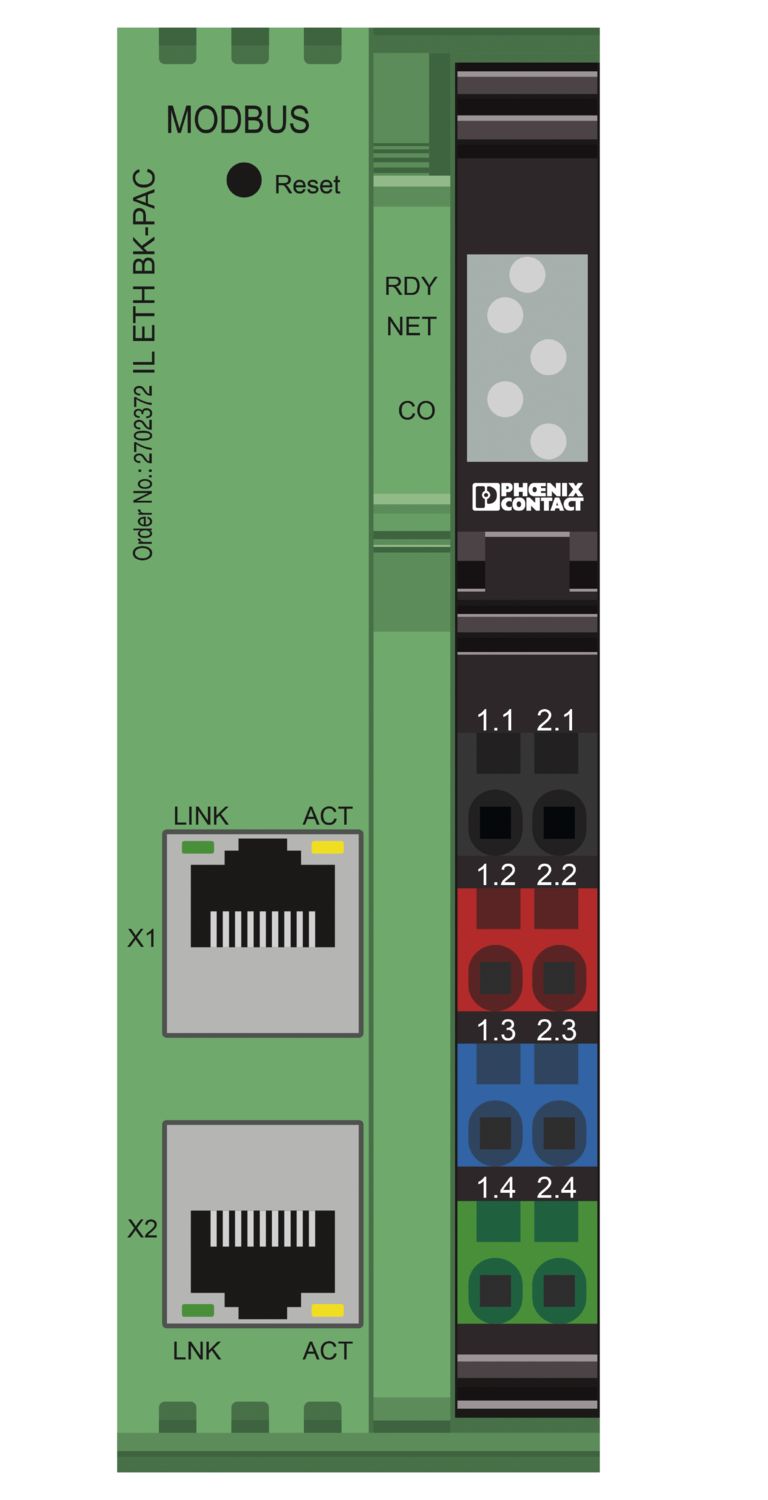

IL ETH BK-PAC
-
Buskoppler
2702372
Inline, Buskoppler, Modbus/TCP (UDP), RJ45-Buchse, Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s / 2 MBit/s, Schutzart: IP20, inklusive Inline-Stecker und Beschriftungsfeld
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Maßzeichnung |
|
| Breite | 40 mm |
| Höhe | 119,4 mm |
| Tiefe | 71,5 mm |
| Hinweis zu Maßangaben | Gehäusemaße |
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Unterstützte Protokolle | Modbus/TCP (UDP) |
| SNMP | |
| HTTP | |
| TFTP | |
| FTP | |
| BootP | |
| DHCP | |
| DCP | |
| Modbus/TCP (UDP) | |
| Anzahl Schnittstellen | 2 |
| Anschlussart | RJ45-Buchse |
| Hinweis zur Anschlussart | Autonegotiation und Autocrossing |
| Übertragungsgeschwindigkeit | 10/100 MBit/s |
| Übertragungsphysik | Ethernet in RJ45-Twisted-Pair |
| Inline-Lokalbus | |
| Anzahl Schnittstellen | 1 |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s / 2 MBit/s (automatische Erkennung, kein Mischsystem) |
| Systemgrenzen | |
| Anzahl der unterstützten Teilnehmer | max. 63 (pro Station) |
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 63 |
| Anzahl der Teilnehmer mit Parameterkanal | max. 16 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | 3 |
| Modul | |
| ID-Code (hex) | none |
| Produktfamilie | Inline |
| Bauform | modular |
| Einbaulage | beliebig |
| Lieferumfang | inklusive Inline-Stecker und Beschriftungsfeld |
| Isolationseigenschaften | |
| Überspannungskategorie | II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maximale Verlustleistung bei Nennbedingung | 3,8 W |
| Potenziale: Buskopplereinspeisung UBK; Aus der Buskopplereinspeisung werden die Logikversorgung UL (7,5 V) und die Analogversorgung UANA (24 V) erzeugt. | |
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 0,95 A (mit maximaler Anzahl angeschlossener I/O-Klemmen) |
| typ. 74 mA (keine Lokalbus-Teilnehmer angeschlossen) | |
| Potenziale: Versorgung der Logik (UL) | |
| Versorgungsspannung | 7,5 V DC |
| Potenziale: Versorgung der Analogmodule (UANA) | |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Potenziale: Versorgung des Hauptkreises (UM) | |
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Potenziale: Versorgung des Segmentkreises (US) | |
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: Ethernet-Schnittstelle 1 / Ethernet-Schnittstelle 2 | 1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 1 / Logik (UBK, UL, UANA) | 1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 1 / Peripherie (UM, US) | 1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 1 / Funktionserde | 1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 2 / Logik (UBK, UL, UANA) | 1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 2 / Peripherie (UM, US) | 1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Ethernet-Schnittstelle 2 / Funktionserde | 1500 V AC, 50 Hz, 1 min |
| Prüfspannung: Logik (UBK, UL, UANA) / Peripherie (UM, US) | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: Logik (UBK, UL, UANA) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: Peripherie (UM, US) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Anschlusstechnik | |
| Benennung Anschluss | Inline-Anschlussstecker |
| Leiteranschluss | |
| Anschlussart | Zugfederanschluss |
| Leiterquerschnitt starr | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Abisolierlänge | 8 mm |
| Inline-Anschlussstecker | |
| Anschlussart | Zugfederanschluss |
| Leiterquerschnitt starr | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Abisolierlänge | 8 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| Schutzart | IP20 |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montageart | Tragschienenmontage |
| Einbaulage | beliebig |
Ihre Vorteile
2 Ethernet-Ports (mit integriertem Switch)
Übertragungsrate 10 MBit/s und 100 MBit/s
Automatische Erkennung der Übertragungsgeschwindigkeit im Lokalbus (500 kBit/s oder 2 MBit/s)
Unterstützung von drei Abzweigklemmen als Fernbusstich (insgesamt 32 Fernbus-Teilnehmer)
Firmware-Update-fähig
Datenaustausch über OPC-Server möglich
Software-Schnittstelle für den Zugriff über TCP/IP: Device Driver Interface (DDI)
Web-based Management
Sicherheit im Netzwerk: Port-Abschaltung über Web-based Management möglich
