Ethernet-Patch-Panel ermöglichen eine einfache und schnelle Verbindung zwischen der Feld- und der Schaltschrankverkabelung. Die passiven Anschlussfelder sind eine komfortable Alternative zur Vor-Ort-Konfektionierung von RJ45-Steckverbindern.
FL CAT5 TERMINAL BOX
-
Patch-Panel
2744610

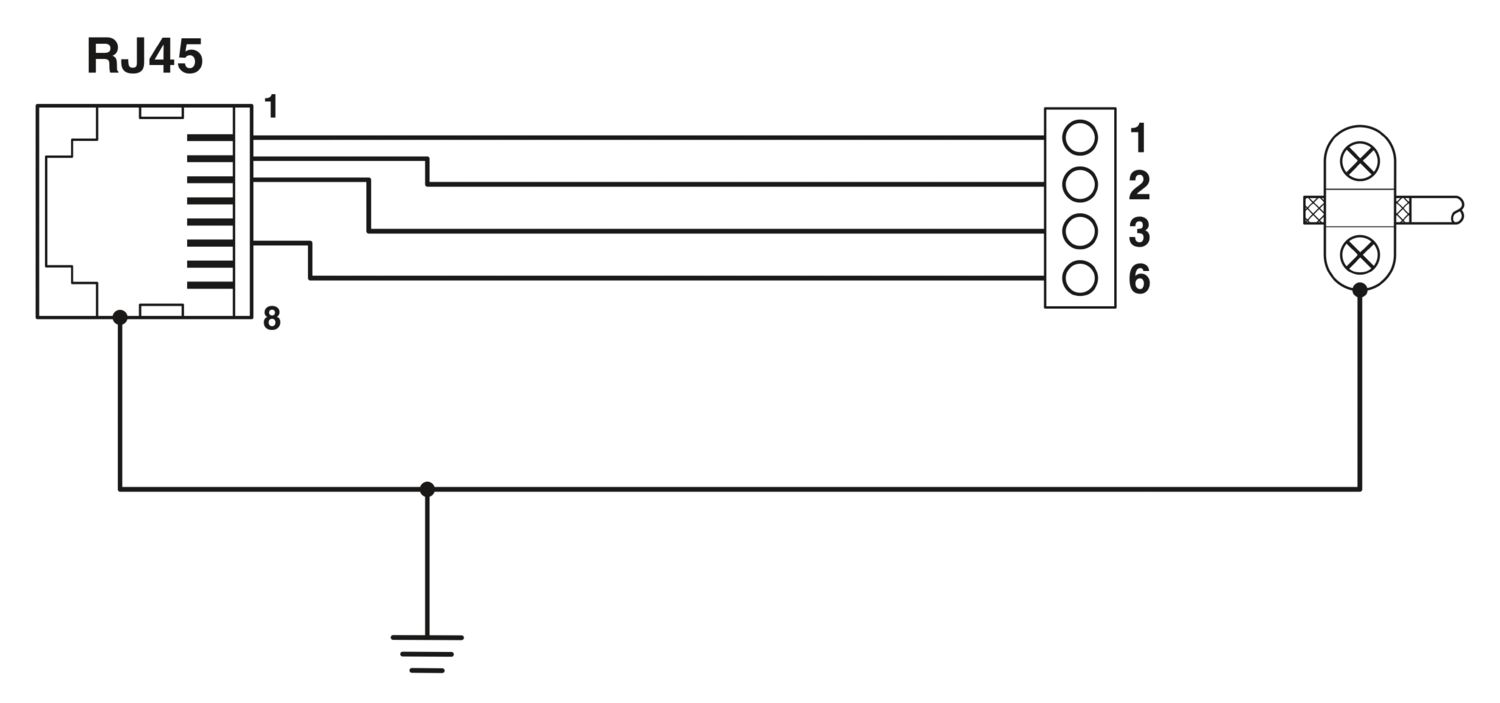

Patch-Panel, eine RJ45-Buchse auf 4 Schraubanschlussklemmen (Belegung 1, 2, 3, 6), CAT5e, 10/100 MBit/s, Tragschienenadapter, IP20, Schirmkontaktierung zur Tragschiene
Produktdetails
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Produkttyp | Patch-Panel |
| MTBF | 6702 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag)) |
| 2962 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag)) |
| Versorgung | |
| Stromaufnahme typisch | < 1 A |
| Daten: Ethernet-Schnittstelle, 10/100Base-T(X) nach IEEE 802.3 | |
| Serielle Übertragungsrate | 10/100 MBit/s |
| Anschlussart | Schraubanschluss |
| Anzahl der Kanäle | 1 |
| Anzugsdrehmoment | 0,22 Nm ... 0,25 Nm |
| Pinbelegung | 1:1 |
| Übertragungslänge | 100 m (inkl. Patch-Leitungen) |
| Einleiter/Klemmstelle starr | 0,14 mm² ... 1,5 mm² |
| Einleiter/Klemmstelle flexibel | 0,14 mm² ... 1 mm² |
| Einleiter/Klemmstelle starr AWG max. | 16 |
| Einleiter/Klemmstelle starr AWG min. | 26 |
| Daten: Ethernet-Schnittstelle, 10/100Base-T(X) nach IEEE 802.3 | |
| Anschlussart | RJ45 CAT5e |
| Anzahl der Kanäle | 1 |

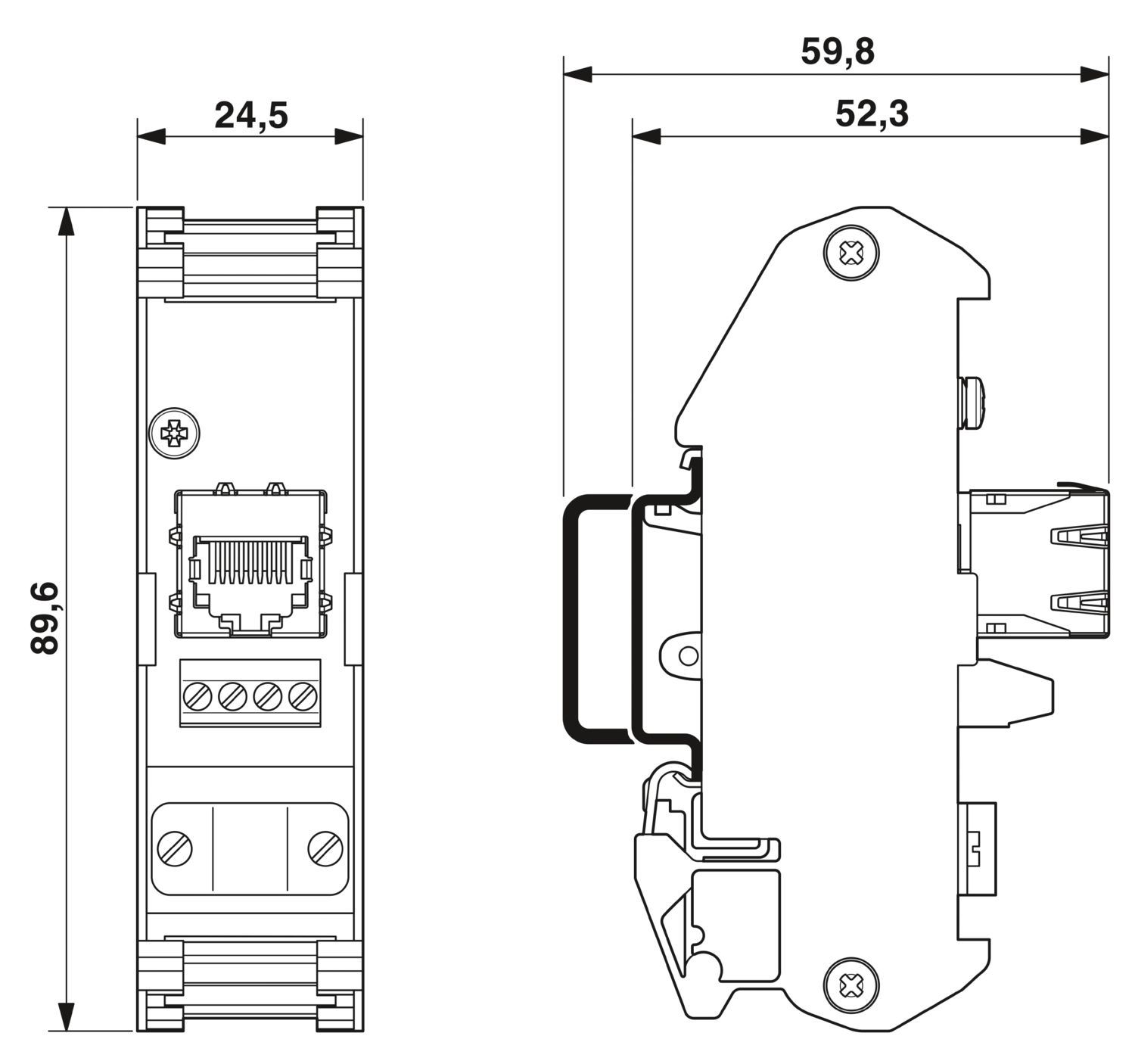

| Maßzeichnung |
|
| Breite | 25 mm |
| Höhe | 90 mm |
| Tiefe | 52 mm |
| Farbe (Gehäuse) | grün (RAL 6021) |
| Material (Gehäuse) | PVC / PA |
| Leitungsaußendurchmesser | 6 mm ... 10 mm |
| Leitungs-Impedanz | 100 Ω |
| Mechanische Daten | |
| Steckzyklen | ≤ 2500 |
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, in XYZ-Richtung |
| Schock nach EN 60068-2-27/IEC 60068-2-27 | : 25g, 11 ms Dauer, Halbsinus-Schockimpuls |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Umgebungstemperatur (Montage) | -10 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 25 % ... 95 % (keine Betauung) |
| Schiffbau | |
| Kennzeichnung | DNV GL |
| Schiffbau-Daten | |
| Temperature | B |
| Humidity | A |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Montageart | Tragschienenmontage |
DNV GL
Zulassungs-ID: TAA00001KR
Ihre Vorteile
Sichere Schirmverbindung auf Erdpotenzial
Montage auf Tragschiene
10/100 MBit/s
CAT5e
Schiffbauzulassung nach DNV GL
