ANT-DIR-868-01
-
Antenne
2702137
Richtantenne für Mast- oder Wandmontage, Frequenzband: 868 MHz, Gewinn: 3,5 dBi, zirkular polarisierend, Schutzart: IP67, stoßfest: IK06, seewasserbeständig, Anschluss: N (female), inkl. Montagewinkel und Mastschellen, ATEX- und IECEx-Zulassung
Produktdetails
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Nutzungsbeschränkung | |
| CCCex -Hinweis | Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
| Produkttyp | Antenne |
| Lieferumfang | inklusive Montagewinkel und Mastschellen |

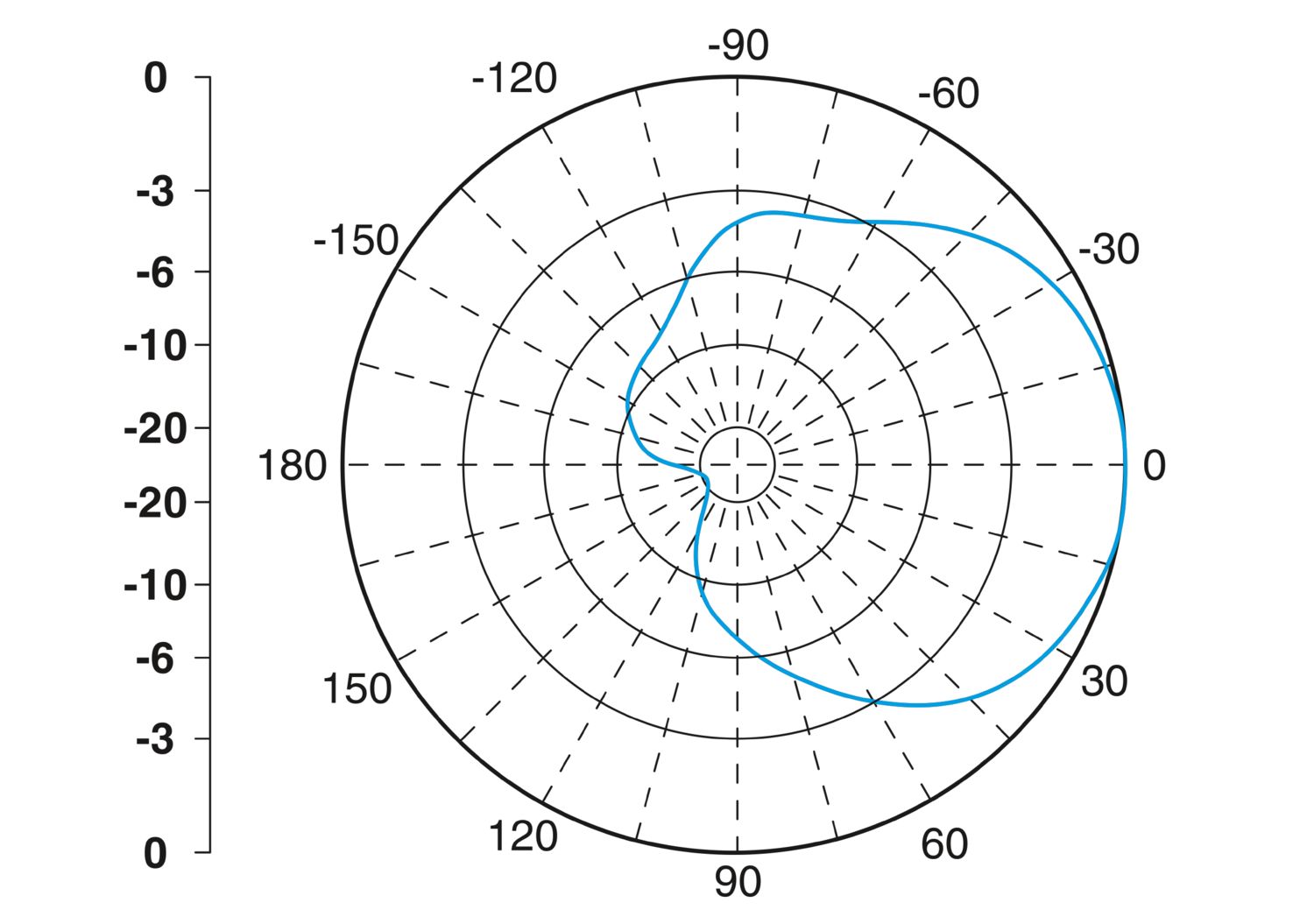

| Abstrahlcharakteristik | Gerichtet |
| Gewinn | 3,5 dBi |
| Öffnungswinkel vertikal | 90 ° |
| Öffnungswinkel horizontal | 135 ° |
| Polarisation | zirkular rechtsdrehend |
| Frequenzband | 868 MHz |
| Frequenzbereich | 868 MHz ... 870 MHz |
| Impedanz | 50 Ω |
| Leistung maximal | 10,00 W |
| Stehwellenverhältnis VSWR im 50-Ω-System | ≤ 2,00 |
| Anschlusstechnik | |
| Anschlussart | N (female) |
| Außendurchmesser | 25 mm ... 85 mm (Mast) |
| Sicherheitstechnische Daten | |
| Eingangsspannung Ui | 30 V |
| Eingangsstrom Ii | 600 mA |
| Eingangsleistung Pi | ≤ 1 W (30 dB) |
| Max. innere Induktivität Li | vernachlässigbar |
| Kapazität Ci | vernachlässigbar |

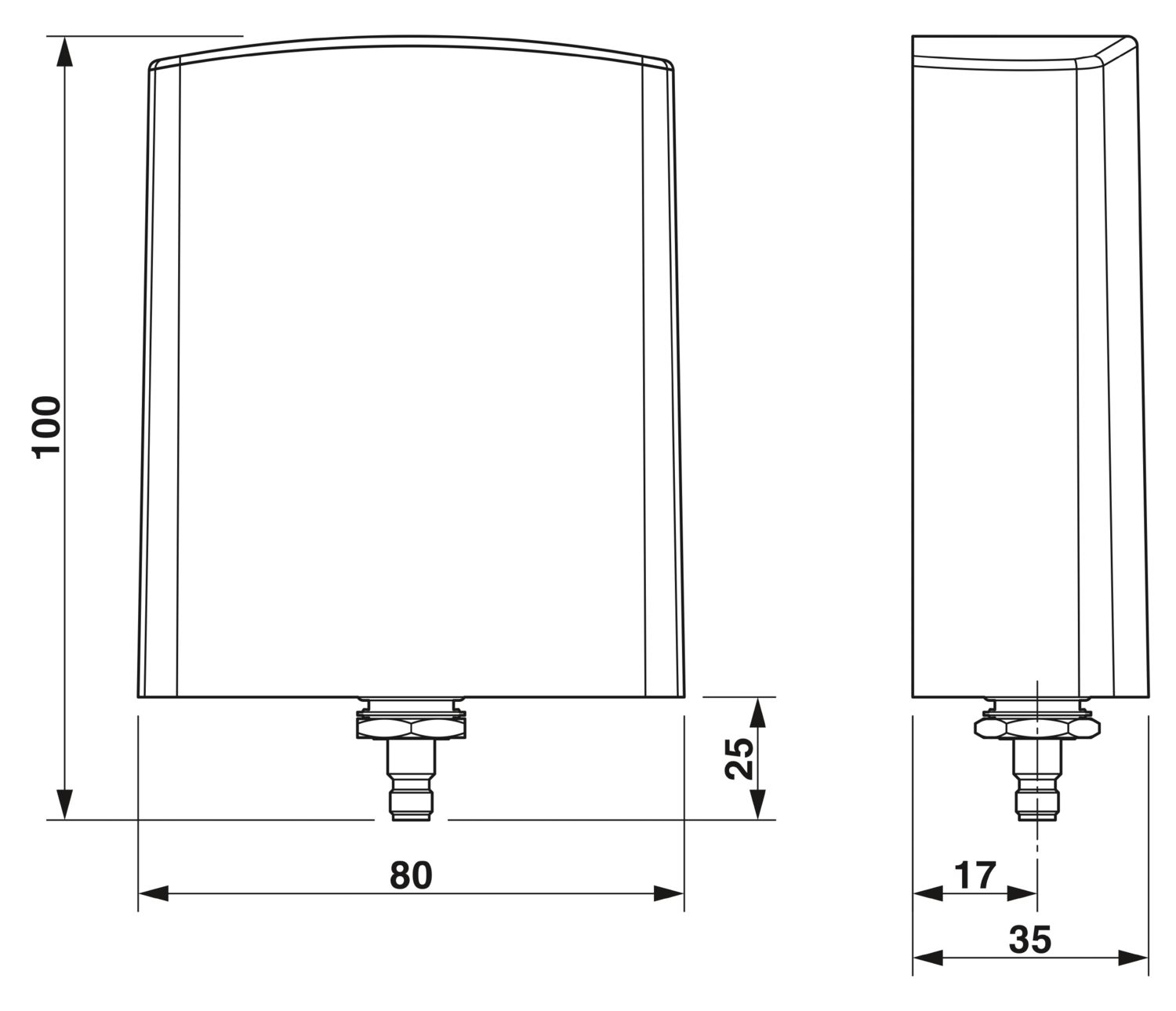

| Maßzeichnung |
|
| Breite | 80 mm |
| Höhe | 100 mm |
| Länge | 35 mm |
| Außenmaß | |
| Außendurchmesser | 25 mm ... 85 mm (Mast) |
| Material (Radom) | Lexan EXL 9330 |
| Material (Halterung) | Edelstahl V2A |
| Material (Mastschelle) | Edelstahl V2A |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Sonstige Beständigkeit | seewasserbeständig |
| Umgebungsbedingungen | |
| Schutzart | IP67 |
| Schlagfestigkeit | IK06 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 75 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Windgeschwindigkeit | 220 km/h |
| CE | |
| Zertifikat | CE-konform |
| ATEX | |
| Kennzeichnung | II 1G Ex ia IIC T6 Ga |
| Zertifikat | IBExU14ATEX1116 X |
| Hinweis | Beachten Sie die besonderen Installationshinweise in der Dokumentation! |
| IECEx | |
| Kennzeichnung | Ex ia IIC T6 Ga |
| Zertifikat | IECEx IBE 14.0039X |
| Elektronische Einrichtungen auf Schienenfahrzeugen | |
| Schock (Betrieb) | Nach EN 50125-3, Lageprofil: "außerhalb des Gleises" |
| Vibration (Betrieb) | Nach EN 50125-3, Lageprofil: "außerhalb des Gleises" |
| Sonstige Beständigkeit | seewasserbeständig |
| Normen/Bestimmungen | EN 60079-0 |
| EN 60079-11 | |
| EN 60079-26 | |
| Hinweis | Explosionsschutz |
| Normen/Bestimmungen | EN 50155 |
| Hinweis | Bahnanwendung |
| Normen/Bestimmungen | EN 45545-2 |
| NFPA 130 | |
| BS 6853 | |
| Hinweis | Brandschutz für Schienenfahrzeuge |

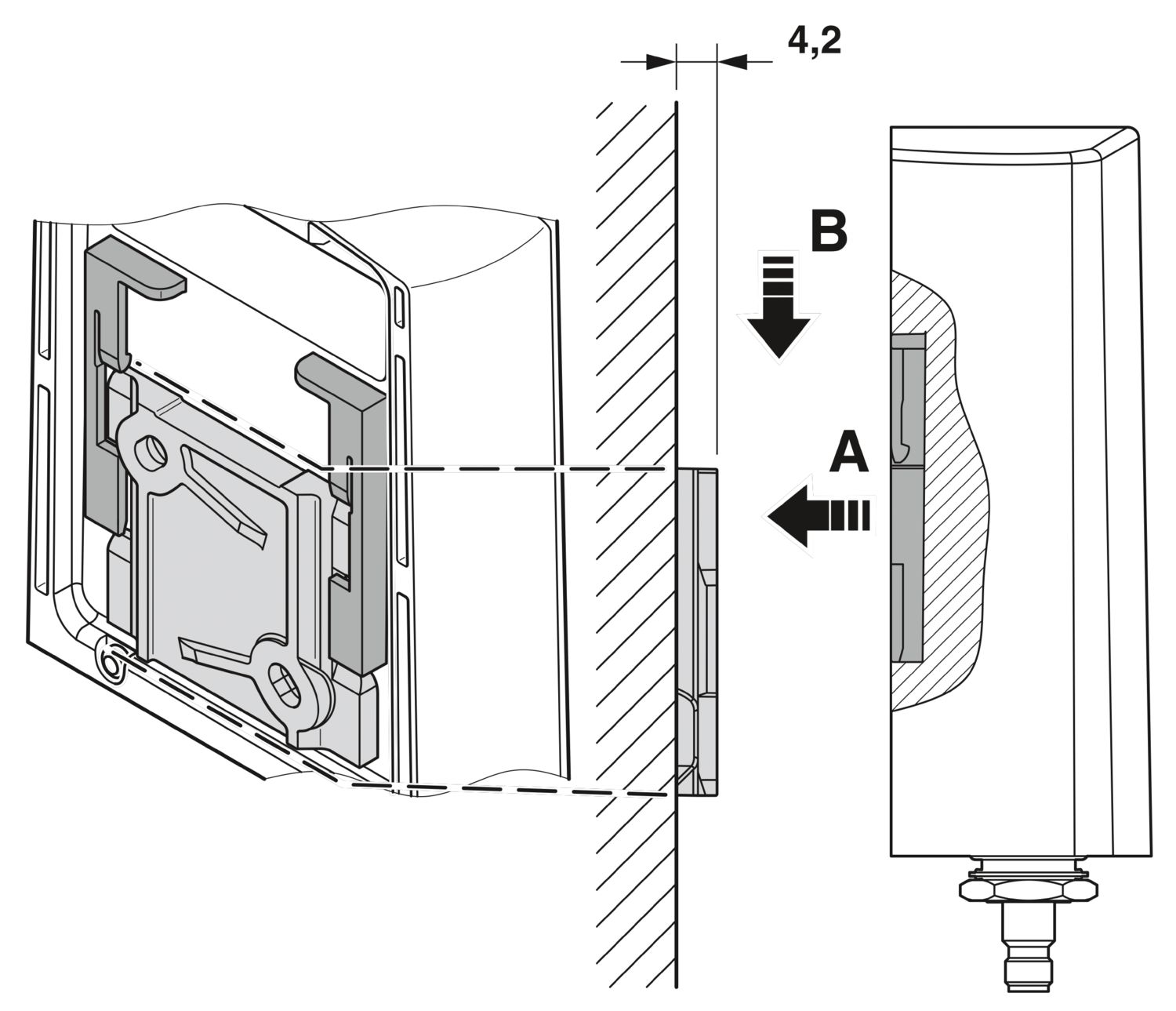

| Montageart | Wandmontage |
| Mastmontage | |
| Montagehinweis | Außen- und Innenbereich |
Ihre Vorteile
Optimal geeignet für stationäre oder linear bewegliche 868-MHz-Anwendungen
Für Anwendungen in reflektiver Umgebung
Für den Einsatz im explosionsgefährdeten Bereich
Beständig gegen Seewasser
