Коммутаторы Industrial Ethernet
Управляемые коммутаторы 2200, 2300, 2400 и 2500

Управляемые промышленные коммутаторы 2000 и 5900 Благодаря простому вводу в эксплуатацию и разнообразию исполнений с подходящими для приложения функциями и конструкциями управляемые коммутаторы 2000 и 5900 обеспечивают возможность экономичного управления сетью Ethernet. Наряду с расширенным набором функций коммутаторы предлагают связь по стекловолокну, а также имеют допуски на эксплуатацию в морских приложениях и перерабатывающей промышленности.

Найдите подходящий управляемый коммутатор прямо сейчас

Управляемые коммутаторы 2000 и 5900 с различными конфигурациями портов

Подходящий вариант для любого приложения

Коммутаторы FL SWITCH 2200 и 2300 на DIN-рейке

FL SWITCH 2000 и 2100 для стандартных применений

Варианты 2000 и 2100 так же легко использовать, как неуправляемые коммутаторы, при этом они обладают функциями и стабильностью сети из арсенала управляемых коммутаторов. При использовании коммутатора в особом «неуправляемом режиме» он ведет себя как неуправляемый коммутатор. Это значит, что его не нужно конфигурировать, и он не получает IP-адрес. Однако в отличие от классических неуправляемых коммутаторов он стабилизирует машинную сеть, активируя в фоновом режиме механизмы резервирования и функции фильтрации. Вариант 2008F особенно плоский: При монтажной глубине всего 37 мм от DIN-рейки они помещаются в любой шкаф управления.

FL SWITCH 2200 и 2300 с расширенным набором функций

Коммутаторы 2200 и 2300 имеют от 5 до 16 портов, а также различные стекловолоконные интерфейсы (SC, ST/BFOC, SFP). Серия 2300 не только дает Вам возможность выбора из множества вариантов оптимальной для Ваших задач конфигурации портов, но и позволяет воспользоваться преимуществами гигабитной связи. Расширенный диапазон температуры (от -40 до +70 °C) и резервная система питания обеспечивают возможность применения коммутаторов в суровых условиях окружающей среды. Благодаря соответствующим допускам они также подходят для применения на море (GL/DNV, BV, ABS, LR, RINA) и для использования в перерабатывающей промышленности (ATEX, IECEx). Кроме того, доступны специальные варианты, поддерживающие современные технологии связи, такие как TSN или SPE.

FL SWITCH 2400 и 2500 для плоских шкафов управления

Варианты 2400 и 2500 обладают теми же функциями, что и варианты 2200 и 2300, но имеют плоскую конструкцию для использования в плоских шкафах управления. Они также подходят для эксплуатации в производстве оборудования, в инфраструктурной сфере, и также в морских приложениях благодаря наличию соответствующих допусков (GL/DNV, BV, ABS, LR, RINA). Варианты 2500 обеспечивают гигабитную связь. Расширенный диапазон температуры (от -40 до +70 °C) и резервная система питания делают возможным применение коммутаторов в суровых условиях окружающей среды.

FL SWITCH 5900 для монтажа в стойку

Серия изделий FL SWITCH 5900 обладает всеми функциями серии 2200/2300, но специально разработана для использования в 19-дюймовых шкафах. Благодаря 28 гигабитным портам, включая до четырех Uplink 10 Гбит/с (SFP+), стоечные коммутаторы обеспечивают высокую производительность и гибкость. Благодаря наличию комбинированных портов и портов SFP обеспечиваются универсальные возможности подключения для медной и оптоволоконной связи. 19-дюймовые коммутаторы также обладают широкими функциональными возможностями TSN для критических по времени приложений. Дополнительный резервный источник питания повышает отказоустойчивость.

Другие управляемые коммутаторы серии 2000

Управляемый коммутатор FL SWITCH 2608 в прочном металлическом корпусе

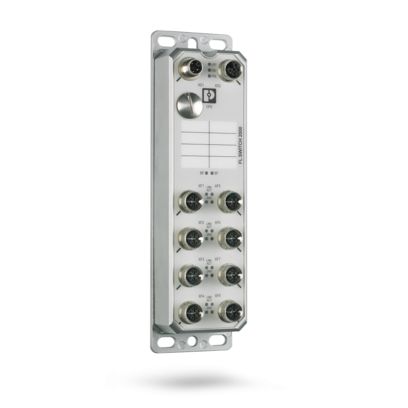

Коммутаторы IP67

Прочные неуправляемые и управляемые коммутаторы со степенью защиты IP65/66/67 компактны и надежны.

Подробнее о коммутаторах IP67

NAT-коммутаторы

Коммутаторы NAT объединяют коммутацию и маршрутизацию в едином корпусе для установки на несущую рейку.

Подробнее о коммутаторах NAT

Управляемые коммутаторы TSN

FL SWITCH TSN 2300 поддерживает профиль PROFINET TSN, а также профиль CC-Link IE TSN. Повышается производительность, надежность и доступность Вашей сети.

Подробнее о коммутаторах TSN

Коммутаторы SPE

Современные датчики и полевые устройства интегрируются напрямую в сеть Ethernet при помощи управляемых коммутаторов SPE.

Подробнее об управляемых коммутаторах SPE

Промышленный коммутатор Ethernet с защитным экраном спереди

Коммутаторы серий 2000 и 5900 оснащены многочисленными функциями безопасности

Функции безопасности

Для защиты от несанкционированного доступа к устройству и сети управляемые коммутаторы серий 2000 и 5900 поддерживают важные функции безопасности, совместимые с требованиями стандарта МЭК 62443-4-2, например:
• Управление пользователями на основе ролей
• Серверная аутентификация пользователей через LDAP и RADIUS
• Защита портов, например, с помощью RADIUS/802.1x
• Зашифрованный доступ к пользовательским интерфейсам через SSH и HTTPS
• Передача зашифрованных файлов (файлы конфигурации, встроенные программы) через HTTPS/TLS
• Управление сертификатами
• Конфиденциальный вид веб-сервера
• Все интерфейсы могут быть деактивированы (кнопка режима, слот SD, порты, протоколы)
• Уведомление об инцидентах через syslog или SNMP

Процесс разработки устройств также сертифицирован в соответствии с МЭК 62443-4-1.

Порты SFP расширяют возможности применения коммутаторов с оптоволоконными линиями

Гибкость применения

Коммутаторы имеют от 5 до 28 портов, а также различные стекловолоконные интерфейсы (SC, ST/BFOC, SFP, SFP+). Так Вы не только выбираете из большого количества вариантов оптимальное расположение портов для Вашего приложения, но и извлекаете выгоду из высокой пропускной способности до 10 Гбит/с. Независимо от количества места на DIN-рейке, плоских условий встраивания, монтажа вблизи от ИТ в серверный шкаф 19" или необходимости использования прочного устройства с расширенным диапазоном температуры, в ассортименте коммутаторов 2000 и 5900 Вы найдете подходящий управляемый коммутатор.

Коммутаторы FL SWITCH 2000 и 5900 поддерживают механизм резервирования MRP

Диагностика сетей и минимизация времени отказа

Механизмы резервирования жизненно необходимы для сетей с жесткими требованиями по отказоустойчивости. Управляемые коммутаторы 2000 и 2100 поддерживают как «быстрый протокол связующего дерева» (Spanning Tree Protocol - RSTP), так и «протокол резервирования среды передачи» (MRP). Все остальные варианты серий 2200, 2500 и 5900 также поддерживают агрегацию каналов (LACP), быстрое обнаружение колец и поддержку больших деревьев. Так коммутаторы, независимо от их производителя, минимизируют время простоя оборудования вследствие сетевых ошибок или случайного включения контуров.
А многочисленные функции диагностики (например, SNMP, Syslog, Port-Mirroring) позволяют быстро локализовать и устранять ошибки в сети. Также имеется возможность доступа к важной информации об устройстве в рамках дистанционного обслуживания.
В случае отказа устройства функции сервера DHCP для присваивания IP-адресов обеспечивают возможность быстрой и простой замены устройства (в наличии только в вариантах 2200-2500 и 5900).

Универсальные управляемые коммутаторы поддерживают функции PROFINET и EtherNet/IP™

Оптимальная интеграция в сети PROFINET и EtherNet/IP™

Благодаря встроенному устройству PROFINET управляемые коммутаторы 2200, 2500 и 5900 поддерживают PROFINET класса соответствия B и позволяют осуществлять полную настройку и диагностику посредством PLCnext Engineer или портала TIA. В кольце MRP коммутаторы могут использоваться и как менеджер, и как клиент. Коме того, протокол LLDP позволяет коммутаторам автоматически определять топологию сети.

Для сетей EtherNet/IP™ коммутаторы поддерживают функции многоадресной фильтрации (отслеживание и запрос IGMP, обнаружение многоадресных источников).

FL SWITCH 2200/2300 с возможностями конфигурации

Управляемые коммутаторы серии 2000 и 5900 предлагают множество возможностей для конфигурации

Разнообразные возможности конфигурирования

Для конфигурирования управляемых коммутаторов предусмотрено несколько вариантов на выбор. Для удобства конфигурирования коммутатора при помощи карты памяти предусмотрен соответствующий слот SD-карты. В случае отказа устройства новое устройство не нужно конфигурировать заново – достаточно лишь вставить в него карту памяти. Если Вам больше нравится конфигурировать через веб-интерфейс, коммутаторы предлагают удобный в использовании инструмент управления через веб-интерфейс.

Для конфигурирования с помощью программное обеспечение для управления, например, FL NETWORK MANAGER, или напрямую из контроллера коммутаторы поддерживают протокол SNMP. Если же Вы желаете конфигурировать свои устройства напрямую, без использования веб-интерфейса или ПО, это можно делать с помощью CLI-команд или кнопки Smart-Mode на устройствах.

Обзор управляемых коммутаторов

Ознакомьтесь с техническими характеристиками коммутаторов 2000 и 5900


	FL SWITCH 2000 и 2100	FL SWITCH 2200 и 2300	FL SWITCH 2400 и 2500	FL SWITCH 5900
Скорость передачи	10/100 Мбит/с (FL SWITCH 2000), 10/100/1000 Мбит/с (FL SWITCH 2100)	10/100 Мбит/с (FL SWITCH 2200), 10/100/1000 Мбит/с (FL SWITCH 2300)	10/100 Мбит/с (FL SWITCH 2400), 10/100/1000 Мбит/с (FL SWITCH 2500)	10/100/1000 Мбит/с, 10 Гбит/с
Jumbo-кадры	только для вариантов 2100	только для вариантов FL SWITCH 2300	только для вариантов FL SWITCH 2500	да
Контакт для передачи аварийного сигнала	-	да (цифровой выход)	да (релейный контакт)	-
Диапазон температуры	от 0 до +60 °C	от -40 до +70 °C	от -40 до +70 °C	от -10 до +60 °C
Напряжение питания	от 18 до 32 B DC	от 12 до 57 В DC (с резервированием)	от 18 до 32 В DC (с резервированием)	от 100 до 240 В AC
Функции фильтрации	Quality of Service, VLAN, многоадресная рассылка / IGMP snooping	Quality of Service, VLAN, многоадресная рассылка / IGMP snooping	Quality of Service, VLAN, многоадресная рассылка / IGMP snooping	Quality of Service, VLAN, многоадресная рассылка / IGMP snooping
Резервирование	RSTP, MRP клиент	RSTP, MRP Manager/Client, FRD, LACP, поддержка больших деревьев	RSTP, MRP Manager/Client, FRD, LACP, поддержка больших деревьев	RSTP, MRP Manager/Client, FRD, LACP, поддержка больших деревьев
Функции управления	Конфигурация портов, ACD, DHCP-сервер на базе портов, CLI	Конфигурация портов, ACD, DHCP-сервер (на основе пула/порта, опция 82), CLI	Конфигурация портов, ACD, DHCP-сервер (на основе пула/порта, опция 82), CLI	Конфигурация портов, ACD, DHCP-сервер (на основе пула/порта, опция 82), CLI
Функции диагностики	Статистика и использование портов, LLDP, SNMPv1/v2/v3, SNMP-ловушки, syslog	Статистика и использование портов, LLDP, SNMPv1/v2/v3, SNMP-ловушки, syslog	Статистика и использование портов, LLDP, SNMPv1/v2/v3, SNMP-ловушки, syslog	Статистика и использование портов, LLDP, SNMPv1/v2/v3, SNMP-ловушки, syslog
Синхронизация времени	-	Простой Network Time Protocol (SNTP)	Простой Network Time Protocol (SNTP)	Простой Network Time Protocol (SNTP)
Кибербезопасность - доступ к сети	Аутентификация RADIUS (IEEE 802.1X)	Безопасность портов на основе MAC-адресов, аутентификация RADIUS (IEEE 802.1X)	Безопасность портов на основе MAC-адресов, аутентификация RADIUS (IEEE 802.1X)	Безопасность портов на основе MAC-адресов, аутентификация RADIUS (IEEE 802.1X)
Протоколы автоматизации	PROFINET Класс соответствия A, EtherNet/IP™, расширение многоадресной фильтрации	PROFINET класс соответствия B, устройство PROFINET, EtherNet/IP™, расширение многоадресной фильтрации	PROFINET класс соответствия B, устройство PROFINET, EtherNet/IP™, расширение многоадресной фильтрации	PROFINET класс соответствия B, устройство PROFINET, EtherNet/IP™, расширение многоадресной фильтрации
Допуски	-	Допуски на использование в морских условиях, ATEX, IECEx	Допуск на использование в морских условиях	-

Другие промышленные коммутаторы Ethernet

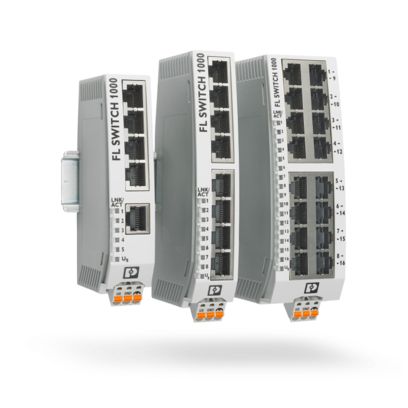

Три неуправляемых коммутатора серии 1000 и 1100

Неуправляемые коммутаторы 1000 и 1100

Подходят для большого количества приложений систем автоматизации.

Подробнее о неуправляемых коммутаторах 1000 и 1100

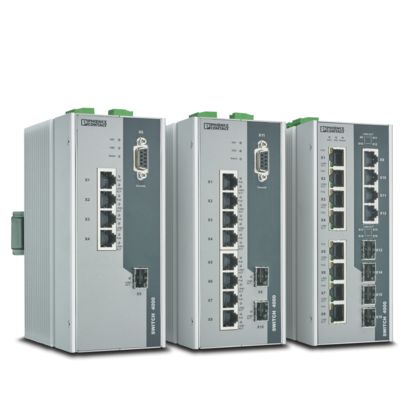

Управляемые коммутаторы PoE

Управляемые коммутаторы PoE обеспечивают гибкие возможности применения благодаря широкому выбору конфигураций портов и вариантов настройки PoE.

Подробнее об управляемых коммутаторах PoE

Коммутаторы Raptor

Используйте надежные управляемые коммутаторы Raptor для использования в критически важных инфраструктурах.

Подробнее о коммутаторах Raptor

Часто задаваемые вопросы (FAQ)

Что такое управляемый коммутатор?

Управляемый коммутатор соединяет единицы сети друг с другом и передает пакеты данных от отправителя к получателю. Управляемые коммутаторы особенно подходят для крупных сетей, поскольку они оснащены функциями, повышающими стабильность сети, в том числе:
- Настраиваемость: Пользователи могут выполнять различные настройки для оптимизации работы сети.
- Механизмы резервирования: Если единицы сети или сетевые соединения выходят из строя, сеть продолжает функционировать.
- Функции безопасности: При правильной настройке управляемые коммутаторы могут обнаружить несанкционированный доступ и защитить от него сеть.
- Функции диагностики: Управляемые коммутаторы являются центральным источником информации о сети. Вы можете в любой момент детально продиагностировать устройства, соединения и любую передачу данных и таким образом быстро устранить источники ошибок.

В чем разница между управляемым и неуправляемым коммутатором?

Коммутаторы Ethernet соединяют различные единицы в сетях на базе Ethernet. Следует различать два типа коммутаторов Ethernet: неуправляемые коммутаторы и управляемые коммутаторы. В отличие от неуправляемых коммутаторов, управляемые коммутаторы настраиваются и предлагают множество вариантов конфигурации и диагностики устройства. А неуправляемые коммутаторы не подлежат настройке, поэтому они обычно дешевле и могут использоваться без опыта работы с сетевыми технологиями.

Когда мне нужен управляемый коммутатор?

Использование управляемых коммутаторов имеет смысл в следующих ситуациях:

В больших сетях, в которых многие единицы сети связаны друг с другом
Когда требуются функции безопасности
Если требуется мониторинг сети
Если требуется или желательна сегментация сети
Если требуется QoS, т.е. приоритизация трафика данных
Когда сеть растет и нуждается в постоянной или гибкой адаптации
