SAC-4P-MS-FS SCO RAIL/.../... - Кабелькабель для датчиков и исполнительных устройств

1412171

Кабелькабель для датчиков и исполнительных устройств, 4-контактный, экранирован., Штекеры прямое M12 SPEEDCON, кодирование: A, к Гнездо прямое M12 SPEEDCON, кодирование: A, длина кабеля: На выбор (0,2 ... 40,0 м), для железнодорожного транспорта

Общая информация	Другую продукция с фиксированной длиной проводника вы можете найти в разделе «Аксессуары»

Тип изделия	Кабель для датчиков и исполнительных устройств
Применение	для железнодорожного транспорта
Полюсов	4
Количество подключаемых кабелей	1
Экранирован.	есть
Механические ключи	A
Изоляционные характеристики
Категория перенапряжения	II
Степень загрязнения	3

Класс воспламеняемости согласно UL 94	V0
Материал, уплотнение	NBR
Материал корпуса ручки	PA 6.6
Материал, контакт	CuSn
Материал, контактная поверхность	Ni/Au
Материал, держатель контакта	PA 6.6
Материал резьбового соединения	Цинк. литья под давлением, с никелевым покрытием
Стандарты / нормативные документы	PA 6.6

Сопротивление изоляции	≥ 100 МОм
Номинальное напряжение U_N	250 В AC
	250 В DC
Номинальный ток I_N	4 A

Механические данные
Циклы установки	≥ 100

Индикатор состояния	нет
Индикатор состояния имеется	нет

Соединение провода
Момент затяжки	0,4 Нм (Разъем М12)

Подключение 1
Конструкция	Штекеры прямое M12 SPEEDCON
Полюсов	4
Тип фиксатора	SPEEDCON
Вид кодировки	A
Подключение 2
Конструкция	Гнездо прямое M12 SPEEDCON
Полюсов	4
Тип фиксатора	SPEEDCON
Вид кодировки	A

Длина кабеля	На выбор (0,2 ... 40,0 м)
RADOX®, черный, экранированный [28R]
Вес проводника	56 кг/км
Полюсов	4
Экранирован.	есть
Тип кабеля	RADOX®, черный, экранированный [28R]
	RADOX®, черный, экранированный 28R
Конструкция кабеля, сигнальная линия	19x 0,18 мм
AWG, сигнальная линия	20
Сечение жил кабеля	4x 0,5 мм²
Диаметр проводника вкл. изоляцию	1,43 мм
Наружный диаметр кабеля	5,40 мм ±0,3 мм
Внешняя оболочка, материал	PE-X
Внешняя оболочка, цвет	черный RAL 9005
Материал проводника	гибкий провод из оцинкованной меди
Материал, изоляция проводника	PE-X
Отдельная жила, цвет	белый 1, белый 2, белый 3, белый 4
Общая скрутка	4 жилы в скрутке
Экранирование	Оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля	85 %
Сопротивление кабеля, макс.	≤ 40,1 Ом/км
Номинальное напряжение, кабель	600 В AC (Линия-земля, U₀)
	1000 В AC (Линия-земля, U)
	≤ 720 В AC (Линия-земля)
	≤ 1200 В AC (Линия-земля, U_m)
	≤ 900 В DC (Линия-земля, V₀)
	≤ 1500 В DC (Линия-линия)
Испытательное напряжение	3500 В AC (50 Гц, 5 мин)
	8400 В DC (50 Гц, 5 мин)
Минимальный радиус изгиба, жесткая прокладка	3 x D
Минимальный радиус изгиба, гибкая прокладка	4 x D
Минимальный радиус изгиба, при жесткой прокладке	17 мм
Минимальный радиус изгиба, при подвижной прокладке	22 мм
Без галогенов	согласно EN 50267-2-1
Негорючесть	МЭК 60332-1-2
	EN 50266
	EN 50305, 9.1.2
	NF C32-070, 2.1
	NF C32-070, 2.2
	UL 1685, 12 (FT4)
	согласно ISO 6722-1 5.22 (UN ECE-R 118.01)
Коррозийность газов, выделяемых при горении	EN 50267-2-2
Токсичность газов, выделяемых при горении	BS 6853 B.1
	EN 50305, 9.2
Плотность дымовых газов	BS 6853 D.8.7
	EN 61034-2
	UL 1685, 12 (FT4)
Маслостойкость	согласно IRM 902, 72 h при 100 °C
Противопожарная защита для рельсовых автомобилей	BS 6853 (Категория Ia, Ib, II)
	GM/RT 2130 (Категория Ia, Ib, II)
	EN 45545 (Уровень опасности HL1 - HL3)
	DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4)
	NF F16-101 (Категория A1, A2, B)
	NF F16-101 (Класс C / F0)
	NFPA 130
	UNI CEI 11170 (Уровень опасности LR1 - LR4)
Стойкость, прочие данные	стойкость к горючим веществам (согласно IRM 903, 168 h при 70 °C)
Температура окружающей среды (при эксплуатации)	-50 °C ... 120 °C (кабель, жестко прокладываемый)
	-25 °C ... 90 °C (кабель, для подвижного монтажа)
RADOX®, черный, витая пара [28T]
Вес проводника	80 кг/км
Полюсов	4
Экранирован.	есть
Тип кабеля	RADOX®, черный, витая пара [28T]
	RADOX®, черный, витая пара 28T
Конструкция кабеля, сигнальная линия	19x 0,18 мм
AWG, сигнальная линия	20
Сечение жил кабеля	2x 2x 0,5 мм²
Диаметр проводника вкл. изоляцию	1,4 мм
Наружный диаметр кабеля	7,20 мм ±0,3 мм
Внешняя оболочка, материал	PE-X
Внешняя оболочка, цвет	черный
Материал проводника	гибкий провод из оцинкованной меди
Материал, изоляция проводника	PE-X
Отдельная жила, цвет	белый 1-белый 2, белый 3-белый 4
Скрутка пары	2 проводника для пары
Общая скрутка	2 пары с 2 наполнителями для сердечника
Экранирование	Оплетка из оцинкованной медной проволоки
Сопротивление кабеля, макс.	≤ 40,1 Ом/км
Номинальное напряжение, кабель	600 В AC (Линия-земля, U₀)
	1000 В AC (Линия-земля, U)
	≤ 720 В AC (Линия-земля)
	≤ 1200 В AC (Линия-земля, U_m)
	≤ 900 В DC (Линия-земля, V₀)
	≤ 1500 В DC (Линия-линия)
Испытательное напряжение	3500 В AC (50 Гц, 5 мин)
	8400 В DC (50 Гц, 5 мин)
Минимальный радиус изгиба, жесткая прокладка	3 x D
Минимальный радиус изгиба, гибкая прокладка	4 x D
Минимальный радиус изгиба, при жесткой прокладке	22 мм
Минимальный радиус изгиба, при подвижной прокладке	29 мм
Без галогенов	согласно EN 50267-2-1
Негорючесть	МЭК 60332-1-2
	EN 50266
	EN 60332-3-25
	NF C32-070, 2.1
	NF C32-070, 2.2
	UL 1685, 12 (FT4)
	согласно ISO 6722-1 5.22 (UN ECE-R 118.01)
Коррозийность газов, выделяемых при горении	EN 50267-2-2
Токсичность газов, выделяемых при горении	BS 6853 B.1
	EN 50305, 9.2
Плотность дымовых газов	BS 6853 D.8.7
	EN 61034-2
	UL 1685, 12 (FT4)
Маслостойкость	согласно IRM 902, 72 h при 100 °C
Противопожарная защита для рельсовых автомобилей	BS 6853 (Категория Ia, Ib, II)
	GM/RT 2130 (Категория Ia, Ib, II)
	EN 45545 (Уровень опасности HL1 - HL3)
	DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4)
	NF F16-101 (Категория A1, A2, B)
	NF F16-101 (Класс C / F0)
	NFPA 130
	UNI CEI 11170 (Уровень опасности LR1 - LR4)
Стойкость, прочие данные	стойкость к горючим веществам (согласно IRM 903, 168 h при 70 °C)
Температура окружающей среды (при эксплуатации)	-50 °C ... 120 °C (кабель, жестко прокладываемый)
	-25 °C ... 90 °C (кабель, для подвижного монтажа)
RADOX® черный, экранированный 0,75 мм² [29R]
Вес проводника	72 кг/км
Полюсов	4
Экранирован.	есть
Тип кабеля	RADOX® черный, экранированный 0,75 мм² [29R]
	RADOX® черный, экранированный 0,75 мм² 29R
Конструкция кабеля, сигнальная линия	19x 0,22 мм
AWG, сигнальная линия	18
Сечение жил кабеля	4x 0,75 мм²
Диаметр проводника вкл. изоляцию	1,63 мм
Наружный диаметр кабеля	6,00 мм ±0,3 мм
Внешняя оболочка, материал	PE-X
Внешняя оболочка, цвет	черный
Материал проводника	гибкий провод из оцинкованной меди
Материал, изоляция проводника	PE-X
Отдельная жила, цвет	белый 1, белый 2, белый 3, белый 4
Общая скрутка	4 жилы в скрутке
Экранирование	Оплетка из оцинкованной медной проволоки
Сопротивление кабеля, макс.	≤ 26,7 Ом/км
Номинальное напряжение, кабель	600 В AC (Линия-земля, U₀)
	1000 В AC (Линия-земля, U)
	≤ 720 В AC (Линия-земля)
	≤ 1200 В AC (Линия-земля, U_m)
	≤ 900 В DC (Линия-земля, V₀)
	≤ 1500 В DC (Линия-линия)
Испытательное напряжение	3500 В AC (50 Гц, 5 мин)
	8400 В DC (50 Гц, 5 мин)
Минимальный радиус изгиба, жесткая прокладка	3 x D
Минимальный радиус изгиба, гибкая прокладка	4 x D
Минимальный радиус изгиба, при жесткой прокладке	18 мм
Минимальный радиус изгиба, при подвижной прокладке	24 мм
Без галогенов	согласно EN 50267-2-1
Негорючесть	МЭК 60332-1-2
	EN 50266
	EN 50305, 9.1.2
	NF C32-070, 2.1
	NF C32-070, 2.2
	UL 1685, 12 (FT4)
	согласно ISO 6722-1 5.22 (UN ECE-R 118.01)
Коррозийность газов, выделяемых при горении	EN 50267-2-2
Токсичность газов, выделяемых при горении	BS 6853 B.1
	EN 50305, 9.2
Плотность дымовых газов	BS 6853 D.8.7
	EN 61034-2
	UL 1685, 12 (FT4)
Маслостойкость	согласно IRM 902, 72 h при 100 °C
Противопожарная защита для рельсовых автомобилей	BS 6853 (Категория Ia, Ib, II)
	GM/RT 2130 (Категория Ia, Ib, II)
	EN 45545 (Уровень опасности HL1 - HL3)
	DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4)
	NF F16-101 (Категория A1, A2, B)
	NF F16-101 (Класс C / F0)
	NFPA 130
	UNI CEI 11170 (Уровень опасности LR1 - LR4)
Стойкость, прочие данные	стойкость к горючим веществам (согласно IRM 903, 168 h при 70 °C)
Температура окружающей среды (при эксплуатации)	-50 °C ... 120 °C (кабель, жестко прокладываемый)
	-25 °C ... 90 °C (кабель, для подвижного монтажа)

Условия окружающей среды
Степень защиты	IP65
Температура окружающей среды (при эксплуатации) (Вилка / розетка)	-40 °C ... 85 °C (вилка / розетка)

M12
Обозначение стандарта	Разъем M12
Стандарты/нормативные документы	МЭК 61076-2-101
Обозначение стандарта	Шок, вибрация
Стандарты/нормативные документы	EN 50155

Номер артикула	1412171
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Указание	Позаказное производство (возврат невозможен)
Код продажи	AF1
Ключ изделия	AF1CJA
GTIN	4046356993692
Номер таможенного тарифа	85444290
Страна происхождения	PL

Совместимые изделия

Принадлежности

Преимущества для вас

Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания

Надежная фиксация благодаря специальным вибрационным тормозам

Стойкость к воздействию температуры – протестировано в расширенном диапазоне и при резких перепадах температуры

Надежная передача сигналов – экран 360° в условиях повышенных электромагнитных нагрузок

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol (№ CAS: 119-47-1)

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

SAC-4P-MS-FS SCO RAIL/.../... - Кабелькабель для датчиков и исполнительных устройств

1412171

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

EAC-RoHS

Совместимые изделия

Преимущества для вас

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

SAC-4P-MS-FS SCO RAIL/.../... - Кабелькабель для датчиков и исполнительных устройств 1412171

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Совместимые изделия

SAC-4P-MS/2,0-28R/FS SCO RAIL - Кабелькабель для датчиков и исполнительных устройств 1407323

SAC-4P-MS/5,0-28R/FS SCO RAIL - Кабелькабель для датчиков и исполнительных устройств 1407324

PROT-M12 FS-PA-CHAIN - Колпачок 1430873

SAC-M12-EXCLIP-M - Предохранительная защелка 1558988

PROT-M12 MS-PA-CHAIN - Резьбовой колпачок 1430899

SAC-M12-EXCLIP-F - Предохранительная защелка 1558991

KMK HP (25X6) - Держатель для маркировки кабеля 0830720

KMK HP (29X8) - Держатель для маркировки кабеля 0830721

WMTB HF (40X12)R YE - Держатель маркировки кабеля 0830408

WMTB HF (55X15)R YE - Держатель маркировки кабеля 0830410

WMTB HF (55X25)R YE - Держатель маркировки кабеля 0830412

UCT-WMCO 5,4 (23X8) - Маркировка проводов 0832105

UCT-WMCO 6,1 (23X8) - Маркировка проводов 0832106

UCT-WMCO 6,8 (23X8) - Маркировка проводов 0832107

UCT-WMCO 7,5 (23X8) - Маркировка проводов 0832108

WMTB-AL (40X15) - Держатель маркировки кабеля 0830524

WMTB-AL (60X15) - Держатель маркировки кабеля 0830525

LS-WMTB-AL (40X15) - Держатель маркировки кабеля 0831501

LS-WMTB-AL (40X15) BK - Держатель маркировки кабеля 0831509

LS-WMTB-AL (60X15) - Держатель маркировки кабеля 0831502

LS-WMTB-AL (60X15) BK - Держатель маркировки кабеля 0831510

LS-WMTB-AL (100X15) - Держатель маркировки кабеля 0831503

LS-WMTB-AL (100X15) BK - Держатель маркировки кабеля 0831511

TSD 04 SAC - Динамометрическая отвертка 1208429

TSD-M 1,2NM - Динамометрическая отвертка 1212224

TSD-M SAC-BIT ADAPTER - Адаптерный модуль 1212600

SAC BIT M12-D15 - Инструмент 1208432

B-STIFT - Маркер 1051993

Преимущества для вас

Часто ищут

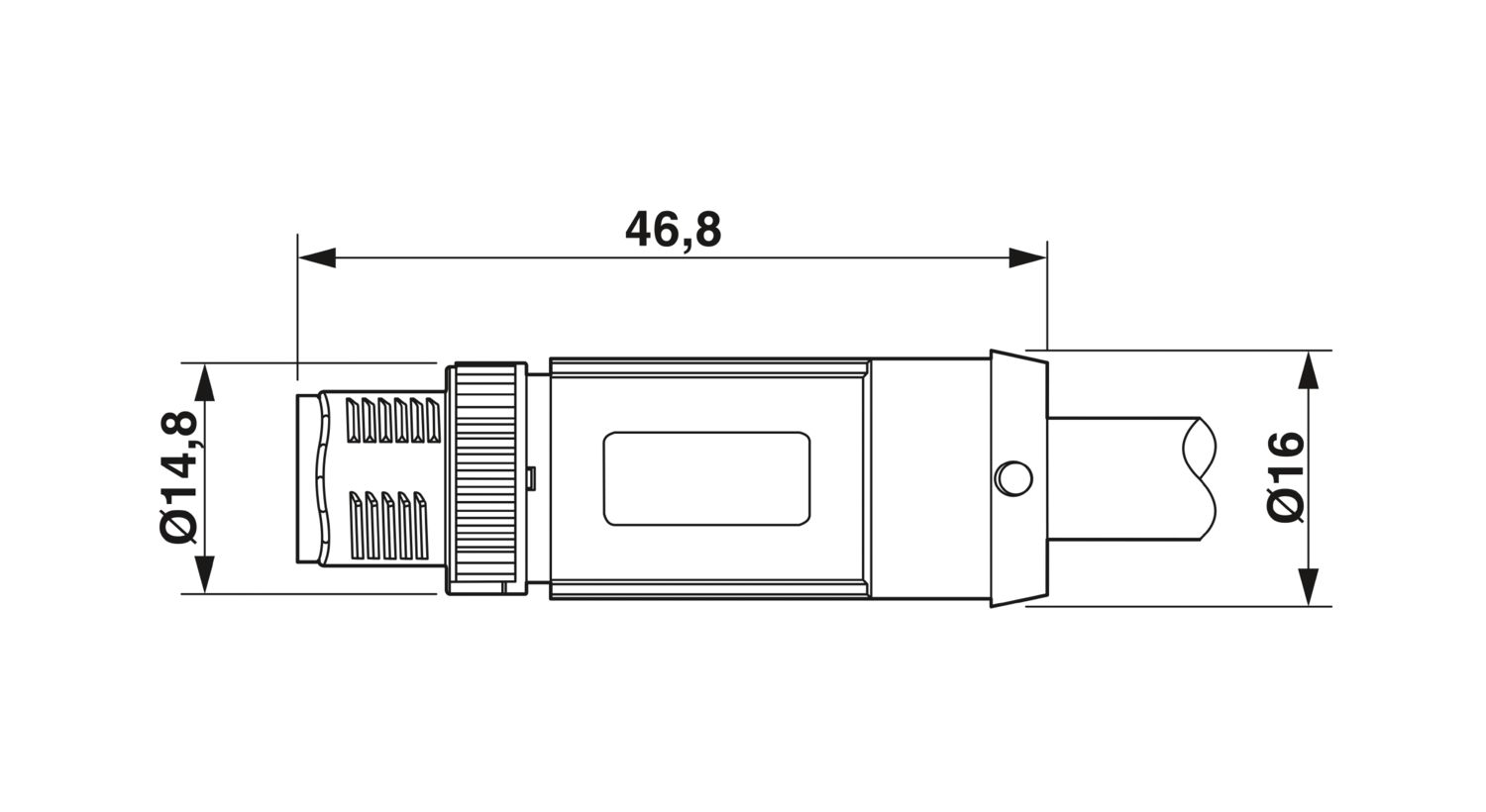

SAC-4P-MS-FS SCO RAIL/.../... - Кабелькабель для датчиков и исполнительных устройств

1412171
