MTTB 1,5 BU - Micro-bloc

3000926

Micro-bloc, tension nominale: 400 V, intensité nominale: 17,5 A, type de raccordement: Raccordement vissé, 1er et 2e étage, Section de référence: 1,5 mm², section : 0,14 mm² - 1,5 mm², type de montage: NS 15, NS 35/7,5, NS 35/15, coloris: bleu

Informations détaillées concernant le produit

Type de produit	Bloc de jonction miniature
Nombre de connexions	4
Nombre de rangées	2
Potentiels	2
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	4 kV
Puissance dissipée maximale en condition nominale	0,56 W

Nombre de raccordements par étage	2
Section nominale	1,5 mm²
1er et 2e étage
Filetage vis	M2
Couple de serrage	0,22 ... 0,25 Nm
Longueur à dénuder	6 mm
Gabarit	A1
Connexion selon la norme	CEI 60947-7-1
Section de conducteur rigide	0,14 mm² ... 1,5 mm²
Section du conducteur AWG	26 ... 16 (conversion selon CEI)
Section de conducteur souple	0,14 mm² ... 1,5 mm²
Section de conducteur souple [AWG]	26 ... 16 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,25 mm² ... 0,75 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,25 mm² ... 0,75 mm²
2 conducteurs rigides de même section	0,14 mm² ... 0,5 mm²
2 conducteurs souples de même section	0,14 mm² ... 0,5 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique	0,25 mm² ... 0,34 mm²
Int. nom.	17,5 A
Courant de charge maximal	17,5 A (pour une section de conducteur de 1,5 mm²)
Tension nominale	400 V
Section nominale	1,5 mm²

Largeur	4,2 mm
Largeur de couvercle	1 mm
Hauteur	44 mm
Profondeur sur NS 15	41 mm
Profondeur sur NS 35/7,5	41 mm
Profondeur sur NS 35/15	48,5 mm

Couleur	bleu (RAL 5015)
Classe d'inflammabilité selon UL 94	V0
Groupe d'isolant	I
Matériau isolant	PA
Utilisation d'un isolant statique au froid	-60 °C
Indice relatif température matériau isolant (Elec. ; UL 746 B)	130 °C
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Inflammabilité en surface NFPA 130 (ASTM E 162)	réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)	réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)	réussi

Essai de tension de choc
Tension témoin valeur de consigne	4,8 kV
Résultat	Essai réussi
Essai d'échauffement
Exigence contrôle de l'échauffement	Augmentation de température ≤ 45 K
Résultat	Essai réussi
Résistance aux courants de courte durée 1,5 mm²	0,18 kA
Résultat	Essai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne	1,89 kV
Résultat	Essai réussi

Caractéristiques mécaniques
Paroi latérale ouverte	oui

Résistance mécanique
Résultat	Essai réussi
Fixation sur le support
Force d'essai, valeur de consigne	1 N
Résultat	Essai réussi

Essai au brûleur à aiguille
Temps d'action	30 s
Résultat	Essai réussi
Oscillations/grésillements sur bande large
Spécification de contrôle	DIN EN 50155 (VDE 0115-200):2022-06
Spectre	Essai de durée de vie catégorie 2, sur bâti tournant
Fréquence	f₁ = 5 Hz à f₂ = 250 Hz
Niveau ASD	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de contrôle par axe	5 h
Sens du contrôle	Axes X, Y et Z
Résultat	Essai réussi
Chocs
Forme de choc	Semi-sinusoïdal
Accélération	5g
Durée des chocs	30 ms
Nombre de chocs dans chaque sens	3
Sens du contrôle	Axes X, Y et Z (pos. et nég.)
Résultat	Essai réussi
Conditions ambiantes
Température ambiante (fonctionnement)	-60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C)
Température ambiante (montage)	-5 °C ... 70 °C
Température ambiante (confirmation)	-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)	20 % ... 90 %
Humidité de l'air admissible (stockage/transport)	30 % ... 70 %

Connexion selon la norme	CEI 60947-7-1

Type de montage	NS 15
	NS 35/7,5
	NS 35/15

Données commerciales

Référence	3000926
Conditionnement	50 Unité(s)
Commande minimum	50 Unité(s)
Clé de vente	BE1264
Product key	BE1264
Page catalogue	Page 555 (C-1-2019)
GTIN	4017918104368
Poids par pièce (emballage compris)	5,61 g
Poids par pièce (hors emballage)	5,61 g
Numéro du tarif douanier	85369010
Pays d'origine	TR

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
	300 V	15 A	28 - 14

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG
Groupe utilisateur B
	300 V	15 A	30 - 14
Groupe utilisateur F
	400 V	15 A	30 - 14
Groupe utilisateur D
	300 V	10 A	30 - 14

Conformité environnementale

Produits compatibles

Accessoires

Avantages

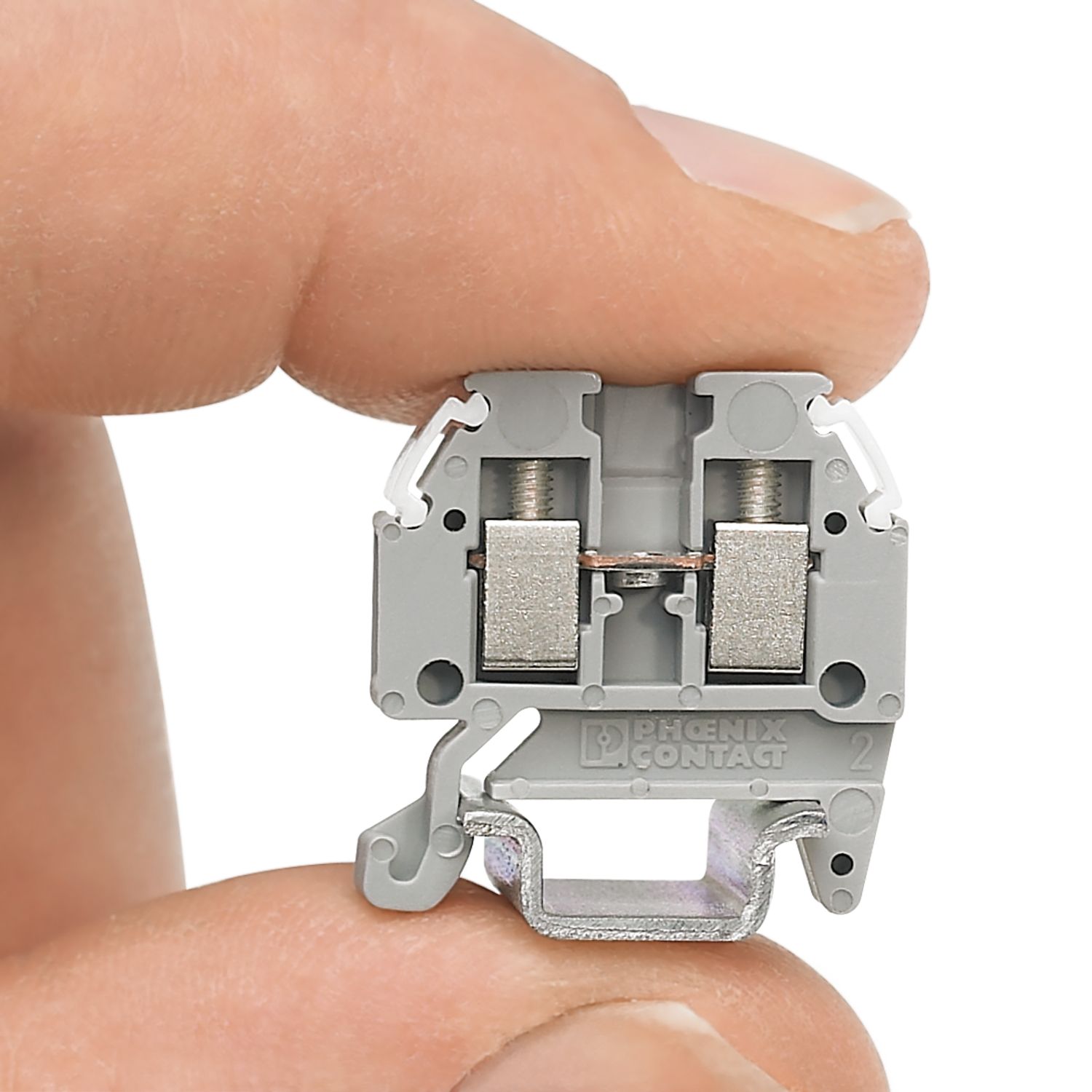

Pas de 4,2 mm seulement

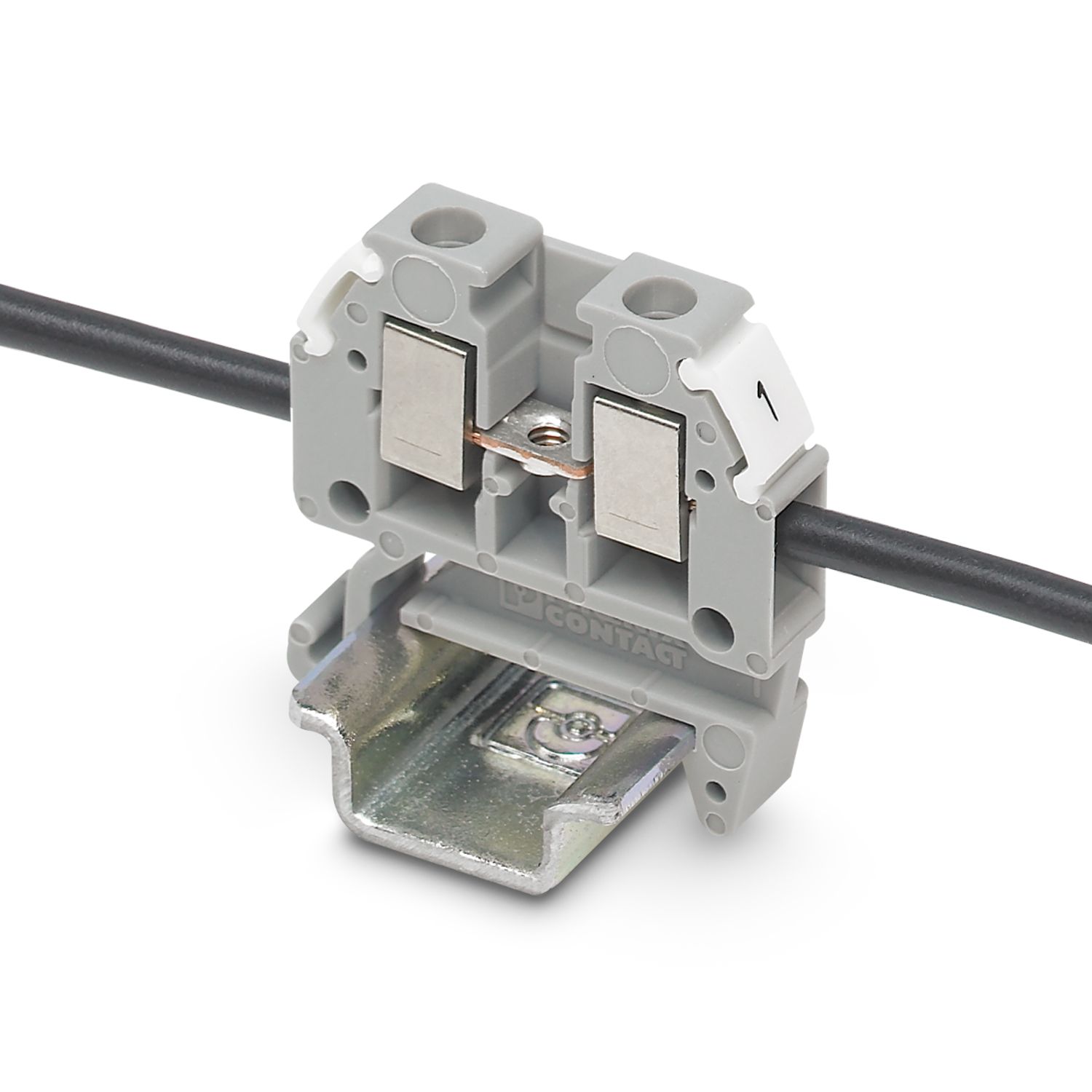

Pied encliquetable pour profilés NS 15 et NS 35

Section nominale de 1,5 mm²

Clarté assurée par le repérage de toutes les bornes

Possibilités de repérage multiples

Encombrement réduit grâce à une forme compacte et à une possibilité de montage sur un profilé de 15 mm

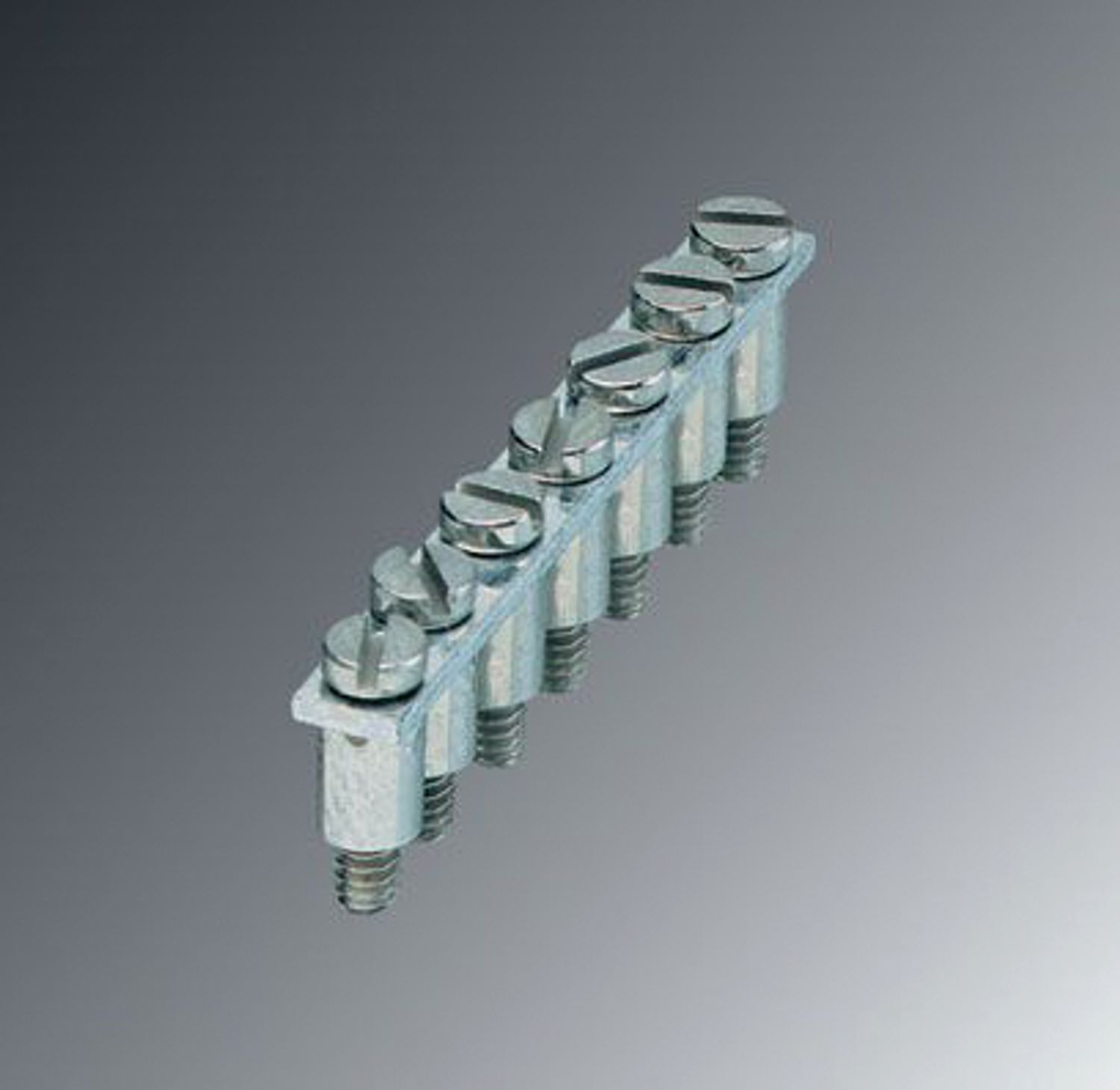

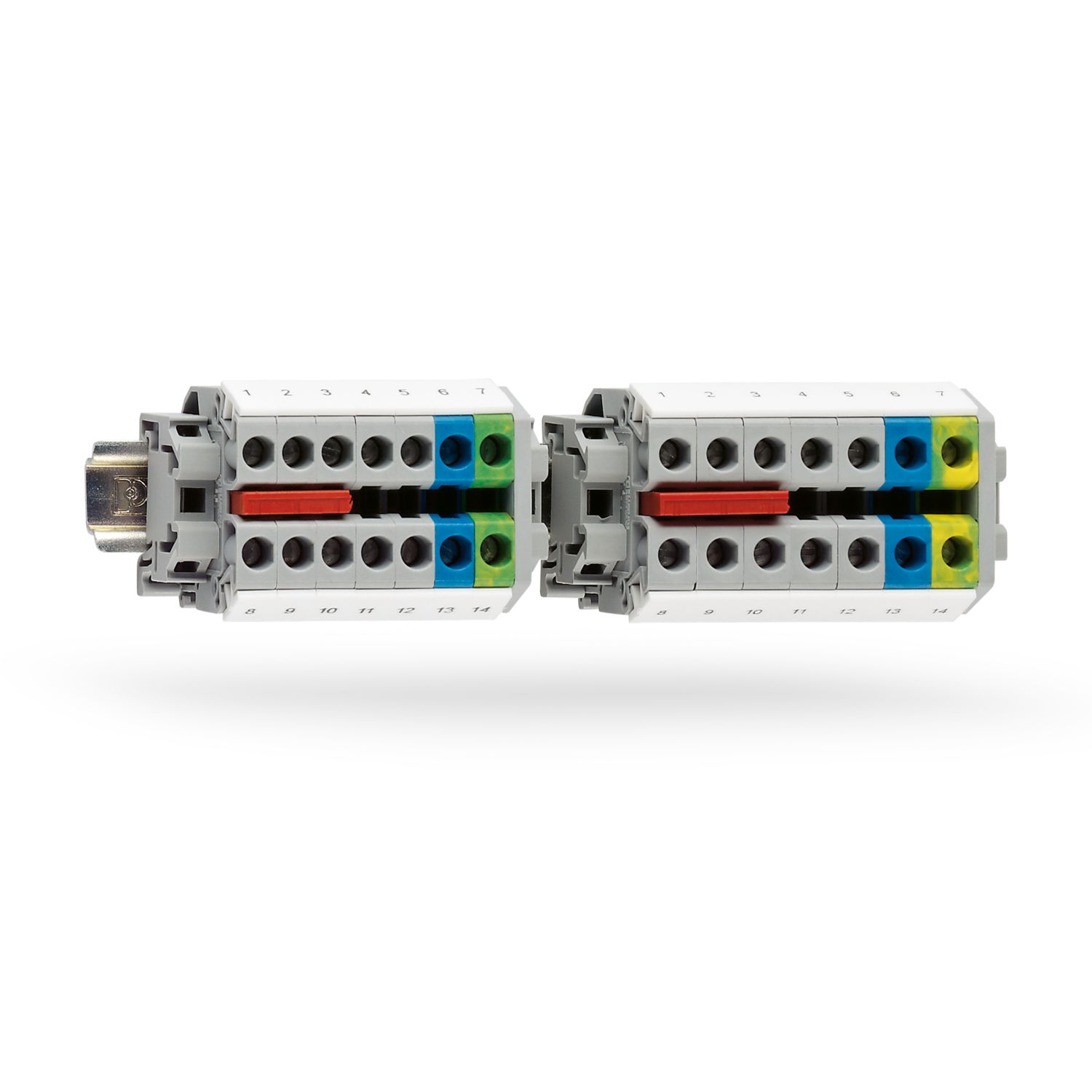

Possibilité de pontage aux deux étages

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
