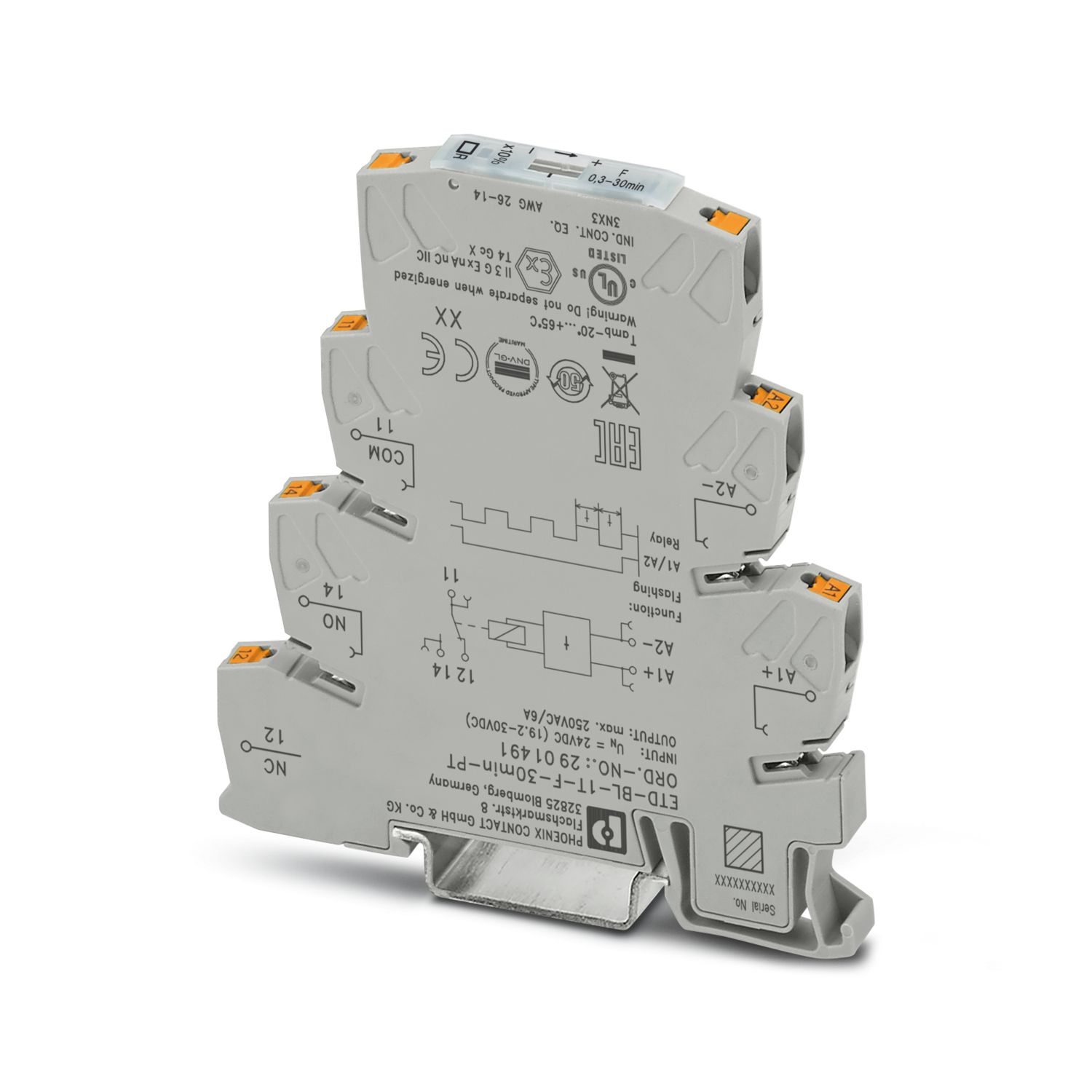

ETD-BL-1T-F- 30MIN-PT
-
Zeitrelais
2901491
Zeitrelais mit Blinkerfunktion (impulsbeginnend) und einem einstellbaren Zeitbereich (0,3 min - 30 min), mit Push-in-Anschluss
Produktdetails
| Produkttyp | Zeitrelais |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | ca. 2x 107 Schaltspiele |
| Isolationseigenschaften | |
| Isolierung | Basisisolierung |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Lebensdauer elektrisch | ca. 2x 105 Schaltspiele bei ohmscher Last, 1000 VA |
| Bemessungsisolationsspannung | 300 V AC |
| Bemessungsstoßspannung | 6 kV |
| Eingangsspannungsbereich | 24 V DC (19,2 V DC ... 30 V DC) |
| Nennstrom typ. | 15 mA (Relais ON) |
| 7 mA (Relais OFF) | |
| Funktion | F: Blinker impulsbeginnend |
| Einstellbereich Zeit | 0,3 min ... 30 min |
| Einstellgenauigkeit | ≤ 2,5 % (vom Skalenendwert) |
| Wiederholgenauigkeit | ≤ 0,5 % (vom Messbereichsendwert) |
| Steuern | |
| Steuerimpulslänge | min. 50 ms |
| Schalten | |
| Kontaktausführung | 1 potenzialfreier Wechsler |
| Abschaltleistung (ohmsche Last) maximal | 1125 VA (4,5 A/250 V AC, Modul angereiht, Abstand ≤ 5 mm) |
| Ausgangssicherung | 6,3 A (flink) |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
| Statusanzeige | LED grün (POWER) |
| LED gelb (Relais aktiv) |
| Breite | 6,2 mm |
| Höhe | 80 mm |
| Tiefe | 86 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstofftyp Gehäuse | Polyamid PA, selbstverlöschend |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 65 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 80 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 15 % ... 85 % |
| CE | |
| Zertifikat | CE-konform |
| UKCA | |
| Zertifikat | UKCA-konform |
| ATEX | |
| Kennzeichnung | II 3 G Ex nAC II T4 X |
| UL, USA / Kanada | |
| Kennzeichnung | UL/C-UL Listed UL 508 |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Niederspannungs-Richtlinie | Konformität zur NS-Richtlinie |
| Störfestigkeit | EN 61000-6-2 |
| Störabstrahlung | |
| Normen/Bestimmungen | EN 61000-6-4 |
| Normen/Bestimmungen | EN 50178 |
| Montageart | Tragschienenmontage |
| Montagehinweis | auf Normschiene NS 35 nach EN 60715 |
| Einbaulage | beliebig |
| Artikelnummer | 2901491 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Produktschlüssel | DK66ZZ |
| GTIN | 4046356599764 |
| Gewicht pro Stück (inklusive Verpackung) | 50,9 g |
| Gewicht pro Stück (exklusive Verpackung) | 50,9 g |
| Zolltarifnummer | 85364900 |
| Ursprungsland | DE |
UNSPSC
| UNSPSC 21.0 | 39122329 |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja |
| Ausnahmeregelungen soweit bekannt | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Lead (CAS-Nr.: 7439-92-1) |
