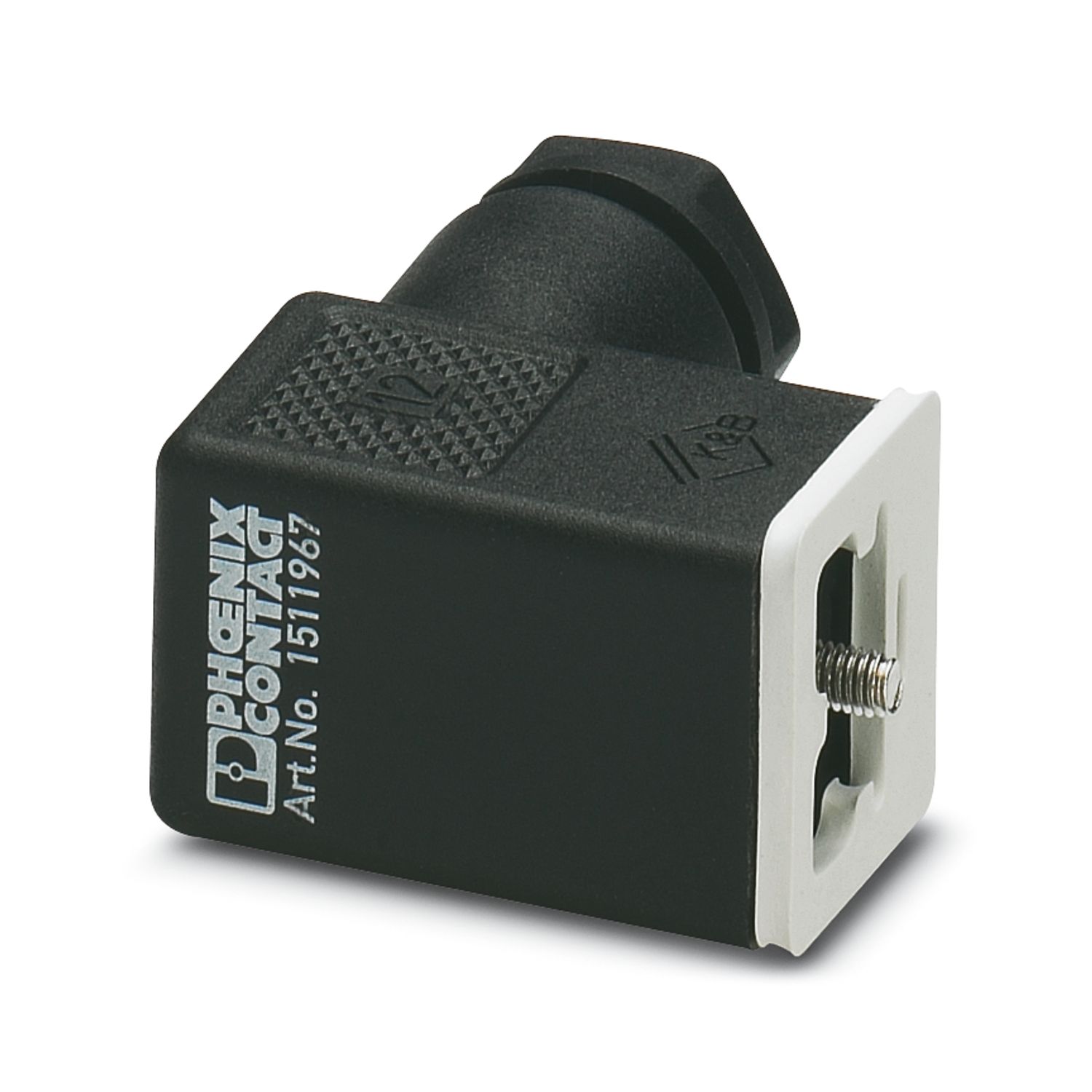

SACC-V-4CON-PG7/C-3+PE
-
Ventilstecker
1511967
Ventilstecker, Universal, 4-polig, Ventilstecker C (8 mm), Schraubanschluss, Kabelverschraubung Pg9, Leitungsaußendurchmesser 4 mm ... 6 mm
Produktdetails
| Montagehinweis | ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
| Produkttyp | Ventilsteckverbinder |
| Sensorart | Universal |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Pg-Verschraubung | Pg9 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | NBR |
| Material Gehäuse Ventilstecker | PA 6 |
| Material Kontakt | CuSn |
| Material Kontakteinsatz Ventilstecker | PA 6 |
| Material Kontaktoberfläche | Ni |
| Außenmaß | |
| Außendurchmesser | 4 mm ... 6 mm |
| Durchgangswiderstand | ≤ 15 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 240 V AC |
| 240 V DC | |
| Nennstrom IN | 10 A |
| Schutzbeschaltung | unbeschaltet |
| Mechanische Daten | |
| Steckzyklen | 50 (Ventilsteckverbinder) |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |
| Anschlussart | Schraubanschluss |
| Anschlussquerschnitt | 0,34 mm² ... 1,5 mm² |
| Anschlussquerschnitt AWG | 22 ... 16 |
| Anschluss 1 | |
| Bauform Kopf | Ventilstecker |
| Gewindeart Kopf | C (8 mm) |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) | -30 °C ... 100 °C (Steckverbinder) |
| Artikelnummer | 1511967 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Produktschlüssel | AF2DDA |
| Katalogseite | Seite 110 (PC-2009) |
| GTIN | 4017918909345 |
| Gewicht pro Stück (inklusive Verpackung) | 12,77 g |
| Gewicht pro Stück (exklusive Verpackung) | 12,77 g |
| Zolltarifnummer | 85366990 |
| Ursprungsland | HU |
ECLASS
| ECLASS-13.0 | 27440105 |
ETIM
| ETIM 9.0 | EC003623 |
UNSPSC
| UNSPSC 21.0 | 31251500 |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja |
| Ausnahmeregelungen soweit bekannt | 6(c) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Lead (CAS-Nr.: 7439-92-1) |
| SCIP | 239f53f7-5c6b-49de-b7ce-b0a521c2a02c |
