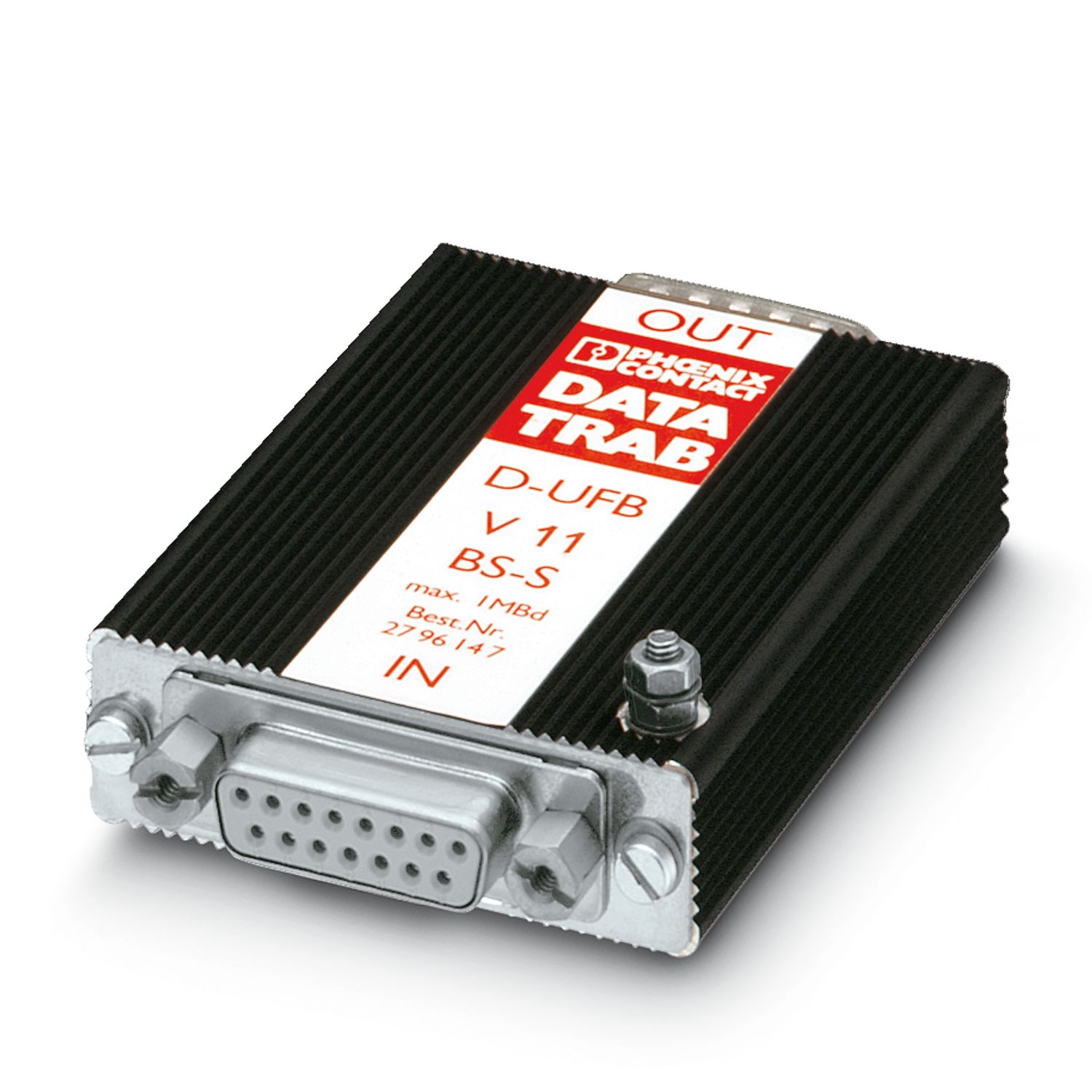

D-UFB-V11/BS-S
-
Überspannungsschutzgerät
2796147
Zwischenstecker mit Überspannungsschutz für V.11-Schnittstelle. Anschluss: D-SUB-15 Buchse - Stecker, für Direktmontage an Geräteschnittstelle
Produktdetails
| IEC-Prüfklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| VDE Anforderungsklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Bauform | Zwischenstecker |
| Anschlussart | D-SUB-15 |

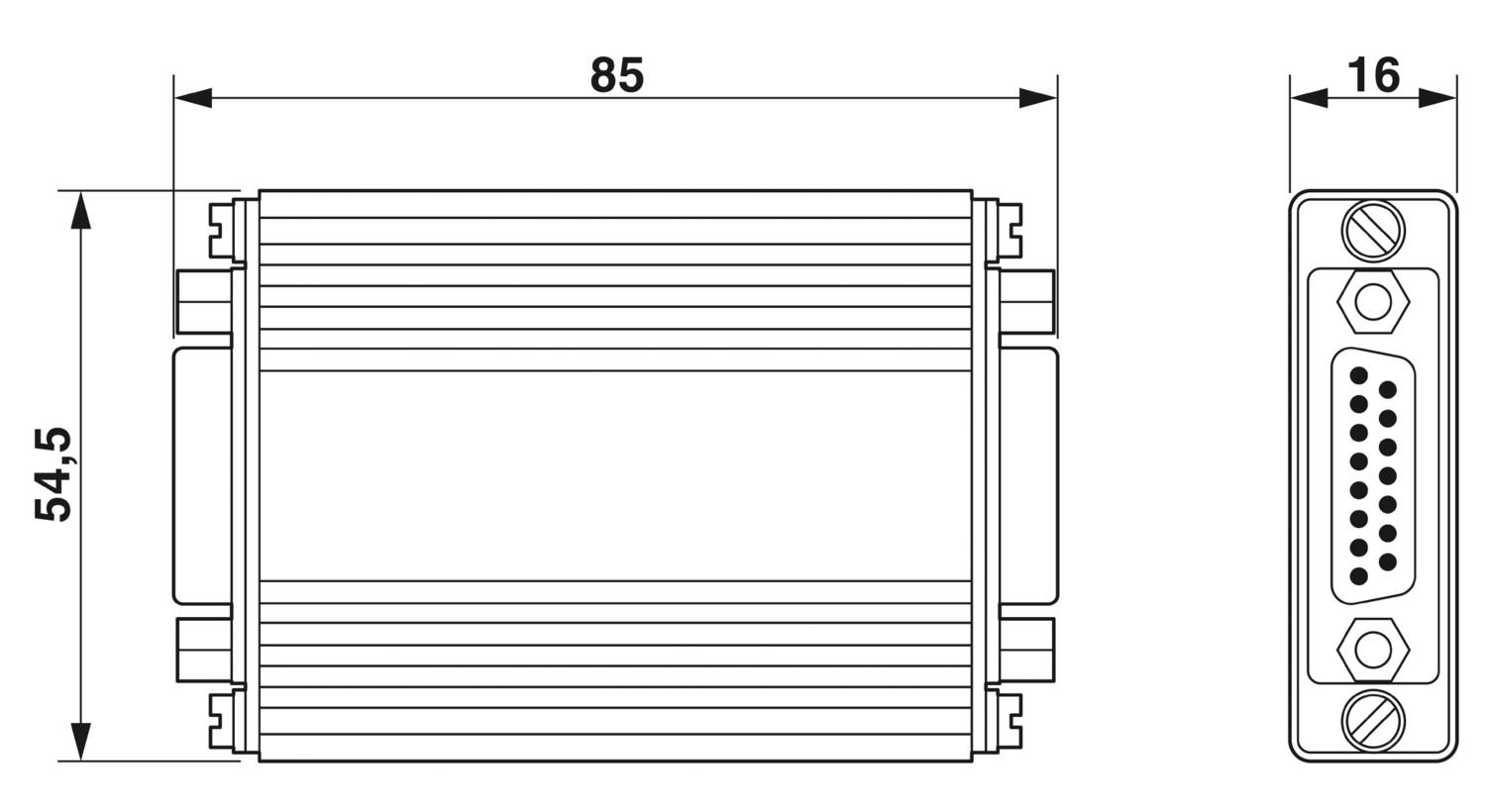

| Maßzeichnung |
|

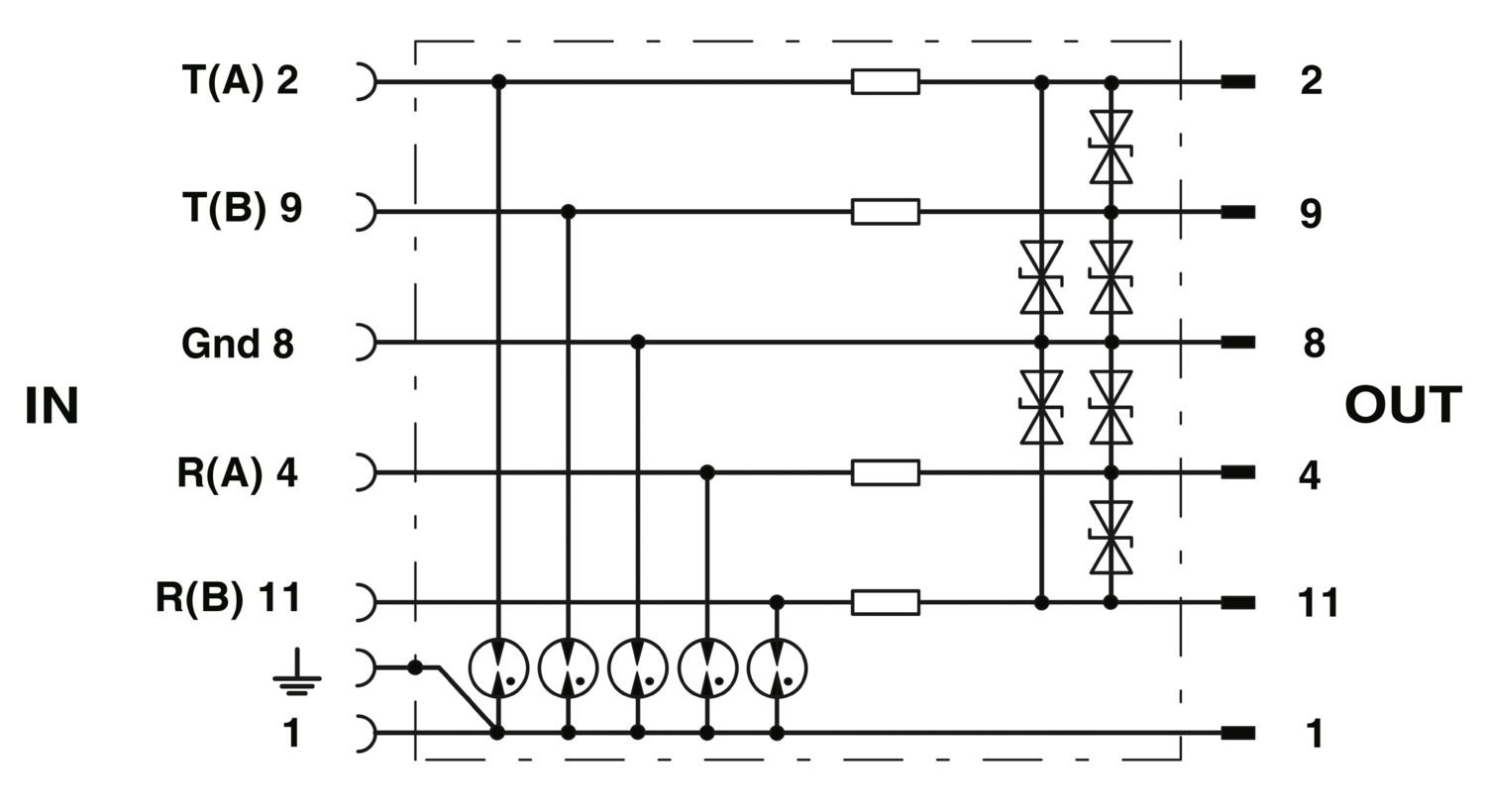

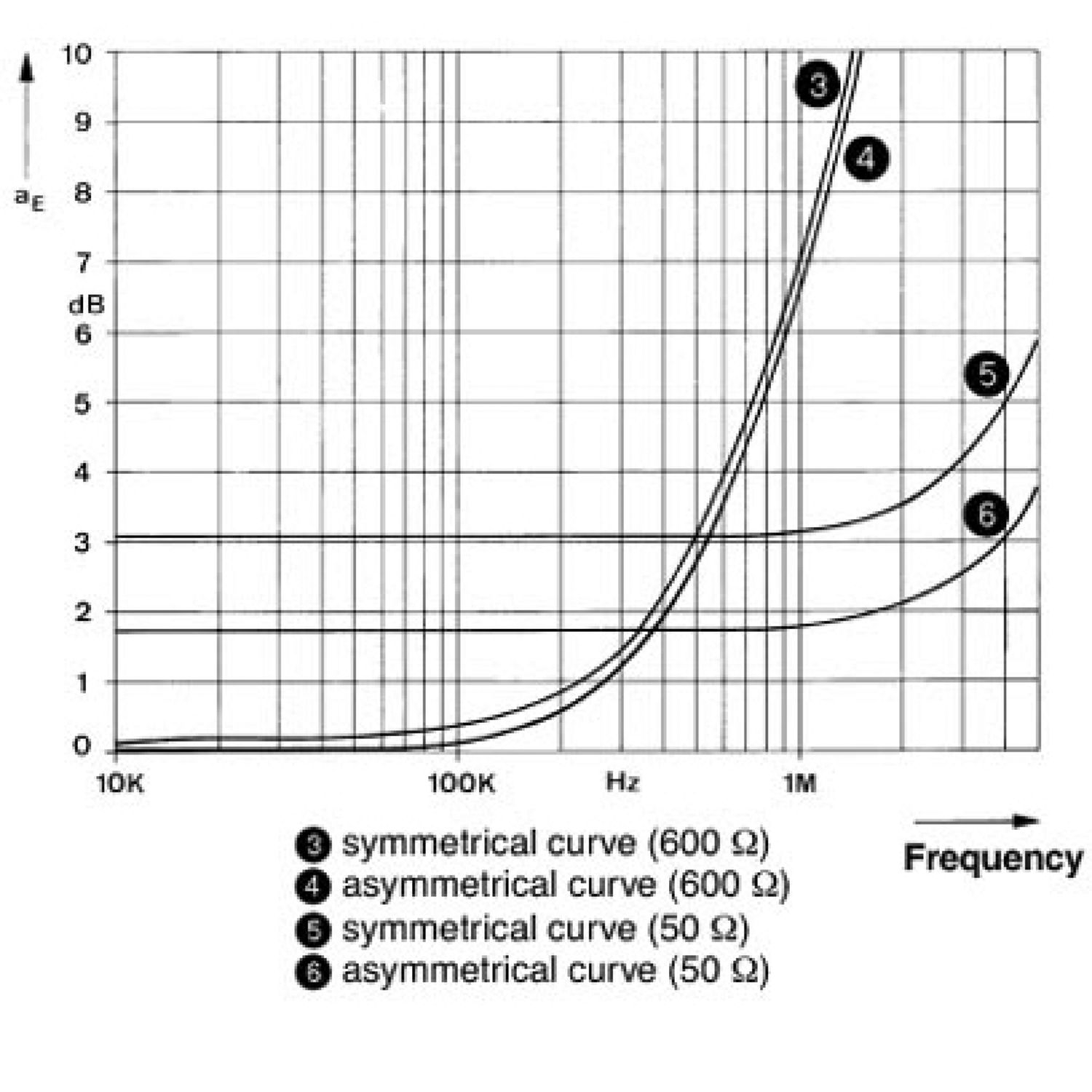

| Breite | 24,5 mm |
| Höhe | 54,5 mm |
| Länge | 84,6 mm |
| Material Gehäuse | Aluminium |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Wirkungsrichtung | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Höchste Dauerspannung UC (Ader-Ader) | 12 V DC |
| Höchste Dauerspannung UC (Ader-Signalmasse) | 12 V DC |
| Betriebswirkstrom IC bei UC | ≤ 10 µA |
| Schutzleiterstrom IPE | ≤ 4 µA |
| Nennableitstoßstrom In (8/20) µs (Ader-Ader) | 5 kA |
| Nennableitstoßstrom In (8/20) µs (Ader-Erde) | 5 kA |
| Nennableitstoßstrom In (8/20) µs (Ader-Signalmasse) | 5 kA |
| Summenstoßstrom (8/20) µs | 10 kA |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 22 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 600 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 22 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 600 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Signalmasse) statisch | ≤ 22 V |
| Restspannung bei In (Ader-Ader) | ≤ 17 V |
| Restspannung bei In (Ader-Signalmasse) | ≤ 33 V |
| Schutzpegel Up (Ader-Ader) | ≤ 25 V (C2 - 4 kV / 2 kA) |
| ≤ 30 V (C2 - 10 kV / 5 kA) | |
| Schutzpegel Up (Ader-Erde) | ≤ 700 V (C2 - 10 kV / 5 kA) |
| Schutzpegel Up (Ader-Signalmasse) | ≤ 30 V (C2 - 4 kV / 2 kA) |
| Ansprechzeit tA (Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Ansprechzeit tA (Ader-Signalmasse) | ≤ 1 ns |
| Einfügungsdämpfung aE, sym. | 3,2 dB (≤ 1 MHz) |
| 0,4 dB (≤ 600 kHz) | |
| Einfügungsdämpfung aE, asym. | 1,7 dB (≤ 1 MHz) |
| 0,1 dB (≤ 600 kHz) | |
| Grenzfrequenz fg (3 dB), sym. im 50 Ω-System | typ. 5 MHz |
| Grenzfrequenz fg (3 dB), sym. im 600 Ω-System | typ. 500 kHz |
| Grenzfrequenz fg (3 dB), asym. (PE) im 50 Ω-System | typ. 5 MHz |
| Grenzfrequenz fg (3 dB), asym. (PE) im 600 Ω-System | typ. 500 kHz |
| Widerstand pro Pfad | 22 Ω |
| Stoßstromfestigkeit (Ader-Ader) | C2 - 10 kV / 5 kA |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 60 °C |
| VDE Anforderungsklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | VDE 0110-1 / IEC 60664-1 |
| Normen Spezifikation Informationstechnik | |
| Normen/Bestimmungen | IEC 61643-21 |
| IEC 61643-21 | |
| Normen/Bestimmungen | IEC 61643-21 |
| Hinweis | 2000 |
| Montageart | Anschlussspezifisches Zwischenstecken |
