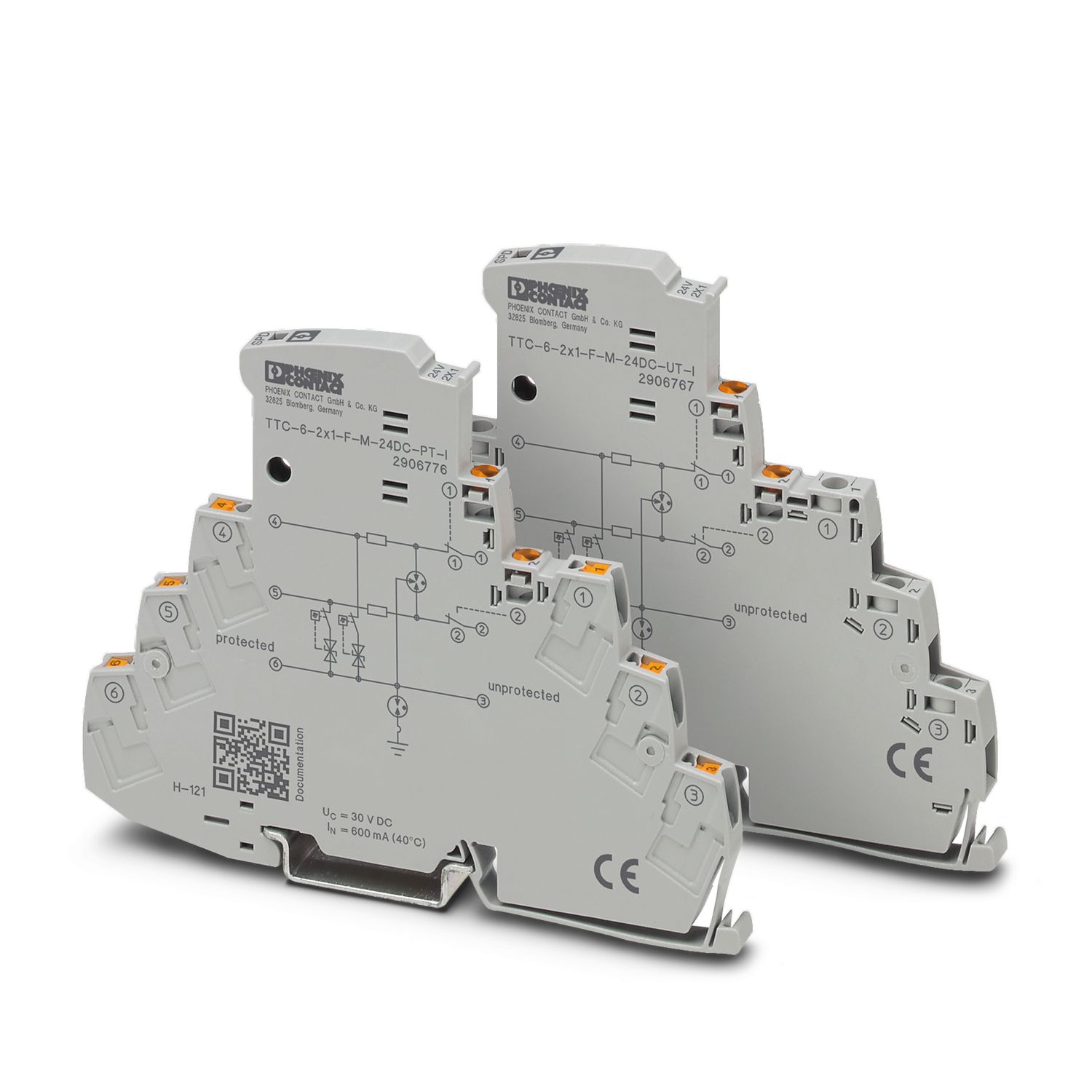

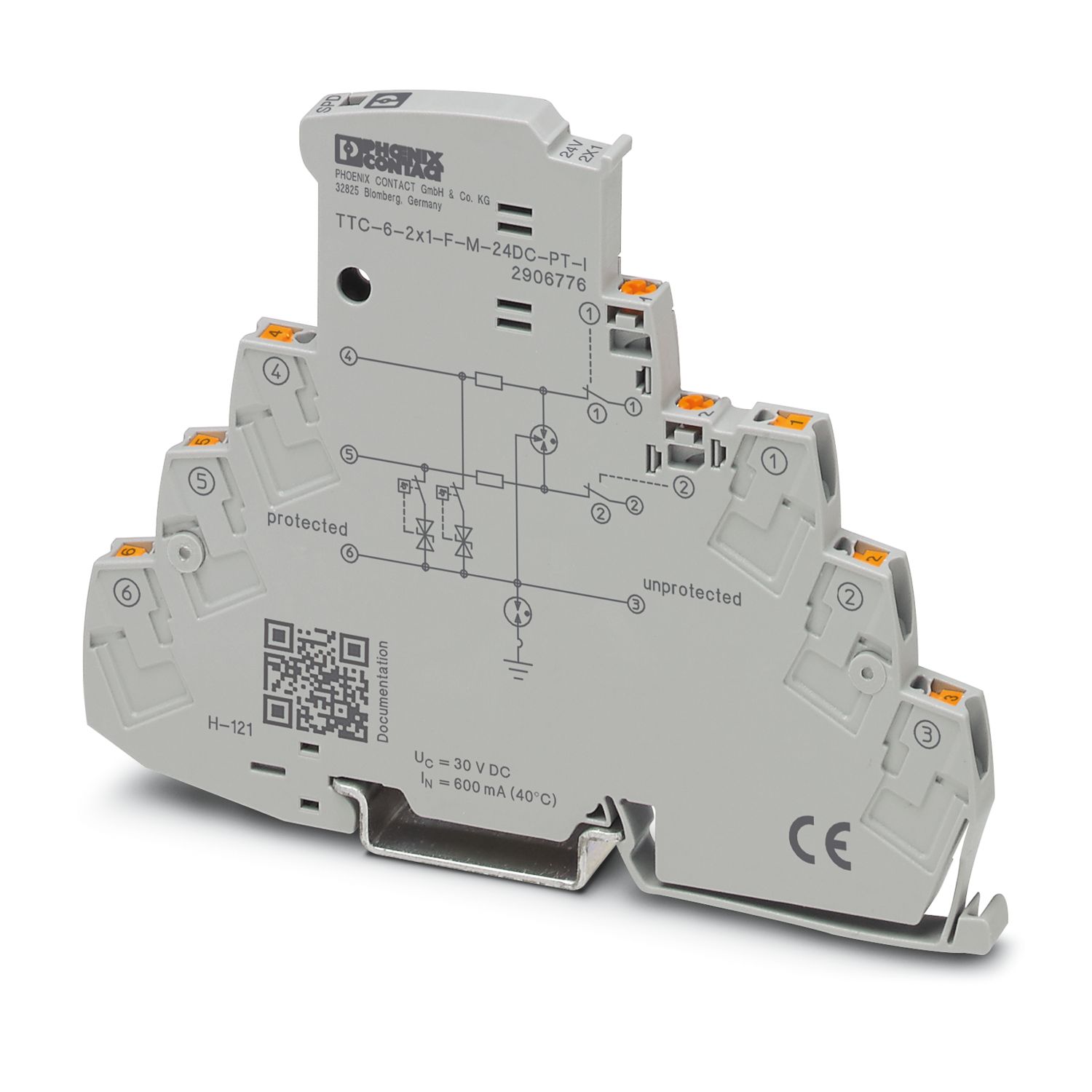

TTC-6-2X1-F-M-24DC-PT-I
-
Überspannungsschutzgerät
2906776

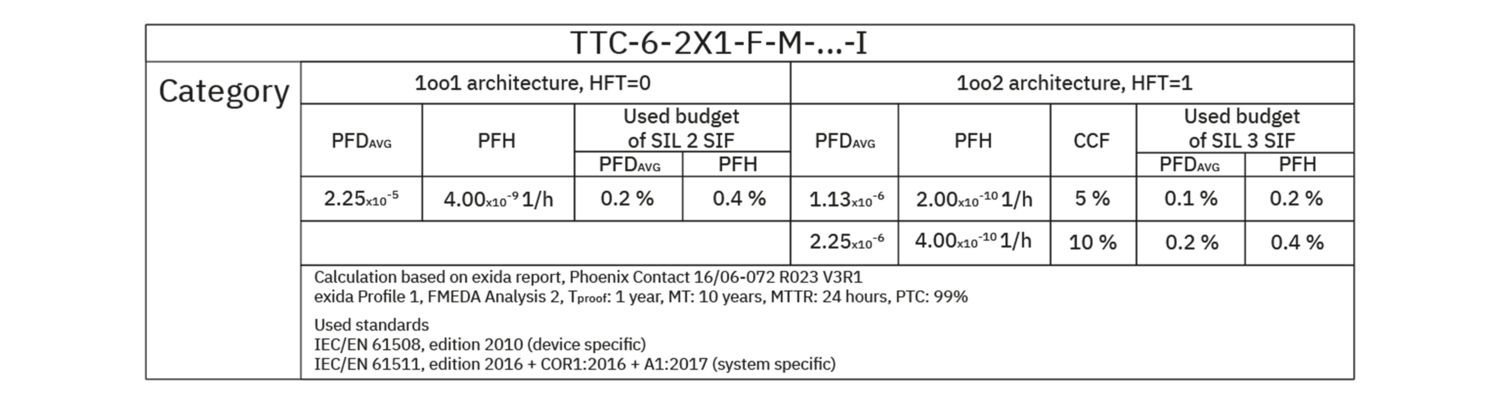

Überspannungsschutz mit integrierter Statusanzeige und Trennmesser für zwei Signaladern mit gemeinsamem Bezugspotenzial. Indirekte Erdung über Gasableiter, z. B. Digital IN/OUT. In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.
Produktdetails
| Produkttyp | Überspannungsschutz für MSR-Technik |
| Produktfamilie | TERMITRAB complete |
| IEC-Prüfklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Bauform | Tragschienenmodul einteilig |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennspannung UN | 24 V DC |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Maßzeichnung |
|
| Breite | 6,2 mm +0,1 mm |
| Höhe | 105,8 mm |
| Tiefe | 83,5 mm (inkl. Tragschiene 7,5 mm) |
| Farbe | grau (RAL 7042) |
| lichtgrau (RAL 7035) | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoff | PBT |
| Material Gehäuse | PBT |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Wirkungsrichtung | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Höchste Dauerspannung UC | 30 V DC |
| 21 V AC | |
| Bemessungsstrom | 600 mA (40 °C) |
| Betriebswirkstrom IC bei UC | ≤ 5 µA |
| Schutzleiterstrom IPE | ≤ 1 µA |
| Nennableitstoßstrom In (8/20) µs (Ader-Erde) | 5 kA |
| Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde) | 0,5 kA |
| Gesamtableitstoßstrom ITotal (8/20) µs | 10 kA |
| Schutzpegel Up (Ader-Erde) | ≤ 750 V (C1 - 1 kV / 500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| ≤ 1,1 kV (C3 - 25 A) | |
| ≤ 1,15 kV (C3 - 100 A) | |
| Schutzpegel Up statisch (Ader-Erde) | ≤ 750 V (C1 - 1 kV / 500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, asym. | typ. 0,3 dB (≤ 270 kHz / 150 Ω) |
| Widerstand pro Pfad | 1,65 Ω ±20 % |
| Meldung Überspannungsschutz defekt | optisch |
| Erforderliche Vorsicherung maximal | 630 mA (FF) |
| Stoßstromfestigkeit (Ader-Erde) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Impuls-Rücksetzzeit (Ader-Erde) | ≤ 30 ms |
| Zusätzliche technische Daten | |
| Max. Gesamtableitstoßstrom I total max (8/20) µs | 20 kA (1x) |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 4000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Normen/Bestimmungen | IEC 61643-21 |
| Hinweis | 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012 |
| EN 61643-21 | |
| Normen/Bestimmungen | EN 61643-21 |
| Hinweis | 2001 + A1:2009 + A2:2013 |
| Montageart | Tragschiene: TH 35 - 7,5 mm |
Ihre Vorteile
Platz- und kostensparend durch schmale Baubreite von nur 6 mm
Permanente Überwachung der Schutzgeräte und mechanische Statusanzeige mit optionaler Fernmeldung
Einfache Auswahl für jede Anforderung im MSR-Bereich dank komplettem Portfolio mit maßgeschneiderten Produkteigenschaften
Einfache Unterbrechung von Signalkreisen für Wartungsarbeiten dank vertikaler Messertrennung
