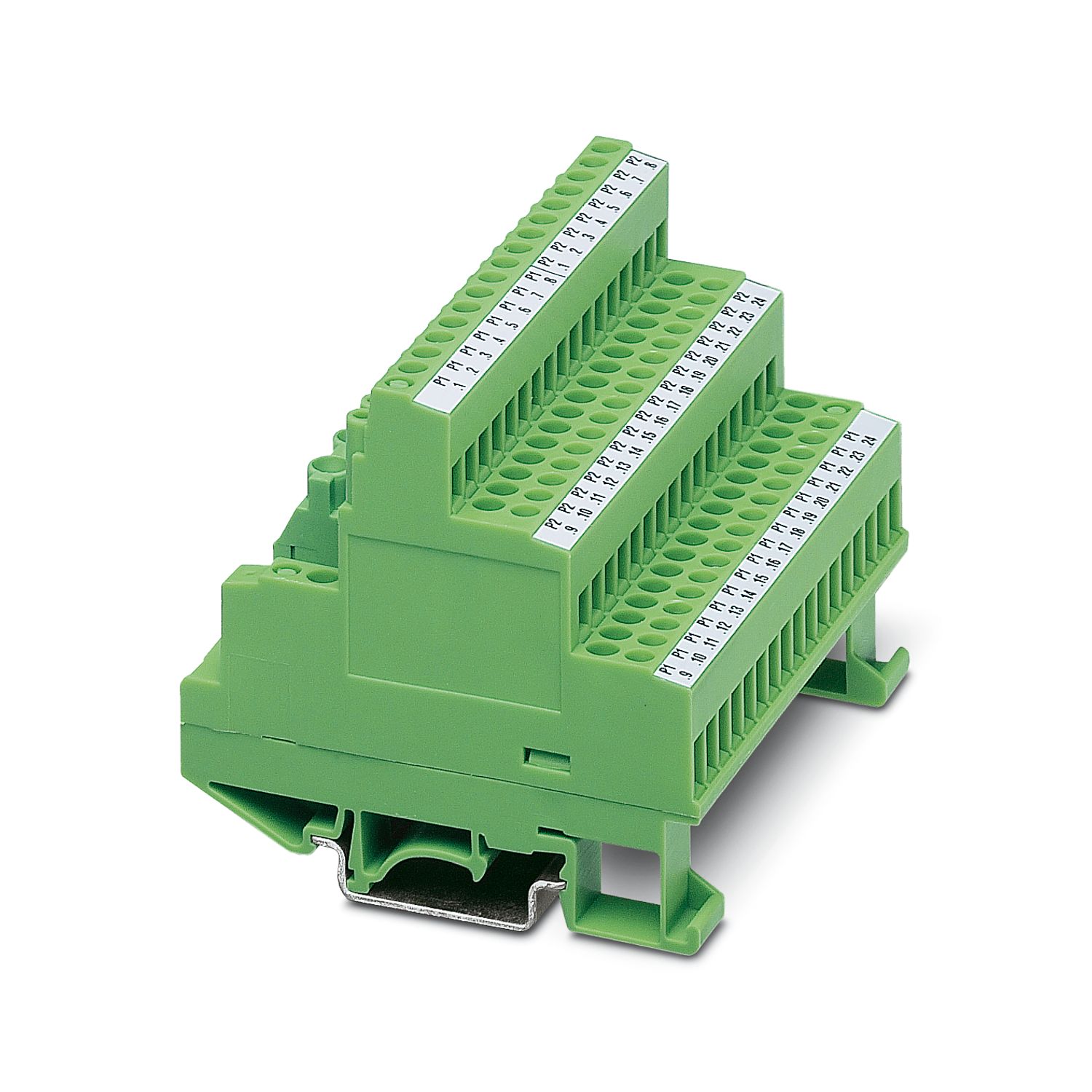

VARIOFACE-Modul, mit zwei Potenzialschienen (P1, P2) zur Potenzialverteilung, zur Montage auf NS 35/7,5 oder NS 32
Produktdetails
Ausführung Isoliergehäuse
Polyamid PA unverstärkt
Hinweis zum Betrieb
Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Produkttyp
Potenzialverteiler
Produktfamilie
VARIOFACE
Potenzialanschlüsse
je Potenzial (P1, P2) 2 Einspeise-/24 Verteilerklemmen
Isolationseigenschaften
Überspannungskategorie
III
Verschmutzungsgrad
2
Nennspannung UN
250 V AC/DC
Max. Strombelastbarkeit je Zweig
16 A
Summenstrom aller Zweige maximal
30 A (pro Potenzial)
Potenzialanschlüsse
je Potenzial (P1, P2) 2 Einspeise-/24 Verteilerklemmen
Einspeisung
Anschlussart
Schraubanschluss
Abisolierlänge
8 mm
Schraubengewinde
M3
Anzahl der Anschlüsse
2
Leiterquerschnitt starr
0,2 mm² ... 6 mm²
Leiterquerschnitt flexibel
0,2 mm² ... 4 mm²
Leiterquerschnitt AWG
24 ... 10
Verteilung
Anschlussart
Schraubanschluss
Abisolierlänge
8 mm
Schraubengewinde
M3
Leiterquerschnitt starr
0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel
0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG
24 ... 12
Breite
86 mm
Höhe
71 mm
Tiefe
61,5 mm
Farbe
grün (RAL 6021)
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)
-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)
-20 °C ... 70 °C
Normen/Bestimmungen
IEC 60664
DIN EN 50178
Montageart
Tragschienenmontage
Einbaulage
beliebig
Artikelnummer
2295677
Verpackungseinheit
1 Stück
Mindestbestellmenge
1 Stück
Hinweis
Auftragsgebundene Fertigung (keine Rücknahme)
Verkaufsschlüssel
I1 - Systemverkabelung
Produktschlüssel
DK2184
Katalogseite
Seite 260 (IF-2007)
GTIN
4017918173708
Gewicht pro Stück (inklusive Verpackung)
221,6 g
Gewicht pro Stück (exklusive Verpackung)
203,2 g
Zolltarifnummer
85369010
Ursprungsland
DE
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)
Kein Stoff mit einem Massenanteil von mehr als 0,1 %
