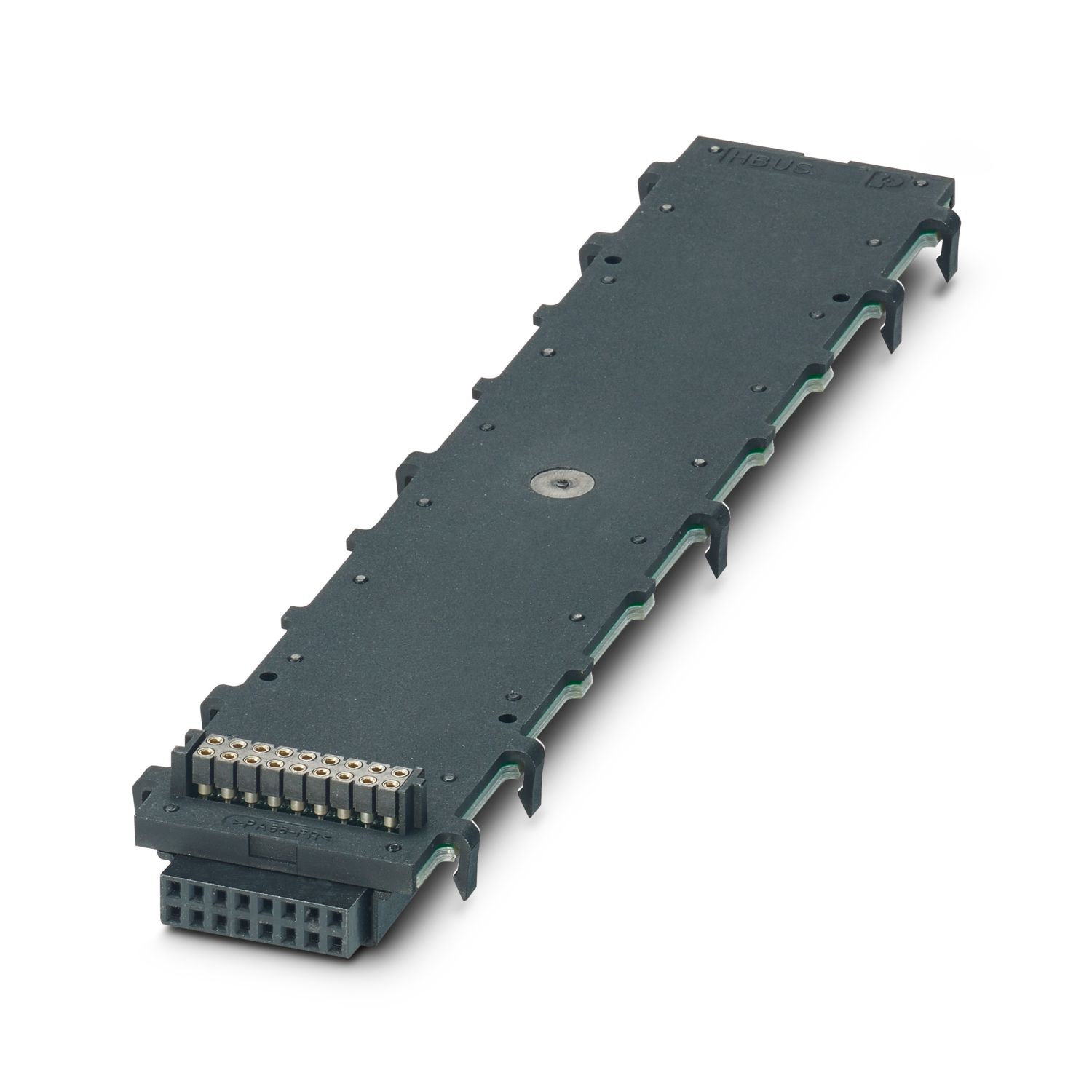

HBUS 161,6-16P-1S PMC2 BK - Tragschienen-Busverbinder - 2200117

Artikeleigenschaften

Produkttyp	Tragschienen-Busverbinder
Produktfamilie	BC 161,6..
Polzahl	16
Rastermaß	2,54 mm

Elektrische Eigenschaften

Eigenschaften
Nennstrom I_N	3 A (Summenstrom max. 25 A)
Durchgangswiderstand	23,9 mΩ
Bemessungsspannung (III/3)	30 V
Bemessungsstoßspannung (III/3)	0,8 kV
Bemessungsspannung (III/2)	30 V
Bemessungsstoßspannung (III/2)	0,8 kV
Bemessungsspannung (II/2)	100 V
Bemessungsstoßspannung (II/2)	0,8 kV

Materialangaben

Materialangaben - Kontakt
Material Kontakt	Cu-Legierung
Oberflächenbeschaffenheit	komplett vergoldet
Materialangaben - Gehäuse
Farbe (Gehäuse)	schwarz (9005)
Isolierstoff	PA
Isolierstoffgruppe	I
CTI nach IEC 60112	600
Brennbarkeitsklasse nach UL 94	V0
Materialangaben - Stecker
Farbe ()	()

Maße

Rastermaß	2,54 mm
Breite [w]	161,6 mm
Höhe [h]	13,6 mm
Länge [l]	37,1 mm

Montage

Montageart	Tragschienenmontage

Mechanische Prüfungen

Sichtprüfung
Prüfspezifikation	DIN EN 60512-1-1:2003-01
Ergebnis	Prüfung bestanden
Maßprüfung
Prüfspezifikation	DIN EN 60512-1-2:2003-01
Ergebnis	Prüfung bestanden

Umwelt- und Lebensdauerbedingungen

Vibrationsprüfung
Prüfspezifikation	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz	10 - 150 - 10 Hz
Sweep-Geschwindigkeit	1 Oktave/min
Amplitude	0,15 mm (10 Hz ... 58,1 Hz)
Beschleunigung	20 m/s²
Prüfdauer je Achse	2,5 h
Prüfrichtungen	X-, Y- und Z-Achse (pos. und neg.)
Lebensdauerprüfung
Prüfspezifikation	DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Stehstoßspannung auf Meereshöhe	0,91 kV
Durchgangswiderstand R₁	23,9 mΩ
Durchgangswiderstand R₂	24 mΩ
Steckzyklen	25
Klimatische Prüfung
Prüfspezifikation	DIN 50018:2013-05
Korrosionsbeanspruchung	0,2 dm³SO₂auf 300 dm³/40 °C/1 Zyklus
Wärmebeanspruchung	100 °C/168 h
Stehwechselspannung	0,55 kV
Glühdrahtprüfung
Prüfspezifikation	DIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatur	850 °C
Einwirkdauer	30 s
Schocken
Prüfspezifikation	DIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Schockform	Halbsinusförmig
Beschleunigung	150 m/s²
Schockdauer	11 ms
Prüfrichtungen	X-, Y- und Z-Achse (pos. und neg.)
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-40 °C ... 105 °C (in Abhängigkeit der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 55 °C
Relative Luftfeuchte (Lagerung/Transport)	80 %
Umgebungstemperatur (Montage)	-5 °C ... 100 °C

Elektrische Prüfungen

Luft- und Kriechstrecken \|
Prüfspezifikation	DIN EN 60664-1 (VDE 0110-1):2008-01
Isolierstoffgruppe	I
Bemessungsisolationsspannung (III/3)	30 V
Bemessungsstoßspannung (III/3)	0,8 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)	0,8 mm
Mindestwert der Kriechstrecke (III/3)	1,3 mm
Bemessungsisolationsspannung (III/2)	30 V
Bemessungsstoßspannung (III/2)	0,8 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)	0,2 mm
Mindestwert der Kriechstrecke (III/2)	0,53 mm
Bemessungsisolationsspannung (II/2)	100 V
Bemessungsstoßspannung (II/2)	0,8 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)	0,2 mm
Mindestwert der Kriechstrecke (II/2)	0,71 mm

Verpackungsangaben

Artikelnummer	2200117
Verpackungseinheit	10 Stück
Mindestbestellmenge	100 Stück
Verkaufsschlüssel	F1 - Elektronikgehäuse
Produktschlüssel	ACHBBA
GTIN	4046356520188
Gewicht pro Stück (inklusive Verpackung)	43 g
Gewicht pro Stück (exklusive Verpackung)	43 g
Zolltarifnummer	85366990
Ursprungsland	DE

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %
