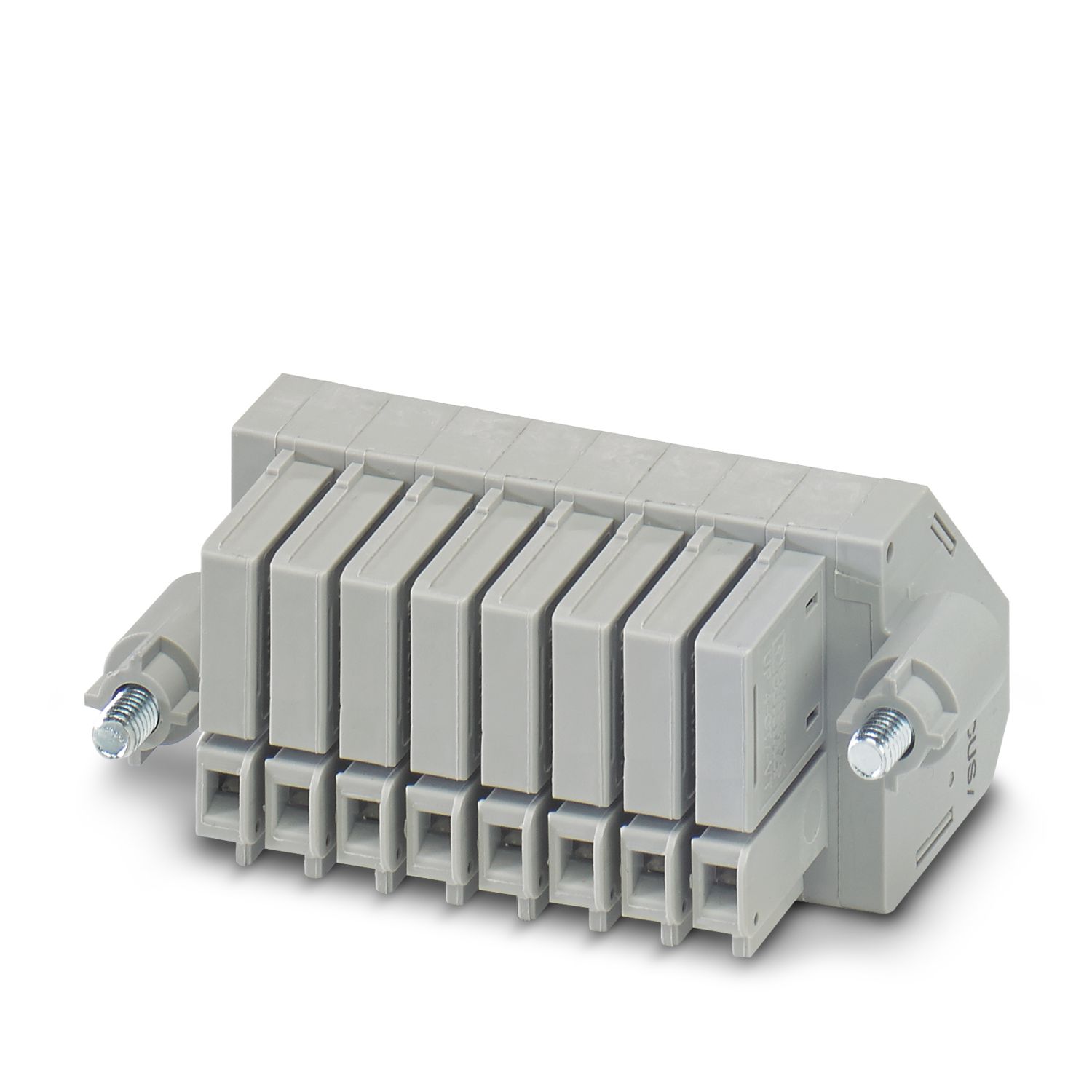

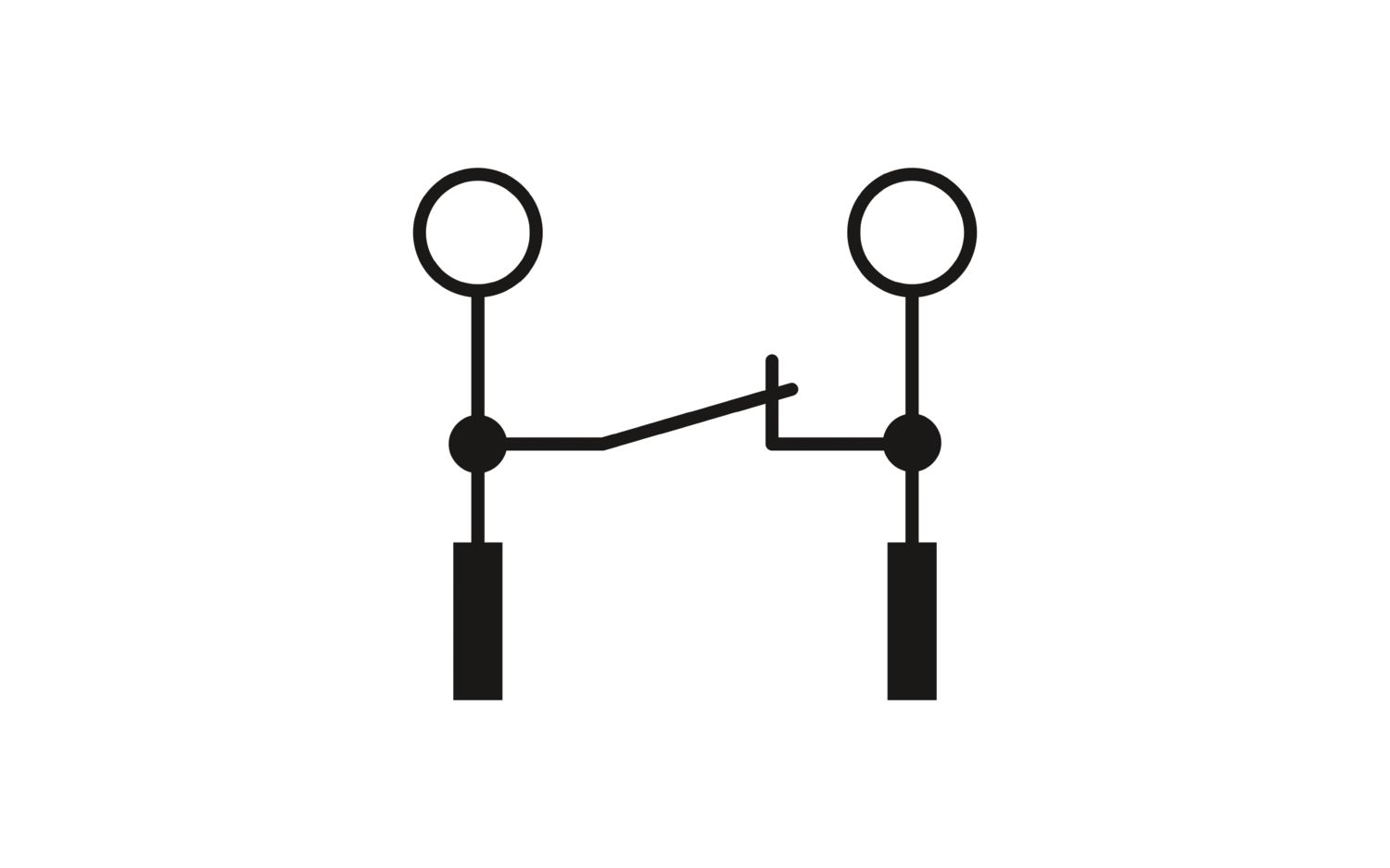

Stecker für fünf Stromwandler, mit jeweils voreilendem Wandlerkurzschluss
Produktdetails
Produkttyp
Stecker
Polzahl
10
Anzahl der Anschlüsse
10
Anzahl der Reihen
1
Potenziale
10
Isolationseigenschaften
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannung
4 kV
Maximale Verlustleistung bei Nennbedingung
1,31 W
Nennquerschnitt
6 mm²
Bemessungsquerschnitt AWG
10
Etage 1
Schraubengewinde
M3
Anzugsdrehmoment
0,6 ... 0,8 Nm
Abisolierlänge
8 mm ... 9 mm
Lehrdorn
A4
Anschluss gemäß Norm
IEC 61984
Leiterquerschnitt starr
0,14 mm² ... 6 mm²
Leiterquerschnitt AWG
26 ... 10 (umgerechnet nach IEC)
Leiterquerschnitt flexibel
0,14 mm² ... 6 mm²
Leiterquerschnitt flexibel [AWG]
26 ... 10 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)
0,25 mm² ... 4 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)
0,25 mm² ... 4 mm²
Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts m. TWIN-Aderendhülse mit Kunststoffhülse)
0,5 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts starr
0,14 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts AWG starr
26 ... 16 (umgerechnet nach IEC)
2 Leiter gleichen Querschnitts flexibel
0,14 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts AWG flexibel
26 ... 16 (umgerechnet nach IEC)
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse
0,25 mm² ... 1,5 mm²
Nennstrom
15 A
Belastungsstrom maximal
15 A
Nennspannung
320 V
Breite
80,6 mm
Höhe
45,4 mm
Tiefe
34,3 mm
Bohrlochabstand
84,6 mm
Farbe
grau (RAL 7042)
Brennbarkeitsklasse nach UL 94
V0
Isolierstoffgruppe
I
Isolierstoff
PA
Mechanische Daten
Offene Seitenwand
Nein
Technische Daten
Bohrlochabstand
84,6 mm
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)
-60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)
-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)
-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)
-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Lagerung/Transport)
30 % ... 70 %
Anschluss gemäß Norm
IEC 61984
Montageart
Stecken in die Grundleiste
Artikelnummer
3208722
Verpackungseinheit
10 Stück
Mindestbestellmenge
10 Stück
Verkaufsschlüssel
A1 - Reihenklemmen
Produktschlüssel
BE643X
GTIN
4055626406404
Gewicht pro Stück (inklusive Verpackung)
101,58 g
Gewicht pro Stück (exklusive Verpackung)
101,58 g
Zolltarifnummer
85366990
Ursprungsland
PL
ECLASS
ECLASS-13.0
27250304
ETIM
ETIM 9.0
EC002555
UNSPSC
UNSPSC 21.0
39121400
CSA
Zulassungs-ID: 13631
cULus Recognized
Zulassungs-ID: E60425
CSA
Zulassungs-ID: 13631
cULus Recognized
Zulassungs-ID: E60425
EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie
Ja
Ausnahmeregelungen soweit bekannt
6(c)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
