EO-AB/UT/LED/F - Steckdose

0804157

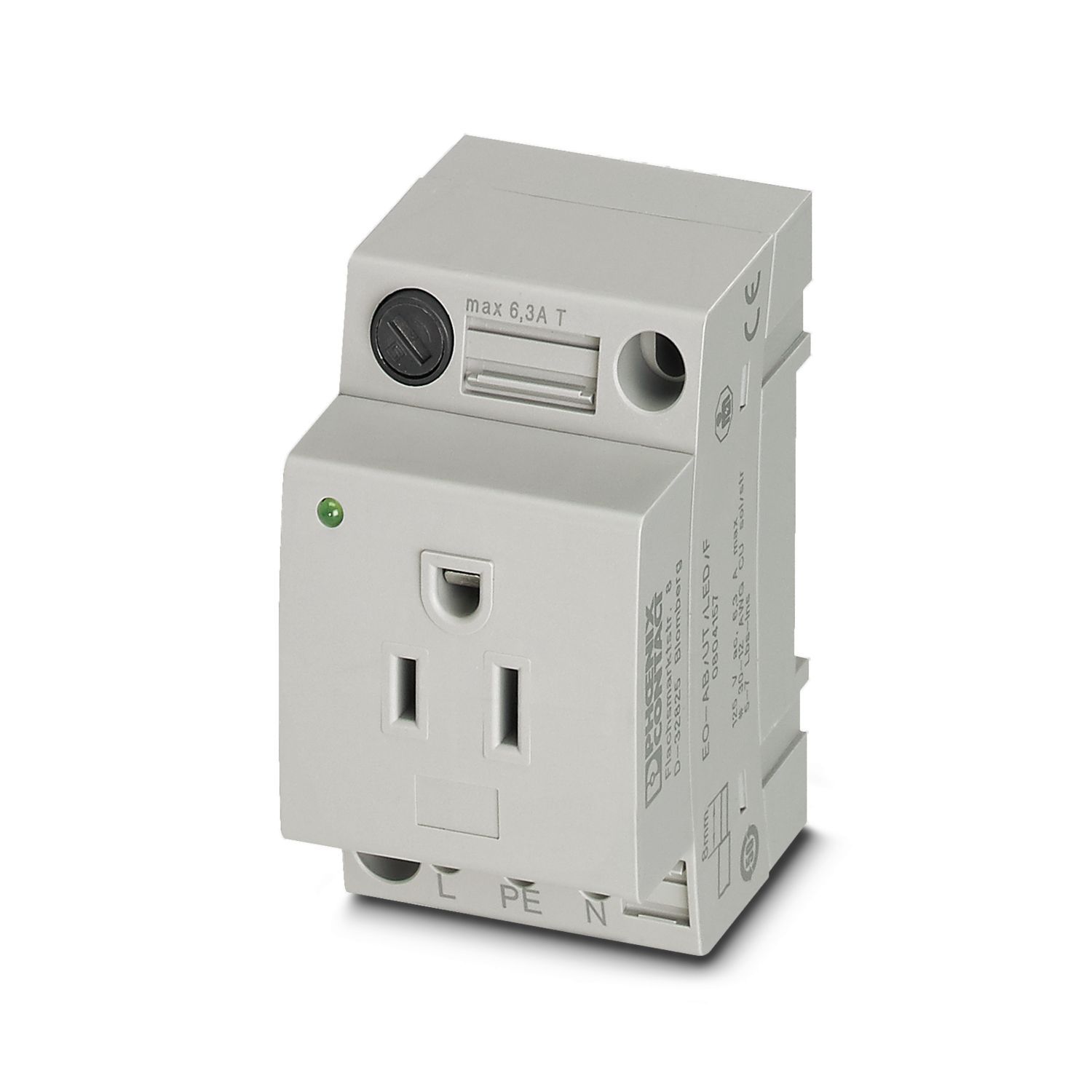

Steckdose, mit Leuchtanzeige, Sicherung 5 x 20 mm, 6,3 A, Steckgesicht Typ AB 15A, Anschlussart: Schraubanschluss, Farbe: grau, Nennspannung: 125 V AC (60 Hz), Nennstrom: 6 A, zur Montage auf Tragschiene im Service-Interface oder Direktmontage, Normen/Bestimmungen: UL 508, IEC 60884-1, Länderkennzeichen: USA, Kanada

Produktdetails

Allgemein
Hinweis	Der angegebene Nennstrom trifft nicht für Sicherungsvarianten zu. Bei diesen wird der Strom durch die eingesetzte Sicherung bestimmt.

Produkttyp	Steckdose
Länderkennung	USA
	Kanada

Anschlussart	Schraubanschluss
Schraubengewinde	M3
Anzugsdrehmoment	0,5 ... 0,6 Nm
Abisolierlänge	8 mm
Lehrdorn	A3
	B3
Leiterquerschnitt starr	0,2 mm² ... 4 mm²
Leiterquerschnitt AWG	24 ... 12 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,25 mm² ... 2,5 mm²
Leiterquerschnitt flexibel [AWG]	24 ... 14 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,25 mm² ... 2,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,25 mm² ... 2,5 mm²
Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts m. TWIN-Aderendhülse mit Kunststoffhülse)	0,2 mm² ... 4 mm²
Nennstrom	6,3 A
Nennspannung	125 V AC (60 Hz)

Statusanzeige	ja

Breite	45 mm
Höhe	75 mm
Tiefe	58,9 mm
Tiefe auf NS 35/7,5	60 mm
Tiefe auf NS 35/15	67,5 mm
Bohrlochdurchmesser	4,4 mm

Farbe	grau (RAL 7042)
Brennbarkeitsklasse nach UL 94	V0
Isolierstoff	PA
Material Kontakt	CuZn38
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Steckertyp	Steckgesicht Typ AB 15A

Schwingen/Breitbandrauschen
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2022-06
Spektrum	Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Frequenz	f₁ = 5 Hz bis f₂ = 250 Hz
ASD-Pegel	6,12 (m/s²)²/Hz
Beschleunigung	3,12g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Ergebnis	Prüfung bestanden
Schocken
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2022-06
Schockform	Halbsinus
Beschleunigung	30g
Schockdauer	18 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen	X-, Y- und Z-Achse (pos. und neg.)
Ergebnis	Prüfung bestanden
Umgebungsbedingungen
Schutzart	IP20
Umgebungstemperatur (Betrieb)	-5 °C ... 40 °C (gemäß IEC 60884-1, Durchschnittswert über einen Zeitraum von 24 Stunden nicht über +35 °C)

Normen
Normen/Bestimmungen	UL 508
	IEC 60884-1

Montageart	zur Montage auf Tragschiene im Service-Interface oder Direktmontage

Kaufmännische Daten

Artikelnummer	0804157
Verpackungseinheit	5 Stück
Mindestbestellmenge	5 Stück
Verkaufsschlüssel	B1 - Markierung Montage
Produktschlüssel	BE7613
GTIN	4055626226804
Gewicht pro Stück (inklusive Verpackung)	91,9 g
Gewicht pro Stück (exklusive Verpackung)	91,9 g
Zolltarifnummer	85366990
Ursprungsland	PL

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
keine
	125 V	6,3 A

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
keine
	125 V	6,3 A

Environmental product compliance

Kompatible Produkte

Zubehör

PHOENIX CONTACT Deutschland GmbH (Vertrieb)
Phoenix Contact GmbH & Co. KG (Unternehmenszentrale)

Flachsmarktstraße 8, D-32825 Blomberg

Eine Frage stellen +49 5235 3-12000 info@phoenixcontact.de

ECLASS-13.0	27142305
ECLASS-15.0	27142305

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
SCIP	cd45efec-6d36-461b-bfe1-dd0ab15ba83d
