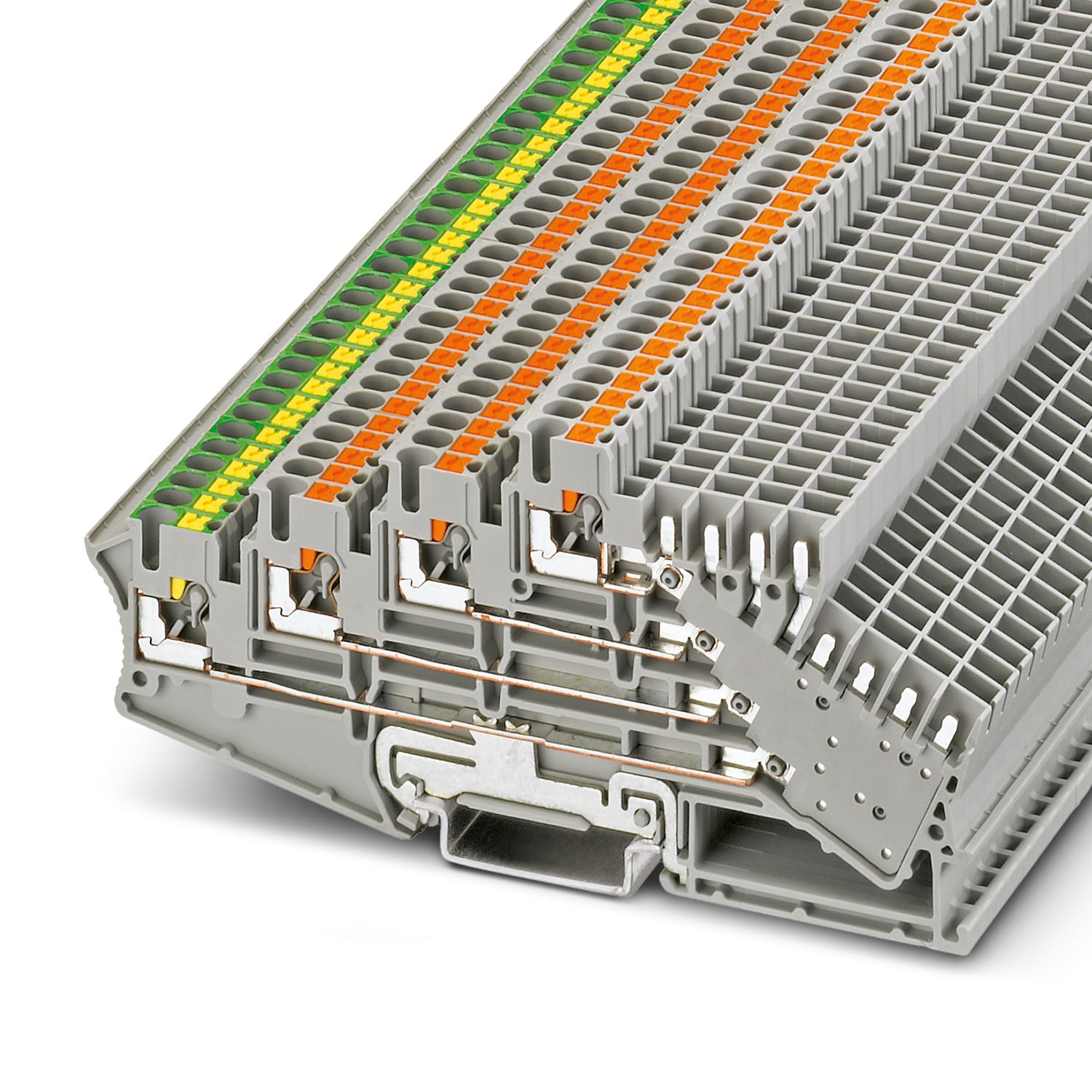

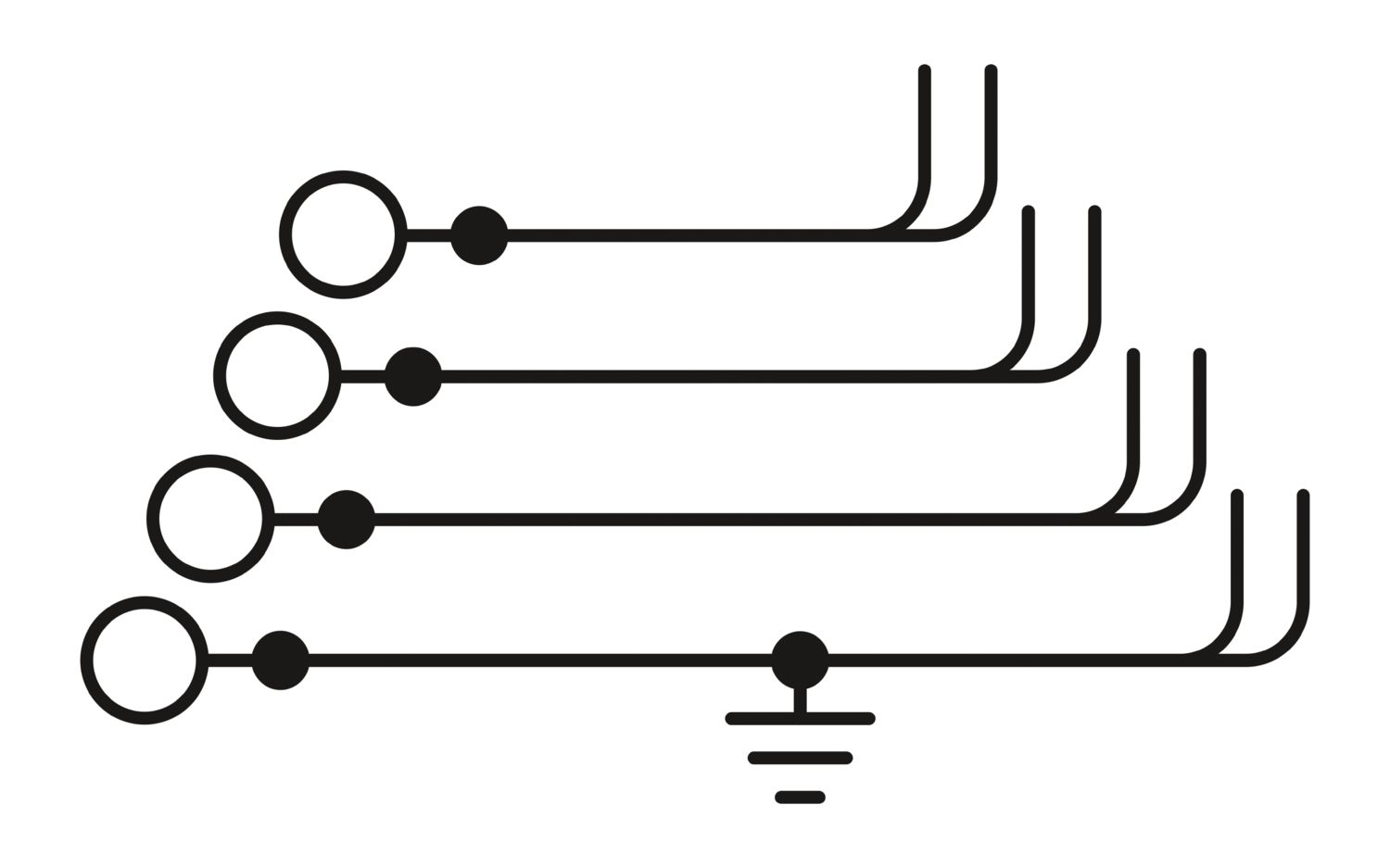

PT 2,5-PE/3L/2P - Mehrstockklemme

3012316

Mehrstockklemme, Nennspannung: 250 V, Nennstrom: 10 A, Anzahl der Anschlüsse: 12, Anschlussart: Push-in- / Steckanschluss, Bemessungsquerschnitt: 2,5 mm², 1., 2., 3. und 4. Etage, Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Dieses Produkt benötigt weitere Produkte für den Betrieb. Notwendiges Zubehör

Produktdetails

Allgemein	Strom und Spannung werden durch den eingesetzten Stecker bestimmt.

Produkttyp	Steckbare Klemme
Produktfamilie	PT
Anzahl der Anschlüsse	12
Anzahl der Reihen	4
Potenziale	4
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	3

Bemessungsstoßspannung	4 kV
Maximale Verlustleistung bei Nennbedingung	0,77 W

Anzahl der Anschlüsse pro Etage	3
Nennquerschnitt	2,5 mm²
1., 2., 3. und 4. Etage
Abisolierlänge	8 mm ... 10 mm
Lehrdorn	A3
Anschluss gemäß Norm	IEC 61984
Leiterquerschnitt starr	0,14 mm² ... 4 mm²
Leiterquerschnitt AWG	26 ... 12 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,14 mm² ... 4 mm²
Leiterquerschnitt flexibel [AWG]	26 ... 12 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,14 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse	0,5 mm²
Nennstrom	10 A
Belastungsstrom maximal	10 A (bei 4 mm² Leiterquerschnitt starr)
Nennspannung	250 V
Nennquerschnitt	2,5 mm²
1., 2., 3. und 4. Etage Anschlussquerschnitte direkt steckbar
Leiterquerschnitt starr	0,34 mm² ... 4 mm²
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,34 mm² ... 2,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,34 mm² ... 2,5 mm²

Breite	5,2 mm
Deckelbreite	2,2 mm
Höhe	125 mm
Tiefe auf NS 35/7,5	59 mm
Tiefe auf NS 35/15	66,5 mm

Farbe	grau (RAL 7042)
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))	125 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Stoßspannungsprüfung
Prüfspannung Sollwert	4,8 kV
Ergebnis	Prüfung bestanden
Kurzzeitstromfestigkeit 1 mm²	0,12 kA
Ergebnis	Prüfung bestanden
Betriebsfrequente Spannungsfestigkeit
Prüfspannung Sollwert	2,21 kV
Ergebnis	Prüfung bestanden

Mechanische Daten
Offene Seitenwand	Ja

Befestigung auf dem Träger
Tragschiene/Befestigungsauflage	NS 35
Prüfkraft Sollwert	1 N
Ergebnis	Prüfung bestanden

Nadelflammenprüfung
Einwirkdauer	30 s
Ergebnis	Prüfung bestanden
Schwingen/Breitbandrauschen
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Frequenz	f₁ = 5 Hz bis f₂ = 150 Hz
ASD-Pegel	0,964 (m/s²)²/Hz
Beschleunigung	0,58g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Ergebnis	Prüfung bestanden
Schocken
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2008-03
Schockform	Halbsinus
Beschleunigung	5g
Schockdauer	30 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen	X-, Y- und Z-Achse (pos. und neg.)
Ergebnis	Prüfung bestanden
Umgebungsbedingungen

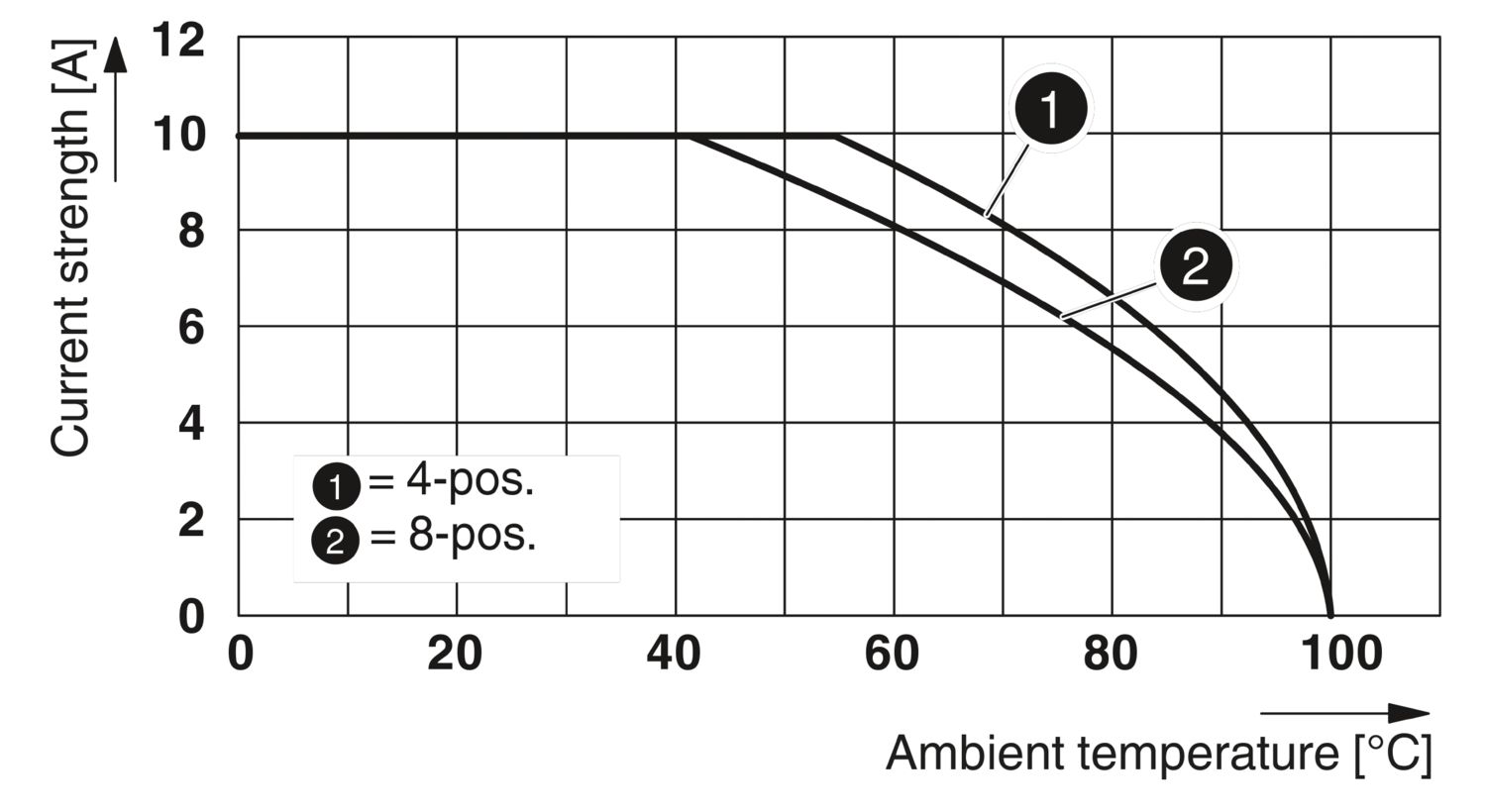

Umgebungstemperatur (Betrieb)	-60 °C ... 100 °C (max. Betriebstemperaturbereich inkl. Eigenerwärmung, siehe Deratingkurve)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)	20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Anschluss gemäß Norm	IEC 61984

Montageart	NS 35/7,5
	NS 35/15

Kaufmännische Daten

Artikelnummer	3012316
Verpackungseinheit	50 Stück
Mindestbestellmenge	50 Stück
Verkaufsschlüssel	A1 - Reihenklemmen
Produktschlüssel	BE2241
Katalogseite	Seite 294 (C-1-2019)
GTIN	4046356728232
Gewicht pro Stück (inklusive Verpackung)	28,973 g
Gewicht pro Stück (exklusive Verpackung)	28,973 g
Zolltarifnummer	85369010
Ursprungsland	PL

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG
Usegroup B
	300 V	10 A	26 - 14
Usegroup C
	150 V	10 A	26 - 14
Usegroup D
	300 V	10 A	26 - 14

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
Nur flexible Leiter	250 V	10 A		0,14 - 2,5
Nur starre Leiter	250 V	10 A		0,14 - 4

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG
Usegroup B
	300 V	10 A	26 - 14
PE-Anschluss			26 - 14
Usegroup C
PE-Anschluss			26 - 14
Usegroup D
	300 V	10 A	26 - 14
PE-Anschluss			26 - 14

Environmental product compliance

Kompatible Produkte

Notwendiges Zubehör

Zubehör

Ihre Vorteile

Die Push-in-Anschlussklemmen zeichnen sich, neben den Systemmerkmalen des CLIPLINE complete-Systems, durch einfaches und werkzeugloses Verdrahten von Leitern mit Aderendhülse oder starren Leitern aus

Die kompakte Bauform und der Frontanschluss ermöglichen eine Verdrahtung auf engstem Raum

Neben der Prüfmöglichkeit im doppelten Funktionsschacht steht bei allen Klemmen ein zusätzlicher Prüfabgriff zur Verfügung

PHOENIX CONTACT Deutschland GmbH (Vertrieb)
Phoenix Contact GmbH & Co. KG (Unternehmenszentrale)

Flachsmarktstraße 8, D-32825 Blomberg

Eine Frage stellen +49 5235 3-12000 info@phoenixcontact.de

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

PT 2,5-PE/3L/2P - Mehrstockklemme

3012316

Produktdetails

ECLASS

ETIM

UNSPSC

CSA

EAC

VDE Gutachten mit Fertigungsüberwachung

cULus Recognized

EAC

Kompatible Produkte

Ihre Vorteile

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

PT 2,5-PE/3L/2P - Mehrstockklemme 3012316

Produktdetails

ECLASS

ETIM

UNSPSC

Kompatible Produkte

STG-MTN 0,5-1,0 - Crimpkontakt 3190438

STG-MTN 1,5-2,5 - Crimpkontakt 3190506

CRIMPFOX MT 2,5 - Crimpzange 1204038

AP-CP-H METER - Abdeckprofil 3012315

D-CP-H 2,5-4L - Abschlussdeckel 3012320

DFS-CP-H 2,5-4L - Flanschdeckel 3012317

DFS-CP 2,5-4L - Flanschdeckel 3012321

DP-CP-H 2,5-4L - Distanzplatte 3012319

CP-H 2,5-4L-Z-PE - Steckergehäuse 3012324

CP-H 2,5-4L-PE - Steckergehäuse 3012323

AP-CP-H CM - Abdeckprofil 3000801

FBS 2-5 - Steckbrücke 3030161

FBS 3-5 - Steckbrücke 3030174

FBS 4-5 - Steckbrücke 3030187

FBS 5-5 - Steckbrücke 3030190

FBS 10-5 - Steckbrücke 3030213

FBS 20-5 - Steckbrücke 3030226

FBS 50-5 - Steckbrücke 3038930

FBSR 2-5 - Steckbrücke 3033702

FBSR 3-5 - Steckbrücke 3001591

FBSR 4-5 - Steckbrücke 3001592

FBSR 5-5 - Steckbrücke 3001593

FBSR 10-5 - Steckbrücke 3033710

FBS-PV PT 2,5-4L - Potenzialbrücke 3012318

FBS 2-5 BU - Steckbrücke 3036877

FBS 3-5 BU - Steckbrücke 3036880

FBS 4-5 BU - Steckbrücke 3036893

FBS 5-5 BU - Steckbrücke 3036903

FBS 10-5 BU - Steckbrücke 3036916

FBS 20-5 BU - Steckbrücke 3036929

FBS 50-5 BU - Steckbrücke 3032114

D-PT 2,5-4L/2P - Abschlussdeckel 3012311

PH CP-H 2,5/2 - Kabelgehäuse 3012332

PH CP-H 2,5/3 - Kabelgehäuse 3012333

PH CP-H 2,5/4 - Kabelgehäuse 3012334

PH CP-H 2,5/5 - Kabelgehäuse 3012335

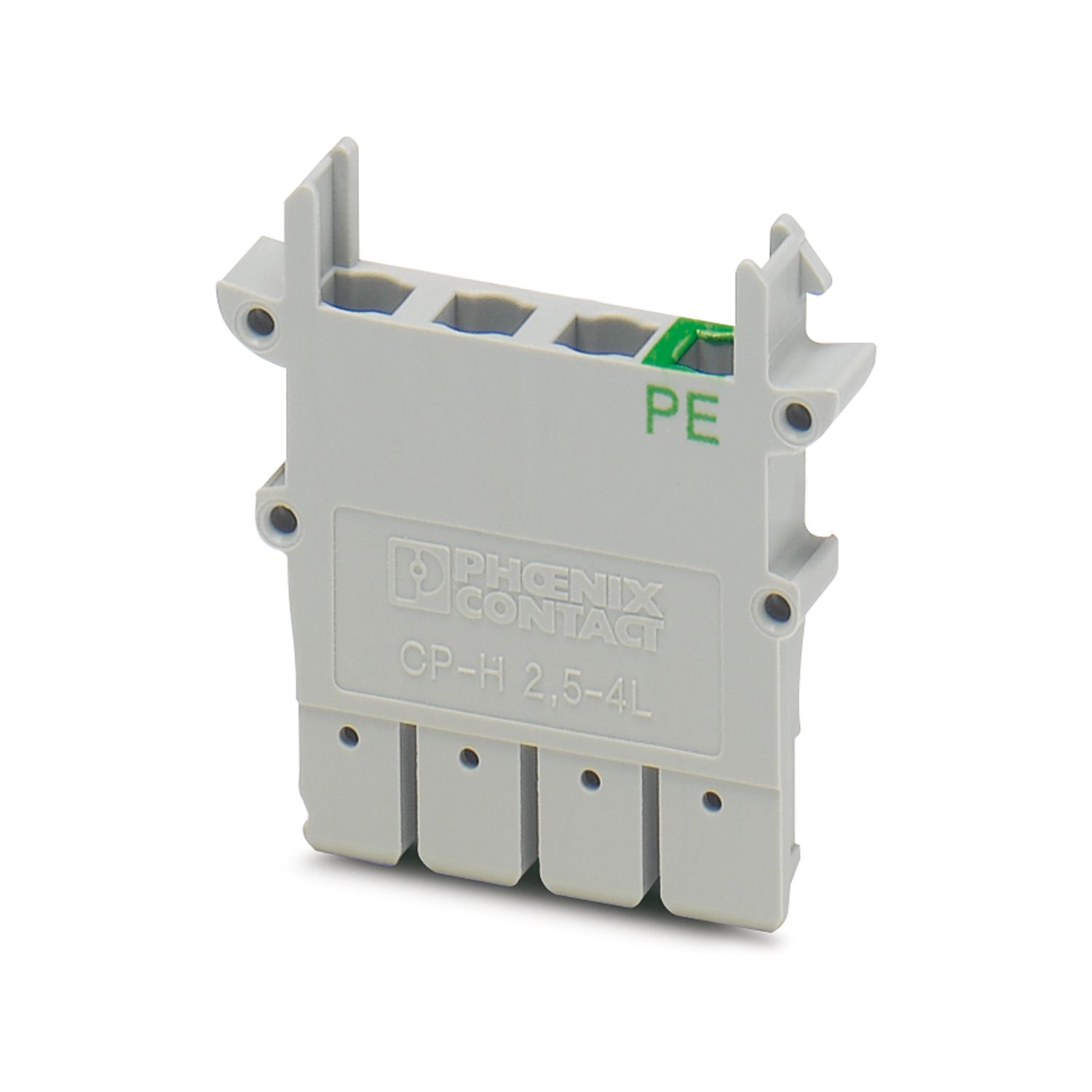

CP-H 2,5-4L - Steckergehäuse 3012313

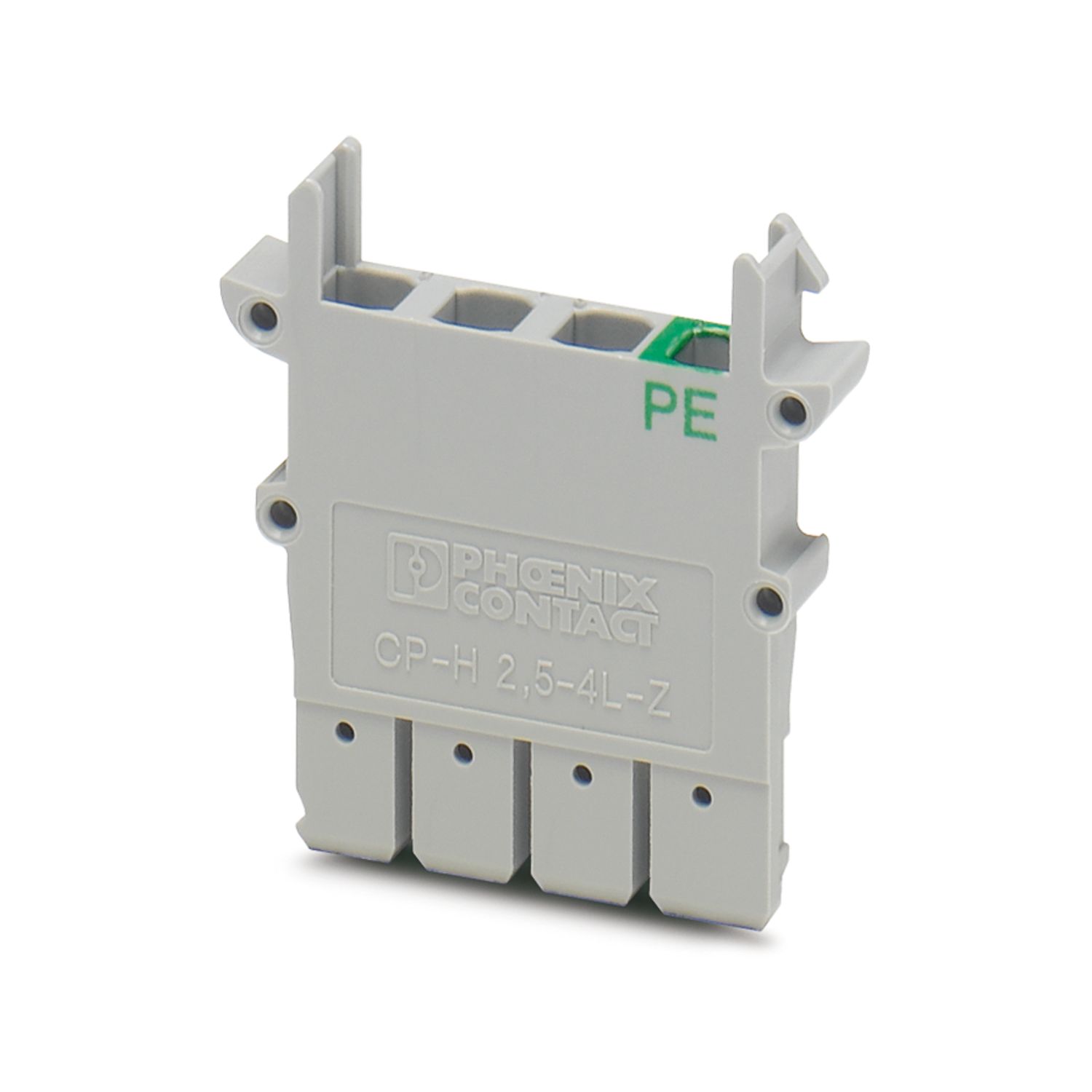

CP-H 2,5-4L-Z - Steckergehäuse 3012314
