Testen Sie die hoch-kommunikative Kompaktsteuerung ILC 131 ETH! Mit dieser Kompaktsteuerung können kleine bis mittlere Funktionseinheiten kostengünstig automatisiert werden. Die Kompaktsteuerung zeichnet sich durch modulare Erweiterbarkeit, einfache Programmierung und hohe Performance aus. Damit Sie sich von der Leistungsfähigkeit des ILC 131 ETH überzeugen können, haben wir dieses Starterkit zusammengestellt. Es verfügt über digitale und analoge Aus- und Eingangsklemmen sowie Simulationsmodule. Darüber hinaus stehen dem Anwender auch Beispielprojekte für PC WORX EXPRESS und den Webserver zur Verfügung.

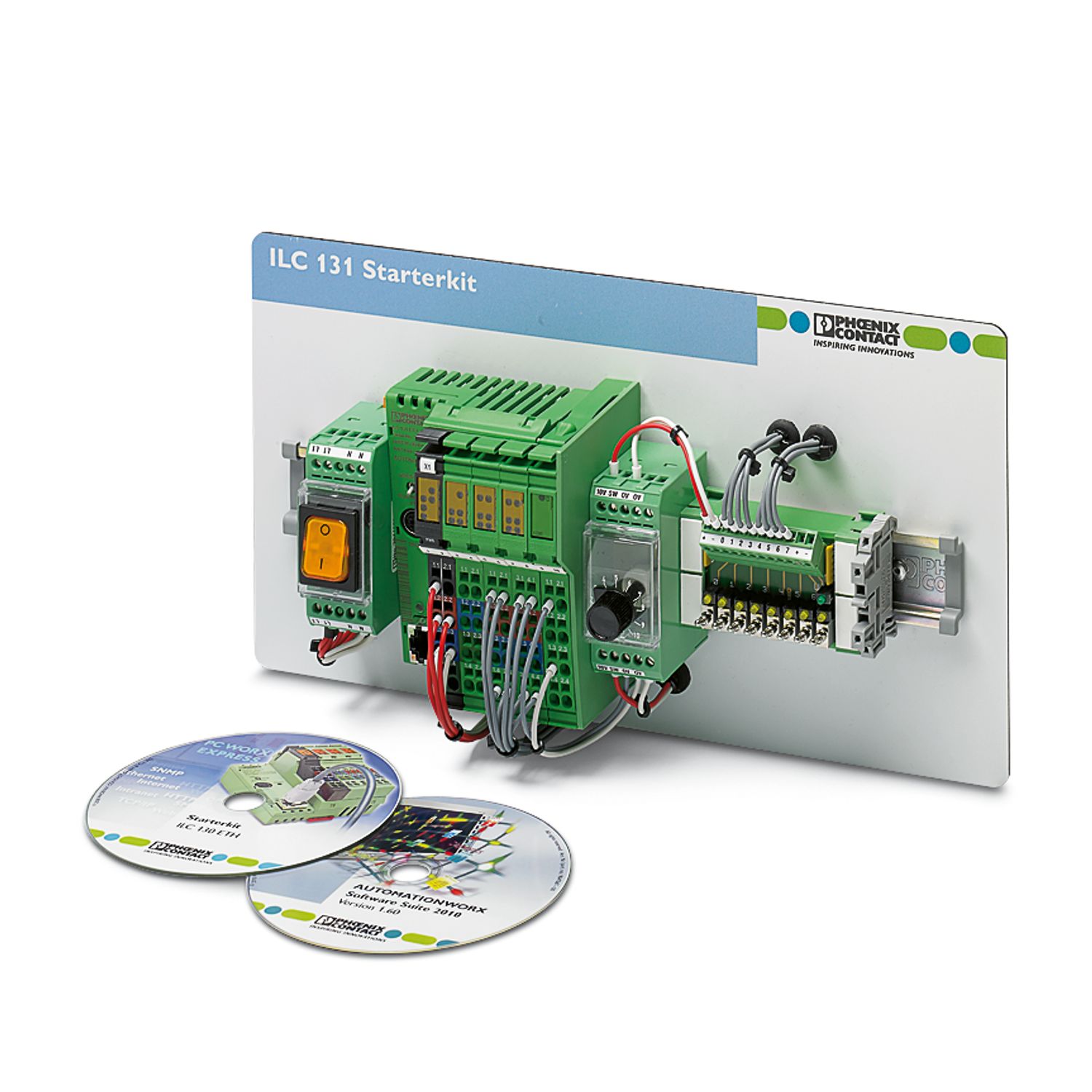

ILC 131 STARTERKIT
-
Starterkit
2701835
ILC 131 Starterkit einschl. ILC 131 ETH, Schaltpanel, Netzgerät sowie Zubehör und Kabel mit aufgebauter Testapplikation
Kostenloser Download verfügbar.
Downloads
Produktdetails
Hinweis zur Anwendung | |
Hinweis zur Anwendung | Nur für den industriellen Einsatz |
Produkttyp | Starterkit |
Produktfamilie | Inline |
Bauform | Inline-Format mit anreihbaren I/Os |
Remanenter Datenspeicher | 8 kByte (NVRAM) |
IEC-61131-Laufzeitsystem | |
Programmspeicher | 192 kByte |
Datenspeicher | 192 kByte |
Anzahl Steuerungs-Tasks | 8 |
INTERBUS-Master | |
Anzahl der Prozessdaten | max. 4096 Bit (INTERBUS) |
Anzahl der unterstützten Teilnehmer | max. 63 |
Anzahl der Teilnehmer mit Parameterkanal | max. 8 |
Modbus/TCP-Client | |
Anzahl der Prozessdaten | max. 8192 Bit (interner Modbus/TCP-Client) |
Anzahl der Modbus TCP-Clients | max. 4 größer FW 4.42 |
PROFINET | |
Gerätefunktion | PROFINET-Device |
Funktionalität | |
Unterstützte Programmiersprachen | Programmierung nach IEC 61131-3 |
Systemvoraussetzungen | |
Engineering-Werkzeug | PC Worx |
PC Worx Express | |
Konfigurationswerkzeug | Config+ ab Version 1.01 |
Diagnosewerkzeug | DIAG+ |
Laufzeitsystem | eCLR |
Applikationsschnittstelle | OPC |
Echtzeituhr | |
Beschreibung Echtzeituhr | integriert (Akku gepuffert) |
Potenziale | |
Versorgungsspannung | 7,5 V DC ±5 % |
Potenziale | |
Versorgungsspannung | 24 V DC -15 % / +20 % |
Potenziale | |
Versorgungsspannung | 24 V DC -15 % / +20 % (nach EN 61131-2) |
Stromaufnahme | max. 8 A DC |
Potenziale | |
Versorgungsspannung | 24 V DC -15 % / +20 % (nach EN 61131-2) |
Stromaufnahme | max. 8 A DC |
Analog: | |
Anzahl der Eingänge | 2 |
Digital: | |
Benennung Eingang | Digitale Eingänge |
Beschreibung des Eingangs | EN 61131-2 Typ 1 NPN/PNP |
Anzahl der Eingänge | 8 |
Anschlussart | Inline-Potenzialverteiler |
Anschlusstechnik | 2-, 3-, 4-Leiter |
Digital: | |
Benennung Ausgang | Digitale Ausgänge |
Anschlussart | Zugfederanschluss |
Anschlusstechnik | 2-, 3-, 4-Leiter |
Montageart | Tragschienenmontage |
Artikelnummer | 2701835 |
Verpackungseinheit | 1 Stück |
Mindestbestellmenge | 1 Stück |
Verkaufsschlüssel | Z1 - # ohne Zuordnung |
Produktschlüssel | DRAAAA |
GTIN | 4046356858588 |
Gewicht pro Stück (inklusive Verpackung) | 4.440 g |
Gewicht pro Stück (exklusive Verpackung) | 2.099 g |
Zolltarifnummer | 85371091 |
Ursprungsland | DE |
ECLASS
ECLASS-13.0 | 27242219 |
ECLASS-15.0 | 27242219 |
ETIM
ETIM 9.0 | EC002581 |
EU RoHS | |
Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja |
Ausnahmeregelungen soweit bekannt | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
EU REACH SVHC | |
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Hexahydromethylphthalic anhydride (CAS-Nr.: Nicht zutreffend) |
Lead (CAS-Nr.: 7439-92-1) |
Ihre Vorteile
Integrierte Ein-/Ausgänge: 8 / 4
Bearbeitungszeit pro 1000 Anweisungen:90 µs (Bit-Datentypen), 1,7 ms (gemischte Datentypen)
Programm-/Datenspeicher: 192 kB / 192 kB
Remanenter Datenspeicher: 8 kB
Versorgungsspannung: 24 V DC
