MCR-VDC-UI-B-DC
-
Spannungsmessumformer
2811116
MCR-Spannungsmessumformer, für Gleichspannungen von 0..(+/-)20 V DC bis 0..(+/-)660 V DC, Ausgangssignal (+/-)10 V/(+/-)20 mA
Produktdetails
| Nutzungsbeschränkung | |
| EMV-Hinweis | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
| Produkttyp | Spannungsmessumformer |
| Konfiguration | INTERBUS |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Funktionalität | |
| Konfiguration | INTERBUS |
| Abgleich Span | ± 20 % |
| Abgleich Zero | ± 20 % |
| Frequenzmessbereich | 40 Hz ... 70 Hz |
| Grenzfrequenz (3 dB) | 40 Hz |
| Prüfspannung Eingang/Ausgang | 1,5 kV (50 Hz, 1 min.) |
| Sprungantwort (10-90%) | 12 ms |
| Temperaturkoeffizient maximal | < 0,015 %/K |
| Übertragungsfehler maximal | < 1 % (vom Endwert) |
| Versorgung | |
| Versorgungsspannungsbereich | 18,5 V DC ... 30,2 V DC |
| Stromaufnahme maximal | < 50 mA |
| Messen | |

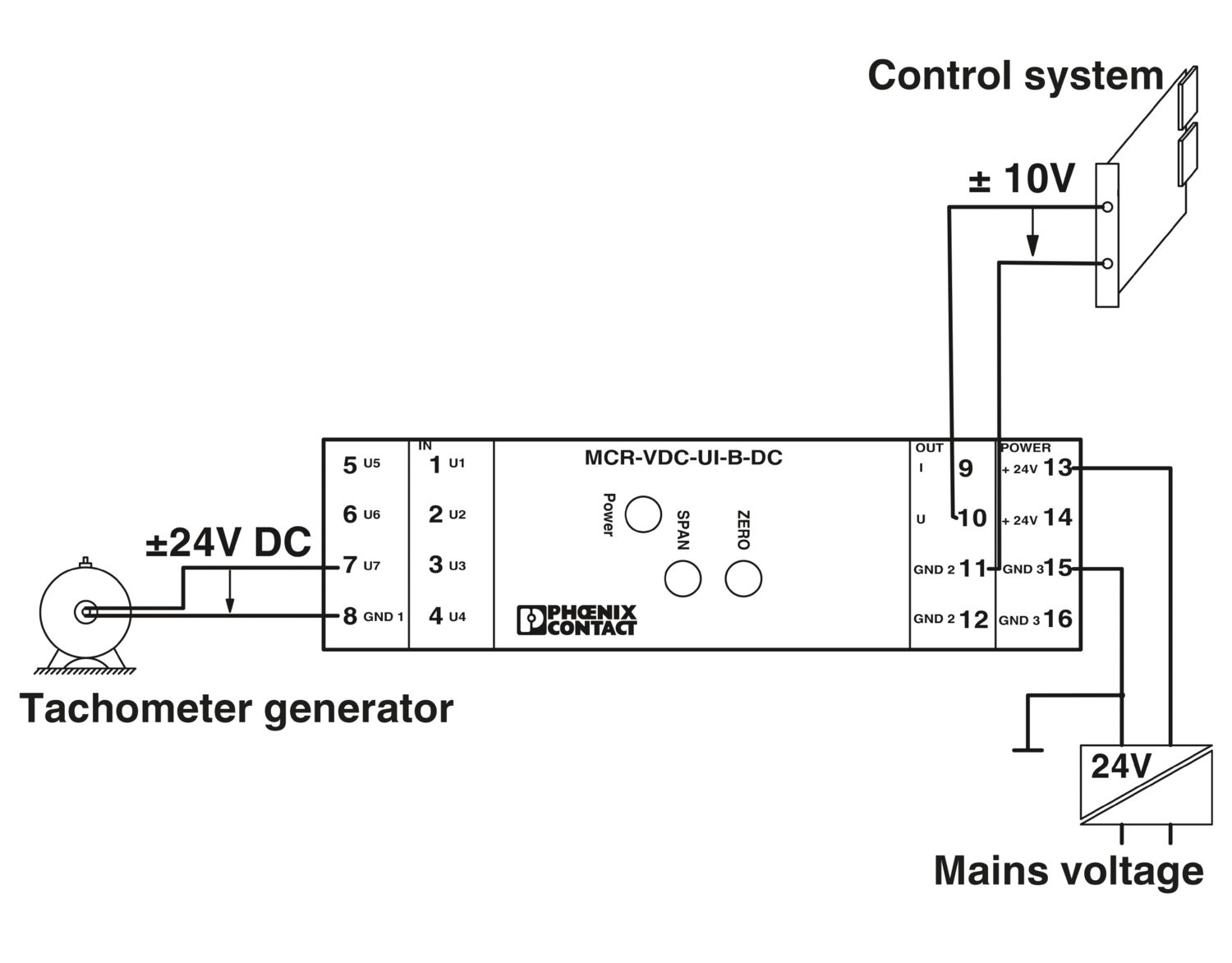

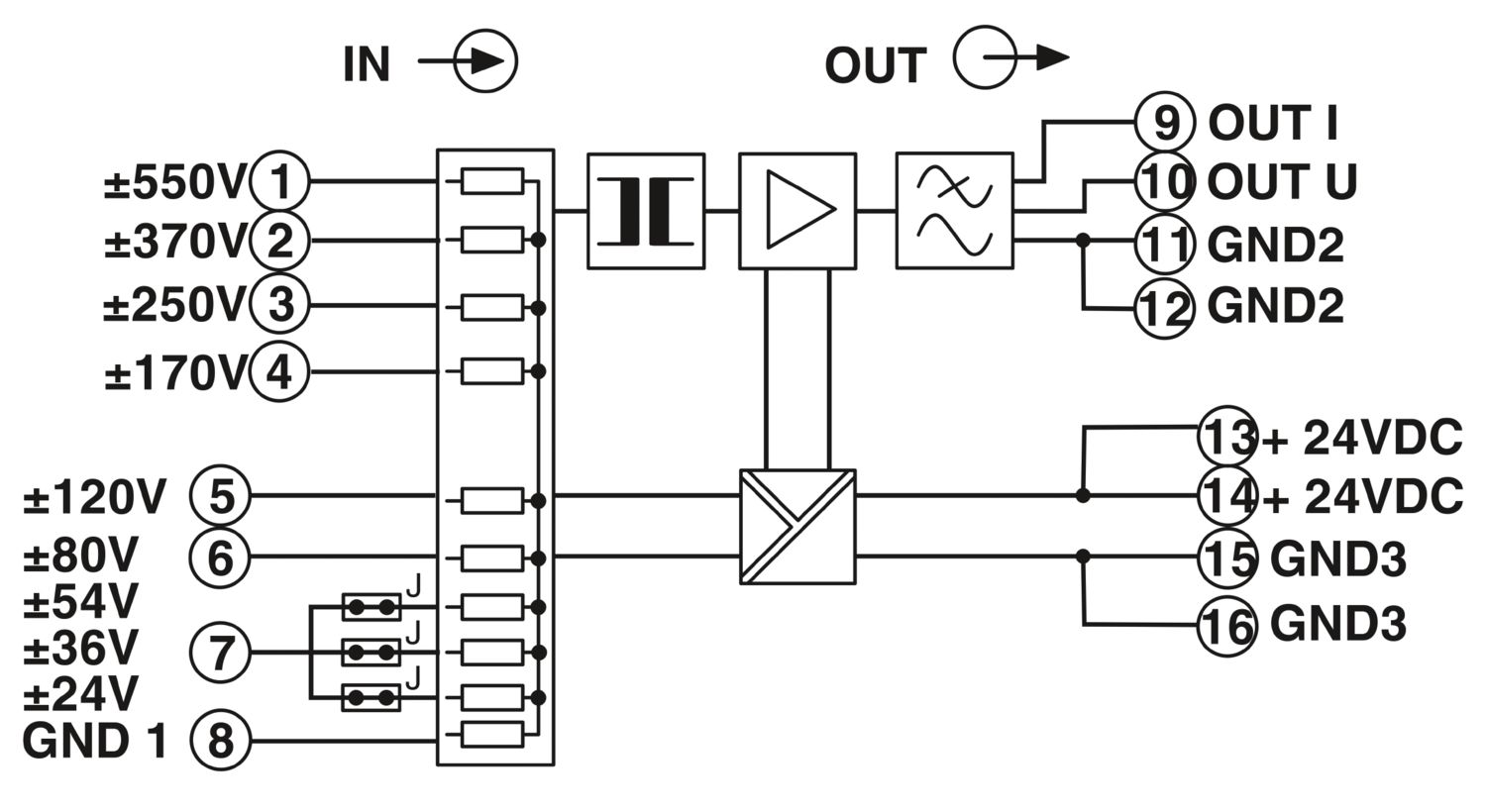

| Beschreibung des Eingangs | ±550-V-Eingang |
| Eingangsspannungsbereich | -550 V DC ... 550 V DC |
| Eingangsspannung maximal | ± 660 V DC (ungeerdet) |
| ± 100 V DC (gegen Erde) | |
| Eingangswiderstand Spannungseingang | 550 kΩ |
| Impulsform | Gleichspannung |
| Messen | |
| Beschreibung des Eingangs | ±370-V-Eingang |
| Eingangsspannungsbereich | -370 V DC ... 370 V DC |
| Eingangswiderstand Spannungseingang | 370 kΩ |
| Messen | |
| Beschreibung des Eingangs | ±250-V-Eingang |
| Eingangsspannungsbereich | -250 V DC ... 250 V DC |
| Eingangswiderstand Spannungseingang | 250 kΩ |
| Messen | |
| Beschreibung des Eingangs | ±170-V-Eingang |
| Eingangsspannungsbereich | -170 V DC ... 170 V DC |
| Eingangswiderstand Spannungseingang | 170 kΩ |
| Messen | |
| Beschreibung des Eingangs | ±120-V-Eingang |
| Eingangsspannungsbereich | -120 V DC ... 120 V DC |
| Eingangswiderstand Spannungseingang | 120 kΩ |
| Messen | |
| Beschreibung des Eingangs | ±80-V-Eingang |
| Eingangsspannungsbereich | -80 V DC ... 80 V DC |
| Eingangswiderstand Spannungseingang | 80 kΩ |
| Messen | |
| Beschreibung des Eingangs | ±54-V-Eingang |
| Eingangsspannungsbereich | -54 V DC ... 54 V DC |
| Eingangswiderstand Spannungseingang | 54 kΩ |
| Messen | |
| Beschreibung des Eingangs | ±36-V-Eingang |
| Eingangsspannungsbereich | -36 V DC ... 36 V DC |
| Eingangswiderstand Spannungseingang | 36 kΩ |
| Messen | |
| Beschreibung des Eingangs | ±24-V-Eingang |
| Eingangsspannungsbereich | -24 V DC ... 24 V DC |
| Eingangswiderstand Spannungseingang | 24 kΩ |
| Signal: Spannungsausgang | |
| Ausgangssignal Spannung | -10 V ... 10 V |
| Ausgangssignal Spannung maximal | ± 15 V |
| Bürde/Ausgangslast Spannungsausgang | > 10 kΩ |
| Ripple | < 50 mVSS |
| Signal: Stromausgang | |
| Ausgangssignal Strom | -20 mA ... 20 mA |
| Ausgangssignal Strom maximal | ± 30 mA |
| Bürde/Ausgangslast Stromausgang | < 500 Ω |
| Ripple | < 50 mVSS |
| Anschlussart | Steckbarer Schraubanschluss |
| Anschlusstechnik | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Maßzeichnung |
|
| Breite | 22,5 mm |
| Höhe | 99 mm |
| Tiefe | 114,5 mm |
| Farbe | grün (RAL 6021) |
| Material Gehäuse | Polyamid PA unverstärkt |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C (keine Betauung) |
| CE | |
| Zertifikat | CE-konform |
| UL, USA / Kanada | |
| Kennzeichnung | cULus |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Störfestigkeit | EN 61000-6-2 |
| Störabstrahlung | |
| Normen/Bestimmungen | EN 61000-6-4 |
Ihre Vorteile
Einstellbare Spannungsbereiche
Bidirektionale Ausgangssignale
3-Wege-Trennung
ZERO/SPAN-Abgleich ±20 %
Werkzeugloses Parametrieren der Messwerte
Teach-in-Konfiguration des Messwertbereichs
