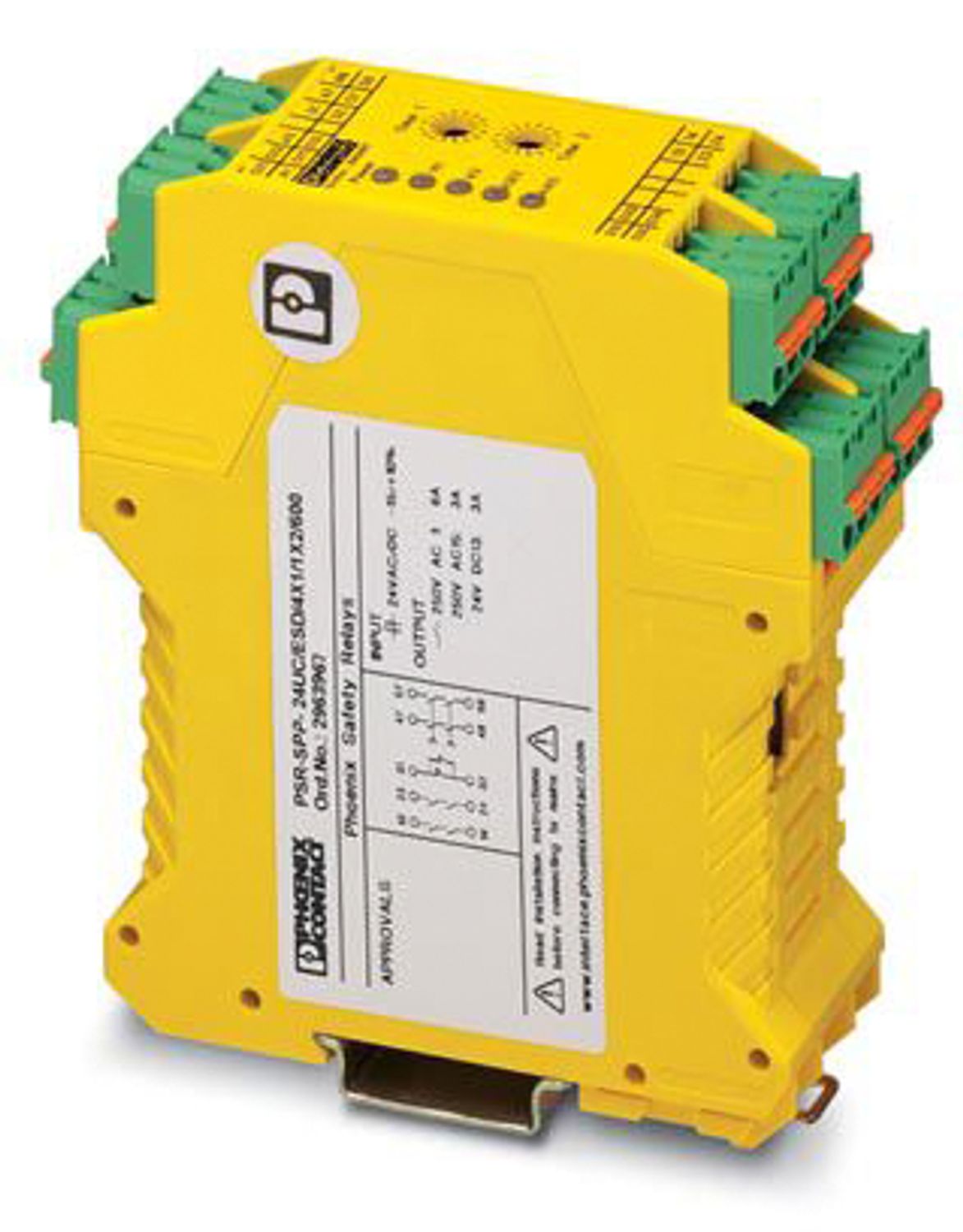

PSR-SPP- 24UC/ESD/4X1/1X2/600 - Sicherheitsrelais
PSR-SPP- 24UC/ESD/4X1/1X2/600
-
Sicherheitsrelais
2963967
Sicherheitsrelais mit einstellbarer Verzögerungszeit 0-600 s, Federkraftvariante
Produktdetails
Alle öffnen
Alle schließen
Technische Daten
Artikeleigenschaften
Produkttyp
Sicherheitsschaltgerät
Anwendung
Not-Halt
Schutztür
Lebensdauer mechanisch
ca. 10
7
Schaltspiele
Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
Überspannungskategorie
III
Verschmutzungsgrad
2
Elektrische Eigenschaften
Maximale Verlustleistung bei Nennbedingung
6,36 W
Nennbetriebsart
100 % ED
Prüfspannung Relaiskontakt/Relaiskontakt
4 kV
Prüfspannung Relaiswicklung/Relaiskontakt
6 kV
Luft- und Kriechstrecken zwischen den Stromkreisen
Bemessungsisolationsspannung
250 V
Bemessungsstoßspannung / Isolierung
4 kV
Eingangsdaten
Allgemein
Eingangsnennspannung U
N
24 V AC/DC (weitere Spannungen auf Anfrage)
Eingangsspannungsbereich bezogen auf U
N
0,85 ... 1,1
Typischer Eingangsstrom bei U
N
550 mA AC
265 mA DC
Spannung an Eingangs-, Start- und Rückführkreis
ca. 24 V DC
Ansprechzeit typisch
45 ms
Rückfallzeit typisch
45 ms (einstellbare Rückfallzeit (K3,K4) 0,05 s ... 600 s)
Wiederbereitschaftszeit
1 s
Ausgangsdaten
Kontaktausführung
4 Freigabestrompfade
1 Meldestrompfad
Kontaktmaterial
AgSnO
2
, + 0,2 µm Au
Schaltspannung maximal
250 V AC/DC
Schaltspannung minimal
15 V AC/DC
Grenzdauerstrom
6 A (Summenstrom auf Anfrage)
Einschaltstrom maximal
6 A
Einschaltstrom minimal
25 mA
Abschaltleistung (ohmsche Last) maximal
auf Anfrage
Abschaltleistung (induktive Last) maximal
auf Anfrage
Schaltleistung minimal
0,4 W
Ausgangssicherung
6 A (flink)
Anschlussdaten
Leiteranschluss
Anschlussart
Push-in-Anschluss
Leiterquerschnitt starr
0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel
0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse
0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6)
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse
0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6)
Leiterquerschnitt AWG
24 ... 16
Abisolierlänge
8 mm
Maße
Breite
35 mm
Höhe
112 mm
Tiefe
114,5 mm
Materialangaben
Farbe
gelb
Kennwerte
Kategorie
4
2
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Schutzart
IP54
Schutzart Einbauort minimal
IP54
Umgebungstemperatur (Betrieb)
-20 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)
-40 °C ... 70 °C
Max. zul. Luftfeuchtigkeit (Lagerung/Transport)
75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Max. zul. Luftfeuchtigkeit (Betrieb)
75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Normen und Bestimmungen
Luft- und Kriechstrecken zwischen den Stromkreisen
Normen/Bestimmungen
DIN EN 50178/VDE 0160
Montage
Montagehinweis
anreihbar ohne Abstand
Einbaulage
beliebig
Kaufmännische Daten
Artikelnummer
2963967
Verpackungseinheit
1 Stück
Mindestbestellmenge
1 Stück
Produktschlüssel
DNA131
GTIN
4017918908492
Gewicht pro Stück (inklusive Verpackung)
412,6 g
Gewicht pro Stück (exklusive Verpackung)
412,6 g
Ursprungsland
DE
Environmental product compliance
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)
Kein Stoff mit einem Massenanteil von mehr als 0,1 %
Kompatible Produkte
Alle öffnen
Alle schließen
Zubehör
CRIMPFOX 6
-
Presszange
1212034
Produkthilfe
