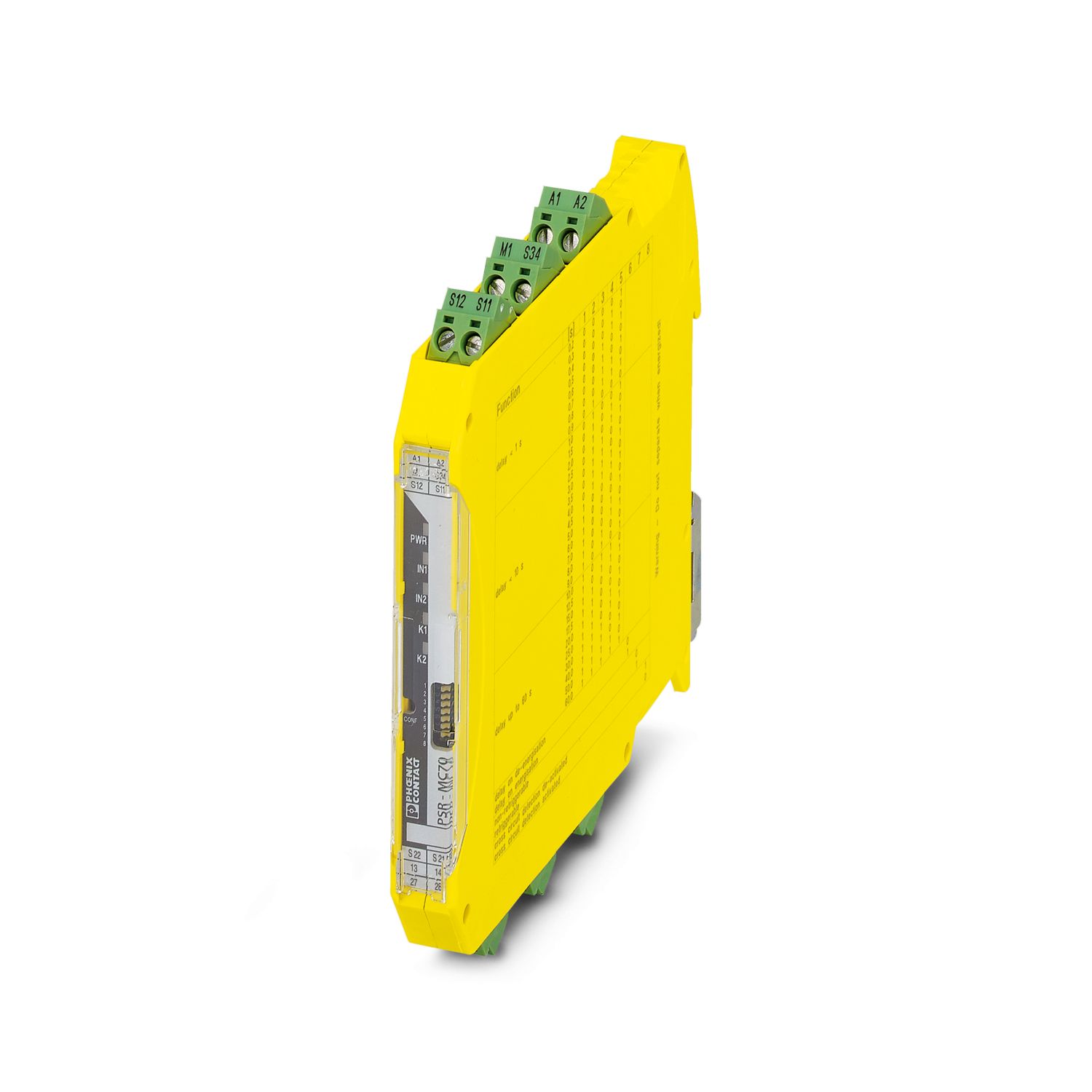

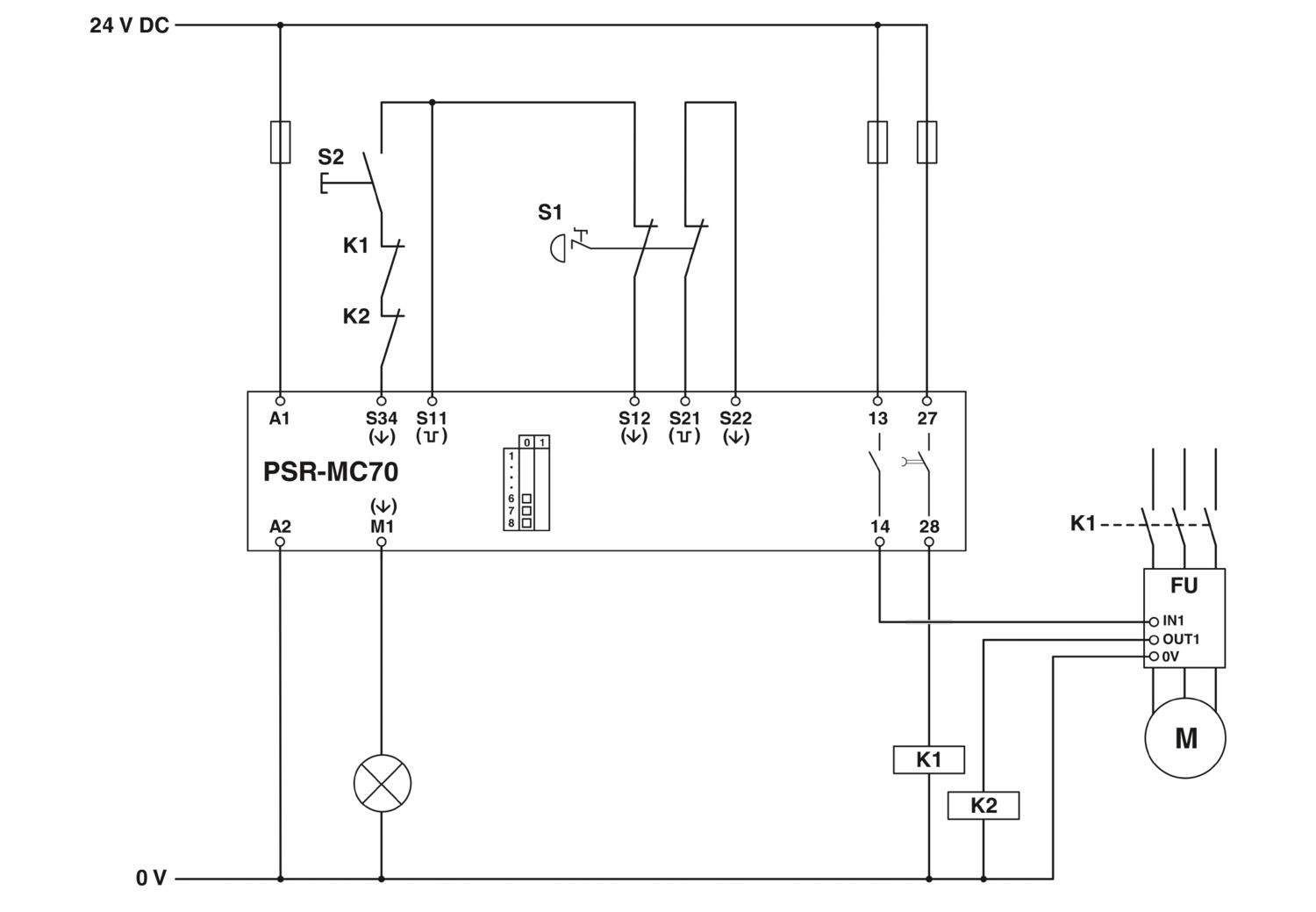

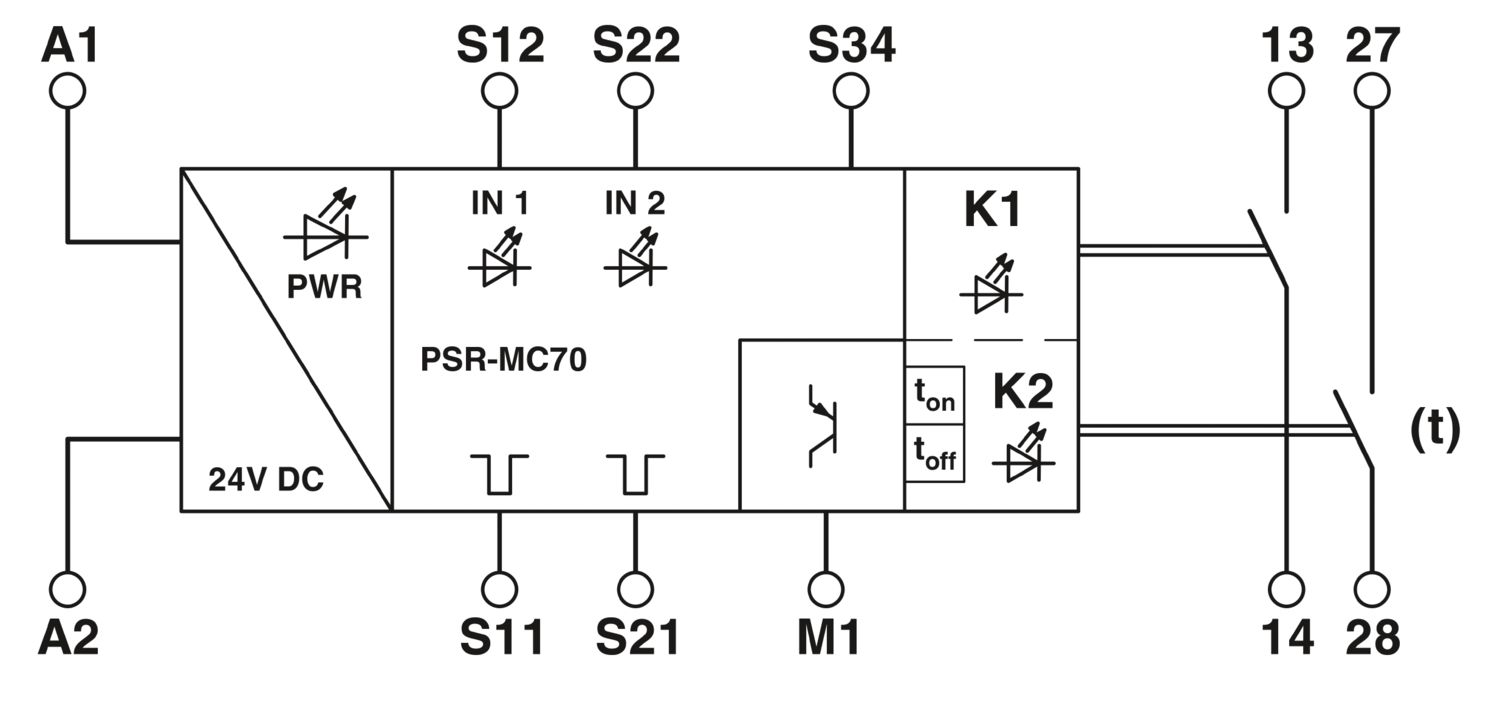

PSR-MC70-2NO-1DO-24DC-SP
-
Sicherheitsrelais
2702095
Sicherheitsrelais für Not-Halt, Schutztüren, Lichtgitter bis SIL 1, Cat. 1, PL c, 1- oder 2-kanaliger Betrieb, Querschlusserkennung, retriggerbar, Rückfall-/Anzugsverzögerung 0,2 s ... 60 s, 2 Freigabestrompfade, US = 24 V DC, steckbare Push-in-Klemme
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Produkttyp | Sicherheitsrelais |
| Produktfamilie | PSRmini |
| Anwendung | Not-Halt |
| Schutztür | |
| Lichtgitter | |
| Ansteuerung | 1- und 2-kanalig |
| Relaistyp | Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3 |
| Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Zeiten | |
| Ansprechzeit typisch | < 35 ms (automatischer Start) |
| < 30 ms (manueller, überwachter Start) | |
| Rückfallzeit typisch | < 20 ms (bei Ansteuerung über S12 (nur für unverzögerten Kontakt 13/14)) |
| < 5 ms (bei Unterbrechung über A1; eine applikative Absteuerung über A1/A2 ist nicht zulässig) | |
| Verzögerungszeitbereich | 0,2 s ... 60 s ±5 % (einstellbar für 27/28) |
| Wiederanlaufzeit | < 1 s (Boot-Zeit) |
| Maximale Verlustleistung bei Nennbedingung | 3,58 W (bei US = 30 V, IL² = 72 A²) |
| Nennbetriebsart | 100 % ED |
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Bemessungsisolationsspannung | 250 V AC |
| 250 V AC | |
| Bemessungsstoßspannung / Isolierung | Siehe Datenblatt, Kapitel "Isolationskoordination". |
| Versorgung | |
| Benennung | A1/A2 |
| Bemessungssteuerstromkreisspeisespannung US | 19,2 V DC ... 30 V DC |
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC -20 % / +25 % |
| Bemessungssteuerspeisestrom IS | typ. 50 mA |
| Leistungsaufnahme an US | typ. 1,2 W |
| Einschaltstrom | typ. 25 A (Δt = 10 µs bei Us) |
| Filterzeit | 10 ms (Für die Logik. An A1 bei Spannungseinbrüchen bei Us ) |
| Schutzbeschaltung | Überspannungsschutz; Suppressordiode |
| Verpolschutz für Bemessungssteuerstromkreisspeisespannung | |
| Digital: Sensorkreis (S12, S22) | |
| Beschreibung des Eingangs | sicherheitsgerichtete Sensoreingänge |
| Anzahl der Eingänge | 2 |
| Eingangsspannungsbereich "0"-Signal | 0 V DC ... 5 V DC |
| Eingangsstrombereich "0"-Signal | 0 mA ... 2 mA |
| Einschaltstrom | < 11 mA (typ. bei US) |
| Filterzeit | max. 3 ms (Testpulsbreite Low-Testpulse) |
| min. 21 ms (Testpulsrate Low-Testpulse) | |
| Testpulsrate = 7 x Testpulsbreite | |
| Gleichzeitigkeit | ∞ |
| Max. zulässiger Gesamtleitungswiderstand | 150 Ω |
| Stromaufnahme | < 4,1 mA (typ. bei US) |
| Digital: Startkreis (S34) | |
| Beschreibung des Eingangs | nicht sicherheitsgerichtet |
| Anzahl der Eingänge | 1 |
| Einschaltstrom | < 8,6 mA (typ. bei US) |
| Filterzeit | max. 3 ms (Testpulsbreite Low-Testpulse) |
| min. 21 ms (Testpulsrate Low-Testpulse) | |
| Testpulsrate = 7 x Testpulsbreite | |
| Max. zulässiger Gesamtleitungswiderstand | 150 Ω |
| Spannung an Eingangs-, Start- und Rückführkreis | 24 V DC -20 % / +25 % |
| Stromaufnahme | < 3,2 mA (typ. bei US) |
| Relais: Freigabestrompfade (13/14, 27/28) | |
| Beschreibung des Ausgangs | sicherheitsgerichtete Schließerkontakte |
| Anzahl der Ausgänge | 1 (unverzögert, einkanalig) |
| 1 (verzögert, einkanalig) | |
| Kontaktausführung | 2 Freigabestrompfade |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung | min. 12 V AC/DC |
| max. 250 V AC/DC | |
| Schaltleistung | min. 60 mW |
| Einschaltstrom | min. 3 mA |
| max. 6 A | |
| Schaltvermögen nach IEC 60947-5-1 | 2 A (AC15) |
| 4 A (DC13) | |
| Grenzdauerstrom | max. 6 A |
| Quadr. Summenstrom | 72 A2 (Derating beachten) |
| Schaltfrequenz | max. 0,1 Hz |
| Lebensdauer mechanisch | 10x 106 Schaltspiele |
| Ausgangssicherung | 6 A gL/gG (Schließer) |
| 4 A gL/gG (für Low-Demand-Applikationen) | |
| Melden: M1 | |
| Beschreibung des Ausgangs | PNP |
| nicht sicherheitsgerichtet | |
| Anzahl der Ausgänge | 1 |
| Spannung | ca. 23 V DC (US - 1 V) |
| Strom | max. 100 mA |
| Einschaltstrom maximal | 500 mA (Δt = 1 ms bei Us) |
| Kurzschlussschutz | ja |
| Anschlusstechnik | |
| steckbar | ja |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6) |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6) |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 8 mm |
| Statusanzeige | 5 x LED Bi-Colour |
| Breite | 12,5 mm |
| Höhe | 116,6 mm |
| Tiefe | 114,5 mm |
| Farbe (Gehäuse) | gelb (RAL 1018) |
| Material Gehäuse | PA |
| Sicherheitstechnische Daten | |
| Stopp-Kategorie | 1 |
| Sicherheitstechnische Daten: EN ISO 13849 | |
| Kategorie | 1 (abhängig von der Applikation bis Kat. 3) |
| Performance Level (PL) | c (abhängig von der Applikation bis PL e) |
| Sicherheitstechnische Daten: IEC 61508 - High-Demand | |
| Safety Integrity Level (SIL) | 1 (abhängig von der Applikation bis SIL 3) |
| Sicherheitstechnische Daten: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 1 (abhängig von der Applikation bis SIL 3) |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Schutzart Einbauort minimal | IP54 |
| Umgebungstemperatur (Betrieb) | -35 °C ... 60 °C (Derating beachten) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Einsatzhöhe | ≤ 2000 m (über NN) |
| Max. zul. Luftfeuchtigkeit (Lagerung/Transport) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Schock | 15g |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g |
| CE | |
| Kennzeichnung | CE-konform |
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Normen/Bestimmungen | IEC 60644-1 |
| Montageart | Tragschienenmontage |
| Montagehinweis | siehe Derating-Kurve |
| Einbaulage | vertikal oder horizontal |
| Artikelnummer | 2702095 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Verkaufsschlüssel | G1 - Relais |
| Produktschlüssel | DNA181 |
| GTIN | 4046356952477 |
| Gewicht pro Stück (inklusive Verpackung) | 144,9 g |
| Gewicht pro Stück (exklusive Verpackung) | 126,6 g |
| Zolltarifnummer | 85371098 |
| Ursprungsland | DE |
ECLASS
| ECLASS-13.0 | 27371819 |
ETIM
| ETIM 9.0 | EC001449 |
UNSPSC
| UNSPSC 21.0 | 39122200 |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja |
| Ausnahmeregelungen soweit bekannt | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Lead (CAS-Nr.: 7439-92-1) |
| SCIP | 05da858d-1b9b-4abc-a4f8-77cb3cee390c |
