SAC-8P- 1,0-28X/M12FS OD
-
Sensor-/Aktor-Kabel
1414285

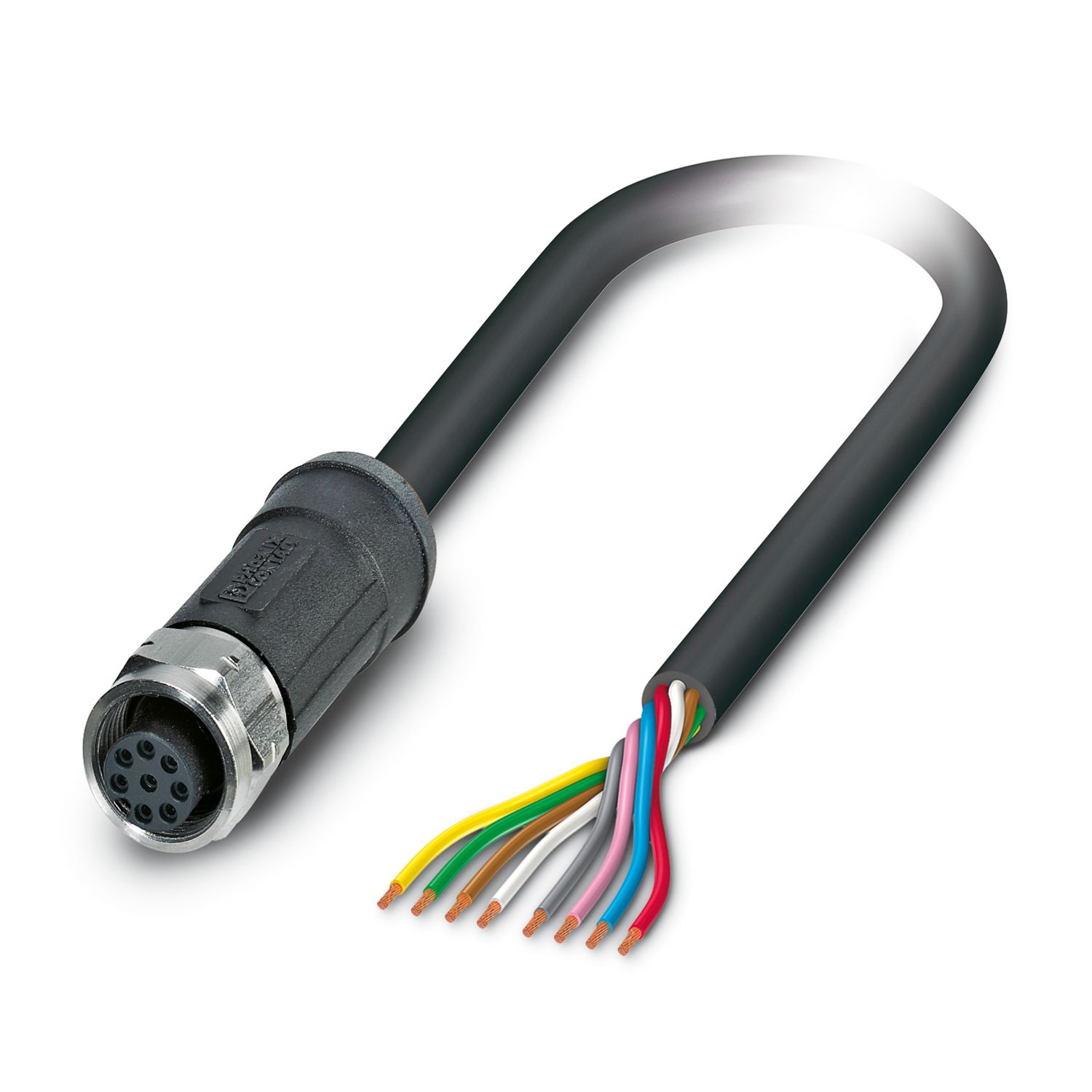

Sensor-/Aktor-Kabel, 8-polig, PE-X halogenfrei, schwarzgrau RAL 7021, freies Leitungsende, auf Buchse gerade M12, Kodierung: A, Kabellänge: 1 m, für Außenanwendungen, mit Edelstahlrändel
Produktdetails
| Produkttyp | Sensor-/Aktor-Kabel |
| Anwendung | Außenbereiche |
| Polzahl | 8 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Isolationseigenschaften | |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | FPM |
| Material Griffkörper | PP |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PP |
| Material Verschraubung | Edelstahl |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 30 V AC |
| 30 V DC | |
| Nennstrom IN | 2 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |
| Leiteranschluss | |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
| Anschluss 1 | |
| Bauform | freies Leitungsende |
| Anschluss 2 | |
| Bauform | Buchse gerade M12 |
| Polzahl | 8 |
| Kodierungsart | A |
| Leitungslänge | 1 m |
| PE-X schwarz [28X] | |
| Maßzeichnung |
|
| Leitungsgewicht | 65 kg/km |
| Polzahl | 8 |
| Geschirmt | nein |
| Leitungstyp | PE-X schwarz [28X] |
| Leiteraufbau Signalleitung | 32x 0,10 mm |
| AWG Signalleitung | 24 |
| Leitungsquerschnitt | 8x 0,25 mm² |
| Aderdurchmesser inklusive Isolierung | 1,17 mm ±0,02 mm |
| Leitungsaußendurchmesser | 6,80 mm ±0,2 mm |
| Außenmantel, Material | PE-X |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Material Leiter | blanke Cu-Litze |
| Material Füller | PP-Garn |
| Material Aderisolation | PE-X |
| Einzelader, Farbe | weiß, braun, grün, gelb, grau, rosa, blau, rot |
| Wandstärke Isolierung | ca. 0,25 mm (Aderisolierung) |
| Wandstärke Außenmantel | ca. 1,30 mm |
| Gesamtverseilung | 8 Adern um Füller zur Seele |
| Schlaglänge Gesamtverseilung | 67 mm |
| Leiterwiderstand max. | ≤ 78 Ω/km (bei 20 °C) |
| Isolationswiderstand | ≥ 100 MΩ*km (bei 20 °C) |
| Nennspannung Kabel | ≤ 300 V AC |
| Prüfspannung | ≥ 3000 V AC (Spark Test) |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 34 mm |
| Kleinster Biegeradius, beweglich verlegt | 68 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 2000000, Biegeradius: 10 x D, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s² |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach DIN EN 50267-2-1 | |
| Flammwidrigkeit | nach DIN EN 60332-1-2 |
| nach DIN EN 50266-2-5 | |
| Ölbeständigkeit | nach DIN EN 60811-2-1, 168 h bei 100 °C |
| nach DIN EN 50306 | |
| Sonstige Beständigkeit | beständig gegen Kraftstoffe (nach IEC 60811, 168 h bei 70 °C) |
| UV-beständig (nach DIN VDE 0276-605) | |
| Besondere Eigenschaften | strahlenvernetzt |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Kabel, feste Verlegung) |
| -15 °C ... 105 °C (Kabel, bewegliche Verlegung) | |
| 20 °C ±5 °C (Kabel, Schleppketteneinsatz) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
| Umgebungstemperatur (Betrieb) (Stecker/Buchse) | -40 °C ... 105 °C (Stecker/Buchse) |
| Umgebungstemperatur (Betrieb) (Betrieb) | -40 °C ... 85 °C (bei raschen Temperaturwechseln (nach IEC 60512-11-4)) |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
