UL Listed
Zulassungs-ID: FILE E 221474| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 125 V | 4 A |
cUL Listed
Zulassungs-ID: FILE E 221474| Nennspannung UN | Nennstrom IN | Querschnitt AWG | Querschnitt mm2 | |
|---|---|---|---|---|
| 125 V | 4 A |
SAC-5P-M12MS/0,3-PVC/FS VA 3/4
-
Sensor-/Aktor-Kabel
1410525
Sensor-/Aktor-Kabel, 5-polig, PVC, schwarz RAL 9005, Stecker gerade M12, Kodierung: A, auf Buchse gerade M12, Kodierung: A, Kabellänge: 0,3 m, Sonderbeschaltung, Pinbelegung: 1-1; 2-2; 3-4; 4-3; 5-5
Produktdetails
| Produkttyp | Sensor-/Aktor-Kabel |
| Polzahl | 5 |
| Anzahl der Kabelabgänge | 1 |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | NBR |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Verschraubung | Edelstahl |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |

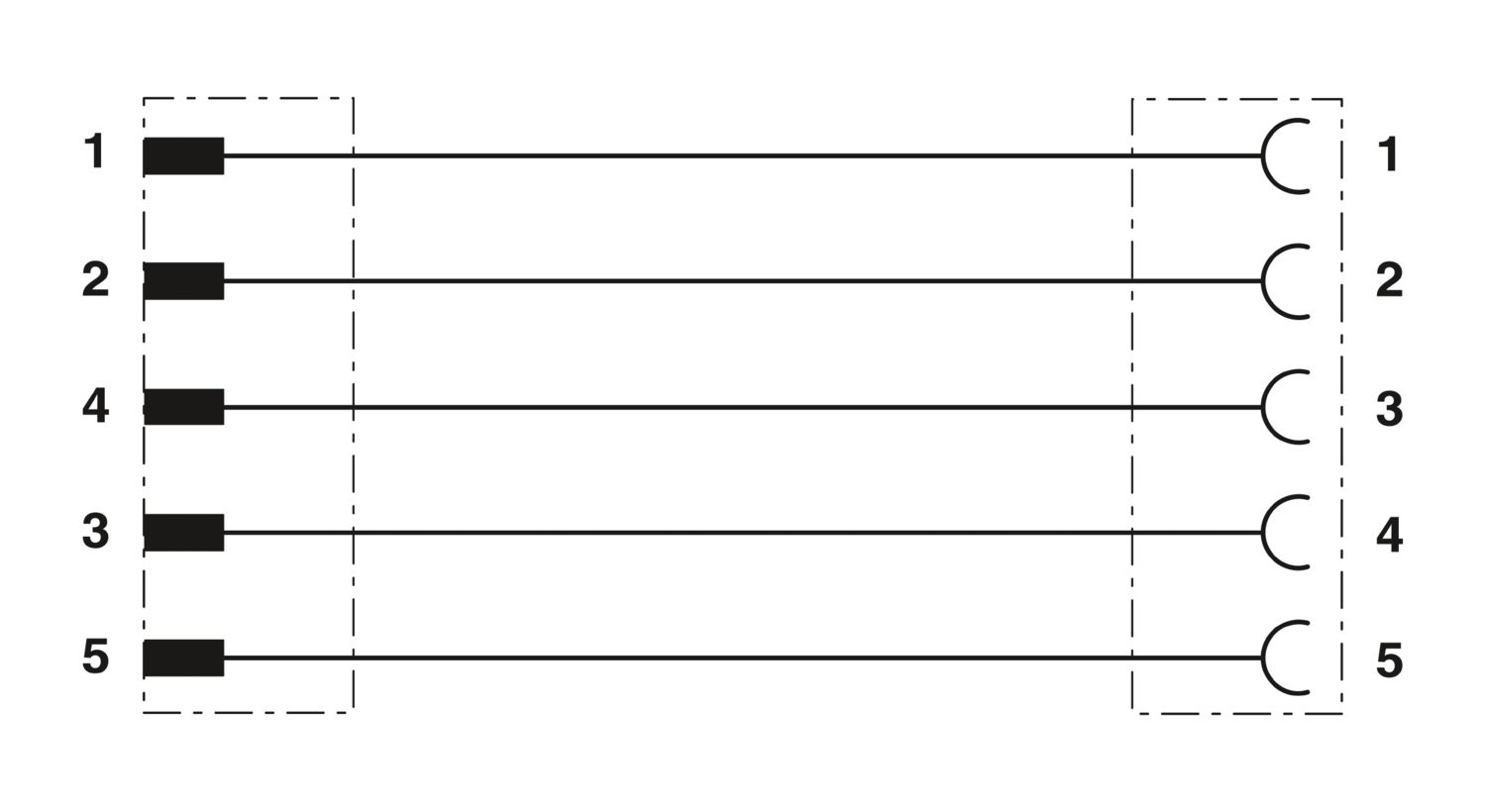

| Anschlussbelegung | |
| Kontakt | Farbe (Signalbezeichnung) | Kontakt (optional) | 1 (M12-Stecker) | BN | 1 (M12-Buchse) |
| 2 (M12-Stecker) | WH | 2 (M12-Buchse) | |
| 3 (M12-Stecker) | BK | 4 (M12-Buchse) | |
| 4 (M12-Stecker) | BU | 3 (M12-Buchse) | |
| 5 (M12-Stecker) | GNYE | 5 (M12-Buchse) | |
| Anschluss 1 | |
| Bauform | Stecker gerade M12 |
| Polzahl | 5 |
| Kodierungsart | A |
| Anschluss 2 | |
| Bauform | Buchse gerade M12 |
| Polzahl | 5 |
| Kodierungsart | A |
| Leitungslänge | 0,3 m |
| PVC schwarz [PVC] | |

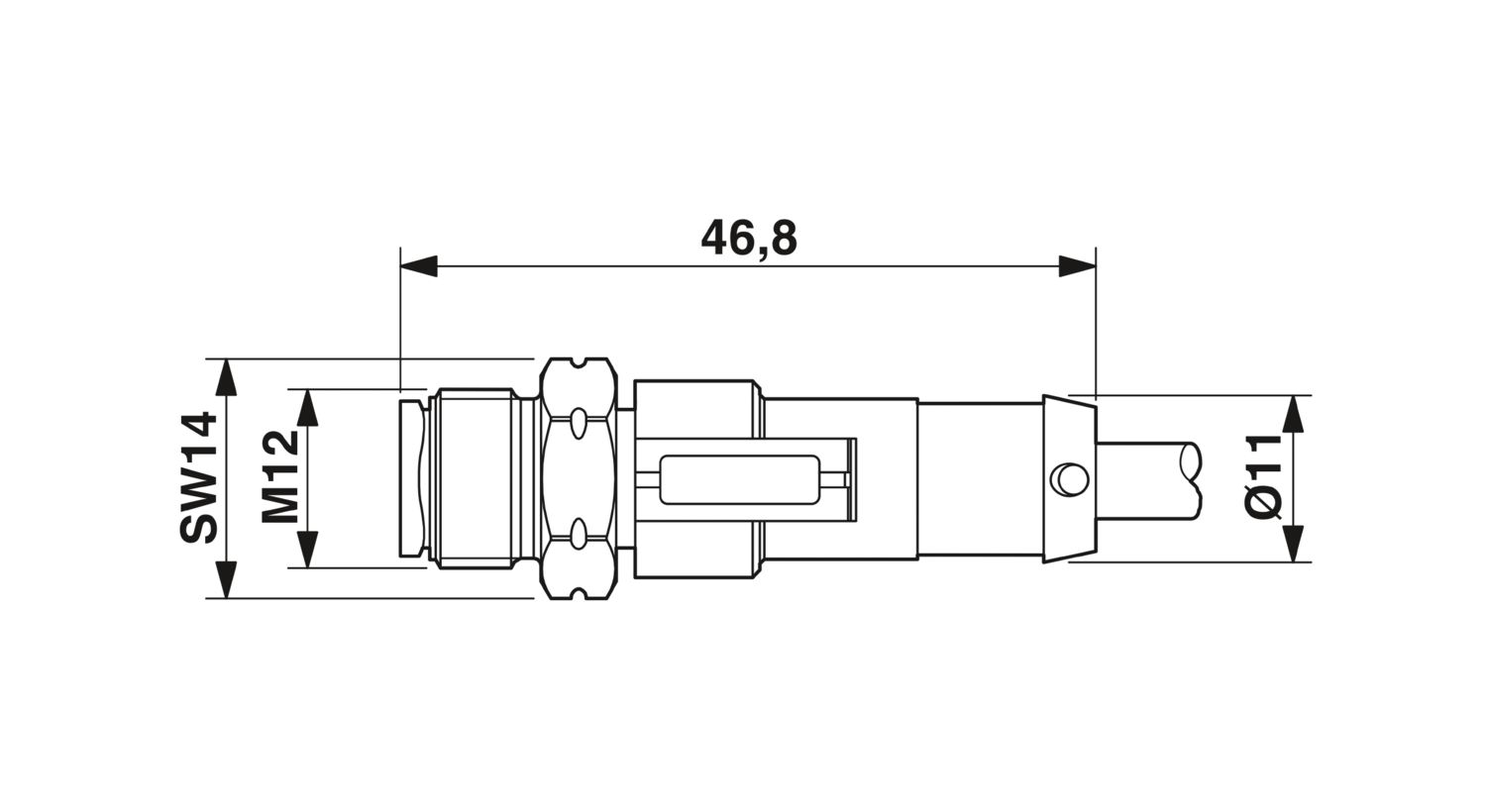

| Maßzeichnung |
|
| Leitungsgewicht | 51 kg/km |
| UL AWM Style | 2464 / 1729 (80 °C / 300 V) |
| Polzahl | 5 |
| Geschirmt | nein |
| Leitungstyp | PVC schwarz [PVC] |
| Leiteraufbau Signalleitung | 19x 0,15 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 5x 0,34 mm² (Signalleitung) |
| Aderdurchmesser inklusive Isolierung | 1,26 mm ±0,05 mm |
| Leitungsaußendurchmesser | 5,00 mm ±0,15 mm |
| Außenmantel, Material | PVC |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PVC |
| Einzelader, Farbe | braun, weiß, blau, schwarz, grün/gelb |
| Wandstärke Isolierung | ≥ 0,23 mm (Aderisolierung) |
| Wandstärke Außenmantel | ≥ 0,76 mm |
| Gesamtverseilung | 5 Adern um Füller zur Seele |
| Leiterwiderstand max. | max. 57 Ω/km (bei 20 °C) |
| Isolationswiderstand | ≥ 200 MΩ*km (bei 20 °C) |
| Nennspannung Kabel | ≤ 300 V |
| Prüfspannung | ≥ 3000 V |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 25 mm |
| Kleinster Biegeradius, beweglich verlegt | 50 mm |
| Flammwidrigkeit | UL VW-1 |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C (Kabel, feste Verlegung) |
| -10 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP68 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
| -25 °C ... 80 °C (Kabel, feste Verlegung) | |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
