SAC-3P-M12MS/ 0,3-100/C-1L-S
-
Sensor-/Aktor-Kabel
1576960

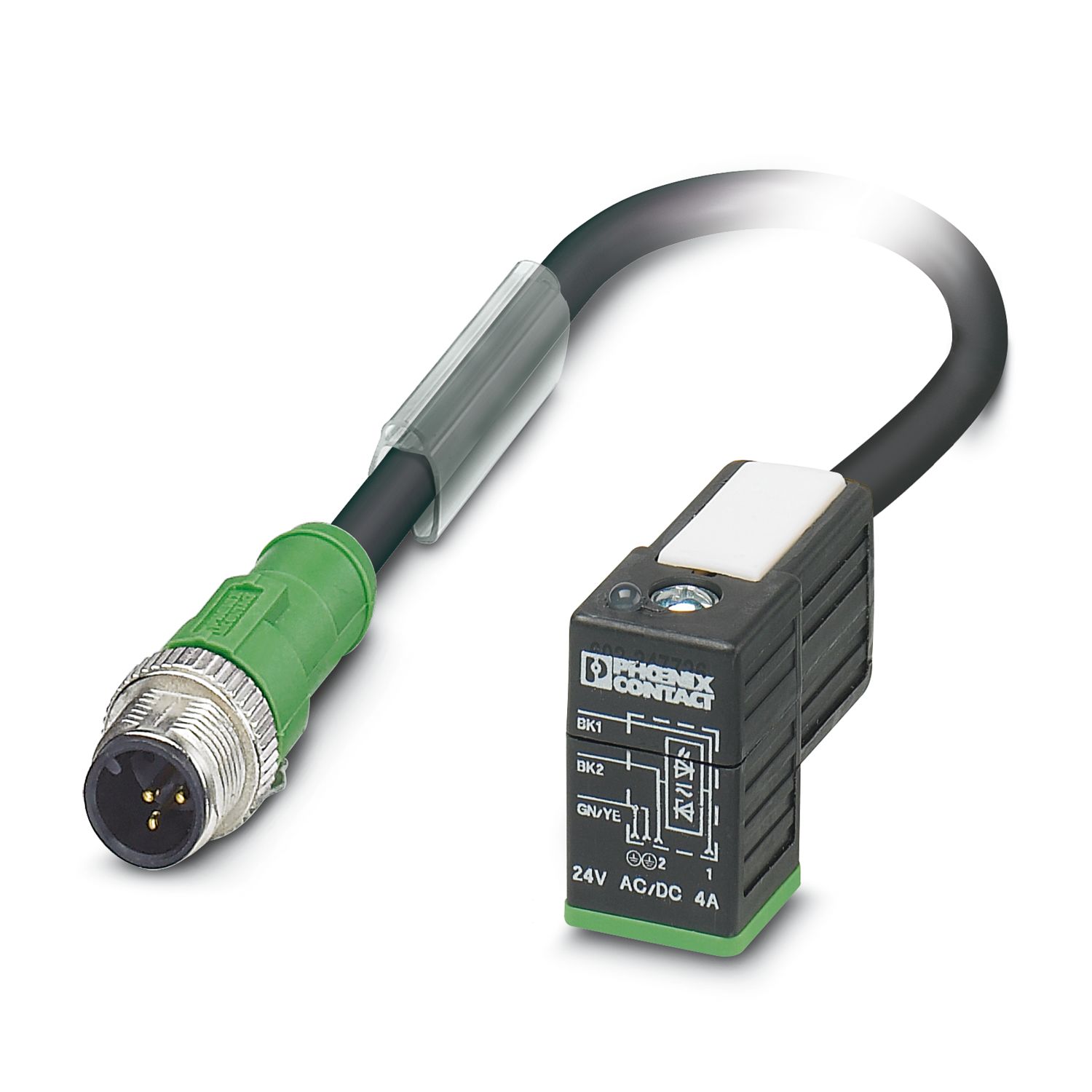

Sensor-/Aktor-Kabel, 3-polig, PUR/PVC, grau RAL 7001, Stecker gerade M12, Kodierung: A, mit 1 LED, auf Ventilstecker C (8 mm), mit 1 LED, Beschaltung: Z-Diode, Kabellänge: 0,3 m
Produktdetails
| Produkttyp | Sensor-/Aktor-Kabel mit Ventilsteckern |
| Polzahl | 3 |
| Anzahl der Kabelabgänge | 1 |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | TPU |
| Material Gehäuse Ventilstecker | PBT |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Kontakt | CuSn |
| Material Kontakteinsatz Ventilstecker | PBT |
| Material Kontaktoberfläche | Ag |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 24 V |
| Nennstrom IN | 4 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Statusanzeige | 1 LED |
| Statusanzeige vorhanden | ja |
| Anschluss 1 | |
| Bauform | Stecker gerade M12 |
| Polzahl | 3 |
| Kodierungsart | A |
| Anschluss 2 | |
| Bauform | Ventilstecker C (8 mm) |
| Polzahl | 3 |
| Material | CuSn (Kontakt) |
| Ag (Kontaktoberfläche) | |
| PBT (Kontaktträger) | |
| PBT (Gehäuse) | |
| Schutzbeschaltung | Z-Diode |
| Leitungslänge | 0,3 m |
| PUR/PVC grau [100] | |
| Polzahl | 3 |
| Geschirmt | nein |
| Leitungstyp | PUR/PVC grau [100] |
| Leiteraufbau Signalleitung | 24x 0,20 mm |
| AWG Signalleitung | 18 |
| Leitungsquerschnitt | 3x 0,75 mm² (Signalleitung) |
| Aderdurchmesser inklusive Isolierung | ca. 1,8 mm (Signalleitung) |
| Leitungsaußendurchmesser | 5,20 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | grau RAL 7001 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PVC |
| Einzelader, Farbe | schwarz 1, schwarz 2, grün/gelb |
| Wandstärke Isolierung | ca. 0,34 mm (Aderisolierung) |
| ca. 0,30 mm (Innenmantel) | |
| ca. 0,35 mm (Außenmantel) | |
| Gesamtverseilung | 3 Adern konzentrisch verseilt |
| Schlaglänge Gesamtverseilung | 83 mm |
| Isolationswiderstand | ≥ 1 MΩ*km |
| Nennspannung Kabel | 240 V |
| Prüfspannung | 2000 V |
| Kleinster Biegeradius, fest verlegt | 63 mm |
| Kleinster Biegeradius, beweglich verlegt | 63 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 2000000, Biegeradius: 63 mm, Verfahrweg: 5 m, Verfahrgeschwindigkeit: 3 m/s |
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C (Kabel, feste Verlegung) |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
| -20 °C ... 80 °C (Ventilstecker) | |
| -30 °C ... 70 °C (Kabel, feste Verlegung) | |
| -5 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
| Artikelnummer | 1576960 |
| Verpackungseinheit | 50 Stück |
| Mindestbestellmenge | 50 Stück |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Produktschlüssel | AF1DNA |
| GTIN | 4046356449397 |
| Gewicht pro Stück (inklusive Verpackung) | 38,9 g |
| Gewicht pro Stück (exklusive Verpackung) | 38,9 g |
| Zolltarifnummer | 85444290 |
| Ursprungsland | DE |
ECLASS
| ECLASS-13.0 | 27060312 |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
