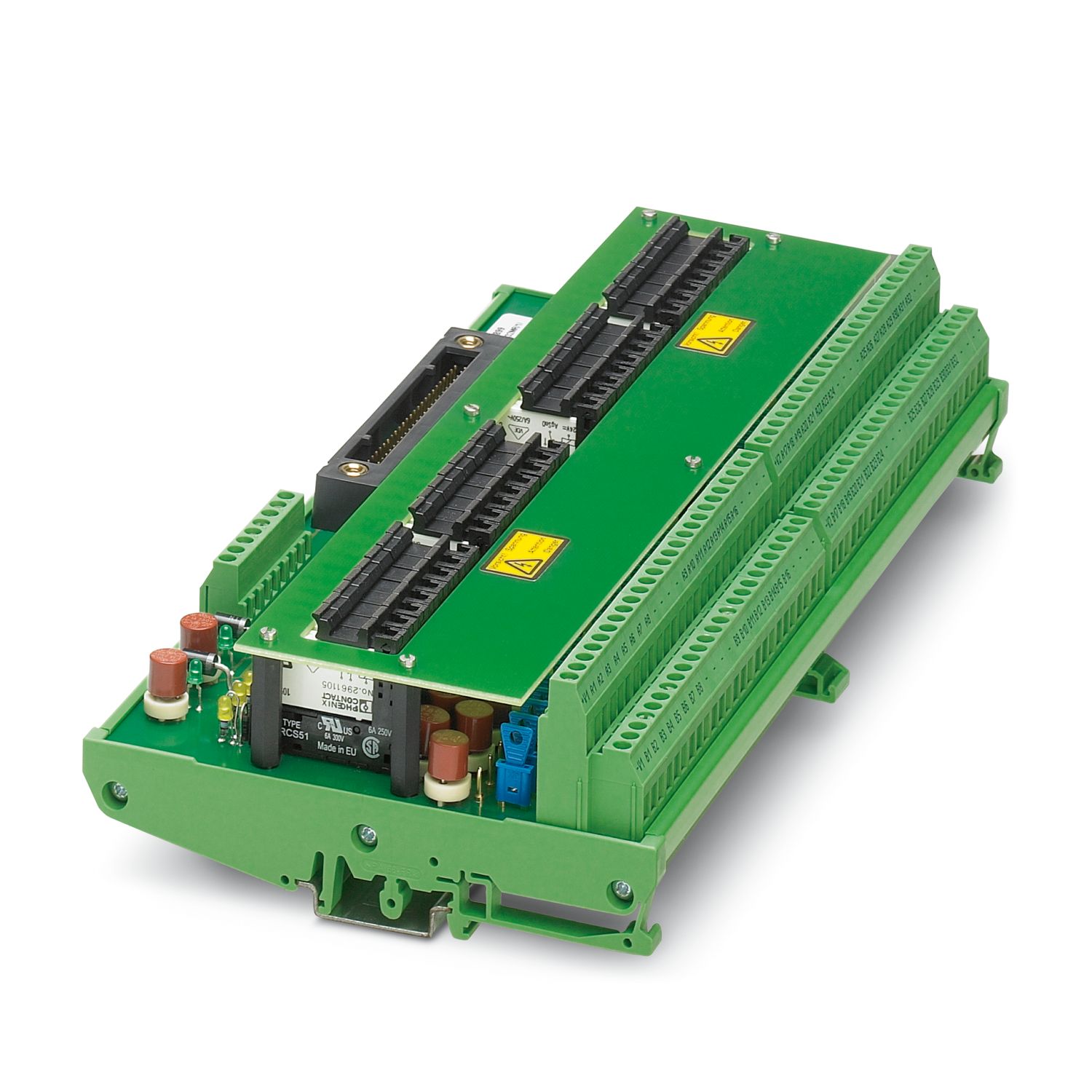

UM-KS50/32MR/1/ADV551/SC/SO207 - Relaismodul

2900899

32-kanaliges VARIOFACE-Relaismodul mit Schraubanschluss und 50-poligem Systemanschluss. Redundant ausgeführt ist die Spannungsversorgung, für Yokogawa ADV 551 Karte

Produktdetails

Produkttyp	Übergabemodul
Anzahl der Kanäle	32
Isolationseigenschaften: Luft- und Kriechstrecken Eingang/Ausgang
Isolierung	Sichere Trennung, verstärkte Isolierung
Überspannungskategorie	III
Verschmutzungsgrad	2
Isolationseigenschaften: Luft- und Kriechstrecken Ausgang/Ausgang
Isolierung	Basisisolierung
Überspannungskategorie	III
Verschmutzungsgrad	2

Luft- und Kriechstrecken Eingang/Ausgang
Bemessungsisolationsspannung	300 V
Bemessungsstoßspannung	6 kV (1,2 / 50 μs)
Luft- und Kriechstrecken Ausgang/Ausgang
Bemessungsisolationsspannung	300 V
Bemessungsstoßspannung	4 kV (1,2 / 50 μs)
Unterstützte Steuerung YOKOGAWA CS3000 CentumVP
Passende I/O-Karte	ADV551
	ADV561
Unterstützte Steuerung YOKOGAWA STARDOM
Passende I/O-Karte	NFDV551
	NFDV561

Eingangsnennspannung U_N	24 V DC
Eingangsspannungsbereich bezogen auf U_N	0,8 ... 1,1
Eingangsspannungsbereich	19,2 V DC ... 26,4 V DC
Typischer Eingangsstrom bei U_N	9 mA (pro Kanal)
Schutzbeschaltung	Freilauf, Verpolschutz; Freilaufdiode, Verpolschutzdiode
	Verpolschutz; Verpolschutzdiode
Betriebsspannungsanzeige	LED grün
Statusanzeige/Kanal	LED gelb

Schalten
Kontaktausführung	1 Schließer
Art des Schaltkontaktes	Einfachkontakt
Kontaktmaterial	AgSnO
Schaltspannung maximal	230 V AC
Grenzdauerstrom	2 A (je Kanal, steckbare Sicherung (IEC 6012-3/IV, 2AT); bei 100% ED 1 A je Kanal)
Einschaltstrom maximal	8 A (Versorgung, (V1+, V2+), steckbare Sicherung (UL 248-14, 250 V, 8AT))
Schaltstrom minimal	100 mA
Abschaltleistung (ohmsche Last) maximal	48 W (bei 24 V DC)
	20 W (bei 48 V DC)
	18 W (bei 60 V DC)
	23 W (bei 110 V DC)
	40 W (bei 220 V DC)
	500 VA (bei 250 V AC)

Feldebene
Anschlussart	Schraubanschluss
Leiterquerschnitt starr	0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 12
Steuerungsebene
Anschlussart	Yokogawa, KS kompatibel
Anzahl der Anschlüsse	1
Polzahl	50
Anzugsdrehmoment	0,5 Nm
Versorgung
Anschlussart	Schraubanschluss
Polzahl	8
Leiterquerschnitt starr	0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 12

Statusanzeige vorhanden	ja

Breite	267 mm
Höhe	127,5 mm
Tiefe	56,5 mm

Umgebungsbedingungen
Schutzart	IP00
Schutzart (Einbauort)	≥ IP54 (Einbauort)
Umgebungstemperatur (Betrieb)	-20 °C ... 50 °C
Höhenlage	≤ 2000 m

Luft- und Kriechstrecken Eingang/Ausgang
Normen/Bestimmungen	EN 61010-2-201
Luft- und Kriechstrecken Ausgang/Ausgang
Normen/Bestimmungen	EN 61010-2-201

Montageart	Tragschienenmontage
Einbaulage	beliebig

Hinweis zum Betrieb	Die maximale Schaltleistung der verwendeten Relais berücksichtigen
Hinweis zum Betrieb	Benachbarte Kanäle dürfen nicht gemischt mit SELV / PELV und berührgefährlichen Spannungen beschaltet werden.
Hinweis zum Betrieb	Gegen benachbarte Module (in Tragschienenrichtung) sollten die, in der Applikation, notwendigen Anforderungen an die Isolierung (Basisisolierung oder Verstärkte Isolierung) durch geeignete Maßnahmen (z. B. Trennplatten) realisiert werden.
Hinweis zum Betrieb	Benachbarte Kanäle sind für das Schalten unterschiedlicher Außenleiter geeignet.
Hinweis zum Betrieb	Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.

Kaufmännische Daten

Artikelnummer	2900899
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Hinweis	Auftragsgebundene Fertigung (keine Rücknahme)
Verkaufsschlüssel	I1 - Systemverkabelung
Produktschlüssel	DK2A9N
GTIN	4046356548397
Gewicht pro Stück (inklusive Verpackung)	1.014,9 g
Gewicht pro Stück (exklusive Verpackung)	500 g
Zolltarifnummer	85371098
Ursprungsland	DE

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
keine
	120 V	16 A
