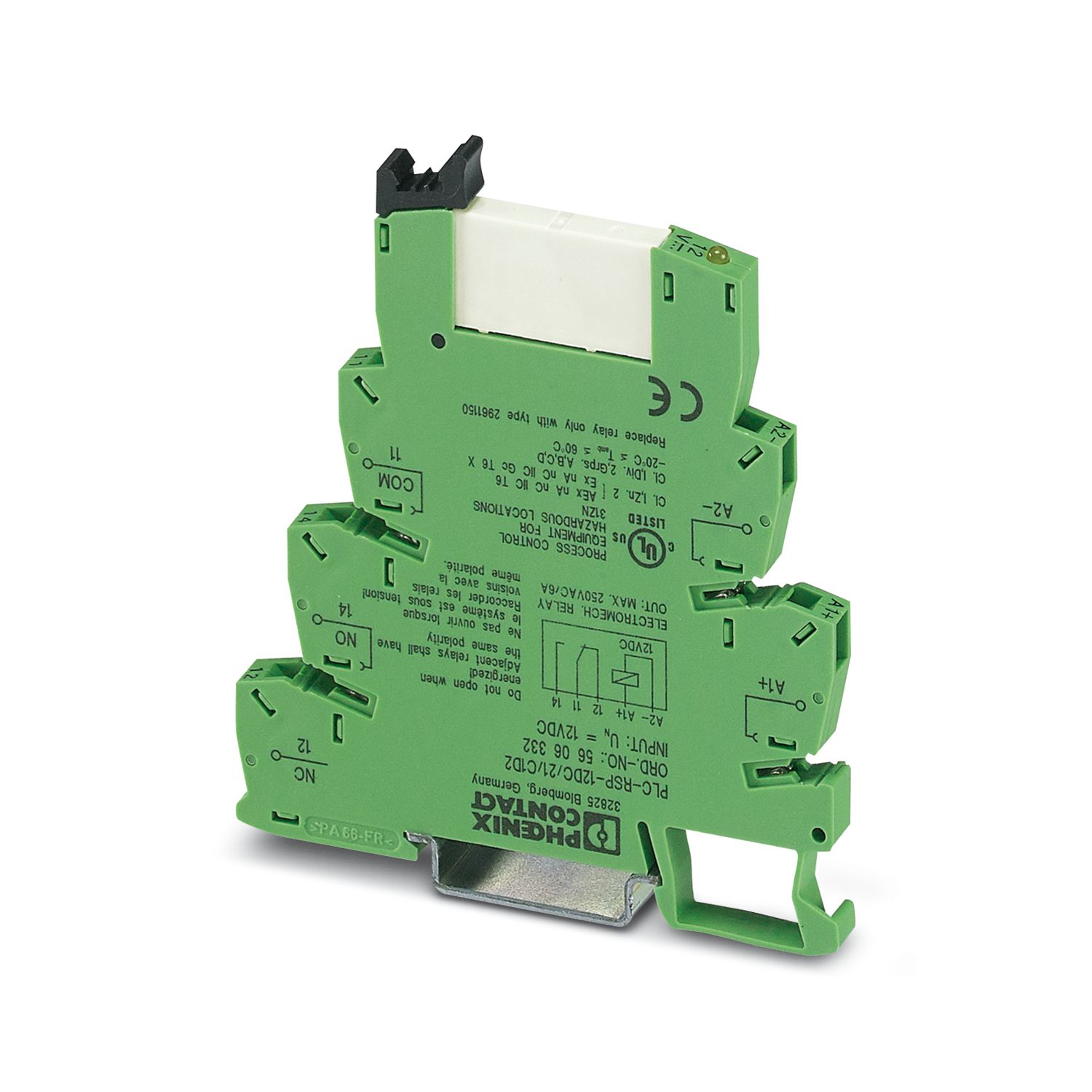

PLC-RSP-12DC/21/C1D2
-
Relais
5606332
PLC-INTERFACE, bestehend aus tragschienenmontabler Grundklemme mit Zugfederanschluss und steckbarem Miniaturrelais mit Leistungskontakt, 1 Wechsler, Eingangsspannung 12V DC, UL/cUL: zugelaseb für Einsatz in Ex-Zone Class I, Div. 2
Produktdetails
Produkttyp | Relaismodul |
Produktfamilie | PLC-INTERFACE |
Anwendung | Klasse I, Division 2 |
Betriebsart | 100 % ED |
Lebensdauer mechanisch | 2x 107 Schaltspiele |
Isolationseigenschaften: Normen / Bestimmungen | |
Überspannungskategorie | III |
Verschmutzungsgrad | 3 |
Datenpflegestand | |
Datum letzte Datenpflege | 03.07.2025 |
Maximale Verlustleistung bei Nennbedingung | 0,74 W |
Prüfspannung (Wicklung/Kontakt) | 4 kV AC (50 Hz, 1 min., Wicklung/Kontakt) |
Erregerseite | |
Eingangsnennspannung UN | 12 V DC |
Schaltverhalten des Antriebs | monostabil |
Typischer Eingangsstrom bei UN | 15,3 mA |
Ansprechzeit typisch | 5 ms |
Rückfallzeit typisch | 8 ms |
Schutzbeschaltung | Verpolschutz; Verpolschutzdiode |
Verpolschutz; Verpolschutzdiode | |
Betriebsspannungsanzeige | LED gelb |
Schalten | |
Kontaktausführung | 1 Wechsler |
Art des Schaltkontaktes | Einfachkontakt |
Kontaktmaterial | AgSnO |
Schaltspannung maximal | 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...) |
Schaltspannung minimal | 12 V AC/DC |
Grenzdauerstrom | 6 A |
Einschaltstrom maximal | 10 A (4 s) |
Schaltstrom minimal | 10 mA |
Abschaltleistung (ohmsche Last) maximal | 140 W (bei 24 V DC) |
20 W (bei 48 V DC) | |
18 W (bei 60 V DC) | |
23 W (bei 110 V DC) | |
40 W (bei 220 V DC) | |
1500 VA (bei 250 V AC) |
Erregerseite | |
Anschlussart | Zugfederanschluss |
Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 26 ... 14 |
Kontaktseite | |
Anschlussart | Zugfederanschluss |
Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 26 ... 14 |
Breite | 6,2 mm |
Höhe | 80 mm |
Tiefe | 94 mm |
Farbe | grün (RAL 6021) |
Brennbarkeitsklasse nach UL 94 (Gehäuse) | V0 (Gehäuse) |
Umgebungsbedingungen | |
Schutzart (Relaissockel) | IP20 (Relaissockel) |
Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
CE | |
Zertifikat | CE-konform |
Normen / Bestimmungen | |
Normen/Bestimmungen | IEC 60664 |
EN 50178 |
Montageart | Tragschienenmontage |
Montagehinweis | anreihbar ohne Abstand |
Einbaulage | beliebig |
Artikelnummer | 5606332 |
Verpackungseinheit | 10 Stück |
Mindestbestellmenge | 1 Stück |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Verkaufsschlüssel | G1 - Relais |
Produktschlüssel | DK6221 |
GTIN | 4046356686389 |
Gewicht pro Stück (inklusive Verpackung) | 31,06 g |
Gewicht pro Stück (exklusive Verpackung) | 31,06 g |
Zolltarifnummer | 85364190 |
Ursprungsland | DE |
EU RoHS | |
Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja |
Ausnahmeregelungen soweit bekannt | 7(a) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
EU REACH SVHC | |
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Hexahydromethylphthalic anhydride (CAS-Nr.: Nicht zutreffend) |
Lead (CAS-Nr.: 7439-92-1) |
Kompatible Produkte
Hinweis: Die Verwendung einiger der unten aufgeführten Zubehörteile kann dieses Produkt einschränken.
-
-
FBST 500-PLC BU - Endlossteckbrücke 2966692
-
FBST 500-PLC GY - Endlossteckbrücke 2966838
-
FBST 6-PLC RD - Einzelsteckbrücke 2966236
-
FBST 6-PLC BU - Einzelsteckbrücke 2966812
-
FBST 6-PLC GY - Einzelsteckbrücke 2966825
-
FBST 8-PLC GY - Einzelsteckbrücke 2967688
-
FBST 14-PLC BK - Einzelsteckbrücke 2967691
-
NS 35/ 7,5 V2A UNPERF 2000MM - Tragschiene ungelocht 0801377
-
NS 35/ 7,5 PERF 2000MM - Tragschiene gelocht 0801733
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Tragschiene ungelocht 0801762
-
NS 35/15 UNPERF 2000MM - Tragschiene ungelocht 1201714
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - Tragschiene ungelocht 1201895
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Tragschiene ungelocht 1201798
-
NS 35/15 AL UNPERF 2000MM - Tragschiene ungelocht 1201756
-
NS 35/15 PERF 2000MM - Tragschiene gelocht 1201730
-
NS 35/ 7,5 UNPERF 2000MM - Tragschiene ungelocht 0801681
-
ZB 6/WH-100:UNBEDRUCKT - Zackband 5060935
-
ZB 6,LGS:FORTL.ZAHLEN - Zackband 1051016
-
ZB 6:UNBEDRUCKT - Zackband 1051003
-
PLC-ATP BK - Trennplatte 2966841
-
UC-TM 6 - Marker für Klemmen 0818085
-
UCT-TM 6 - Marker für Klemmen 0828736
-
REL-MR- 12DC/21 - Einzelrelais 2961150
