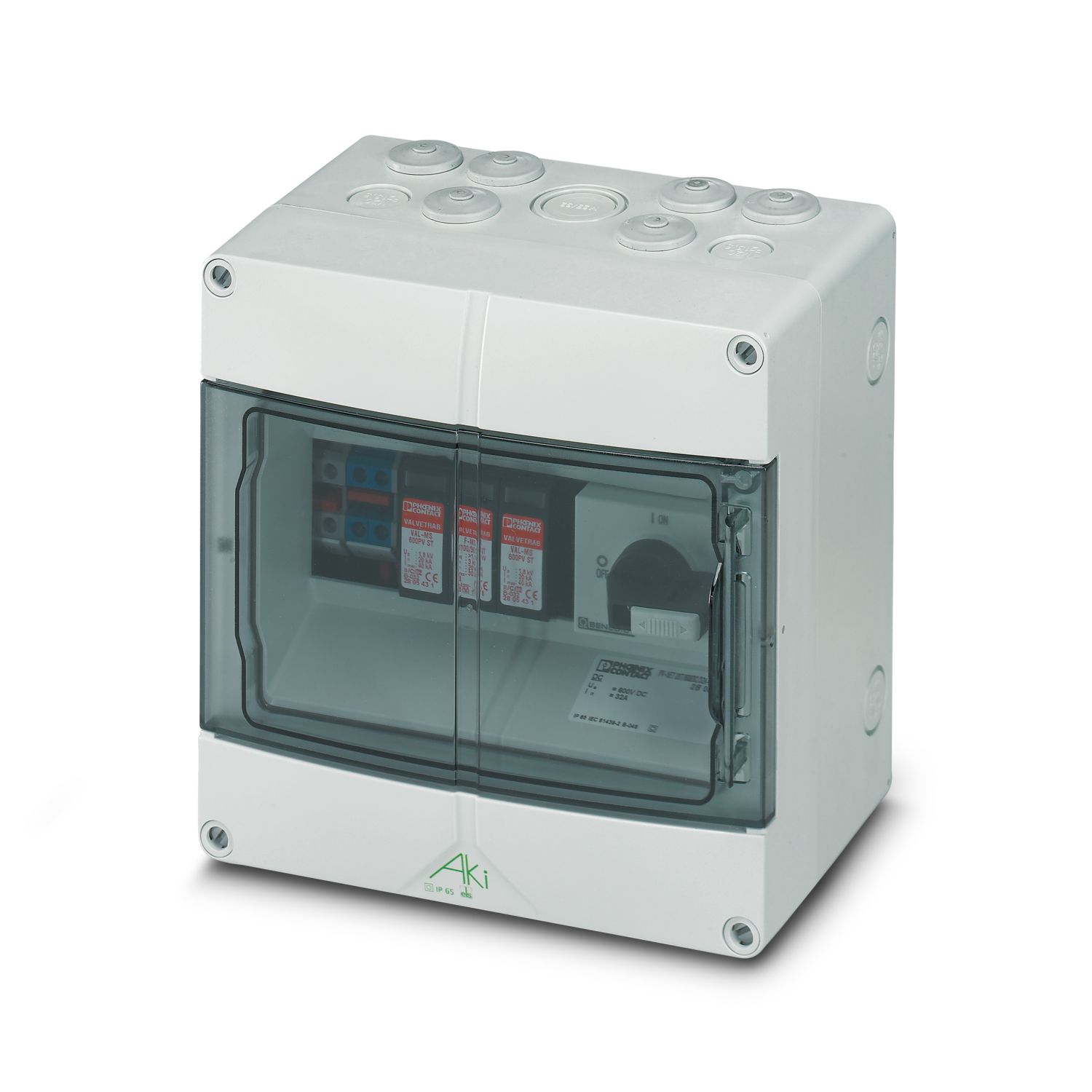

Überspannungsschutz im IP65 Gehäuse für die DC-Seite eines Wechselrichters für Zweistring-Photovoltaikanlagen bis 600 V DC, Anschluss über SUNCLIX-Stecker/-Buchse. Mit DC-Lasttrennschalter.
Produktdetails
IEC-Prüfklasse
II
EN Type
T2
Bauform
Installationsgehäuse
Meldung Überspannungsschutz defekt
optisch
Isolationseigenschaften
Überspannungskategorie
III
Verschmutzungsgrad
2
Nennspannung UN
500 V DC (Solargenerator)
Breite
370 mm
Höhe
250 mm
Tiefe
122 mm
Teilungseinheit
9 TE
Brennbarkeitsklasse nach UL 94
V2
Material Deckel
Polycarbonat, transparent
Material Gehäuse
Polycarbonat glasfaserverstärkt
Höchste Dauerspannung UC
600 V DC
Schutzleiterstrom IPE
≤ 1 µA
Standby-Leistungsaufnahme PC
≤ 1 mW
Nennableitstoßstrom In (8/20) µs
15 kA
Maximaler Ableitstoßstrom Imax (8/20) µs
30 kA
Schutzpegel Up (L+) - (L-)
3 kV
Schutzpegel Up (L+/L-) - PE
3 kV
Ansprechzeit tA
≤ 25 ns
Schutzschaltung Gleichspannungsseite (DC)
Bemessungsstoßspannungsfestigkeit Uimp
6 kV
Kurzschlussstrom ISCSTC
25 A DC
Leerlaufspannung UOCSTC
500 V DC
Maximaler Ableitstoßstrom Imax (8/20) µs
30 kA
Ansprechzeit tA
≤ 25 ns
Nennableitstoßstrom In (8/20) µs
15 kA
Höchste Dauerspannung UCPV
600 V DC
Schutzleiterstrom IPE
≤ 1 µA
Schutzpegel Up (L+) - (L-)
3 kV
Schutzpegel Up (L+/L-) - PE
3 kV
Standby-Leistungsaufnahme PC
≤ 1 mW
Umgebungsbedingungen
Schutzart
IP65
Umgebungsbedingungen
A, B
Umgebungstemperatur (Betrieb)
-20 °C ... 40 °C
Normen/Bestimmungen
EN 61439-2
Hinweis
2009
Normen/Bestimmungen
IEC 61439-2
Hinweis
2009
Montageart
AP/Wandmontage
Artikelnummer
2800758
Verpackungseinheit
1 Stück
Mindestbestellmenge
5 Stück
Hinweis
Auftragsgebundene Fertigung (keine Rücknahme)
Verkaufsschlüssel
K1 - Überspannungsschutz
Produktschlüssel
CL132E
GTIN
4046356647946
Gewicht pro Stück (inklusive Verpackung)
1.840 g
Gewicht pro Stück (exklusive Verpackung)
1.840 g
Zolltarifnummer
85363030
Ursprungsland
DE
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)
Kein Stoff mit einem Massenanteil von mehr als 0,1 %
