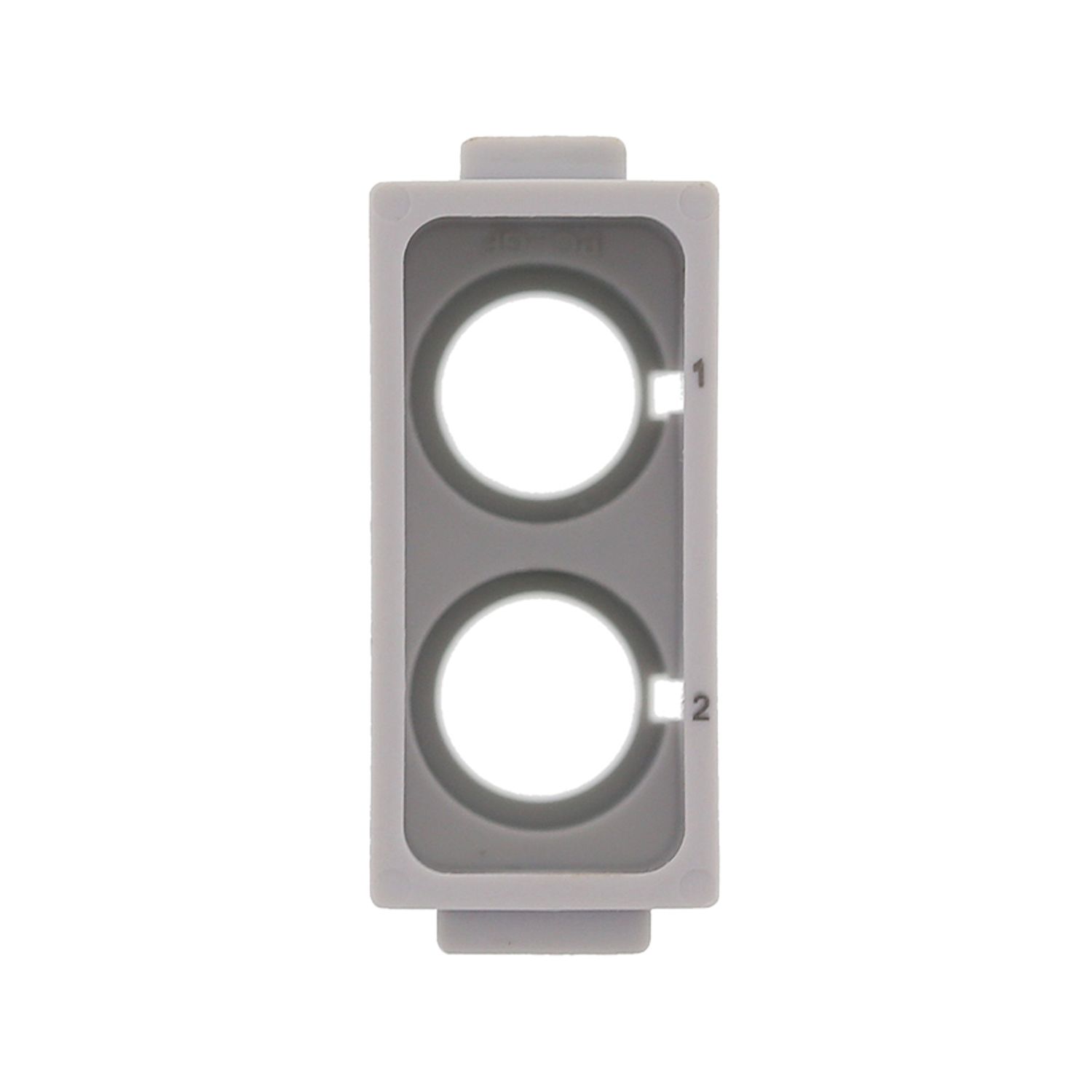

HC-M-02-PN-M-F
-
Kontakteinsatzmodul
1417434
Kontakteinsatzmodul, Polzahl: 2, Buchse, Stift, Anwendung: Pneumatik, für Schlauchinnendurchmesser 6 mm
Produktdetails

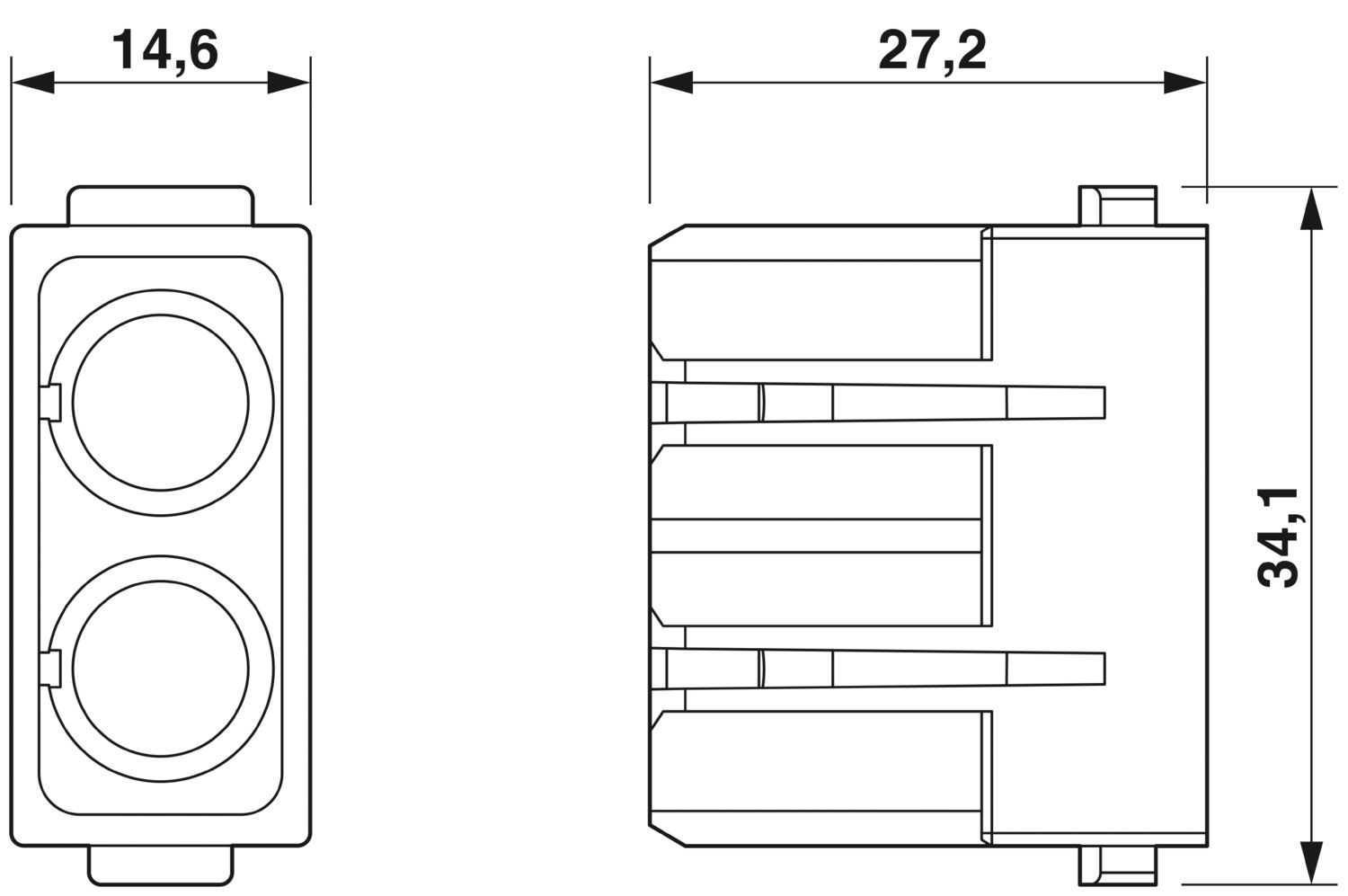

| Allgemein | Für HEAVYCON-ADVANCE-Gehäuse der Bauform B6 bis B24 und HEAVYCON-Gehäuse der Bauform B6 bis B48. HEAVYCON Modulträgerrahmen HC-M-B...-MF... erforderlich, Pneumatikstifte und -buchsen HC-M-PN... sind nicht im Lieferumfang. |
| Allgemein | Steckverbinder dürfen nur last-/spannungslos betätigt werden |
| Allgemein | Zum Vermeiden von Kontaktaufsetzern durch schräges Aufstecken wird die Verwendung von Führungsstiften (HC-CST) und -buchsen (HC-CBU) empfohlen. |
| Produkttyp | Pneumatikeinsatz modular |
| Serie | HC-M-02-PN |
| Anwendung | Pneumatik |
| Polzahl | 2 |
| Steckgesicht | 2 |
| Kontaktnummerierung | 1 - 2 |
| Anzahl der Modulplätze | 1 |
| Ventil integriert | nein |
| Maßzeichnung |
|
| Breite | 34,2 mm |
| Höhe | 27,2 mm |
| Länge | 14,6 mm |
| Mechanische Kennwerte | |
| Innendurchmesser Druckschlauch-Anschluss | 6 mm |
| Kontaktdurchmesser | 8 mm |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Kontaktträger | PC |
| Normen / Bestimmungen | PC |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Prüfung | |
| Normen/Bestimmungen | PC: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
| - Pneumatik-Kontakt mit dem Modul verrasten. Dazu den Kontakt von der Vorderseite in das Modul einführen, - die mit den Kontakten bestückten Module im Modulträgerrahmen einsetzen, - die Pneumatikschläuche werden von der Modulrückseite auf den Pneumatikkontakt geschoben. Empfohlen werden die mittleren Modulplätze und Tüllen- / Kupplungsgehäuse mit gerader Leitungsabgangsrichtung. |
