Die SD FLASH 512MB MODULAR MUX richtet sich in ihrer Grundfunktionalität an denjenigen, der die Vorteile einer flexiblen Multiplexer-Lösung verwenden möchte, ohne sich mit der Programmierung von Steuerungen auseinanderzusetzen. Um das zu ermöglichen, wird die notwendige Minimalkonfiguration über wenige Drahtbrücken vorgenommen. Dazu werden Standardkomponenten (2x ILC 131 ETH; 2x SD FLASH 512MB MODULAR MUX) verwendet. Außerdem die benötigten Ein- und Ausgabeklemmen. Die Kommunikation zwischen den beiden Multiplexer-Komponenten (ILC 131 ETH) erfolgt danach vollautomatisch, über ein Ethernet-Kabel oder eine transparente Funkübertragung.
Es besteht die Möglichkeit die beiden Multiplexer in ein Ethernet einzubinden. Die hierfür notwendige Ethernet-Konfiguration wird über das Web-Interface der ILC 131 ETH vorgenommen. Dies geschieht einfach mittels eines PCs und eines Standard-Browsers.
Hinweis: Realisieren Sie sicherheitsbezogene Anlaufsperren immer außerhalb des MODULAR-MUX-Systems mit sicherheitsbezogenen Teilen der Steuerung. Berücksichtigen Sie dabei auch die relevanten grundlegenden und bewährten Sicherheitsprinzipien
Folgende Standard-Komponenten werden benötigt:

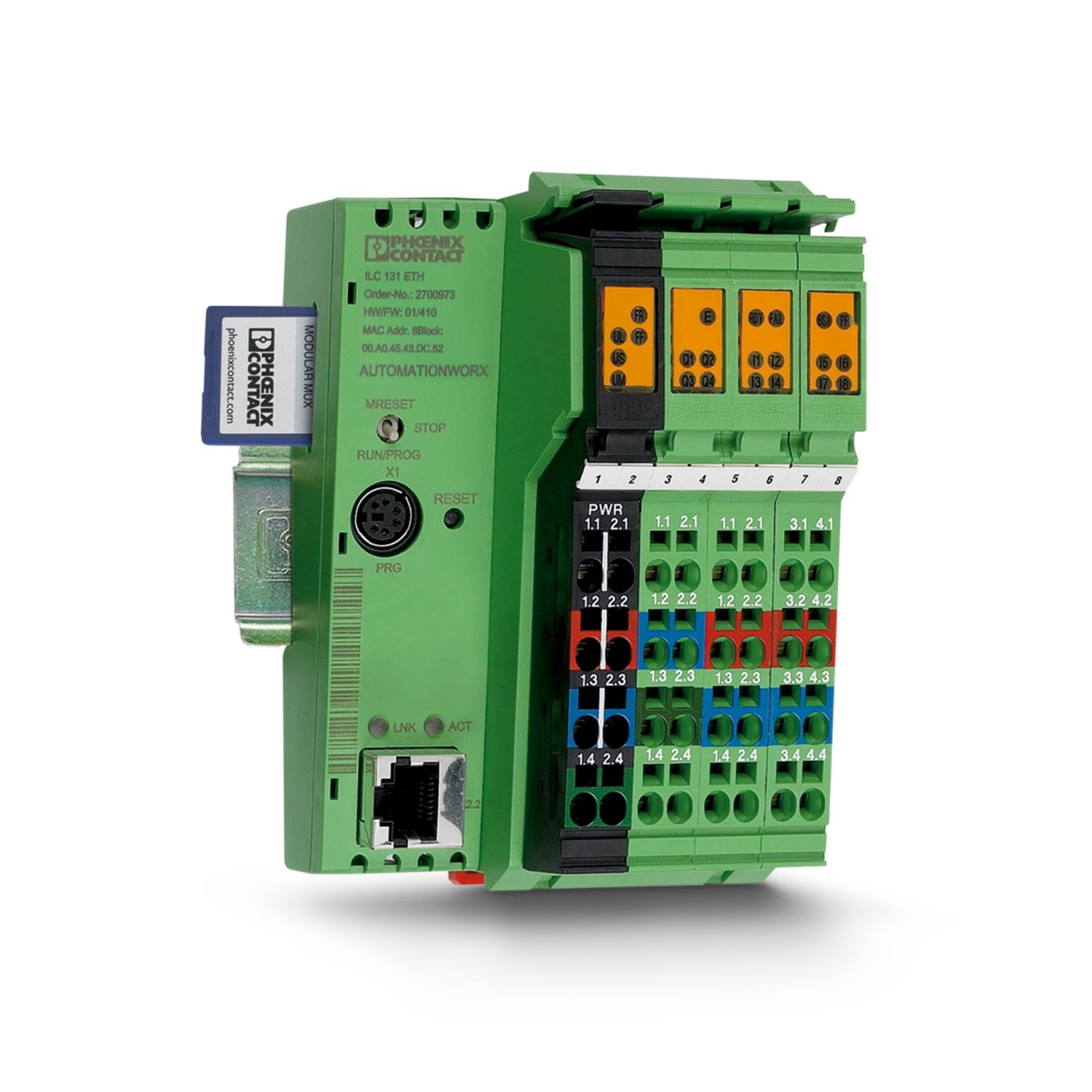

2x ILC 131 ETH (Art.-Nr. 2700973)

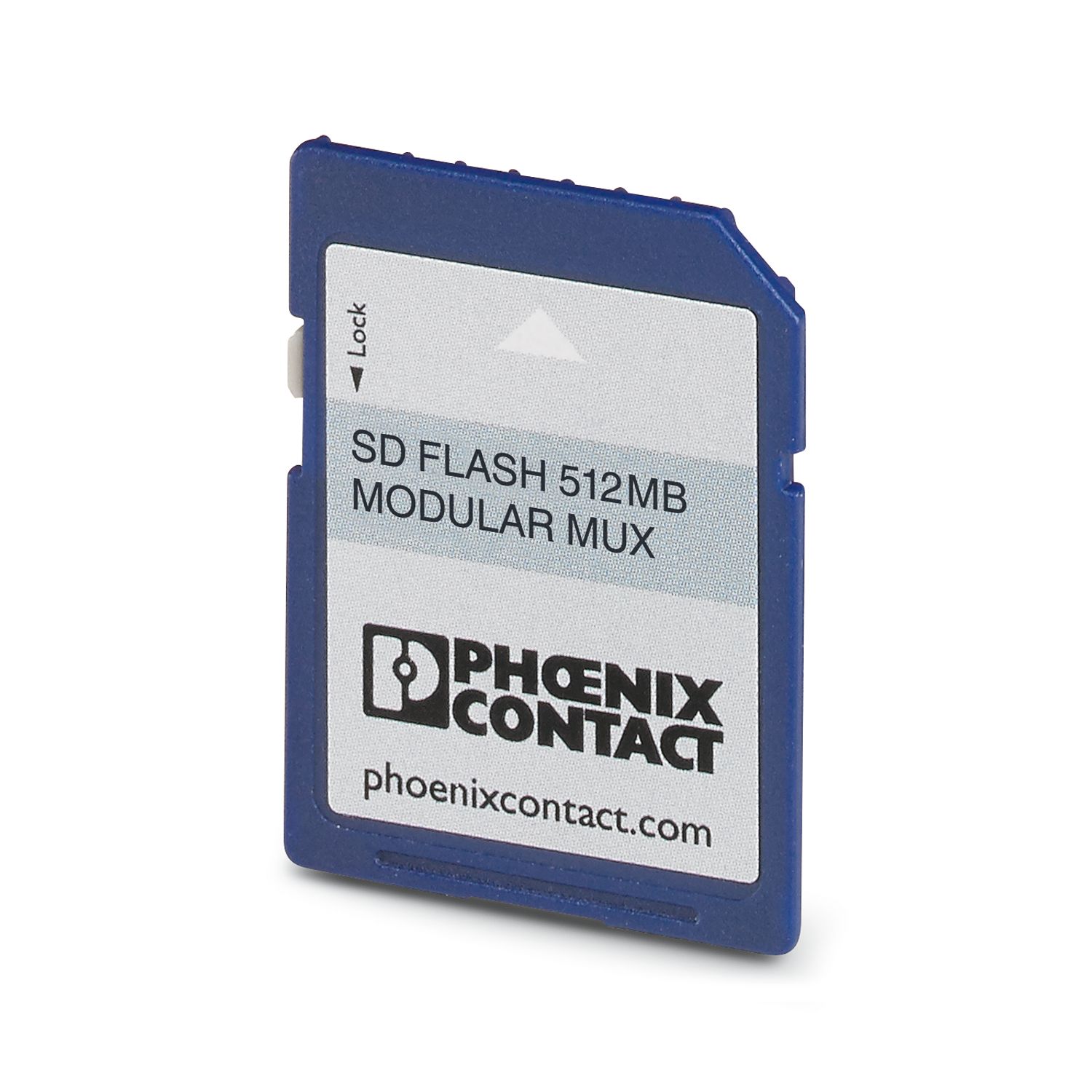

2x SD FLASH 512MB MODULAR MUX (Art.-Nr. 2701872)
Zur Verbindung der beiden Systeme ist ein Ethernet Kabel (kabelgebundene Kommunikation) erforderlich.
Zusätzlich wird die erforderliche Anzahl der Eingabe- und Ausgabeklemmen aus dem Inline Modular-Programm von Phoenix Contact (mit Logo gekennzeichnet, siehe unten) benötigt.

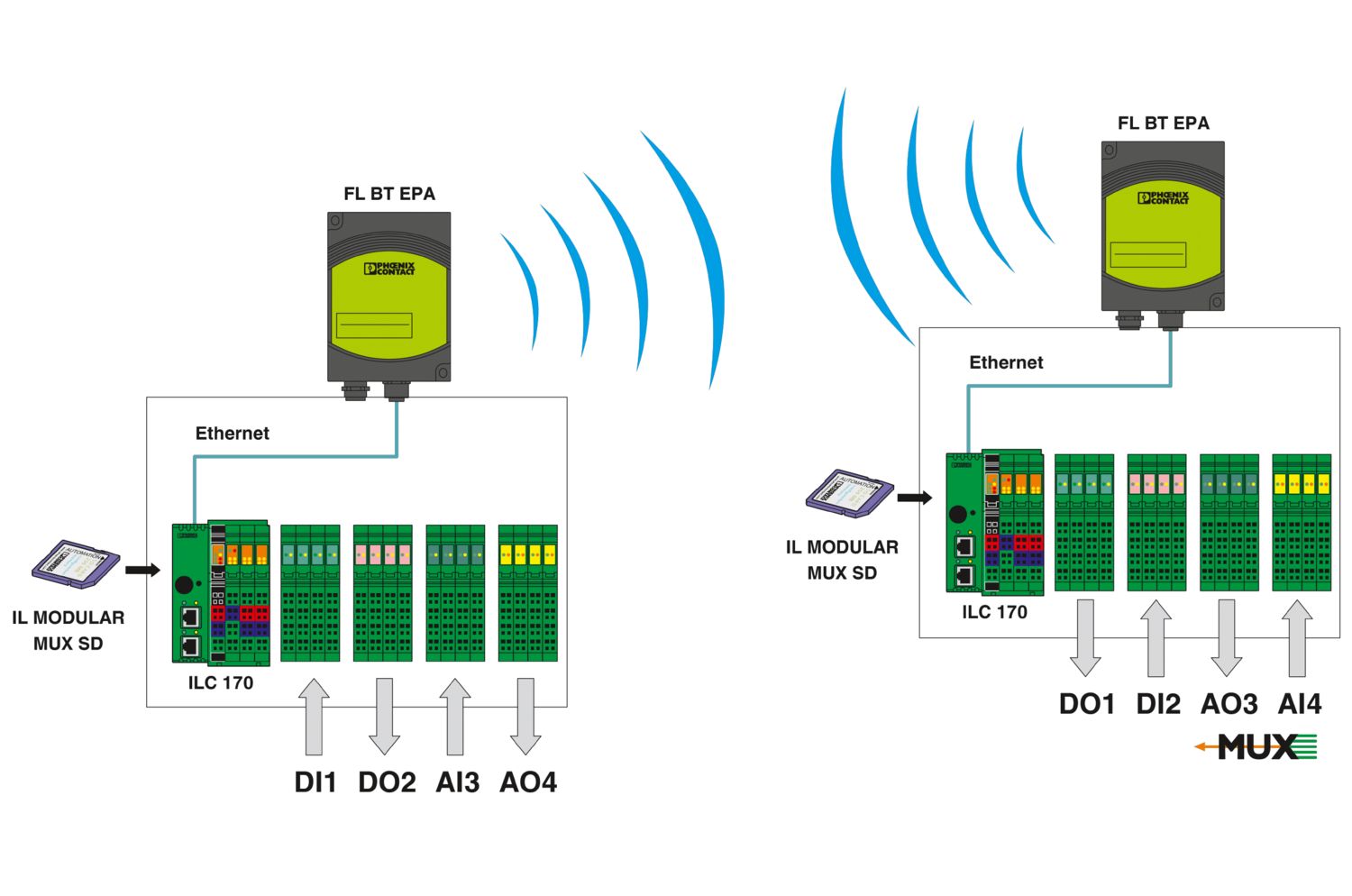

Die Verbindung der ILC 131 ETH zu einem Multiplexer-System kann auch mit allen Funksystemen geschehen, welche TCT/IP Daten transparent übertragen können.
Hierfür eignen sich folgende Phoenix Contact-Wireless-Produkte:
1 Stk. FL BT EPA 2 (Art.-Nr. 1005869)
2 Stk. FL EPA 2 (Art.-Nr. 1005955)
Sowie WLAN Ethernet-Komponenten der Serie FL-WLAN 24 XX 802-11
