EMM W3/ 5-500 EX
-
Motormanagement
2963682

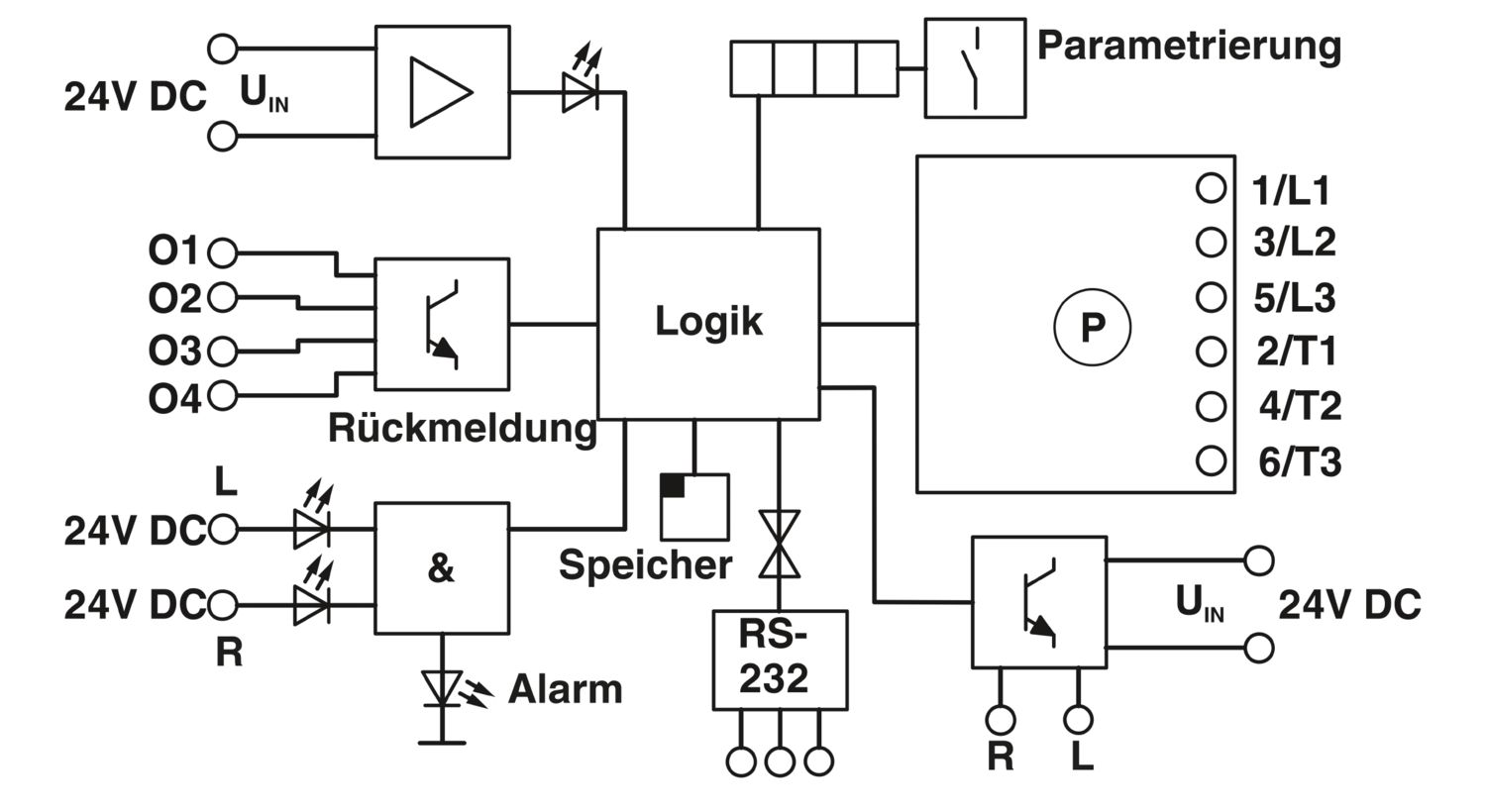

Produktdetails
| Produkttyp | Elektronischer Motormanager |
| Betriebsart | 100 % ED |
| Anzahl Phasen | 3 |
| Netzart | 3-phasig |
| Prüfspannung Eingang/Ausgang | 2,5 kV |
| Versorgung | |
| Benennung Eingang | Geräteversorgung |
| Versorgungsnennspannung | 24 V DC |
| Versorgungsspannungsbereich bezogen auf UVN | 0,8 ... 1,2 |
| Ruhestrom | 80 mA |
| Stromaufnahme | 80 mA |
| Schutzbeschaltung | Verpolschutz; Reihenverpolschutzdiode |
| Überspannungsschutz | |
| Betriebsspannungsanzeige | LED grün |
| Fehleranzeige | LED rot |
| Statusanzeige | LED (gelb) |
| Versorgung | |
| Benennung Eingang | Versorgungsspannung für 2A-Digitalausgänge |
| Versorgungsnennspannung | 24 V DC ±20 % |
| Eingangsnennspannung UN | 24 V DC ±20 % |
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Typischer Eingangsstrom bei UN | 2 A |
| Steuern | |
| Benennung Eingang | Steuereingang rechts / links |
| Eingangsnennspannung UN | 24 V DC |
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Typischer Eingangsstrom bei UN | 7 mA |
| Stromaufnahme | 7 mA |
| Reaktionszeit im Normallastbetrieb | < 25 ms |
| Einschaltzeit typisch | < 25 ms |
| Ausschaltzeit typisch | < 25 ms |
| Reaktionszeit im Normallastbetrieb | < 25 ms |
| Statusanzeige | LED gelb Rechtslauf (R), LED gelb Linkslauf (L) |
| Messen | |
| Benennung Eingang | Spannungsmesseingang V1, V2, V3 |
| Netzfrequenz | 45 Hz |
| 65 Hz | |
| Typischer Eingangsstrom bei UN | 6 mA AC (bei 550 V AC, pro Leitung) |
| Stromaufnahme | 6 mA (bei 550 V AC) |
| Schutzbeschaltung | Überspannungsschutz |
| RC-Glied; RC-Glied | |
| Messen | |
| Benennung Eingang | Strommesseingang L1/T1, L2/T2, L3/T3 |
| Netzfrequenz | 50 Hz |
| 60 Hz | |
| Typischer Eingangsstrom bei UN | max. 5 A |
| Leistungsmessung | |
| Grundgenauigkeit | ± 2 % (vom Eingangswert, typ < ± 1 %, cosφ 0.7, tu 20 °C, I = 5 A) |
| Leistungsbereich | 0,1 kW ... 5 kW (x Übersetzungsverhältnis externer Stromwandler) |
| Spannungsmessung / Sternspannung | |
| Grundgenauigkeit | ± 2 % (vom Endwert, typ < ±0,5 %) |
| Spannungsbereich | 0 V ... 318 V (gegen virtuellen Sternpunkt) |
| Strommessung | |
| Grundgenauigkeit | ± 2 % (vom Endwert, typ < ±1 %) |
| Strombereich | 0,25 A ... 5 A (x Übersetzungsverhältnis externer Stromwandler) |
| Messung über | Stromwandler für jeden Leiterstrom |
| Schaltausgänge 2 A | |
| Nennausgangsspannung | 24 V DC |
| Nennausgangsspannungsbereich (Faktor) | 0,8 ... 1,2 |
| Dauerlaststrom | 2 A |
| Schutzbeschaltung | Verpolschutz |
| Überspannungsschutz | |
| kurzschluss- und überlastfest | |
| Rückmeldekontakte O1-O4 | |
| Hinweis | Die Bedeutung der Rückmeldeausgänge ist frei parametrierbar, siehe Benutzerhandbuch |
| Anzahl der Ausgänge | 4 |
| Nennausgangsspannung | UVN - 1 V |
| Dauerlaststrom | 50 mA |
| Steuerkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
| Lastkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
| Daten | |
| Schnittstelle | RS-232 |
| Übertragungsgeschwindigkeit | 19200 Bit (Baud) |
| Breite | 62 mm |
| Höhe | 107 mm |
| Tiefe | 120 mm |
| Farbe | grün (RAL 6021) |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Normen/Bestimmungen | DIN EN 50178 |
| sichere Trennung | |
| Kraftwerksanforderungen | |
| Normen/Bestimmungen | DWR 1300/ZXX01/DD/7080.8d |
| EMV- Bestimmungen | |
| Normen/Bestimmungen | EN 61000-6-2 |
| EN 61000-6-4 | |
| Montagehinweis | anreihbar im Abstand > 20 mm |
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Artikelnummer | 2963682 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Verkaufsschlüssel | G1 - Relais |
| Produktschlüssel | DK7511 |
| GTIN | 4017918953096 |
| Gewicht pro Stück (inklusive Verpackung) | 388,1 g |
| Gewicht pro Stück (exklusive Verpackung) | 262,32 g |
| Zolltarifnummer | 85371098 |
| Ursprungsland | DE |
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
