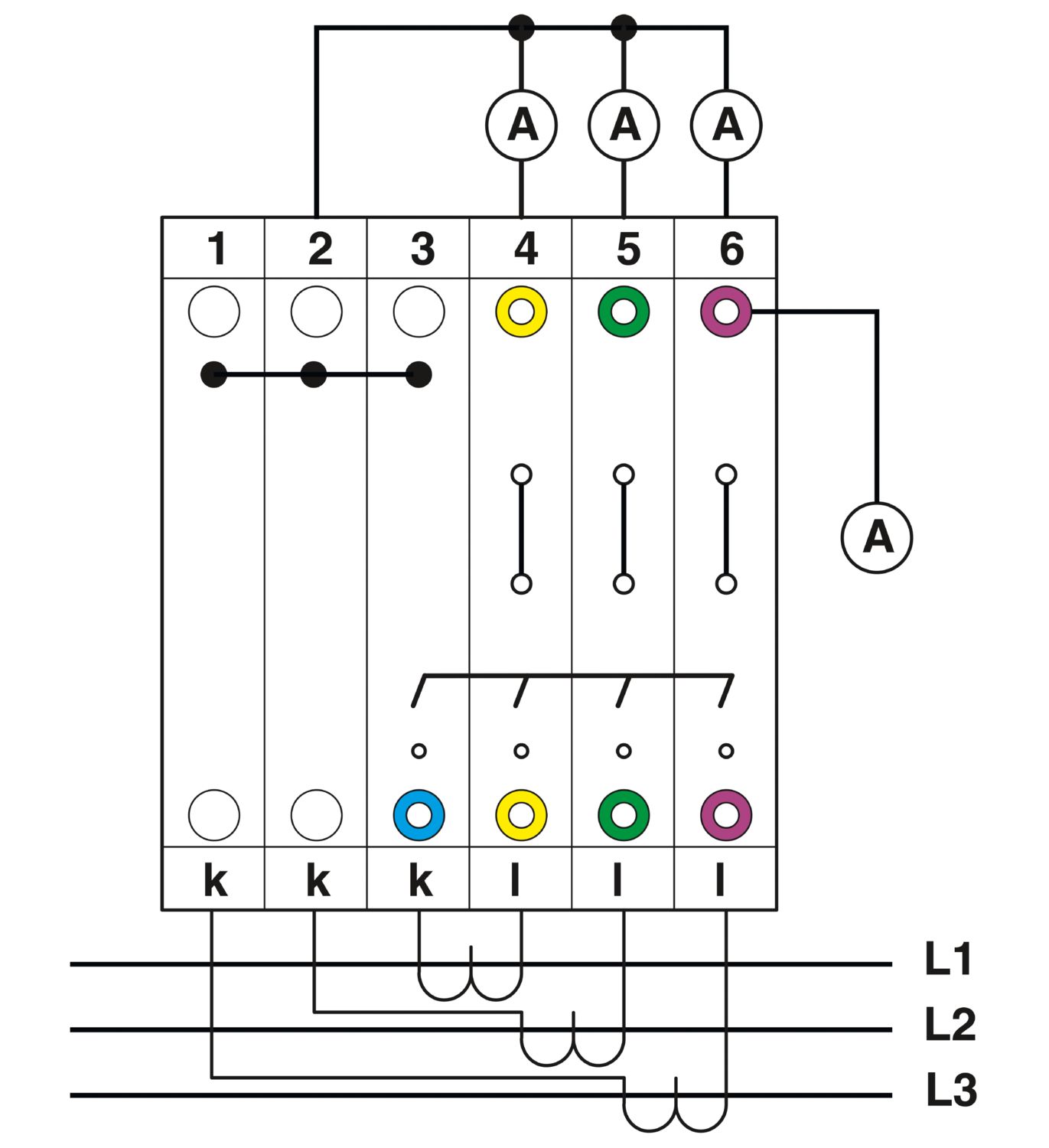

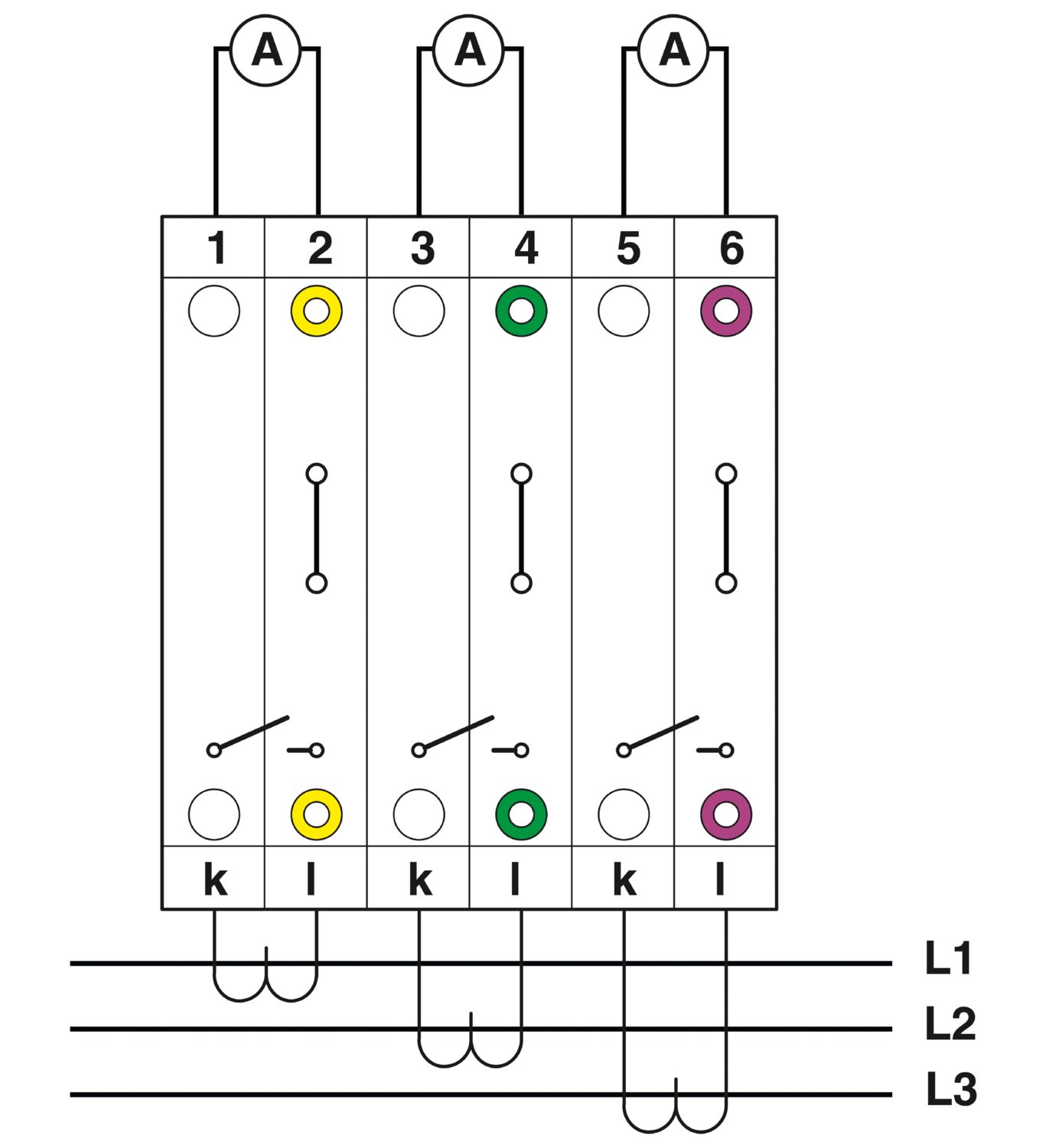

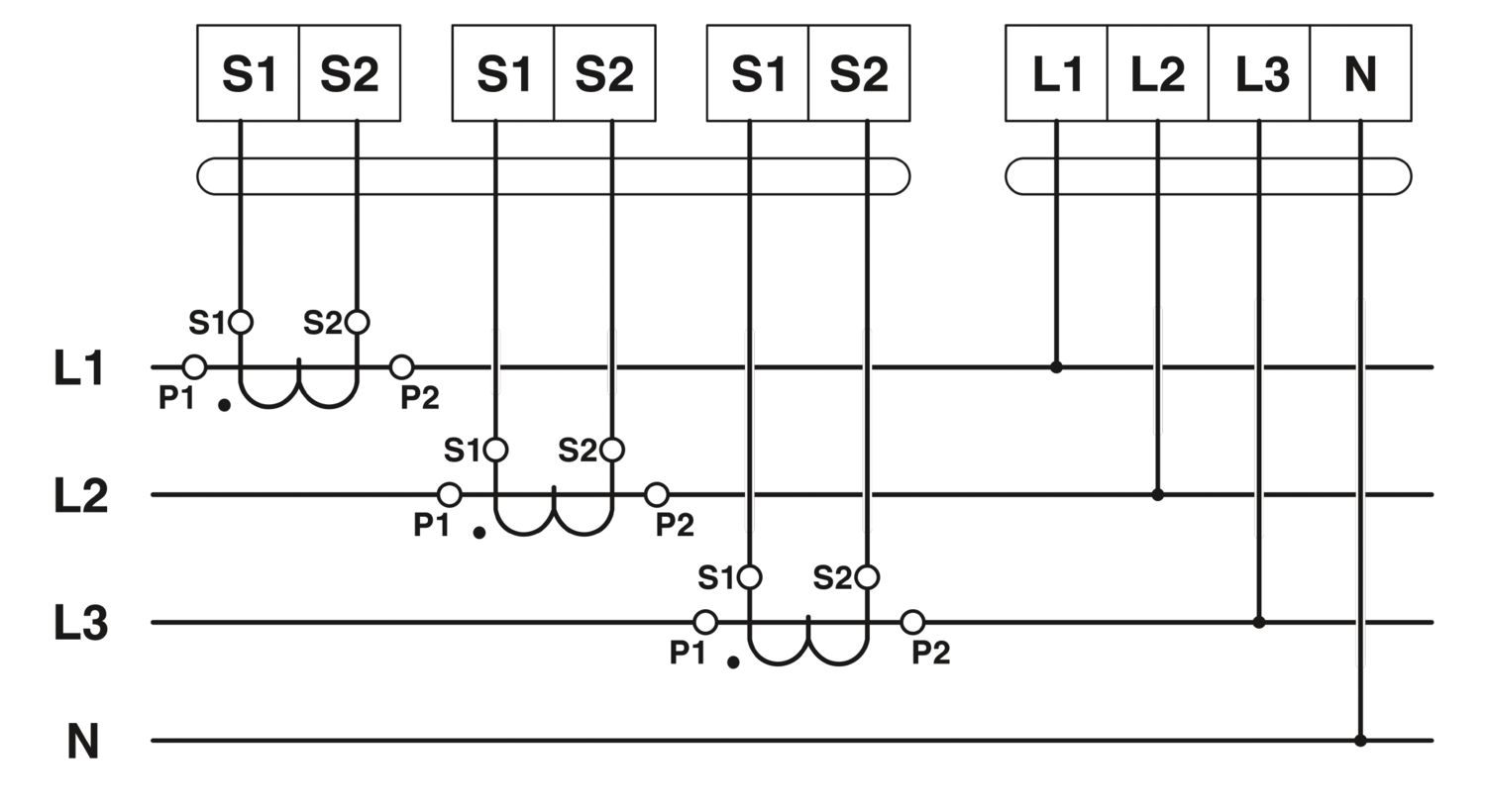

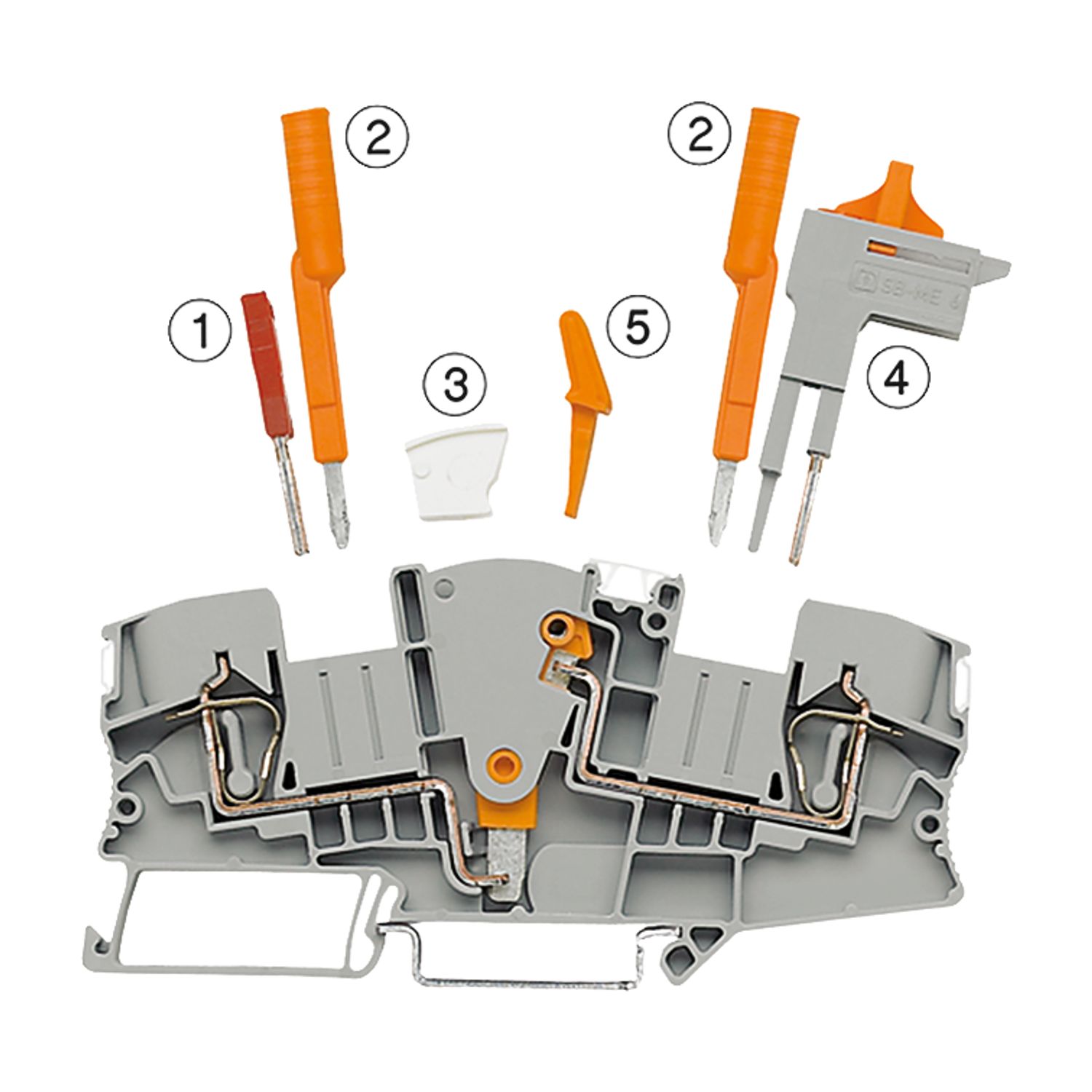

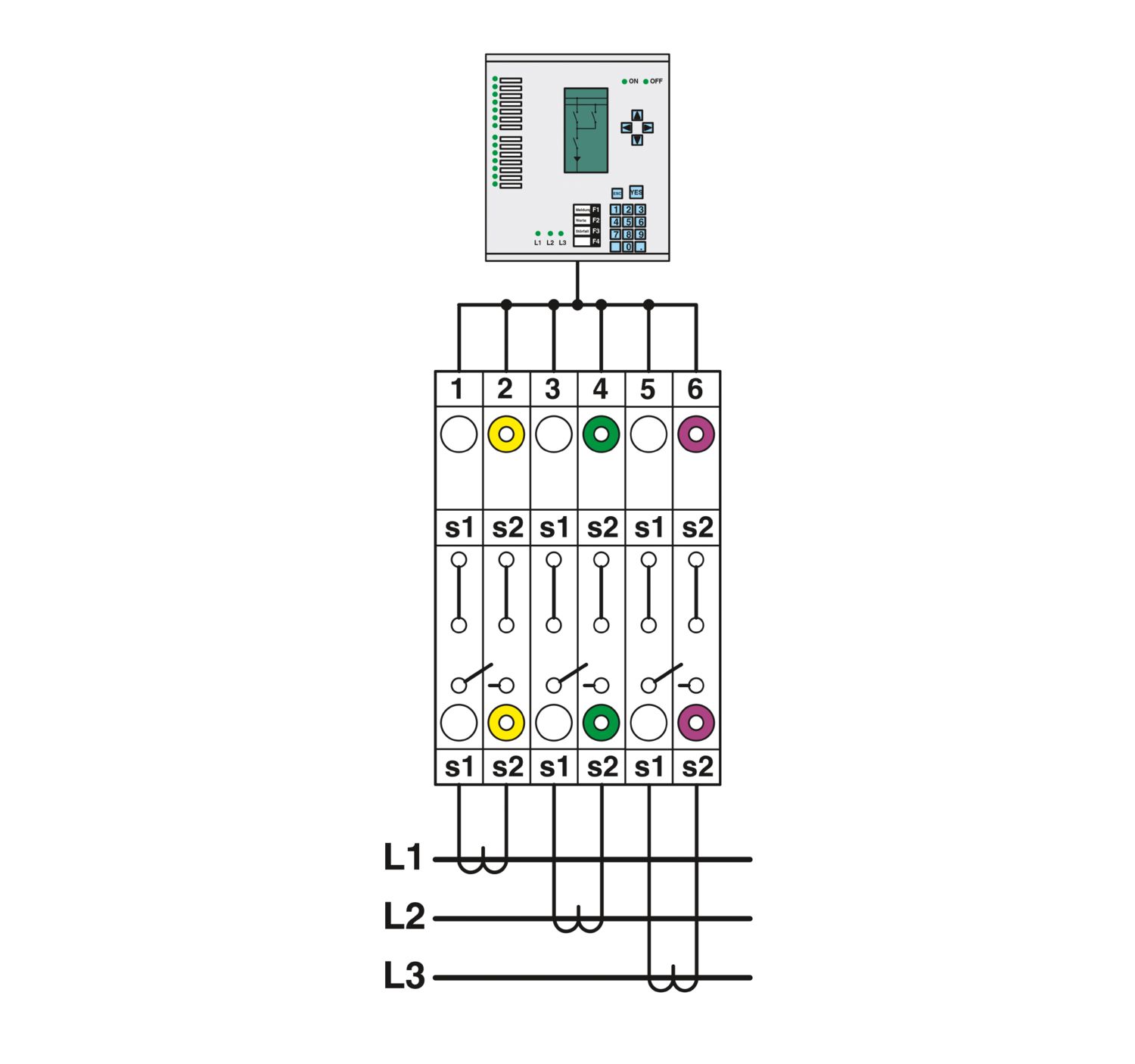

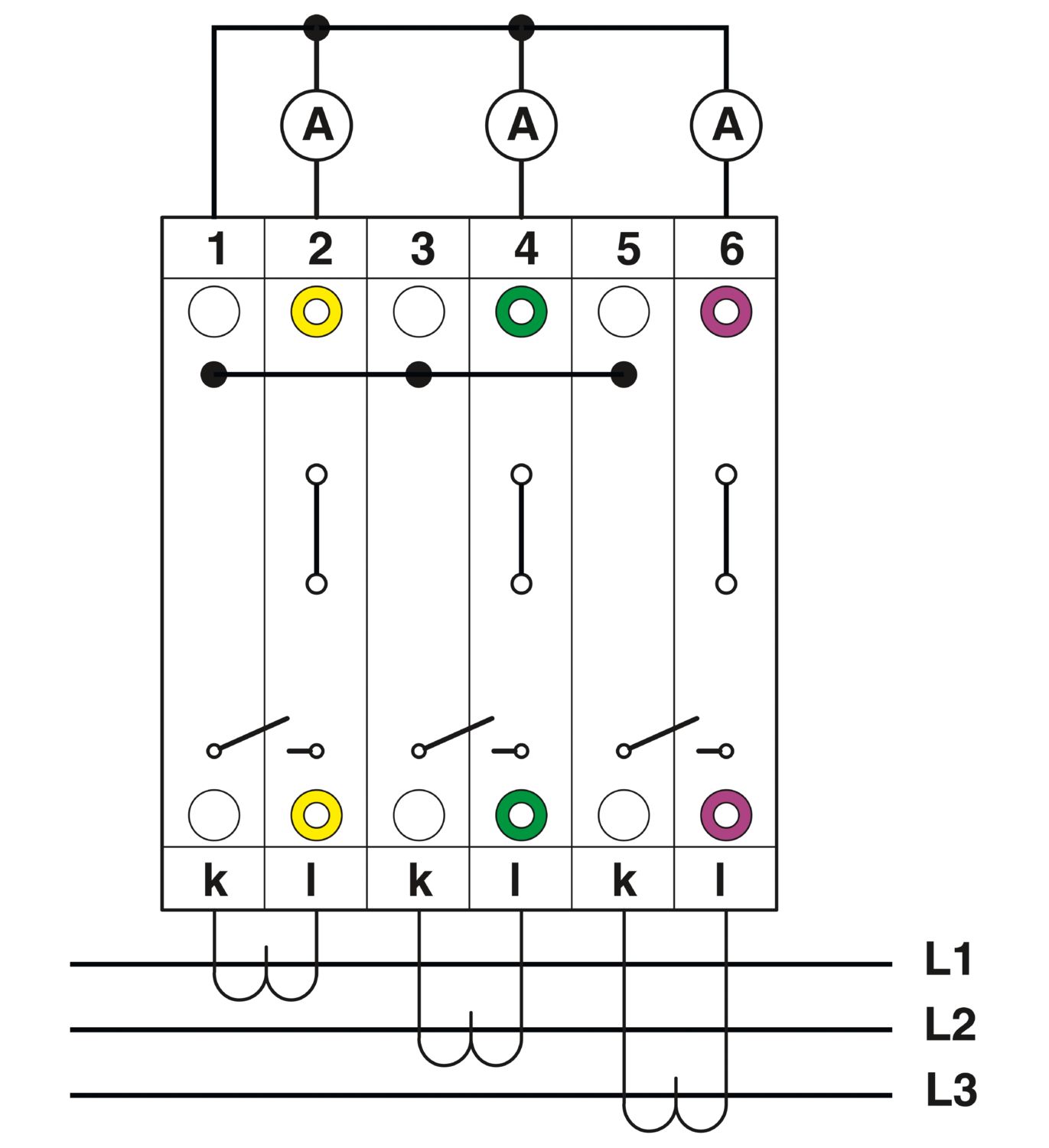

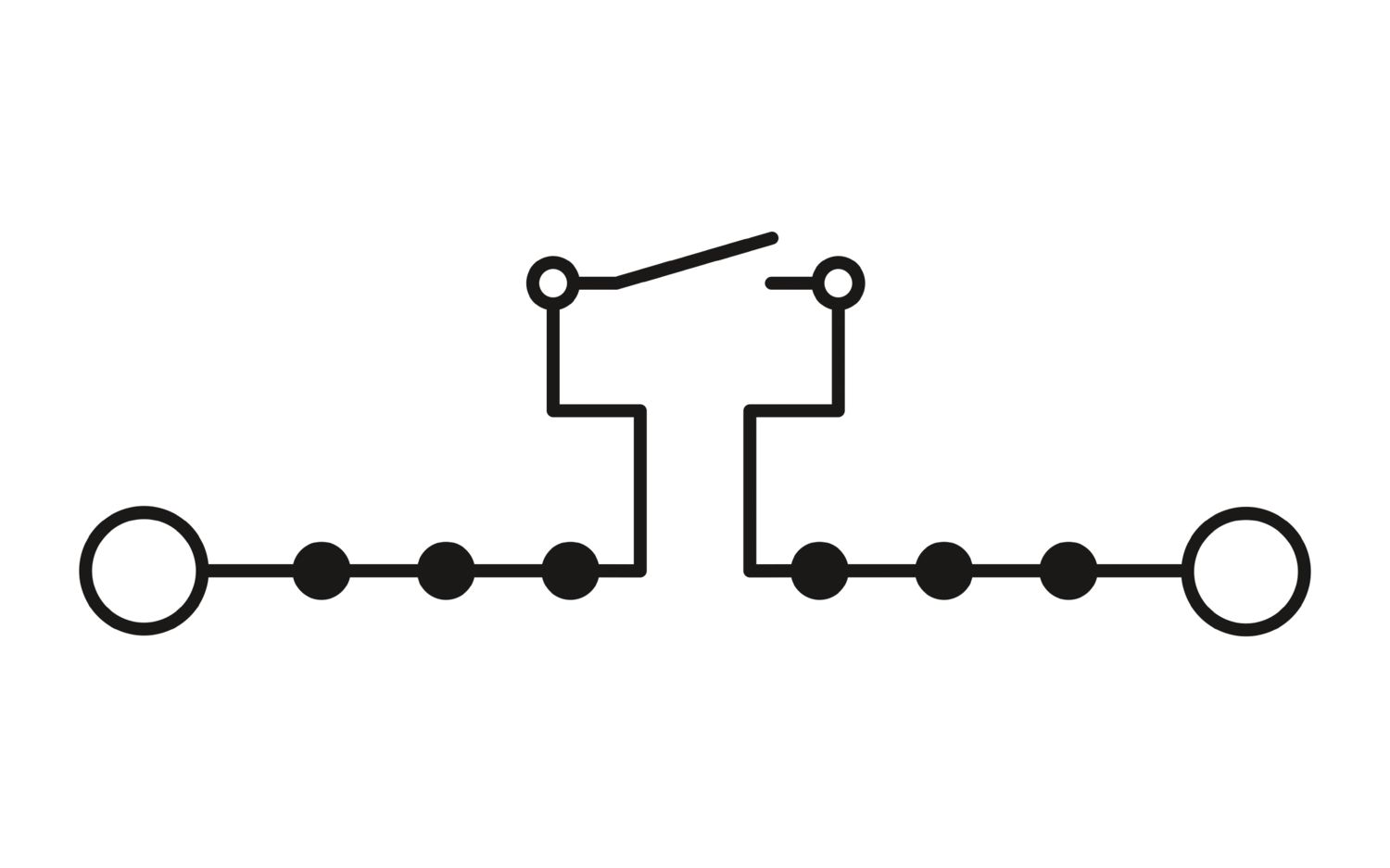

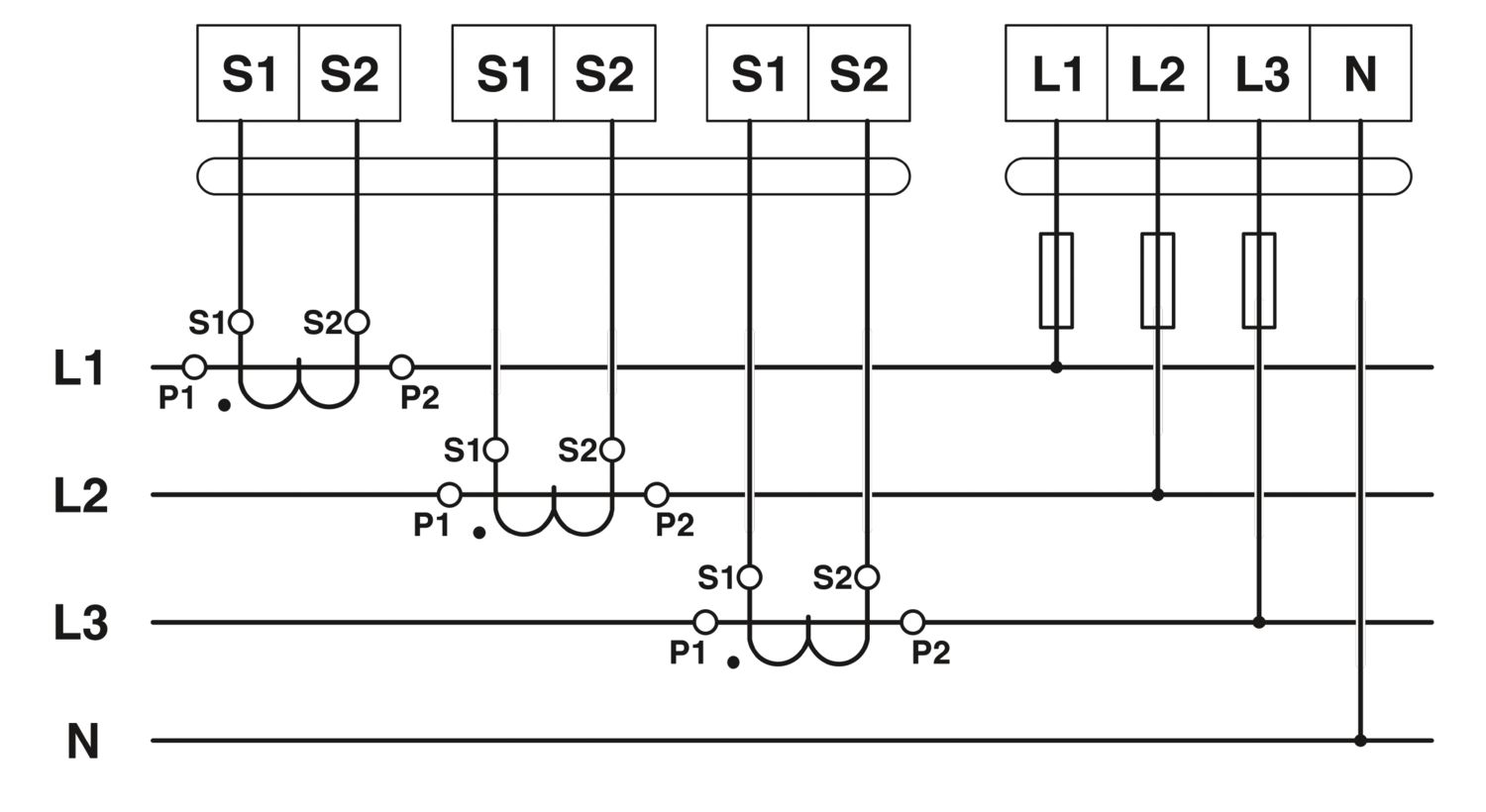

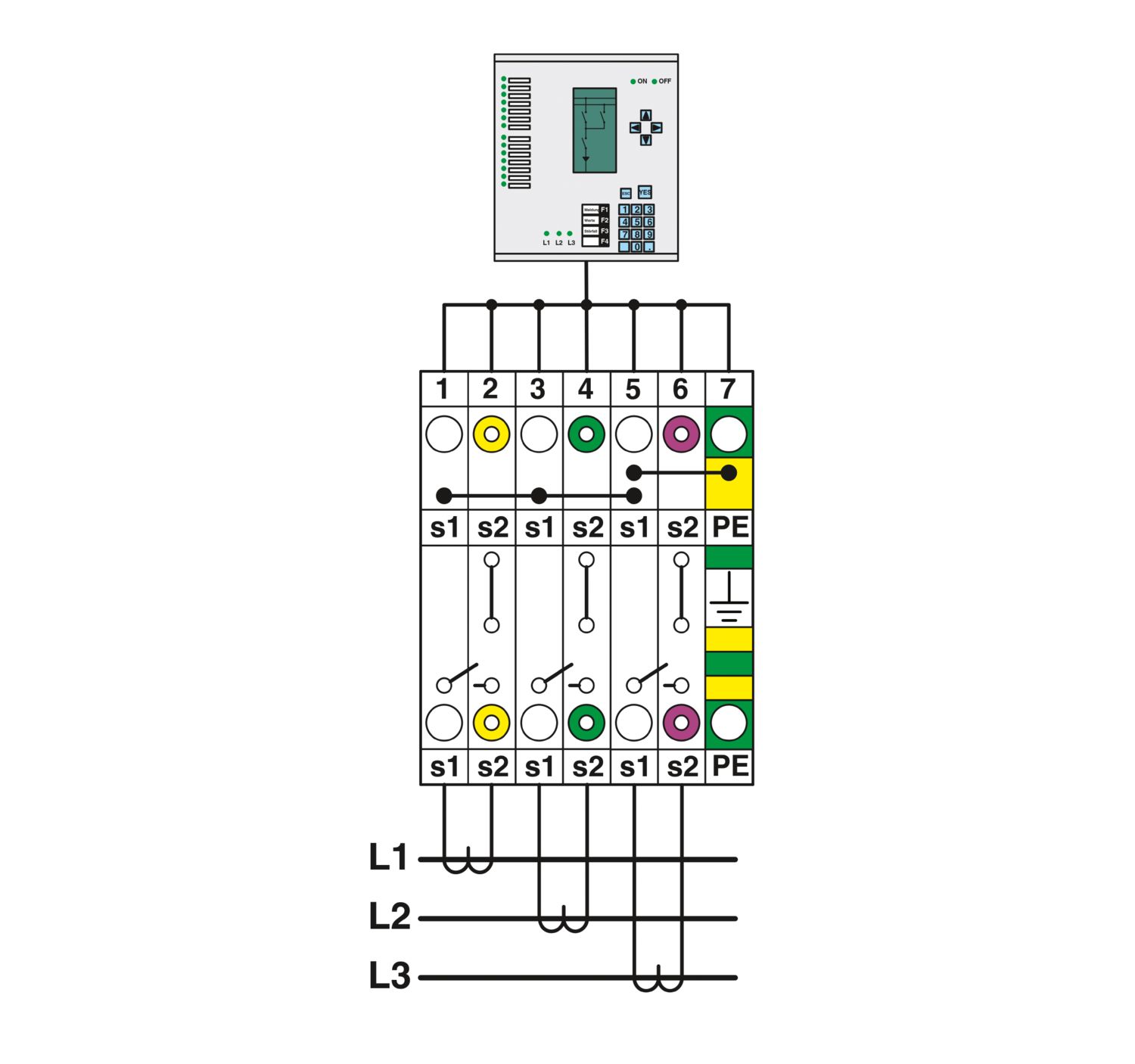

STME 6 - Messwandler-Trennklemme

3035700

Messwandler-Trennklemme, Nennspannung: 500 V, Nennstrom: 30 A, Anzahl der Anschlüsse: 2, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,2 mm² - 10 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Produktdetails

Allgemein
Hinweis	Der max. Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.

Produkttyp	Messwandlertrennklemme
Anzahl der Anschlüsse	2
Anzahl der Reihen	1
Potenziale	1
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	3

Bemessungsstoßspannung	6 kV
Maximale Verlustleistung bei Nennbedingung	1,31 W

Anzahl der Anschlüsse pro Etage	2
Nennquerschnitt	6 mm²
Abisolierlänge	12 mm
Lehrdorn	A4
Anschluss gemäß Norm	IEC 60947-7-1
Leiterquerschnitt starr	0,2 mm² ... 10 mm²
Leiterquerschnitt AWG	24 ... 8 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,2 mm² ... 6 mm²
Leiterquerschnitt flexibel [AWG]	24 ... 10 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,25 mm² ... 6 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,25 mm² ... 6 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse	0,5 mm² ... 1,5 mm²
Nennstrom	30 A
Belastungsstrom maximal	30 A (bei 10 mm² Leiterquerschnitt)
Nennspannung	500 V
Nennquerschnitt	6 mm²

Breite	8,2 mm
Höhe	100,8 mm
Tiefe auf NS 35/7,5	49,6 mm
Tiefe auf NS 35/15	57,1 mm

Farbe	grau (RAL 7042)
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354)	28 MJ/kg
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Stoßspannungsprüfung
Prüfspannung Sollwert	7,3 kV
Ergebnis	Prüfung bestanden
Erwärmungsprüfung
Anforderung Erwärmungsprüfung	Temperaturerhöhung ≤ 45 K
Ergebnis	Prüfung bestanden
Kurzzeitstromfestigkeit 6 mm²	0,72 kA
Ergebnis	Prüfung bestanden
Betriebsfrequente Spannungsfestigkeit
Prüfspannung Sollwert	1,89 kV
Ergebnis	Prüfung bestanden

Mechanische Daten
Offene Seitenwand	Ja

Mechanische Festigkeit
Ergebnis	Prüfung bestanden
Befestigung auf dem Träger
Tragschiene/Befestigungsauflage	NS 35
Prüfkraft Sollwert	5 N
Ergebnis	Prüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
Rotationsgeschwindigkeit	10 U/min
Umdrehungen	135
Leiterquerschnitt/Gewicht	0,2 mm² / 0,2 kg
	6 mm² / 1,4 kg
	10 mm² / 2 kg
Ergebnis	Prüfung bestanden

Alterung
Temperaturzyklen	192
Ergebnis	Prüfung bestanden
Nadelflammenprüfung
Einwirkdauer	30 s
Ergebnis	Prüfung bestanden
Schwingen/Breitbandrauschen
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Lebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Frequenz	f₁ = 5 Hz bis f₂ = 250 Hz
ASD-Pegel	6,12 (m/s²)²/Hz
Beschleunigung	3,12g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Ergebnis	Prüfung bestanden
Schocken
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2008-03
Schockform	Halbsinus
Beschleunigung	30g
Schockdauer	18 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen	X-, Y- und Z-Achse (pos. und neg.)
Ergebnis	Prüfung bestanden
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)	20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Anschluss gemäß Norm	IEC 60947-7-1

Montageart	NS 35/7,5
	NS 35/15

Kaufmännische Daten

Artikelnummer	3035700
Verpackungseinheit	50 Stück
Mindestbestellmenge	50 Stück
Verkaufsschlüssel	A1 - Reihenklemmen
Produktschlüssel	BE2133
Katalogseite	Seite 238 (C-1-2019)
GTIN	4046356281416
Gewicht pro Stück (inklusive Verpackung)	24,468 g
Gewicht pro Stück (exklusive Verpackung)	24,468 g
Zolltarifnummer	85369010
Ursprungsland	PL

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG
Usegroup B
	300 V	30 A	24 - 8
Usegroup C
	300 V	30 A	24 - 8

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG
Usegroup B
	600 V	30 A	24 - 8
Usegroup C
	600 V	30 A	24 - 8
Usegroup F
	500 V	30 A	24 - 8

Environmental product compliance

Kompatible Produkte

Zubehör

Ihre Vorteile

Konturgleiche Durchgangsklemme verfügbar

Übersichtlichkeit durch aufgedruckte Schaltsymbole

Einfache Bedienung

Sechs Funktionsschächte

Kompakte Bauform

Flexibel einsetzbares und umfangreiches Zubehör

Sicheres Einrasten in den Endpositionen

PHOENIX CONTACT Deutschland GmbH (Vertrieb)
Phoenix Contact GmbH & Co. KG (Unternehmenszentrale)

Flachsmarktstraße 8, D-32825 Blomberg

Eine Frage stellen +49 5235 3-12000 info@phoenixcontact.de

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

STME 6 - Messwandler-Trennklemme

3035700

Produktdetails

ECLASS

ETIM

UNSPSC

CSA

EAC

cULus Recognized

EAC

Kompatible Produkte

Ihre Vorteile

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

STME 6 - Messwandler-Trennklemme 3035700

Produktdetails

ECLASS

ETIM

UNSPSC

Kompatible Produkte

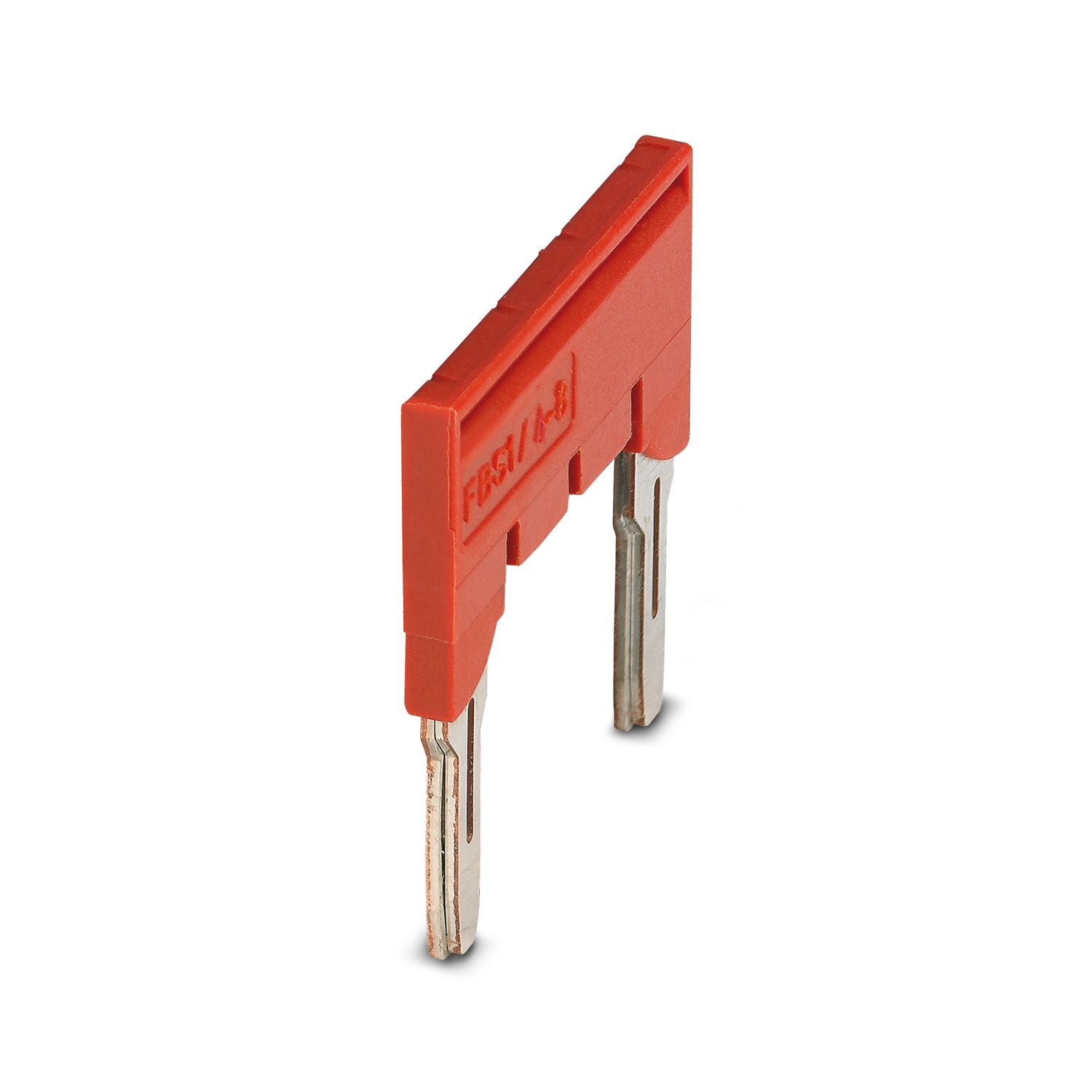

FBS 2-8 - Steckbrücke 3030284

FBS 3-8 - Steckbrücke 3030297

FBS 4-8 - Steckbrücke 3030307

FBS 5-8 - Steckbrücke 3030310

FBS 10-8 - Steckbrücke 3030323

FBS 6-8 - Steckbrücke 3032470

FBS 1/3-8 - Steckbrücke 3032363

FBS 1/4-8 - Steckbrücke 3032376

FBS 1/3/5-8 - Steckbrücke 3032389

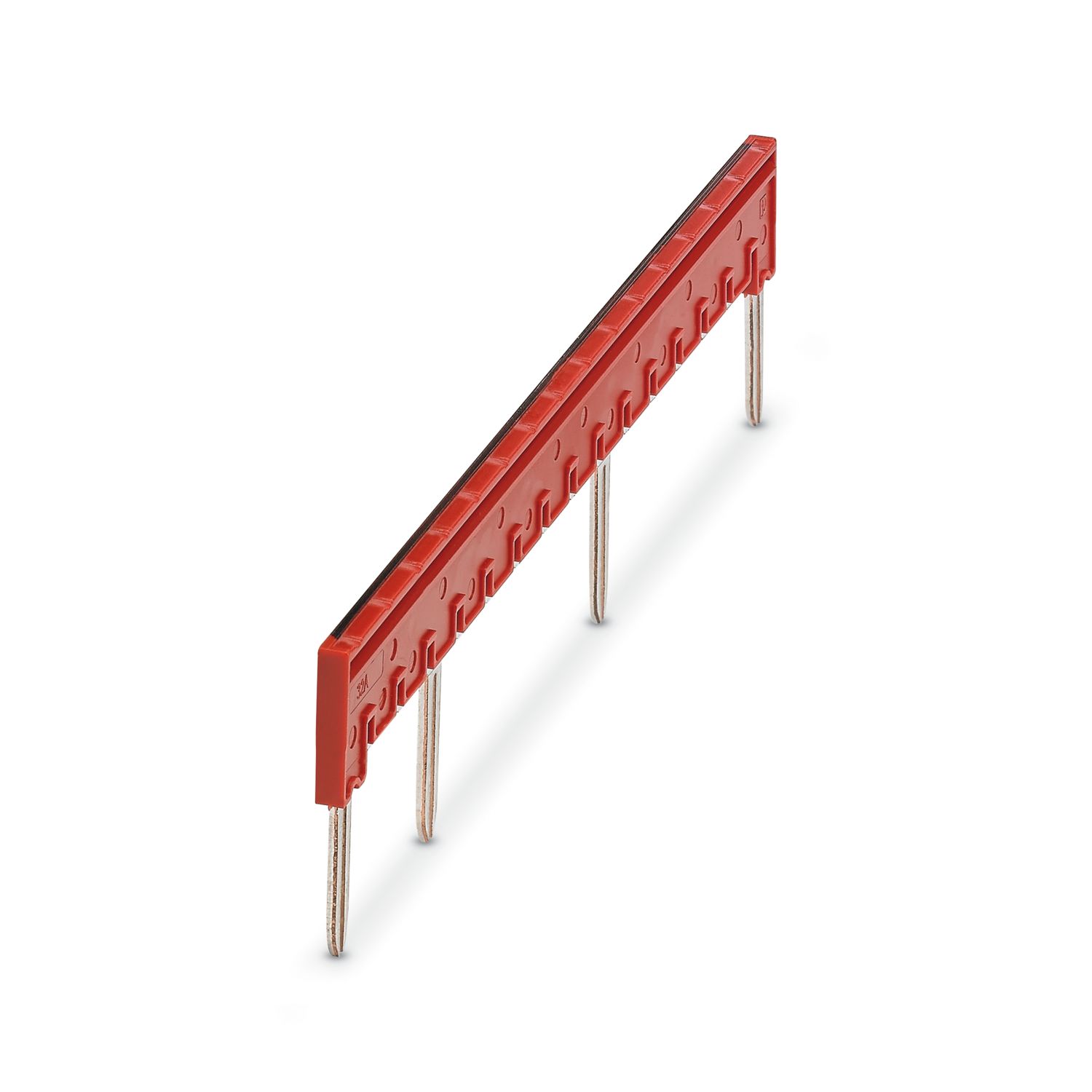

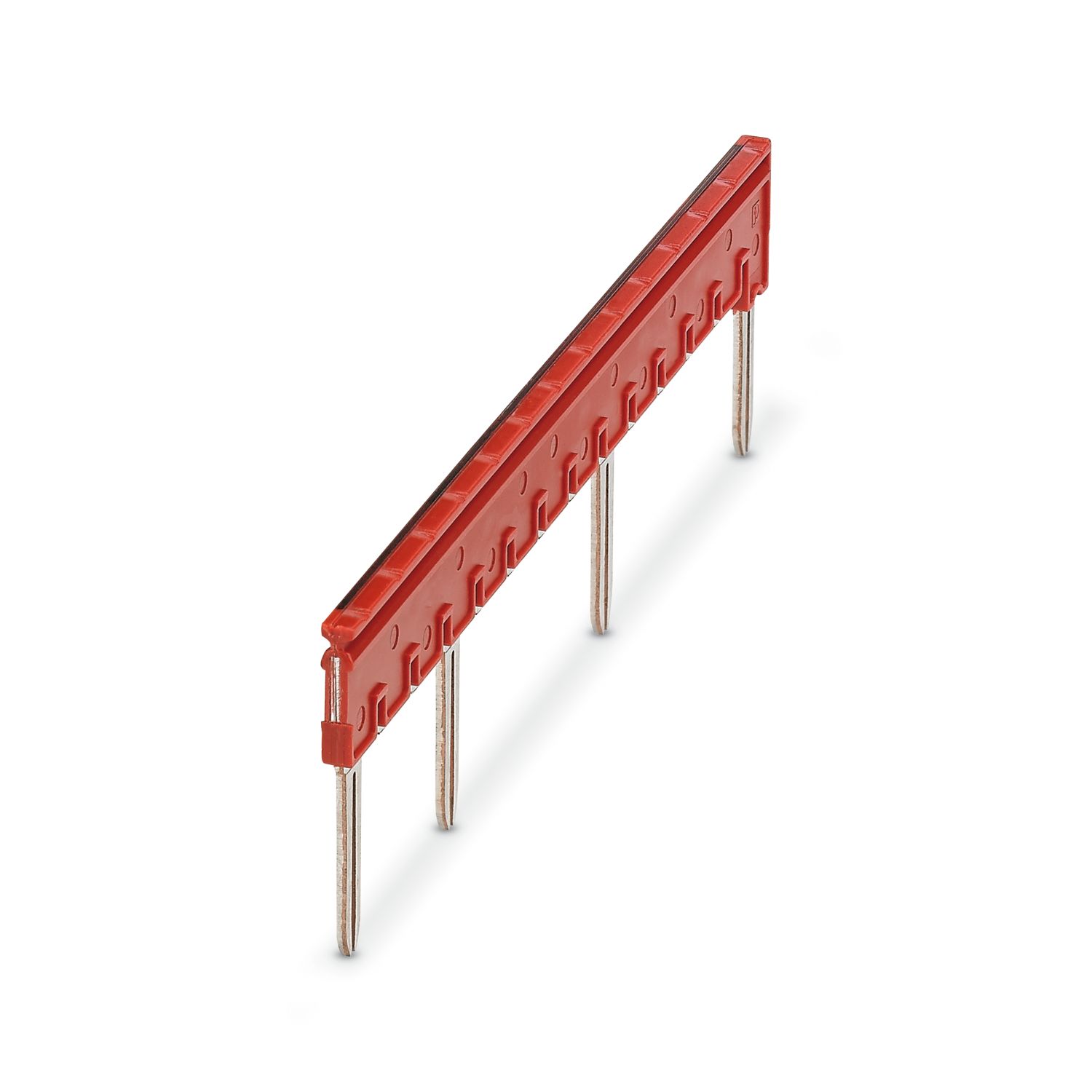

FBS 1/4/7/10-8 - Steckbrücke 3032402

FBS 1/5-8 - Steckbrücke 3032381

FBS 2-8 CT - Steckbrücke 3033830

FBS 3-8 CT - Steckbrücke 3033831

FBS 4-8 CT - Steckbrücke 3033832

FBS 10-8 CT - Steckbrücke 3033833

FBS 2-8 BU - Steckbrücke 3032567

FBS 3-8 BU - Steckbrücke 3032570

FBS 4-8 BU - Steckbrücke 3032583

FBS 5-8 BU - Steckbrücke 3032596

FBS 6-8 BU - Steckbrücke 3032677

FBS 10-8 BU - Steckbrücke 3032606

FBS 2-8 GY - Steckbrücke 3032621

FBS 3-8 GY - Steckbrücke 3032622

FBS 4-8 GY - Steckbrücke 3032635

FBS 5-8 GY - Steckbrücke 3032648

FBS 6-8 GY - Steckbrücke 3032664

FBS 10-8 GY - Steckbrücke 3032651

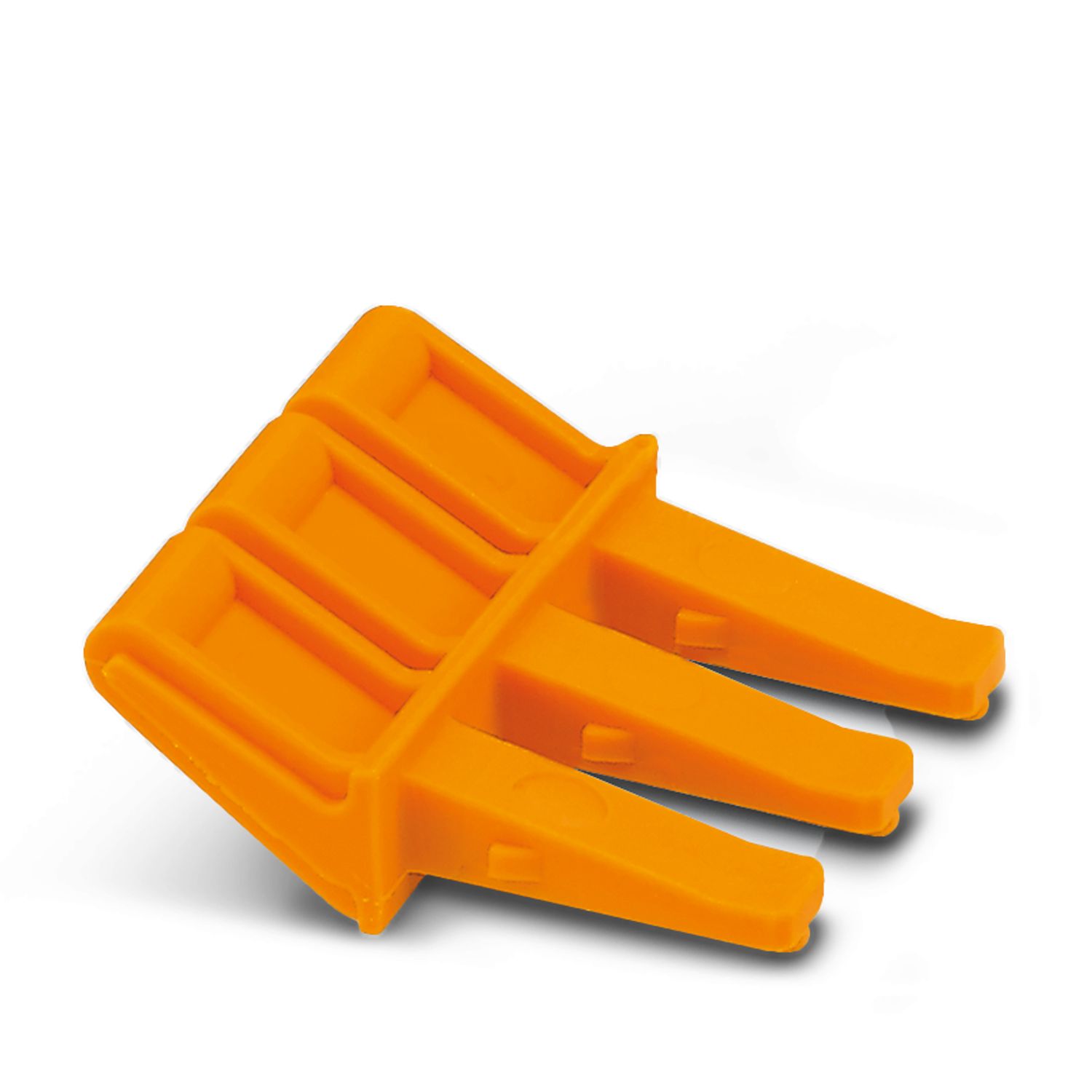

FBSRH 2-8 - Kurzschlussstecker 3033802

FBSRH 3-8 - Kurzschlussstecker 3033803

FBSRH 4-8 - Kurzschlussstecker 3033804

FBSR 2-8 - Steckbrücke 3033808

FBSR 3-8 - Steckbrücke 3001597

FBSR 4-8 - Steckbrücke 3000585

FBSR 5-8 - Steckbrücke 3033809

FBSR 10-8 - Steckbrücke 3001599

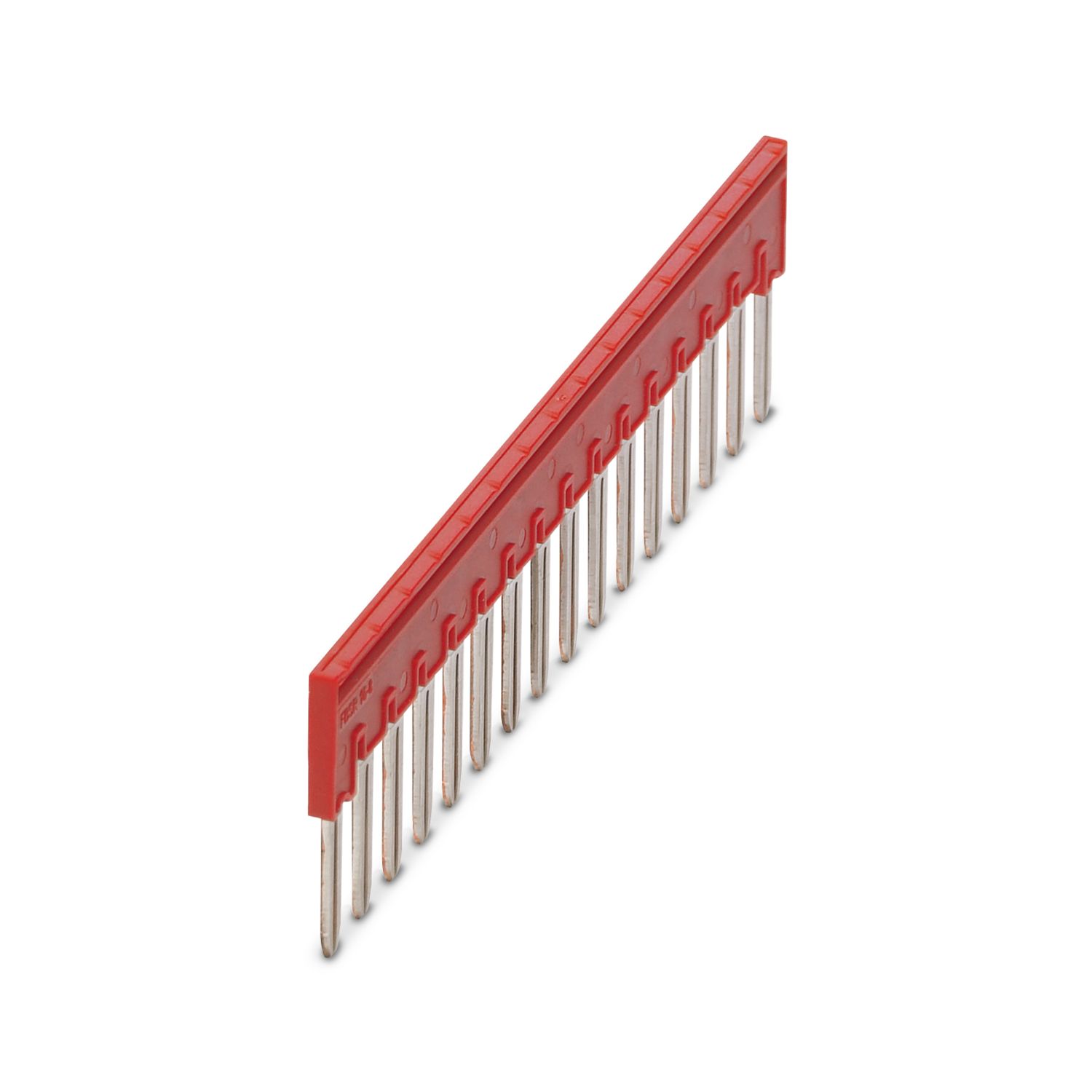

FBSR 16-8 - Steckbrücke 3033816

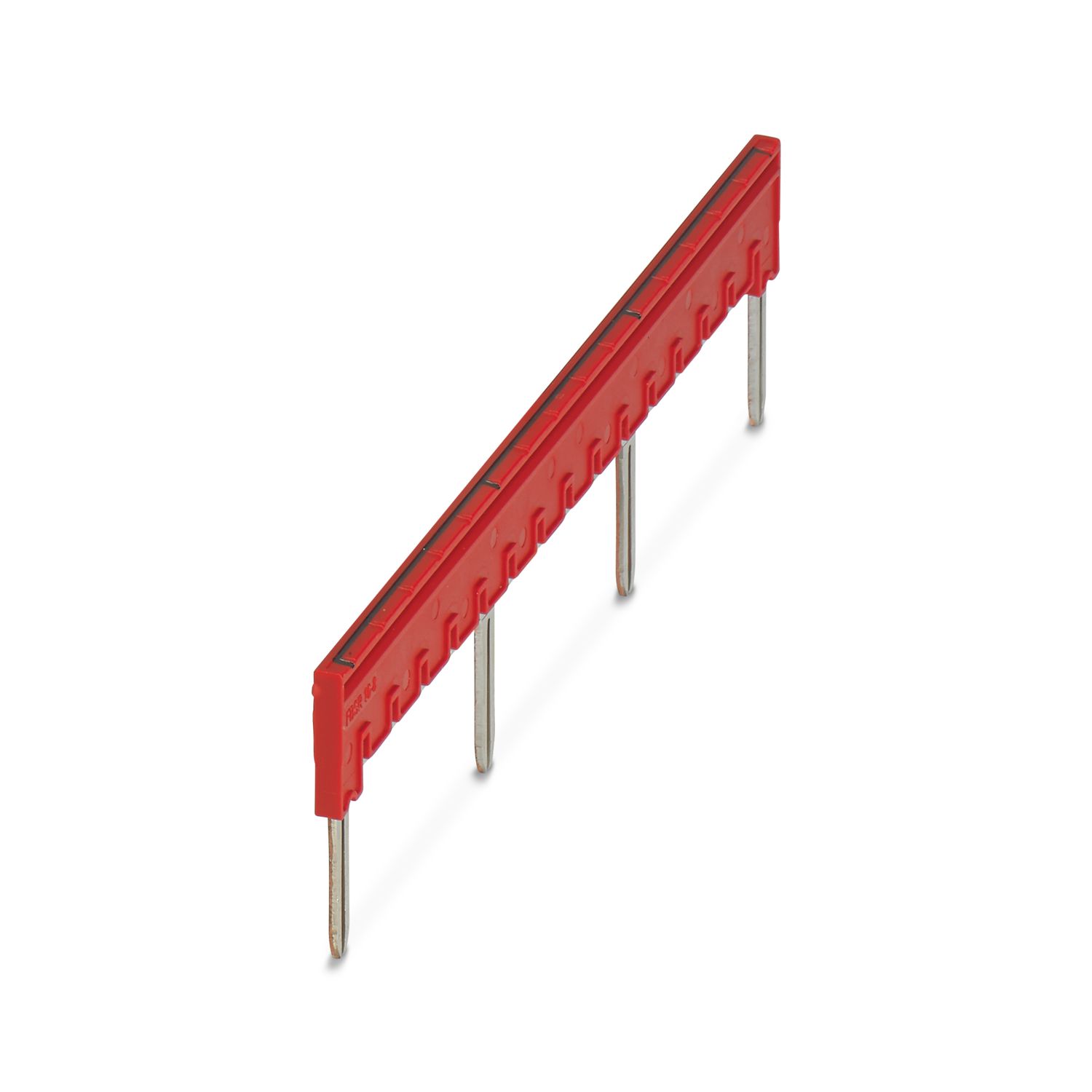

FBSR 1/6/11/16-8 - Steckbrücke 3033820

FBSR 1/7/13/16-8 - Steckbrücke 3033821

FBSR 1/6/11/14-8 - Steckbrücke 3033822

SB-ME 2-8 - Schaltbrücke 3034468

SB-ME 3-8 - Schaltbrücke 3032800

SB-ME 4-8 - Schaltbrücke 3034484

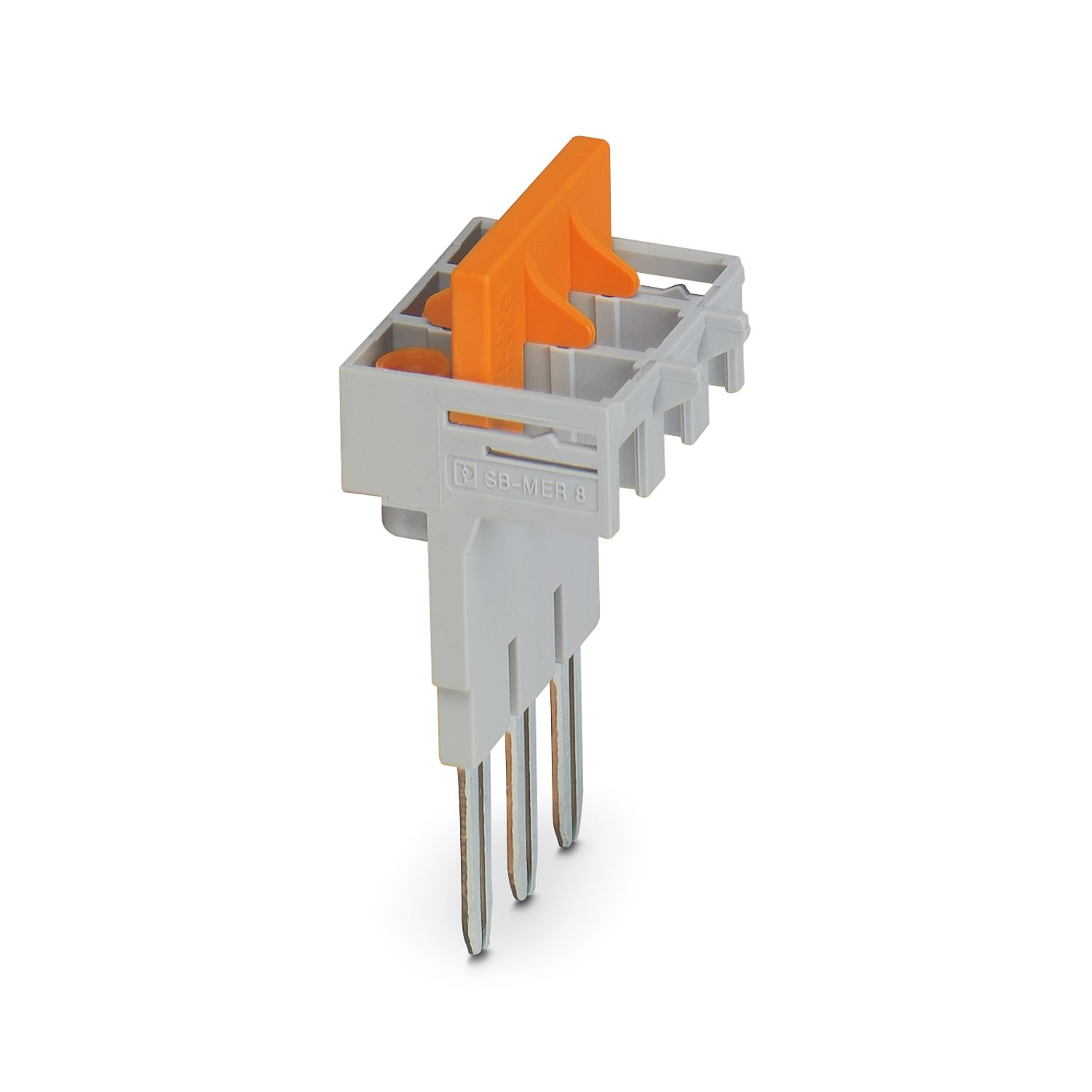

SB-MER 2-8 - Schaltbrücke 3000587

SB-MER 3-8 - Schaltbrücke 3000588

SB-MER 4-8 - Schaltbrücke 3000589

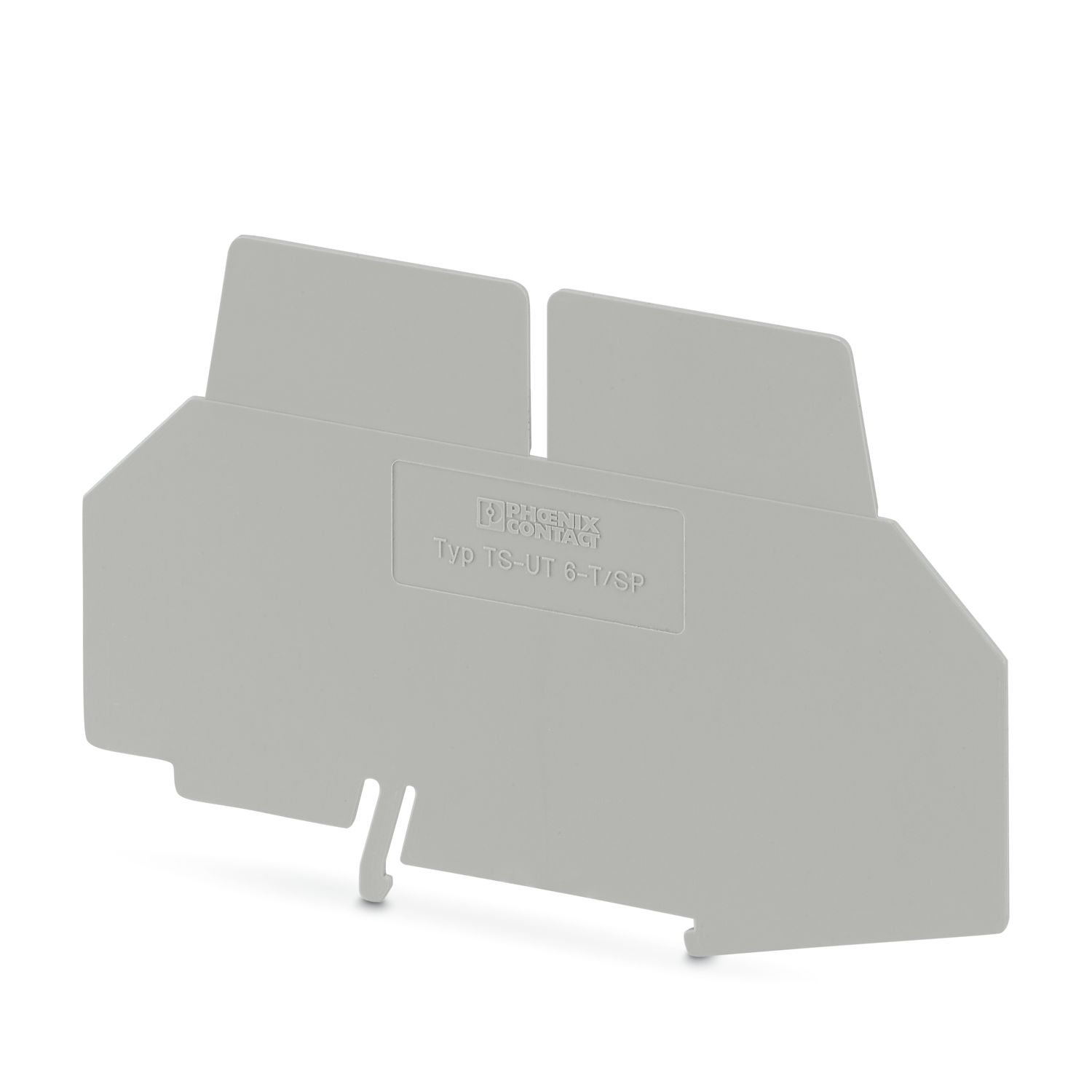

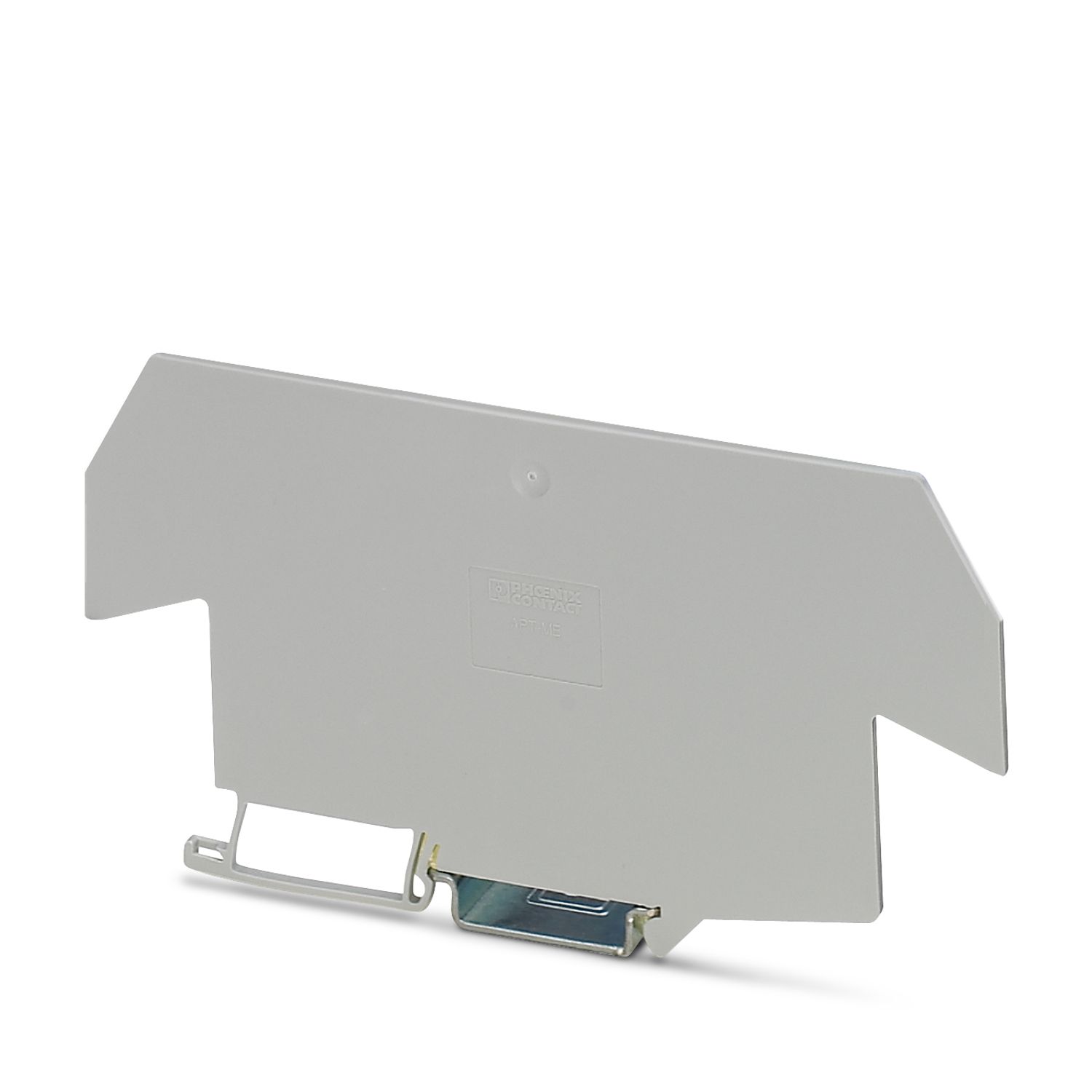

D-DTME 6 - Abschlussdeckel 3034426

CARRIER 35-8 - Abteilungstrennplatte 3034387

AP-ME METER - Abdeckprofil 3034361

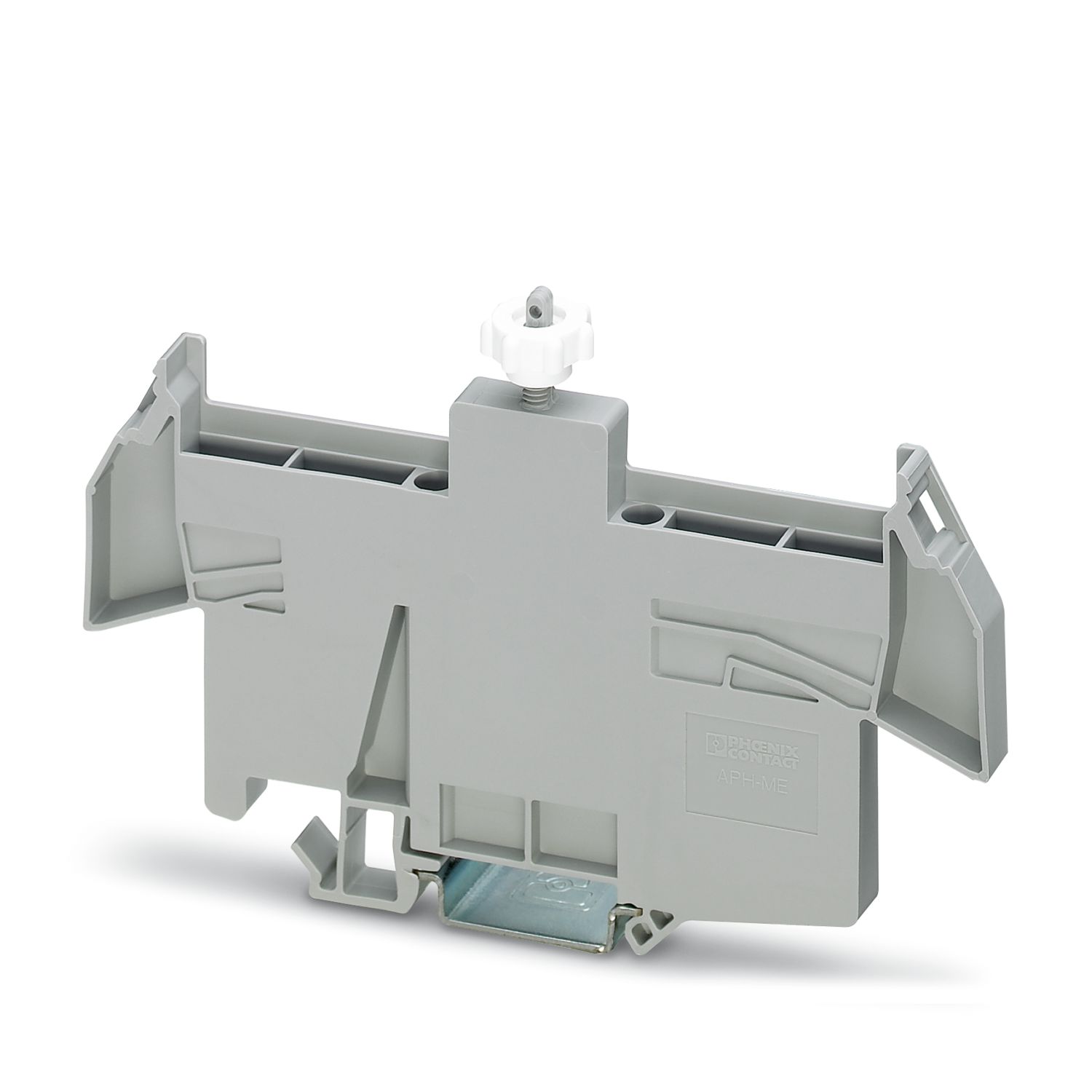

APH-ME - Abdeckprofilträger 3034374

APT-ME - Abdeckprofilträger 3034358

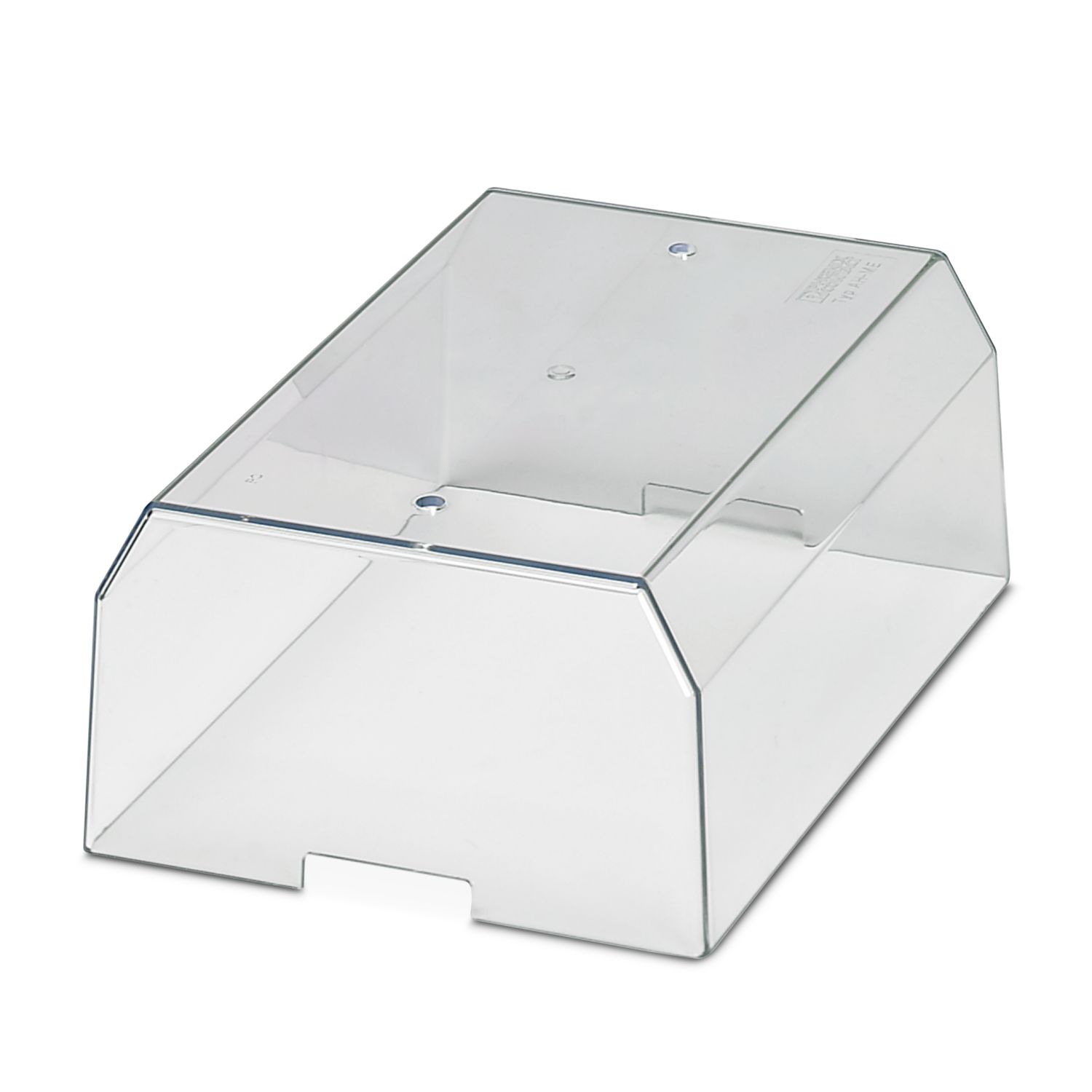

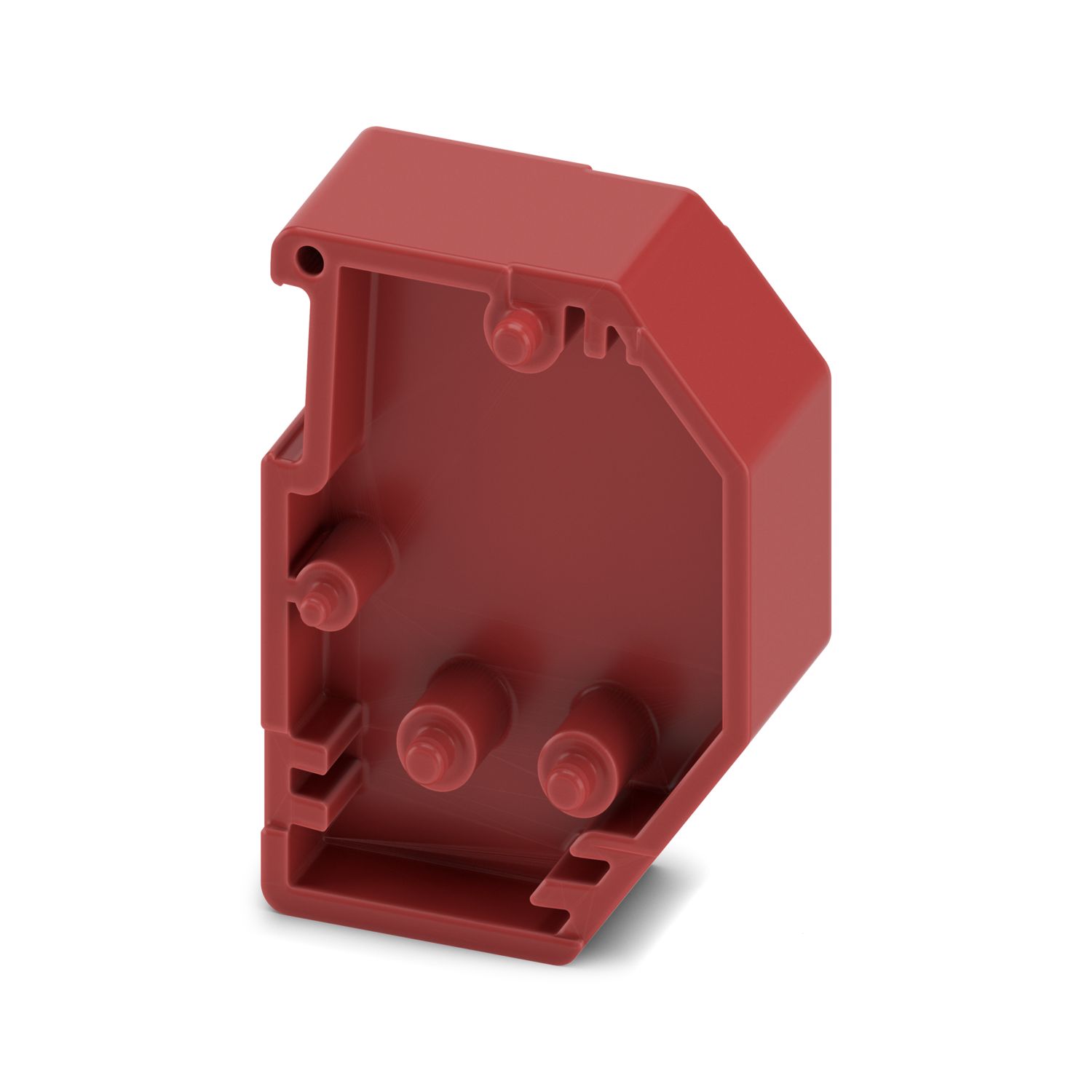

AH-ME - Abdeckhaube 3240265
