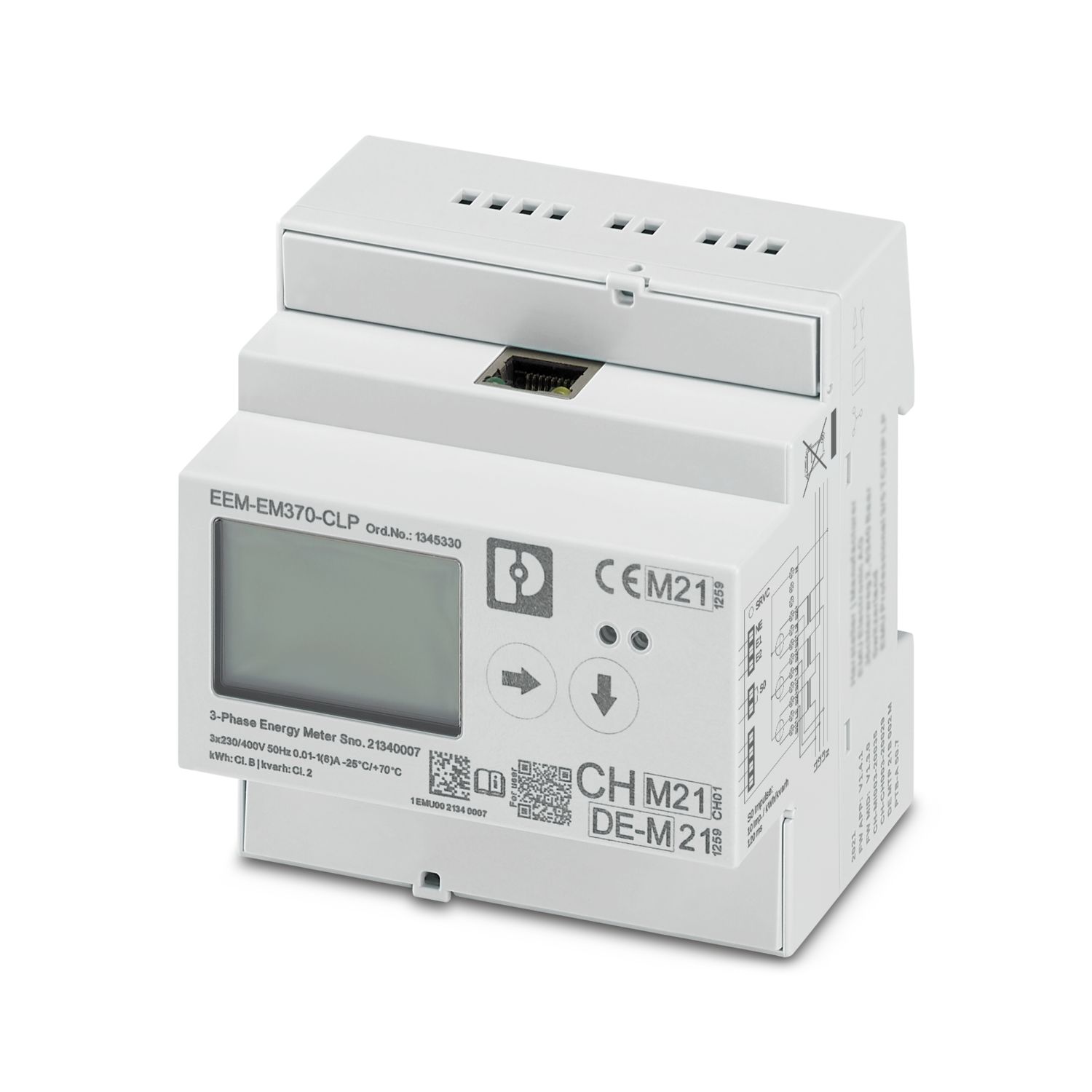

EEM-EM370-CLP
-
Messgerät
1345330
Energiezähler zur Multimessung mit Wandlermessung (VT/CT) in Netzen mit 3x 230/400 V, mit S0-Ausgang, Tarifeingängen, Ethernet-Schnittstelle, zertifiziert gemäß MID-Richtlinie + PTB-A 50.7 eichrechtskonformer Lastprofilspeicher
Produktdetails
| Produkttyp | Energiezähler |
| Isolationseigenschaften | |
| Schutzklasse | II (EN 50470-1) |
| Versorgung | |
| Versorgungsspannungsbereich | Versorgung aus dem Messkreis |
| Messen | |
| Eingangsspannungsbereich | 3x 230 V ... 400 V ±20 % |
| Eingangsstrombereich | 100 A |
| Frequenzbereich | 50 Hz |
| Mindeststrom Imin | 0,05 A |
| Grenzstrom Imax | 5 A |
| Übergangsstrom Itr | 0,025 A |
| Referenzstrom Iref | 5 A |
| Stromwandlerverhältnis | 1 ... 4000 |
| Wirkenergie (EN 50470-3) | Klasse B |
| Blindenergie (IEC 62053-23) | Klasse 2 |
| Messen | |
| Eingangsspannungsbereich | 3x 230 V ... 400 V ±20 % |
| Eingangsstrombereich | 100 A |
| Frequenzbereich | 50 Hz |
| Anlaufstrom Ist | 0,001 A |
| Mindeststrom Imin | 0,01 A |
| Grenzstrom Imax | 1 A |
| Übergangsstrom Itr | 0,05 A |
| Referenzstrom Iref | 1 A |
| Stromwandlerverhältnis | 1 ... 4000 |
| Wirkenergie (EN 50470-3) | Klasse B |
| Blindenergie (IEC 62053-23) | Klasse 2 |
| Eingangsspannungsbereich | 230 V (Eingänge für 4 Tarife) |
| S0-Ausgang | |
| Beschreibung des Ausgangs | EN 62052-31 |
| Zählerkonstante | 0,001 imp/kWh, kvarh (Impulsrate) |
| 0,01 imp/kWh, kvarh (Impulsrate) | |
| 0,1 imp/kWh, kvarh (Impulsrate) | |
| 1 imp/kWh, kvarh (Impulsrate) | |
| 10 imp/kWh, kvarh (Impulsrate) | |
| 100 imp/kWh, kvarh (Impulsrate) | |
| 1000 imp/kWh, kvarh (Impulsrate) | |
| 10000 imp/kWh, kvarh (Impulsrate) | |
| 10 imp/kWh (Wandlerzähler) | |
| 1000 imp/kWh (Direktanschlusszähler) | |
| Messanschluss | |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt flexibel | 6 mm² |
| Anzugsdrehmoment | 0,8 Nm ... 1 Nm |
| andere Anschlüsse | |
| Leiterquerschnitt flexibel | 1,5 mm² |

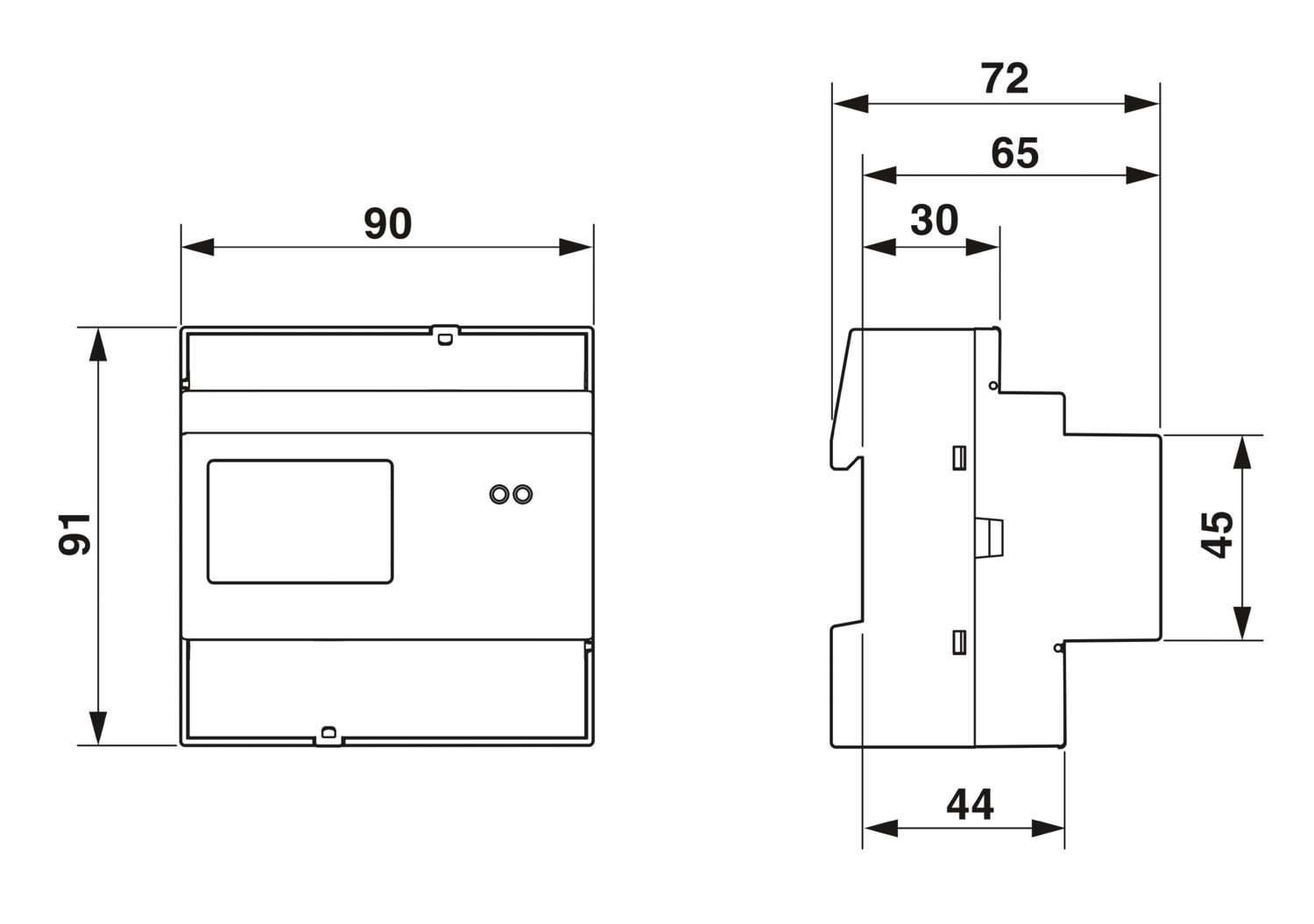

| Maßzeichnung |
|
| Breite | 90 mm |
| Höhe | 91 mm |
| Tiefe | 72 mm |
| Umgebungsbedingungen | |
| Schutzart (Gehäuse) | IP51 (Gehäuse) |
| Schutzart (Anschlüsse) | IP20 (Anschlüsse) |
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -30 °C ... 70 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 95 % (nicht kondensierend) |
| 75 % | |
| CE | |
| Zertifikat | CE-konform |
| MID | |
| Kennzeichnung | MID-konform |
| PTB-A 50.7 | |
| Kennzeichnung | PTB-A 50.7 konform |
| Normen/Bestimmungen | EN 50470-1 |
| EN 50470-3 | |
| PTB-A 50.7 |
| Einbaulage | Tragschiene waagerecht |
