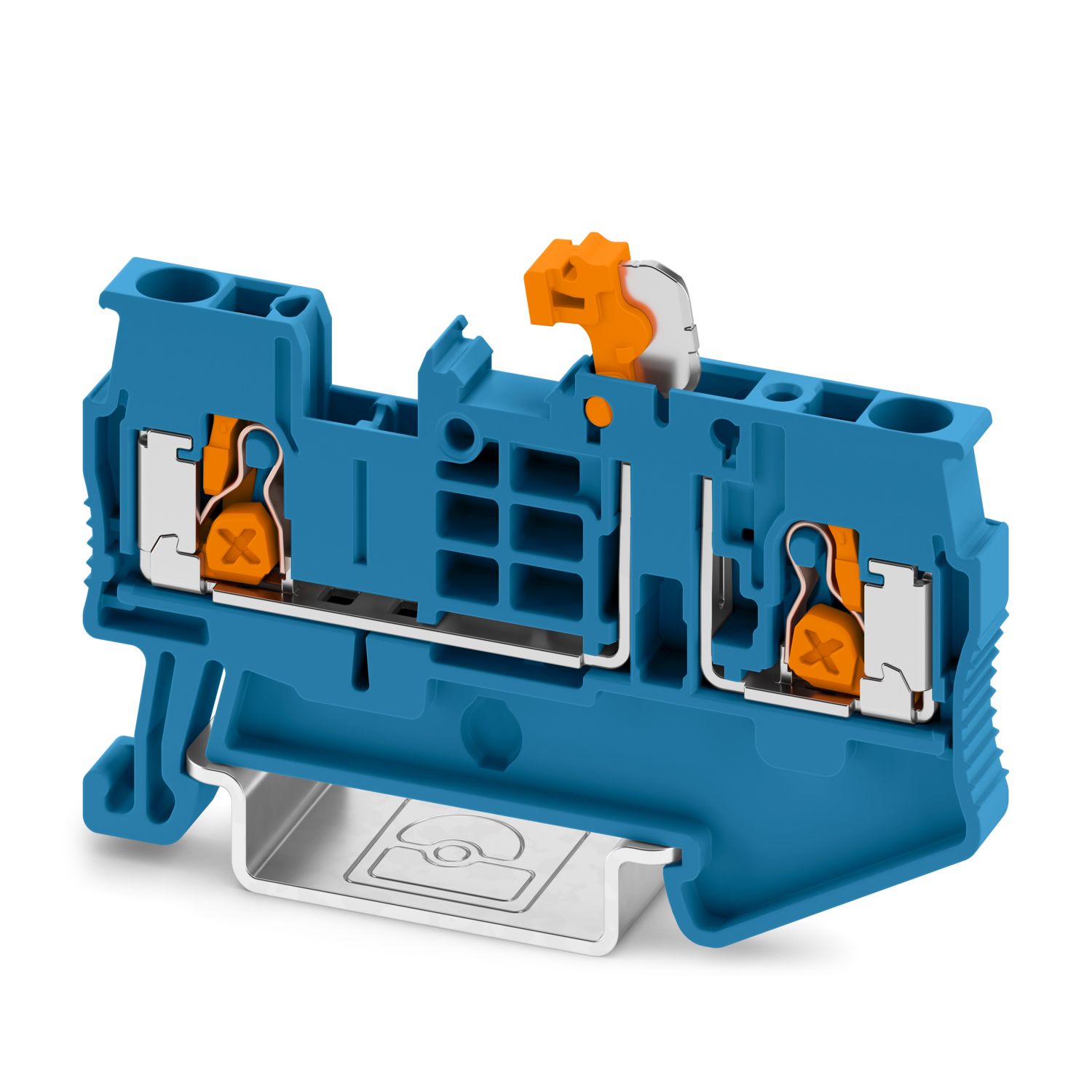

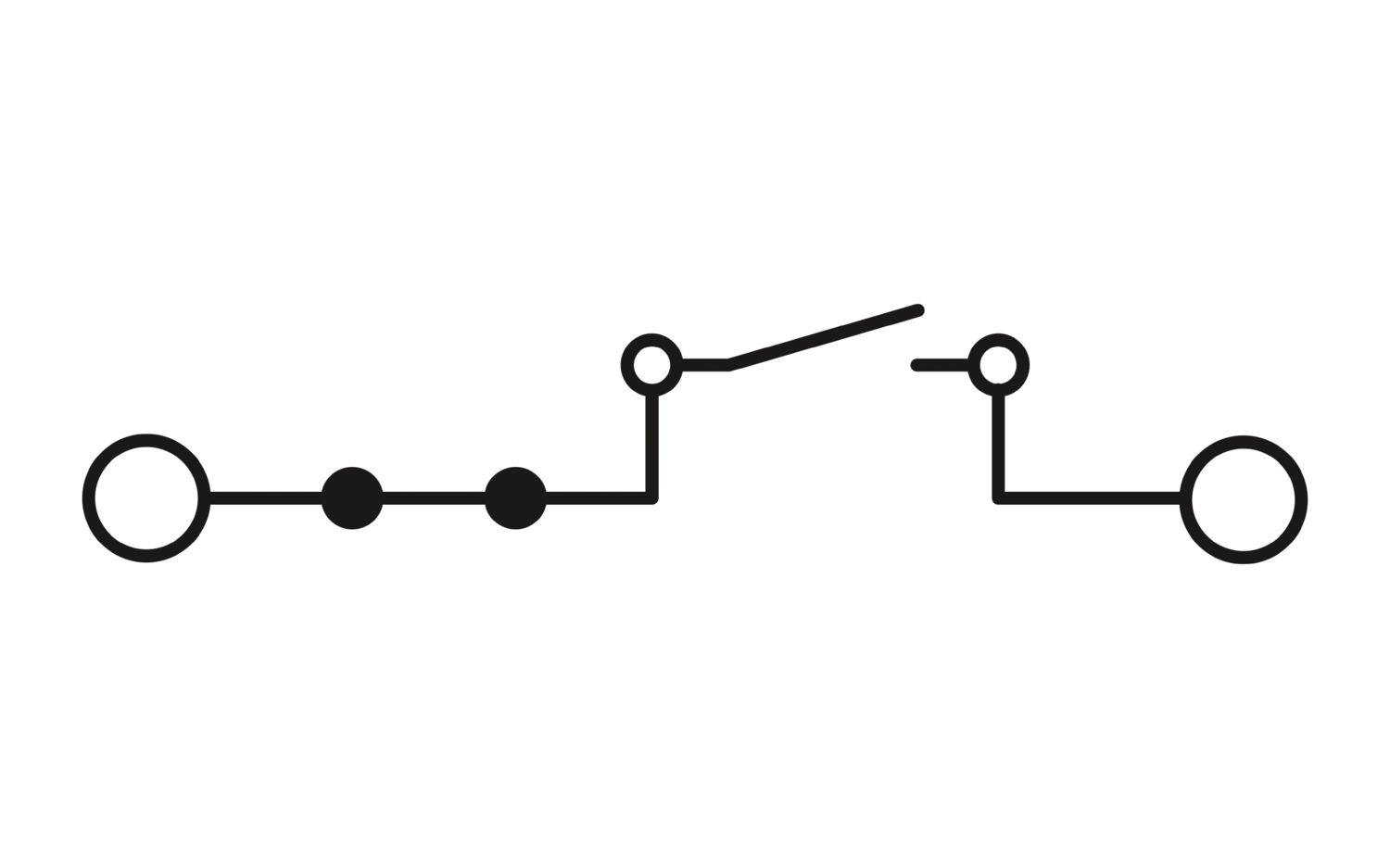

XT 2,5-MT BU - Messertrennklemme

1462717

Messertrennklemme, Nennspannung: 500 V, Nennstrom: 20 A, Anschlussart: Push-X-Anschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,5 mm² - 4 mm², Montage: NS 35/7,5, NS 35/15, Farbe: blau

Produktdetails

Produkttyp	Trennklemme
Polzahl	1
Anzahl der Anschlüsse	2
Anzahl der Reihen	1
Potenziale	1
Isolationseigenschaften
Überspannungskategorie	III
Verschmutzungsgrad	3

Bemessungsstoßspannung	6 kV
Maximale Verlustleistung bei Nennbedingung	0,77 W

Anzahl der Anschlüsse pro Etage	2
Nennquerschnitt	2,5 mm²
Abisolierlänge	10 mm ... 12 mm
Lehrdorn	A3
Anschluss gemäß Norm	IEC 60947-7-1
Leiterquerschnitt starr	0,5 mm² ... 4 mm²
Leiterquerschnitt AWG	20 ... 12 (umgerechnet nach IEC)
Leiterquerschnitt flexibel	0,75 mm² ... 4 mm²
Leiterquerschnitt flexibel [AWG]	18 ... 12 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)	0,5 mm² ... 2,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)	0,5 mm² ... 2,5 mm²
Nennstrom	20 A
Belastungsstrom maximal	20 A (bei 4 mm² Leiterquerschnitt starr)
Nennspannung	500 V
Nennquerschnitt	2,5 mm²

Breite	5,2 mm
Deckelbreite	2,2 mm
Höhe	61,9 mm
Tiefe	36,9 mm
Tiefe auf NS 35/7,5	38,4 mm
Tiefe auf NS 35/15	45,9 mm

Farbe	blau (RAL 5015)
Brennbarkeitsklasse nach UL 94	V0
Isolierstoffgruppe	I
Isolierstoff	PA
Statischer Isolierstoffeinsatz in Kälte	-60 °C
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)	130 °C
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24	HL 1 - HL 3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26	HL 1 - HL 3
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162)	bestanden
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662)	bestanden
Rauchgastoxität NFPA 130 (SMP 800C)	bestanden

Stoßspannungsprüfung
Ergebnis	Prüfung bestanden
Erwärmungsprüfung
Anforderung Erwärmungsprüfung	Temperaturerhöhung ≤ 45 K
Ergebnis	Prüfung bestanden
Kurzzeitstromfestigkeit 2,5 mm²	0,3 kA
Ergebnis	Prüfung bestanden
Betriebsfrequente Spannungsfestigkeit
Prüfspannung Sollwert	1,89 kV
Ergebnis	Prüfung bestanden

Mechanische Daten
Offene Seitenwand	Ja

Mechanische Festigkeit
Ergebnis	Prüfung bestanden
Befestigung auf dem Träger
Tragschiene/Befestigungsauflage	NS 35
Ergebnis	Prüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
Rotationsgeschwindigkeit	9 U/min
Umdrehungen	135
Leiterquerschnitt/Gewicht	0,34 mm² / 0,2 kg
	2,5 mm² / 0,7 kg
	4 mm² / 0,9 kg
Ergebnis	Prüfung bestanden

Alterung
Temperaturzyklen	192
Ergebnis	Prüfung bestanden
Nadelflammenprüfung
Einwirkdauer	30 s
Ergebnis	Prüfung bestanden
Schwingen/Breitbandrauschen
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2022-06
Spektrum	Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Frequenz	f₁ = 5 Hz bis f₂ = 150 Hz
ASD-Pegel	0,964 (m/s²)²/Hz
Beschleunigung	0,58g
Prüfdauer je Achse	5 h
Prüfrichtungen	X-, Y- und Z-Achse
Ergebnis	Prüfung bestanden
Schocken
Prüfspezifikation	DIN EN 50155 (VDE 0115-200):2022-06
Schockform	Halbsinus
Beschleunigung	5g
Schockdauer	30 ms
Anzahl der Schocks je Richtung	3
Prüfrichtungen	X-, Y- und Z-Achse (pos. und neg.)
Ergebnis	Prüfung bestanden
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C)
Umgebungstemperatur (Montage)	-5 °C ... 70 °C
Umgebungstemperatur (Betätigung)	-5 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)	20 % ... 90 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	30 % ... 70 %

Anschluss gemäß Norm	IEC 60947-7-1

Montageart	NS 35/7,5
	NS 35/15

Kaufmännische Daten

Artikelnummer	1462717
Verpackungseinheit	50 Stück
Mindestbestellmenge	50 Stück
Verkaufsschlüssel	A1 - Reihenklemmen
Produktschlüssel	BE2531
GTIN	4063151853761
Gewicht pro Stück (inklusive Verpackung)	8,728 g
Gewicht pro Stück (exklusive Verpackung)	8,728 g
Zolltarifnummer	85369010
Ursprungsland	CN

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG
Usegroup B
	300 V	20 A	20 - 12
Usegroup C
	300 V	20 A	20 - 12
Usegroup D
	600 V	5 A	20 - 12

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG
Usegroup B
	300 V	20 A	20 - 12
Usegroup C
	300 V	20 A	20 - 12
Usegroup F
	500 V	20 A	20 - 12
Usegroup D
	600 V	5 A	20 - 12

Environmental product compliance

Kompatible Produkte

Zubehör

Ihre Vorteile

Neben der Prüfmöglichkeit im doppelten Funktionsschacht steht bei allen Klemmen ein zusätzlicher Prüfabgriff zur Verfügung

PHOENIX CONTACT Deutschland GmbH (Vertrieb)
Phoenix Contact GmbH & Co. KG (Unternehmenszentrale)

Flachsmarktstraße 8, D-32825 Blomberg

Eine Frage stellen +49 5235 3-12000 info@phoenixcontact.de

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

XT 2,5-MT BU - Messertrennklemme

1462717

Produktdetails

ECLASS

ETIM

UNSPSC

CSA

cULus Recognized

Kompatible Produkte

Ihre Vorteile

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

XT 2,5-MT BU - Messertrennklemme 1462717

Produktdetails

ECLASS

ETIM

UNSPSC

Kompatible Produkte

FBS 2-5 - Steckbrücke 3030161

FBS 3-5 - Steckbrücke 3030174

FBS 4-5 - Steckbrücke 3030187

FBS 5-5 - Steckbrücke 3030190

FBS 10-5 - Steckbrücke 3030213

FBS 20-5 - Steckbrücke 3030226

FBS 50-5 - Steckbrücke 3038930

FBSR 2-5 - Steckbrücke 3033702

FBSR 3-5 - Steckbrücke 3001591

FBSR 4-5 - Steckbrücke 3001592

FBSR 5-5 - Steckbrücke 3001593

FBSR 10-5 - Steckbrücke 3033710

FBS 2-5 BU - Steckbrücke 3036877

FBS 3-5 BU - Steckbrücke 3036880

FBS 4-5 BU - Steckbrücke 3036893

FBS 5-5 BU - Steckbrücke 3036903

FBS 10-5 BU - Steckbrücke 3036916

FBS 20-5 BU - Steckbrücke 3036929

FBS 50-5 BU - Steckbrücke 3032114

ST-BW 0 - Betätigungswerkzeug 1200135

SZS 0,4X2,5 VDE - Schraubendreher 1205037

SF-SL 0,6X3,5-100 S-VDE - Schraubendreher 1212587

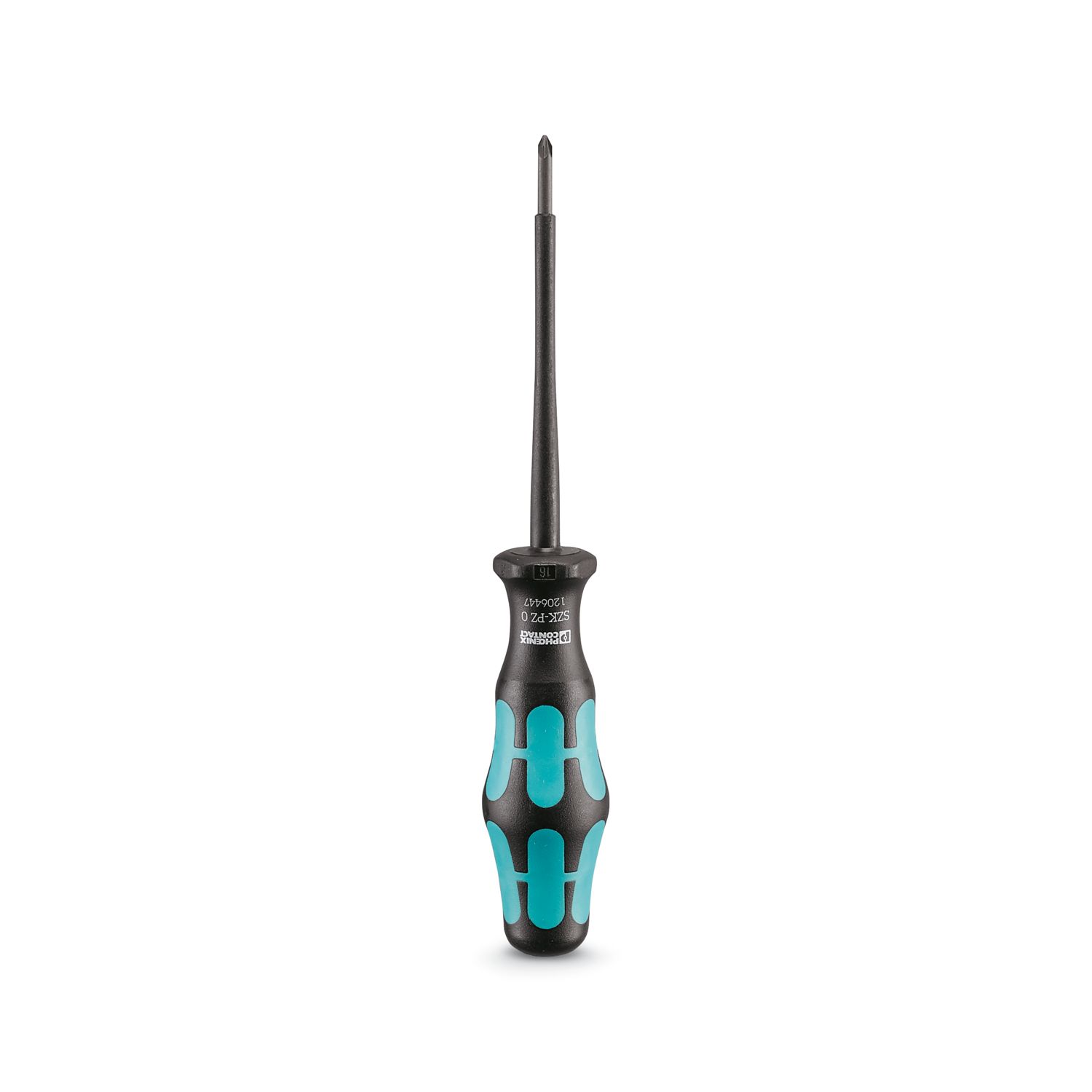

SZK PZ0 VDE - Schraubendreher 1206447
