Diese LED-Maschinenleuchte ist für die Beleuchtung in oder an Maschinen vorgesehen. Sie können die Leuchte in rauer Umgebung einsetzen. Das wird möglich durch folgende Eigenschaften: - Hohe Schutzart - Resistenz gegen gängige Kühl- und Schmiermittel - Unempfindlichkeit gegen Vibrationen und Schock - 4 mm starkes Sicherheitsglas Der kleine Durchmesser von nur 40 mm erlaubt die Montage selbst bei engen Platzverhältnissen. Die Montage erfolgt mit Haltern oder Winkeln (beide nicht im Lieferumfang enthalten), in denen sich die Leuchte schwenken und somit die Beleuchtung optimal ausrichten lässt. Um den Verkabelungsaufwand bei längeren Maschinen zu reduzieren, lassen sich die Leuchten in Serie schalten.
PLD M 260 W-85/95 365/D40/SC
-
LED-Maschinenleuchte
2702934
LED-Maschinenleuchte, 24 V DC, Abstrahlwinkel (vertikal/horizontal): 85 °/95 °, Länge: 365 mm, Durchmesser: 40 mm, Schutzart: IP67, schwenkbar, resistent gegen Kühl- und Schmiermittel, in Serie schaltbar
Dieses Produkt benötigt weitere Produkte für den Betrieb.
Notwendiges Zubehör
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Bestellhinweis: | Zur Montage der Leuchte benötigen Sie entweder die Montagehalter PLD M-ME MC/D40 (Art.-Nr. 2702491) oder die Montagewinkel PLD M-ME MB/D40 (Art.-Nr. 2702527). |
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Produkttyp | Maschinenleuchte |
| Anwendung | Werkzeugmaschine |
| Einbaulage | beliebig |
| Besondere Eigenschaften | schwenkbar mit Montagezubehör |
| resistent gegen Kühl- und Schmiermittel | |
| in Serie schaltbar |
| Versorgung: Modulelektronik | |
| Anschlussart | M12-Steckverbinder, A-kodiert |
| Polzahl | 4 |
| Zulässiger Leitungsquerschnitt | min. 0,34 mm² |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 20 V DC ... 28 V DC |
| Stromaufnahme | typ. 0,44 A (bei 24 V DC) |
| Leistungsaufnahme | ca. 10,5 W (bei 24 V DC) |
| Schutzbeschaltung | Überspannungsschutz; Varistor und Suppressordiode, 36 V DC |
| Verpolschutz; Verpolschutzdiode | |
| Anschlussart | M12-Steckverbinder, A-kodiert |
| Lichteigenschaften | |
| Art des Leuchtmittels | LED |
| Anzahl LEDs | 27 |
| Farbtemperatur | 5000 K |
| Farbwiedergabeindex | 80 |
| Lichtstrom | ca. 1080 lm (Nettolichtstrom) |
| Lichtausbeute | ca. 103 lm/W |
| Beleuchtungsstärke | max. 477 lx (Abstand 1 m) |
| min. 207 lx (Abstand 1 m auf 1 m² Fläche) | |
| Mittlere Beleuchtungsstärke | 348 lx (Abstand 1 m auf 1 m² Fläche) |
| Abstrahlwinkel | 85 ° (C0-C180) |
| 95 ° (C90-C270) | |
| Verordnung | Delegierte Verordnung (EU) 2019/2015 |
| Energieeffizienzklasse | C (1 Lichtquelle) |
| E (1 Lichtquelle) | |
| Hinweis | Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse C. |
| Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse E. | |

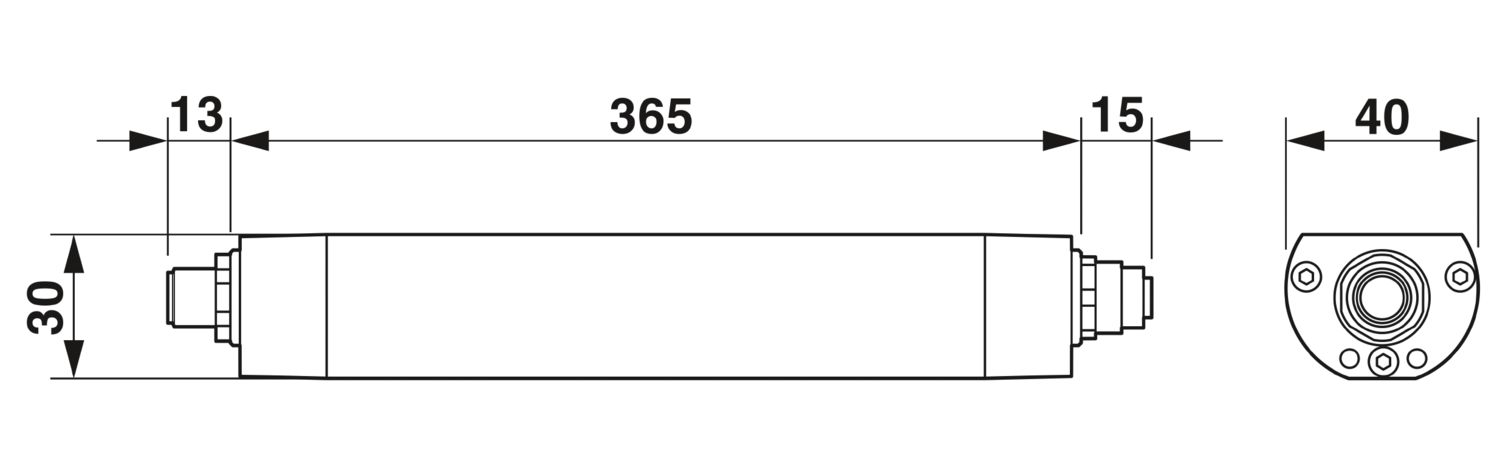

| Maßzeichnung |
|
| Breite | 40 mm |
| Höhe | 30 mm |
| Länge | 365 mm |
| Durchmesser | 40 mm |
| Hinweis zu Maßangaben | Längenangabe ohne M12-Einbausteckverbinder |
| Farbe | aluminiumfarben |
| Material () | Aluminium eloxiert (Leuchtengehäuse) |
| Einscheiben-Sicherheitsglas (ESG, thermisch vorgespanntes Floatglas) (Glasscheibe) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | 0 °C ... 50 °C |
| Schutzart | IP67 |
| Luftdruck (Betrieb) | 69 kPa ... 102 kPa |
| Luftdruck (Lagerung/Transport) | 69 kPa ... 102 kPa |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 75 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 95 % (keine Betauung) |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montageart | Schraubmontage |
| Montagehinweis | Montage mit Montagehaltern oder Montagewinkeln, beachten Sie die Hinweise in der Packungsbeilage! |
| Einbaulage | beliebig |
cETL
Zulassungs-ID: LuminairesEAC
Zulassungs-ID: TR_TS_D_12879-22
Ihre Vorteile
Platzsparend dank geringem Durchmesser
Steckbare Zuleitung erlaubt freie Wahl der Leitungslänge und einfache sowie schnelle Installation
Zielgerichtete Ausleuchtung dank Schwenkbarkeit
Schutzart IP67 und Resistenz gegen Kühl- und Schmiermittel erlaubt den Einsatz in Werkzeugmaschinen
Einsetzbar bei hohen Temperaturen sowie hoher Vibrations- und Schockbeanspruchung
Sicherheitsglas ermöglicht den Einsatz auch in Umgebungen mit potenziell mechanischer Beanspruchung
Geringster Verdrahtungsaufwand durch Serienschaltung
ETL-Zulassung erlaubt den Einsatz auf dem nordamerikanischen Markt
Besonders sparsam dank energieeffizienter LED-Technologie und mindestens 60000 h LED-Lebensdauer
