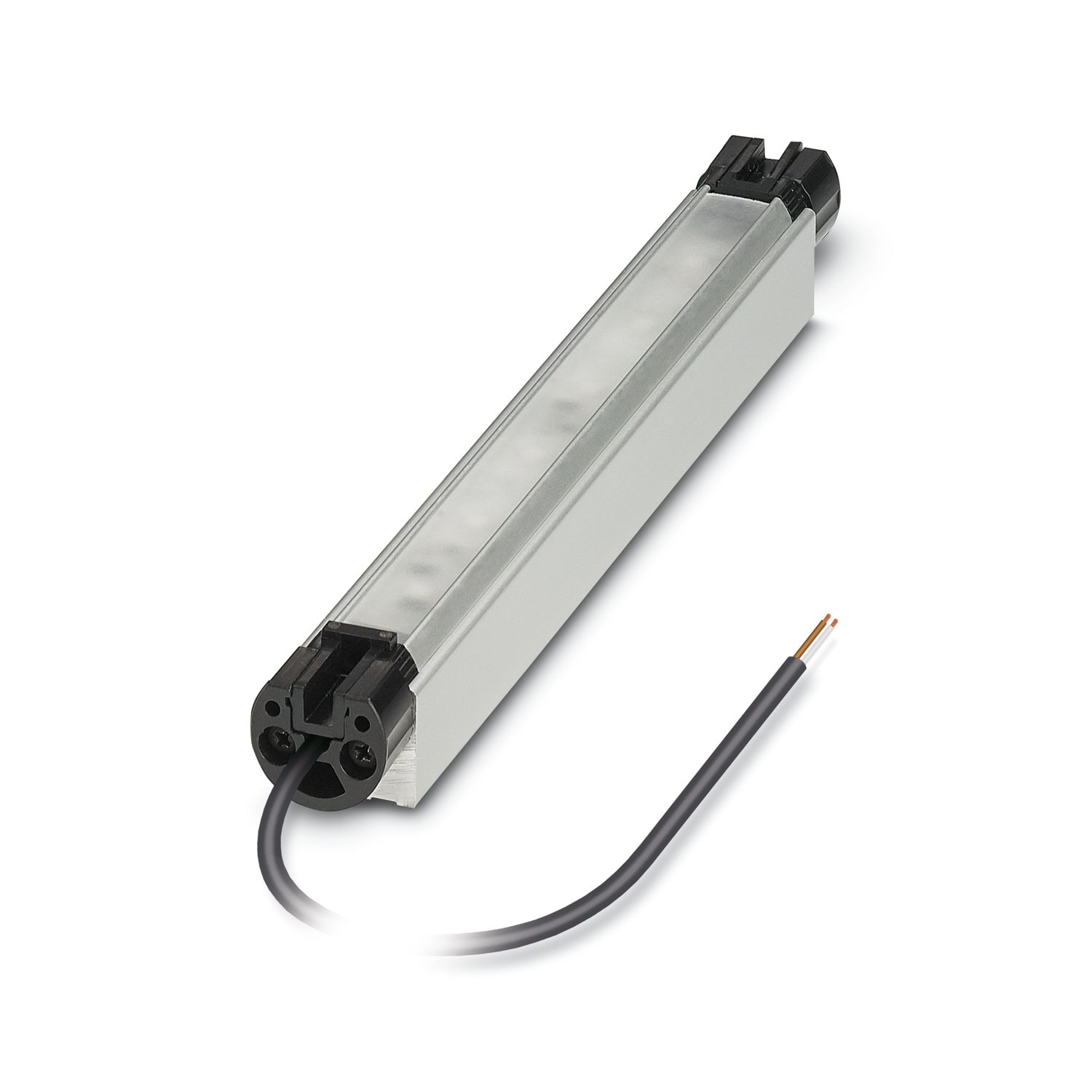

Diese LED-Maschinenleuchte ist für die Beleuchtung in oder an Maschinen vorgesehen. Aufgrund der schmalen Bauform lässt sie sich selbst bei engen Platzverhältnissen montieren. In dem mitgelieferten Leuchtenhalter lässt sich die Leuchte schwenken und somit die Beleuchtung optimal ausrichten. Die satinierte Kunststoffabdeckung verhindert eine Blendung des Maschinenbedieners.
PLD M 160 W-95/105 196
-
LED-Maschinenleuchte
2702475
LED-Maschinenleuchte, 24 V DC, Abstrahlwinkel (vertikal/horizontal): 95 °/105 °, Länge: 196 mm, Schutzart: IP67, schwenkbar, inklusive Montagezubehör
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Produkttyp | Maschinenleuchte |
| Anwendung | Maschine |
| Einbaulage | beliebig |
| Besondere Eigenschaften | schwenkbar Schwenkbereich ±35° |
| inklusive Montagezubehör |
| Versorgung: Modulelektronik | |
| Anschlussart | offenes Leitungsende |
| Leitungslänge | ca. 3 m |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 22 V DC ... 26 V DC |
| Stromaufnahme | typ. 0,15 A (bei 24 V DC) |
| Leistungsaufnahme | ca. 3,5 W (bei 24 V DC) |
| Schutzbeschaltung | Überspannungsschutz; Suppressordiode, 28 V DC |
| Verpolschutz; Verpolschutzdiode | |
| Lichteigenschaften | |
| Art des Leuchtmittels | LED |
| Anzahl LEDs | 6 |

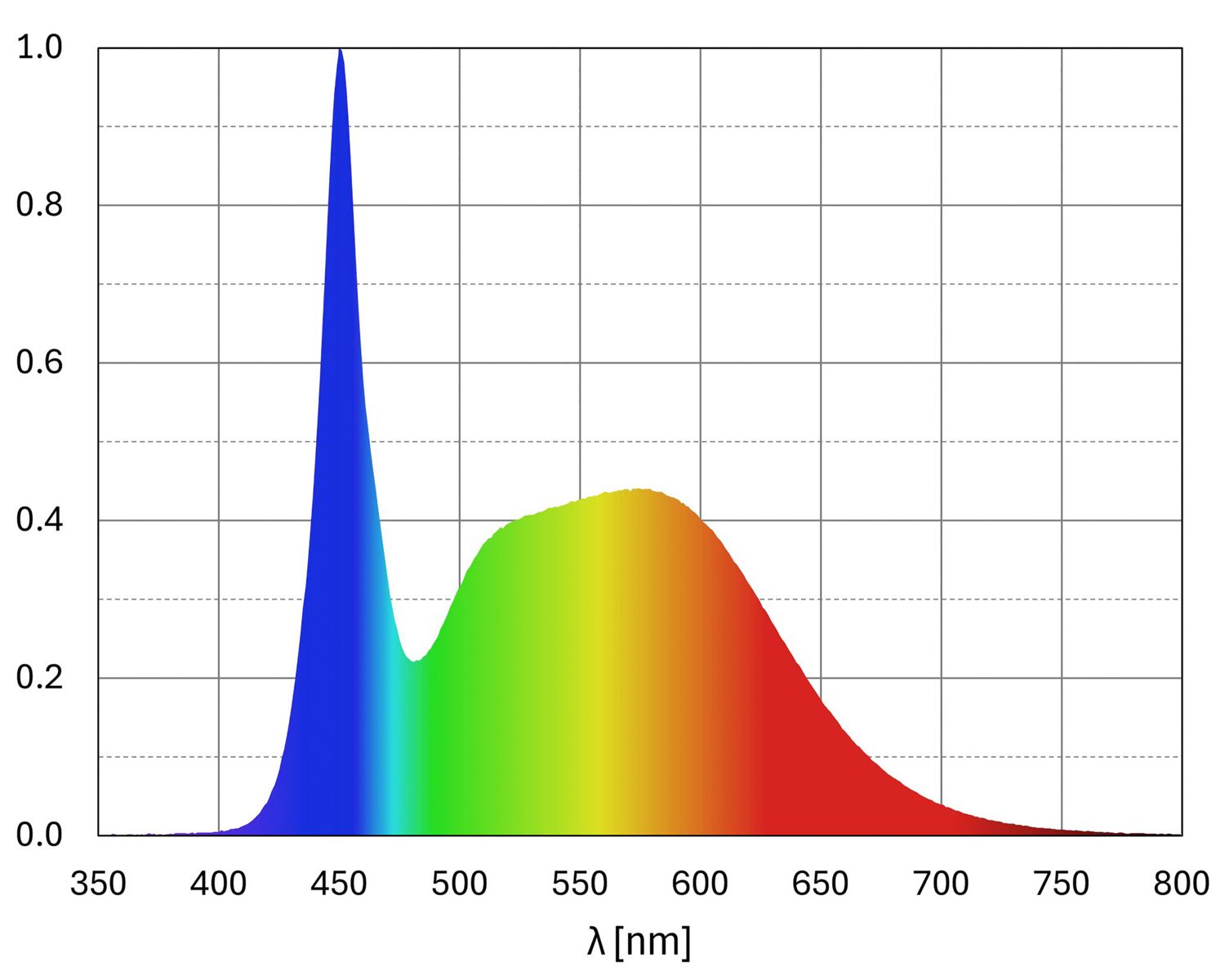

| Farbtemperatur | 6600 K ±10 % |
| Farbwiedergabeindex | 75 |
| Lichtstrom | ca. 150 lm (Nettolichtstrom) |
| Lichtausbeute | ca. 43 lm/W |

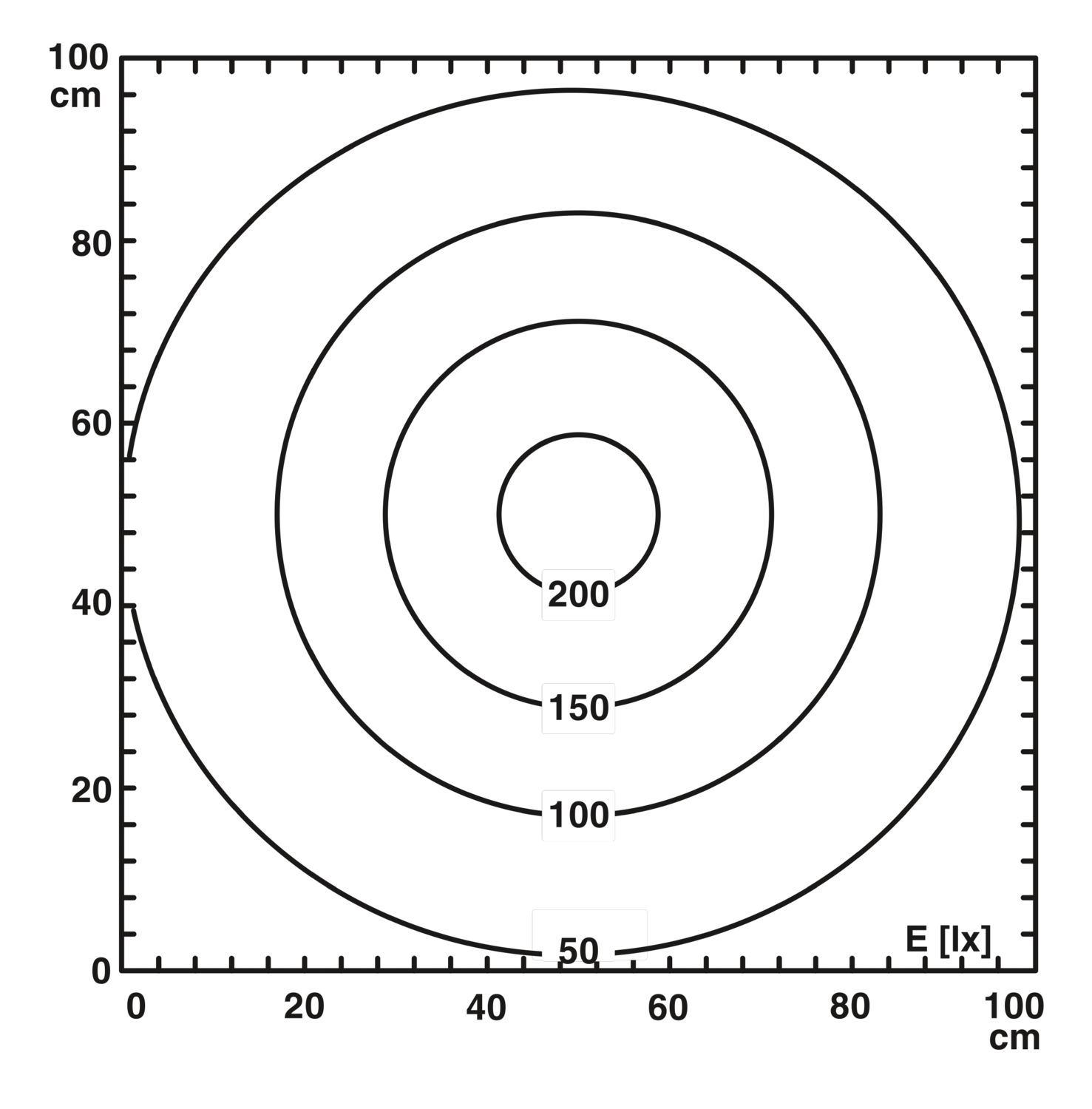

| Beleuchtungsstärke | max. 206 lx (Abstand 50 cm) |
| min. 24 lx (Abstand 50 cm auf 1 m2 Fläche) | |
| Mittlere Beleuchtungsstärke | 89 lx (Abstand 50 cm auf 1 m2 Fläche) |

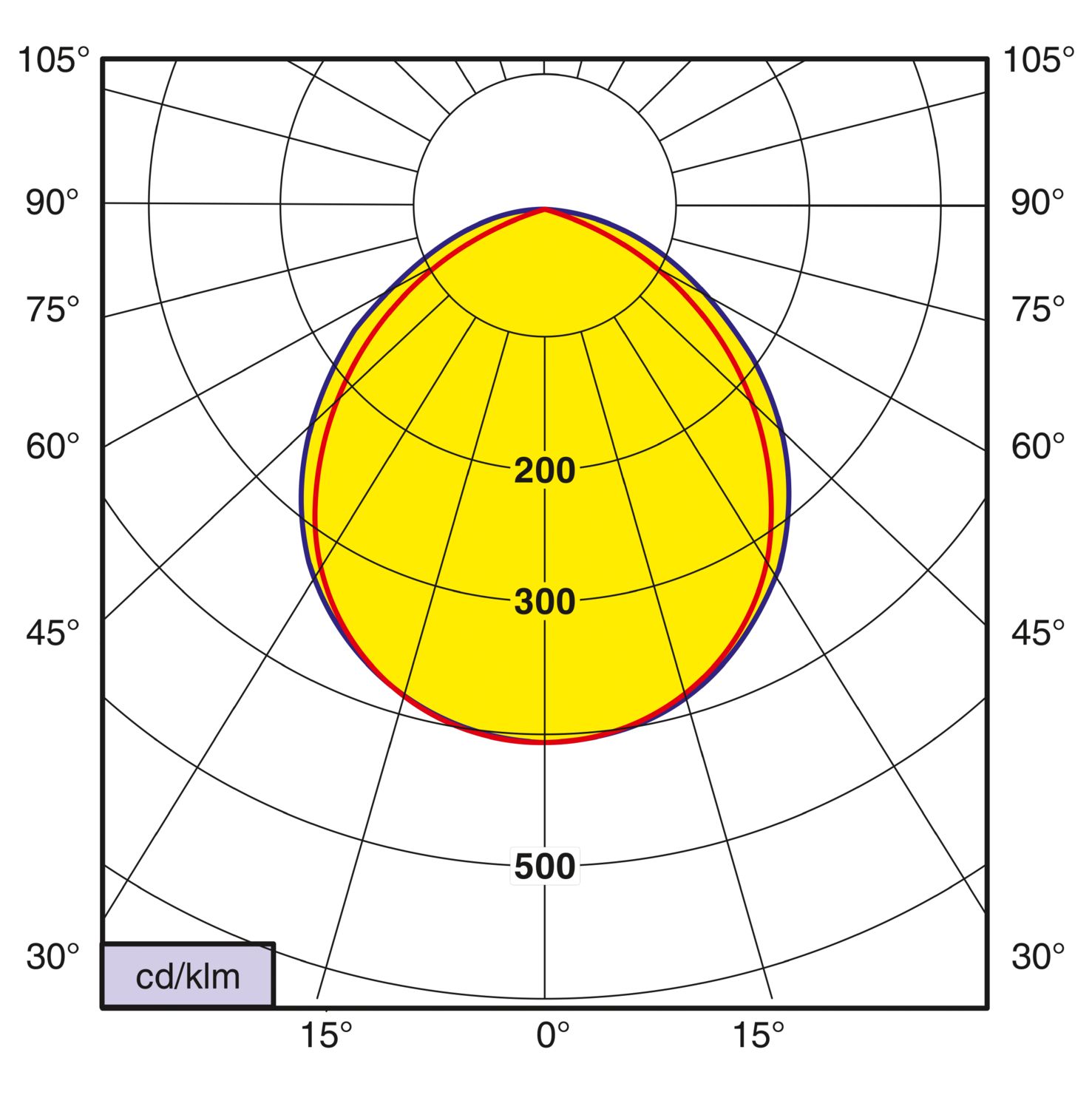

| Abstrahlwinkel | 95 ° (C0-C180) |
| 105 ° (C90-C270) | |
| Verordnung | Delegierte Verordnung (EU) 2019/2015 |
| Energieeffizienzklasse | G (1 Lichtquelle) |
| Hinweis | Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G. |

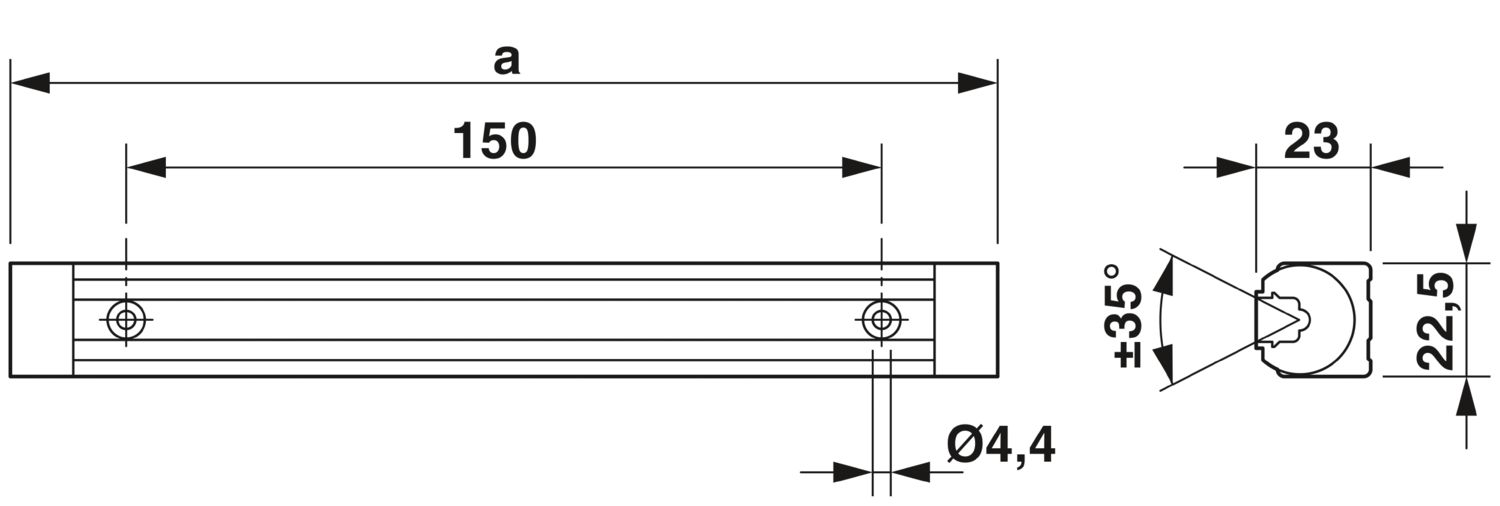

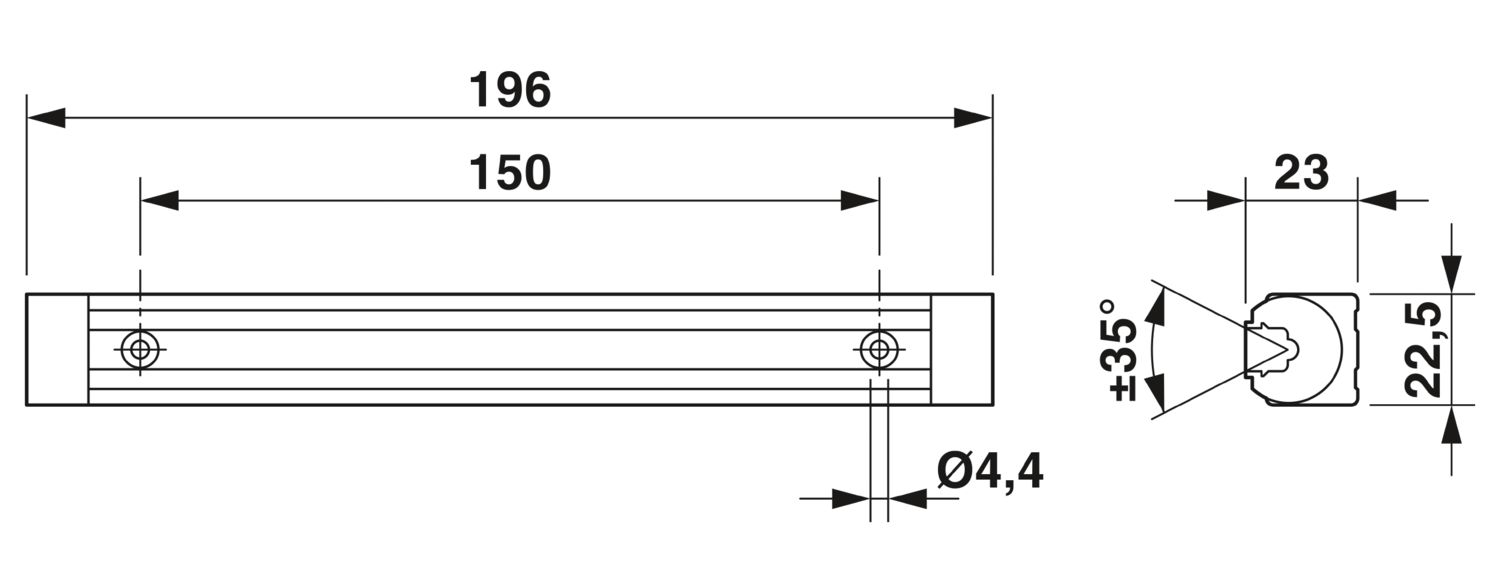

| Maßzeichnung |
|
| Breite | 22,5 mm |
| Höhe | 23 mm |
| Länge | 196 mm |
| Farbe | aluminiumfarben |
| Material () | Aluminium eloxiert (Leuchtengehäuse) |
| Acryl satiniert (Leuchtenabdeckung) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | 0 °C ... 40 °C |
| Schutzart | IP67 |
| Luftdruck (Betrieb) | 69 kPa ... 102 kPa |
| Luftdruck (Lagerung/Transport) | 69 kPa ... 102 kPa |
| Umgebungstemperatur (Lagerung/Transport) | -10 °C ... 50 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 95 % (keine Betauung) |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montageart | Schraubmontage |
| Einbaulage | beliebig |
cETL
Zulassungs-ID: LuminairesEAC
Zulassungs-ID: TR_TS_D_12879-22Ihre Vorteile
Schmale Bauform ermöglicht die Montage selbst bei engen Platzverhältnissen
Anschlussfertig durch angeschlagene 3-m-Zuleitung
Zielgerichtete Ausleuchtung dank Schwenkbarkeit
Schutzart IP67 ermöglicht den Einsatz auch in nasser Umgebung
ETL-Zulassung erlaubt den Einsatz auf dem nordamerikanischen Markt
Besonders sparsam dank energieeffizienter LED-Technologie und mindestens 50000 h LED-Lebensdauer
