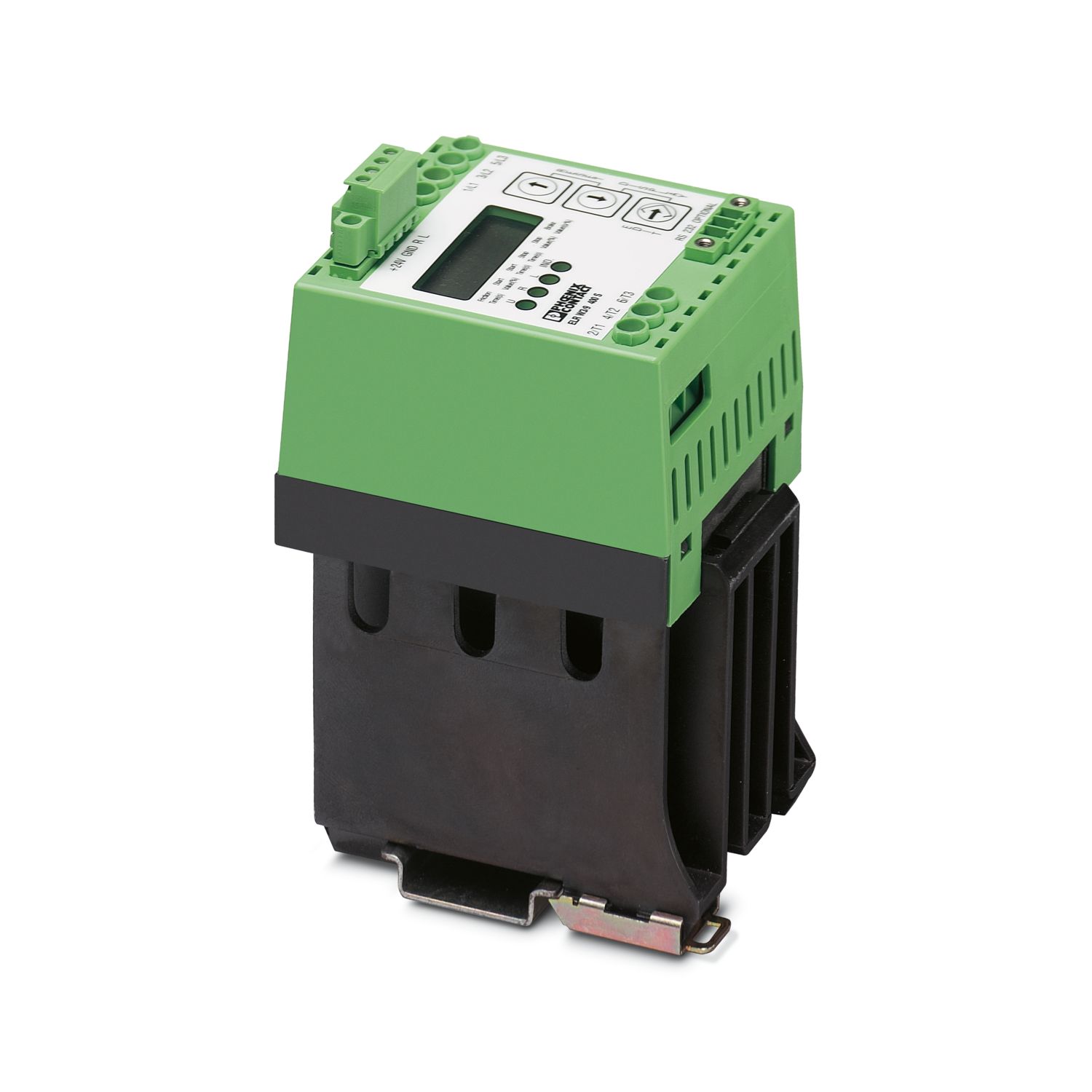

ELR W3/ 9-400 S
-
Leistungselektronik
2963569
Elektronisches Wende-Lastrelais, mit integriertem Softstarter, Laststrom 3 x 8 A

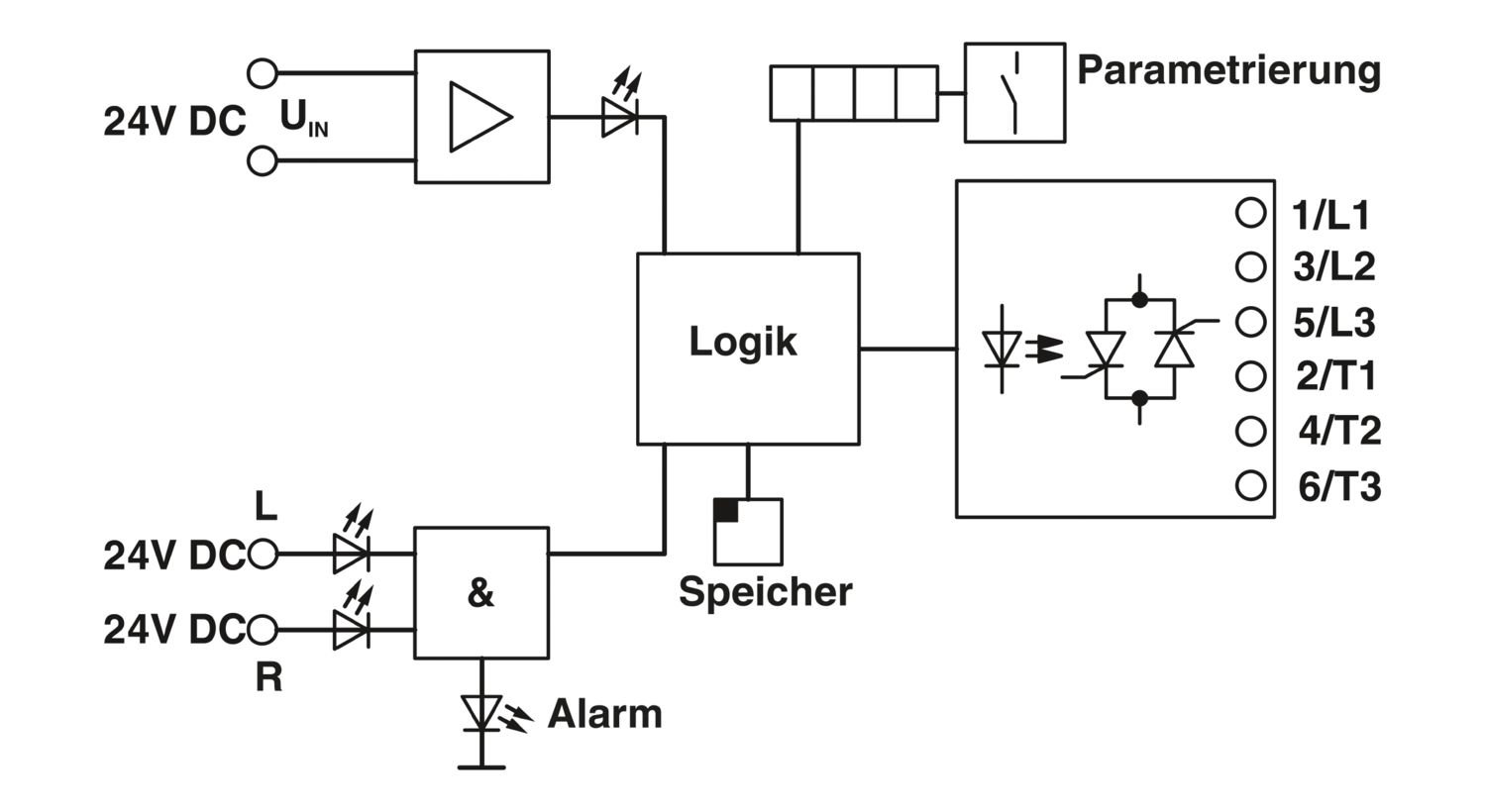

Produktdetails
| Produkttyp | Halbleiterschütz |
| Betriebsart | 100 % ED |
| Anzahl Phasen | 3 |
| Netzart | 3-phasig |
| Prüfspannung (Eingang / Ausgang) | 2,5 kV (50 Hz, 60 s) |
| Steuern | |
| Benennung Eingang | Steuereingang rechts / links |
| Versorgungsnennspannung | 24 V DC |
| Versorgungsspannungsbereich bezogen auf UVN | 0,8 ... 1,2 |
| Eingangsnennspannung UN | 24 V DC |
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Ruhestrom | 85 mA |
| Typischer Eingangsstrom bei UN | 5 mA |
| Bemessungsbetätigungsspannung UC | 24 V DC |
| Betätigungsspannungsbereich | 19,2 V DC ... 28,8 V DC |
| Spannungsbereich bezogen auf UC | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Bemessungsbetätigungsstrom IC | 5 mA |
| Einschaltverzögerung max. | < 35 ms |
| Ausschaltverzögerung max. | < 25 ms |
| Schutzbeschaltung | Verpolschutz; Reihenverpolschutzdiode |
| Überspannungsschutz | |
| Betriebsspannungsanzeige | LED grün |
| Fehleranzeige | LED rot |
| Statusanzeige | LED (gelb) |
| Umschaltfrequenz | < 2,5 Hz (bei cos φ = 0,5) |
| AC-Ausgang | |
| Bemessungsbetriebsspannung Ue | 400 V AC |
| Betriebsspannungsbereich | 110 V AC ... 433 V AC |
| Schaltspannung maximal | 440 V AC (L1/T1) |
| 440 V AC (L2/T2) | |
| 440 V AC (L3/T3) | |
| Spitzensperrspannung | 1000 V |
| Netzfrequenz | 50 Hz |
| 60 Hz | |
| Dauerlaststrom | 8 A (siehe Derating-Kurve) |
| Laststrombereich | 150 mA ... 8 A (bei 20 °C Tu, siehe Derating) |
| Leckstrom | 5 mA (IL1, im Auszustand) |
| 3 mA (IL2, im Auszustand) | |
| 3 mA (IL3, im Auszustand) | |
| Restspannung | typ. 1,5 V (bei IL) |
| Stoßstrom | 230 A (tp = 10 ms, bei 25 °C) |
| Grenzlastintegral | 265 A2s |
| Schutzbeschaltung | RC-Glied; RC-Glied |
| Überspannungsschutz | |
| Überspannungsbegrenzung | > 690 V |
| Steuerkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
| Lastkreis | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
| Statusanzeige | LED (gelb) |
| Betriebsspannungsanzeige | LED grün |
| Fehleranzeige | LED rot |
| Breite | 62,5 mm |
| Höhe | 84,1 mm |
| Tiefe | 120 mm |
| Farbe | grün (RAL 6021) |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Normen/Bestimmungen | DIN EN 50178 |
| Normen / Bestimmungen | |
| Normen/Bestimmungen | EN 61000-6-2 |
| EN 61000-6-4 | |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar im Abstand > 20 mm |
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Artikelnummer | 2963569 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Verkaufsschlüssel | G1 - Relais |
| Produktschlüssel | DK7222 |
| Katalogseite | Seite 44 (C-5-2019) |
| GTIN | 4017918922498 |
| Gewicht pro Stück (inklusive Verpackung) | 789,5 g |
| Gewicht pro Stück (exklusive Verpackung) | 663,72 g |
| Zolltarifnummer | 85364900 |
| Ursprungsland | DE |
UNSPSC
| UNSPSC 21.0 | 39122333 |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
Ihre Vorteile
Parametrierung erfolgt mittels Display und Tastatur direkt am Gerät
Lokale Steuerung des Antriebs über Tastatur möglich

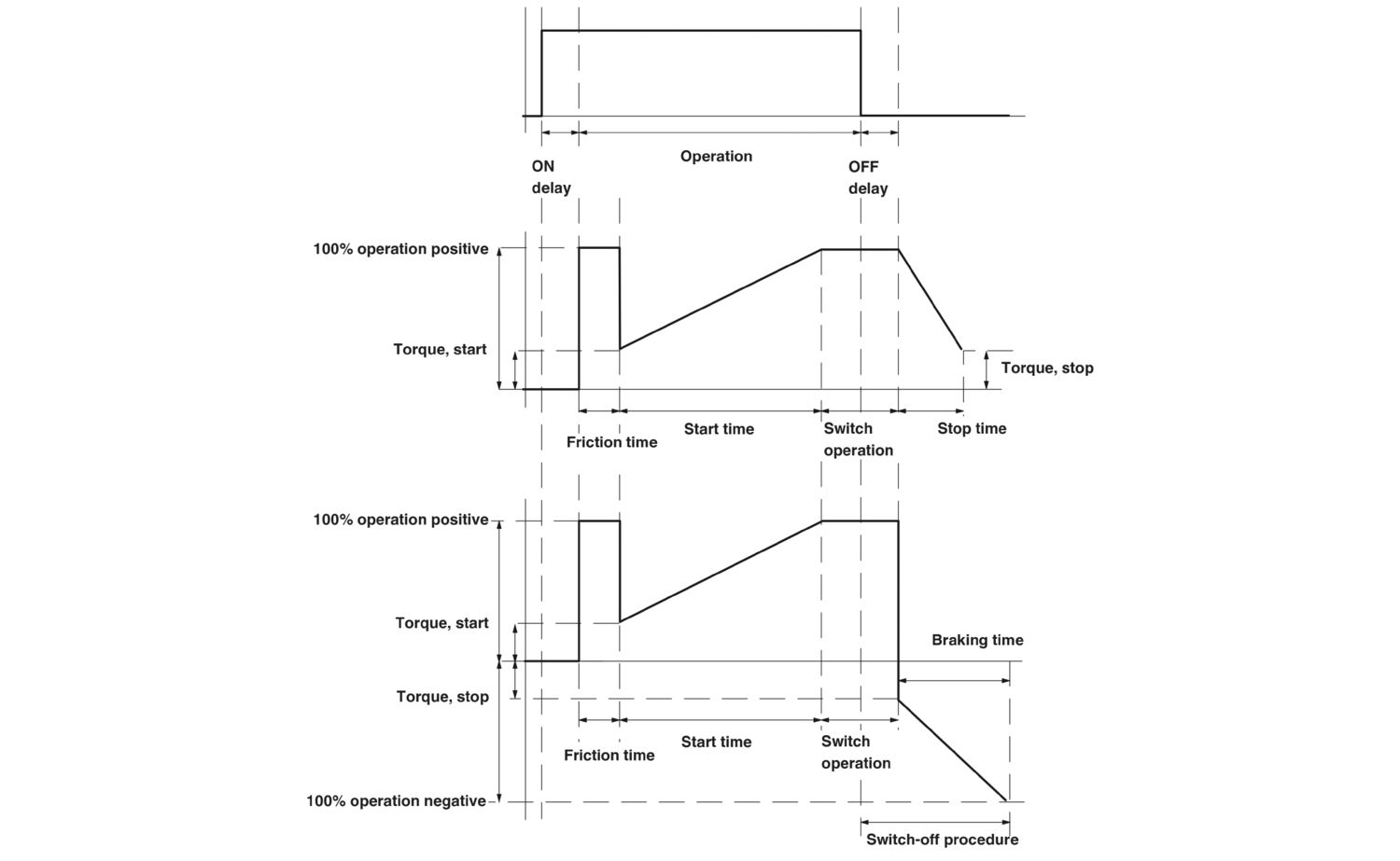

Startzeit
