Die Klemme ist zum Einsatz innerhalb einer Inline-Station vorgesehen. Mit der Klemme können Sie handelsübliche Peripheriegeräte mit serieller Schnittstelle an einem Bussystem betreiben.

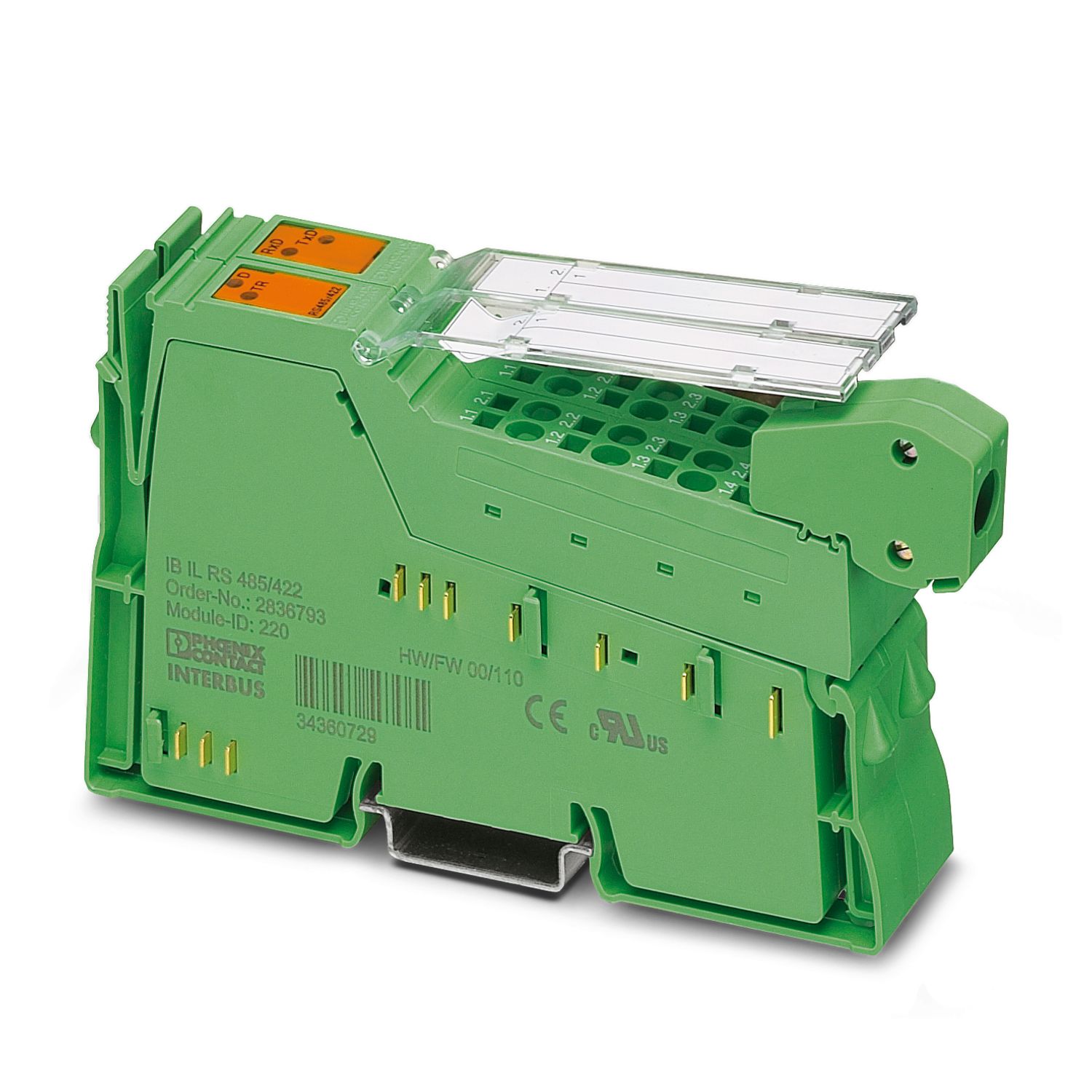

IB IL RS 485/422-PRO-PAC
-
Kommunikationsmodul
2863627
Inline, Kommunikationsklemme, Schnittstelle RS-485, RS-422: 1 (alternativ betreibbar), Kommunikation über Prozessdaten, Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s, Schutzart: IP20, inklusive Inline-Steckern und Beschriftungsfeldern
Kostenloser Download verfügbar.
Downloads

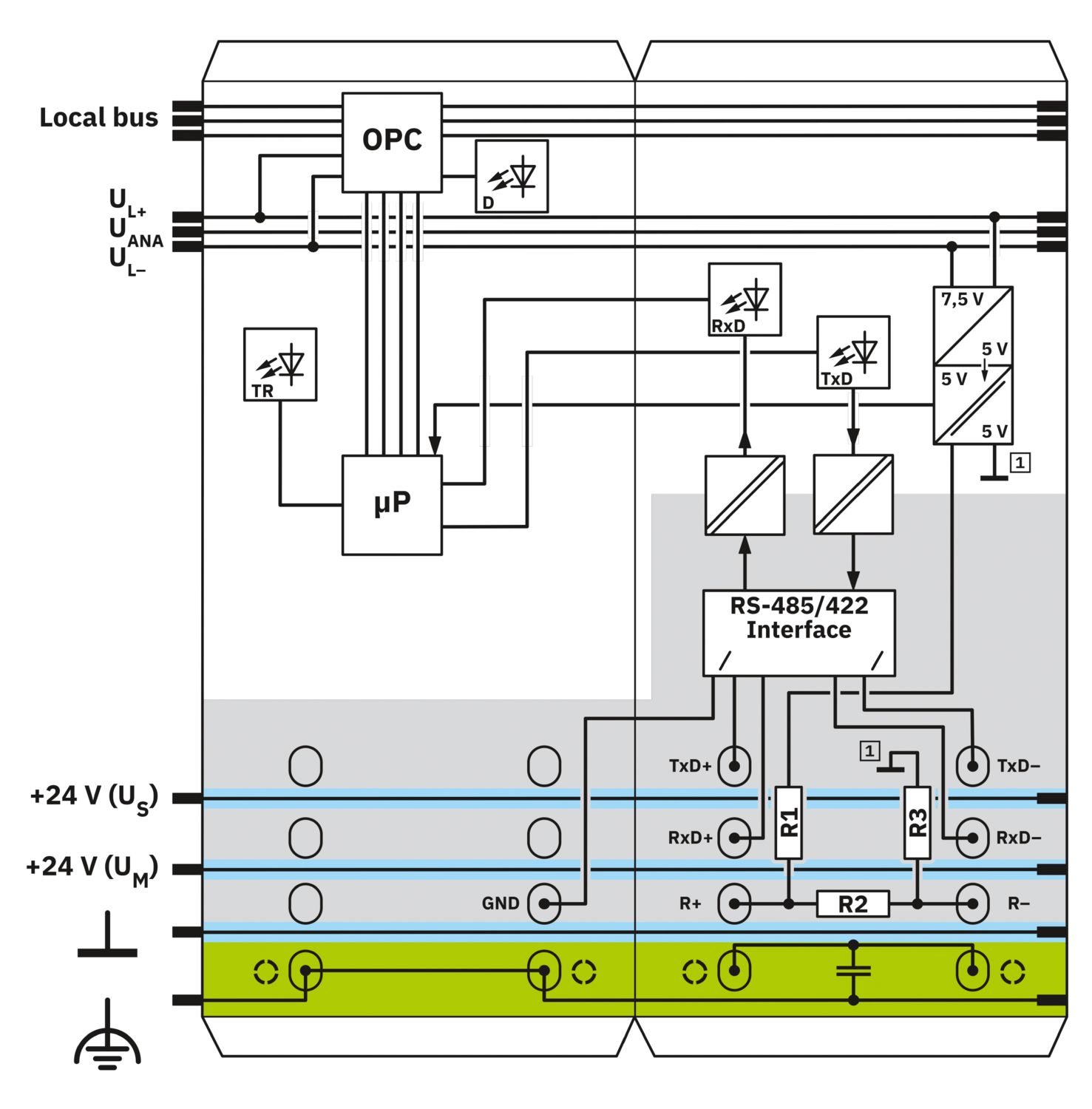

Produktdetails
| Maßzeichnung |
|

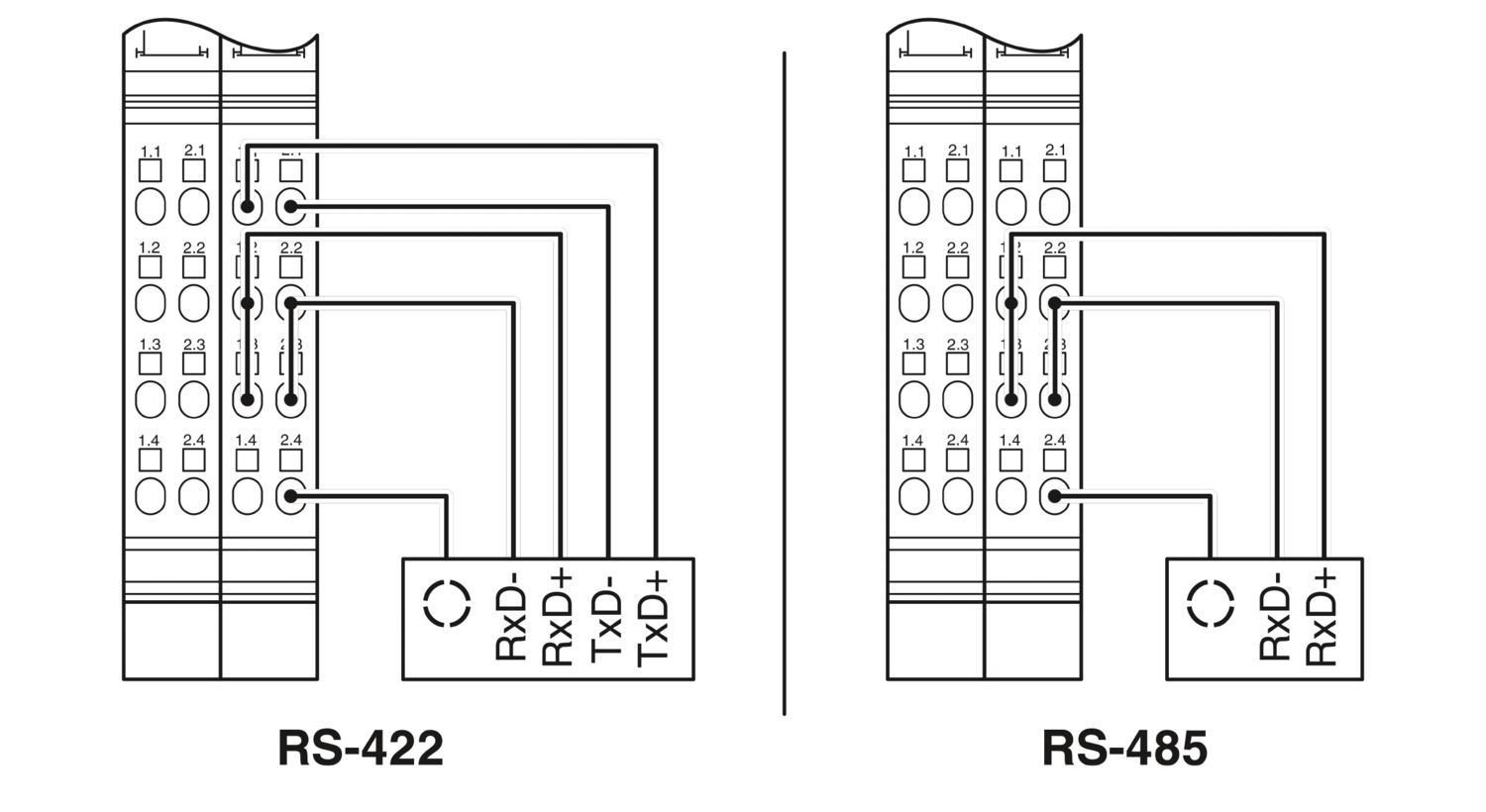

| Breite | 24,4 mm |
| Höhe | 135 mm |
| Tiefe | 71,5 mm |
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Nutzungsbeschränkung | |
| CCCex -Hinweis | Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
| Inline-Lokalbus | |
| Anzahl Schnittstellen | 2 |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
| RS-485, RS-422 | |
| Anzahl Schnittstellen | 1 (alternativ betreibbar) |
| Anschlussart | Zugfederanschluss |
| Hinweis zur Anschlussart | Verwenden Sie geschirmte Leitungen. |
| Übertragungsgeschwindigkeit | 110 Bit/s ... 38400 Bit/s (parametrierbar) |
| Übertragungsphysik | Kupfer |
| Unterstützte Protokolle | Transparent, Ende-Ende, XON/XOFF, Wechselpuffer, 3964R, Movilink |
| Abschlusswiderstand | typ. 120 Ω (aktiv, integriert) |
| Datenbits | 7 oder 8 |
| Stoppbits | 1 oder 2 |
| Eingangspuffer | 4 kByte |
| Ausgangspuffer | 1 kByte |
| Modul | |
| ID-Code (dez) | 191 |
| ID-Code (hex) | BF |
| Längencode (hex) | 06 |
| Längencode (dez) | 06 |
| Prozessdatenkanal | 96 Bit |
| Eingabeadressraum | 12 Byte |
| Ausgabeadressraum | 12 Byte |
| Registerlänge | 96 Bit |
| Bedarf an Parameterdaten | 1 Byte |
| Bedarf an Konfigurationsdaten | 5 Byte |
| Produkttyp | I/O-Komponente |
| Produktfamilie | Inline |
| Bauform | modular |
| Lieferumfang | inklusive Inline-Steckern und Beschriftungsfeldern |
| Betriebsart | Prozessdatenbetrieb mit 6 Worten |
| Besondere Eigenschaften | Kommunikation über Prozessdaten |
| Isolationseigenschaften | |
| Überspannungskategorie | II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maximale Verlustleistung bei Nennbedingung | 2 W |
| Potenziale: Versorgung der Logik (UL) | |
| Versorgungsspannung | 7,5 V DC (über Potenzialrangierer) |
| Stromaufnahme | max. 260 mA (alle Anschlüsse der seriellen Schnittstelle kurzgeschlossen) |
| typ. 170 mA | |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: RS-485/422-Schnittstelle / 7,5-V-Versorgung (Buslogik) | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: RS-485/422-Schnittstelle / 24-V-Versorgung (Peripherie) | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: RS-485/422-Schnittstelle / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 7,5-V-Versorgung (Buslogik) / 24-V-Versorgung (Peripherie) | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 7,5-V-Versorgung (Buslogik) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Anschlusstechnik | |
| Benennung Anschluss | Inline-Anschlussstecker |
| Leiteranschluss | |
| Anschlussart | Zugfederanschluss |
| Leiterquerschnitt starr | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Abisolierlänge | 8 mm |
| Inline-Anschlussstecker | |
| Anschlussart | Zugfederanschluss |
| Leiterquerschnitt starr | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,08 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Abisolierlänge | 8 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| Schutzart | IP20 |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montageart | Tragschienenmontage |
BV
Zulassungs-ID: 21595/C0 BVBSH
Zulassungs-ID: 658aRINA
Zulassungs-ID: ELE121121XGABS
Zulassungs-ID: 22-2226444-PDAcULus Recognized
Zulassungs-ID: E140324cULus Listed
Zulassungs-ID: E199827
Ihre Vorteile
1 serieller Ein- und Ausgabekanal in RS-485- oder RS-422-Ausführung
Unterstützung verschiedener Protokolle
Übertragungsrate einstellbar bis 38400 Bit/s
Anzahl der Datenbits, Stoppbits und Parität einstellbar
4 kByte Empfangs- und 1 kByte Sendepuffer
Parametrierung und Datenaustausch über Prozessdaten
