Axioline Smart Elements können Sie in Systeme mit Smart Element-Interface integrieren. Dieses Smart Element ermöglicht den Betrieb handelsüblicher Peripheriegeräte mit serieller Schnittstelle an einem Bussystem.

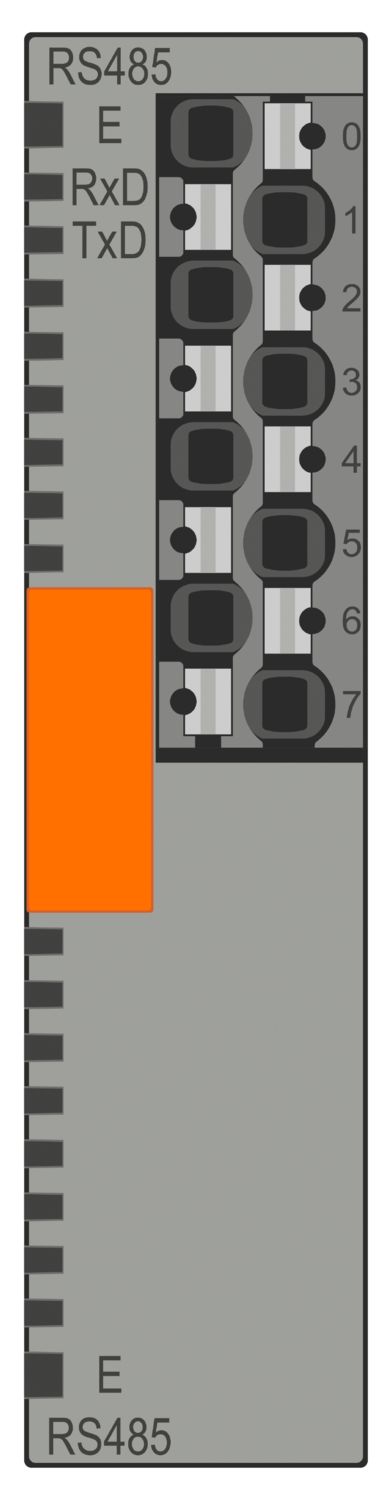

AXL SE RS485
-
Kommunikationsmodul
1088128
Axioline Smart Elements, Kommunikationsmodul, Schnittstelle RS-485: 1, Prozessdatenbreite: 20 Byte, Transparentprotokoll, Schutzart: IP20
Dieses Produkt benötigt weitere Produkte für den Betrieb.
Notwendiges Zubehör
Kostenloser Download verfügbar.
Downloads
Produktdetails
| Maßzeichnung |
|
| Breite | 14,9 mm |
| Höhe | 62,2 mm |
| Tiefe | 62 mm |
| Hinweis zur Anwendung | |
| Hinweis zur Anwendung | Nur für den industriellen Einsatz |
| Smart Element-Interface | |
| Anzahl Schnittstellen | 1 |
| Anschlussart | Card-Edge-Steckverbinder |
| Übertragungsgeschwindigkeit | Siehe System, in dem Sie das Smart Element einsetzen. |
| Startzeit bis zur Betriebsbereitschaft | < 500 ms |
| RS-485 | |
| Anzahl Schnittstellen | 1 |
| Anschlussart | Push-in-Anschluss |
| Hinweis zur Anschlussart | Verwenden Sie geschirmte Leitungen. |
| Übertragungsgeschwindigkeit | 1200 Bit/s ... 230400 Bit/s (parametrierbar) |
| Übertragungsphysik | Kupfer |
| Abschlusswiderstand | 120 Ω (aktiv, integriert) |
| Datenbits | 7 oder 8 |
| Stoppbits | 1 oder 2 |
| Eingangspuffer | 4 kByte |
| Ausgangspuffer | 1 kByte |
| Modul | |
| ID-Code (hex) | none |
| Prozessdatenkanal | 160 Bit |
| Eingabeadressraum | 20 Byte |
| Ausgabeadressraum | 20 Byte |
| Bedarf an Parameterdaten | 10 Byte |
| Bedarf an Konfigurationsdaten | 7 Byte |
| Produkttyp | I/O-Komponente |
| Produktfamilie | Axioline Smart Elements |
| Bauform | modular |
| Einbaulage | Siehe System, in dem Sie das Smart Element einsetzen. |
| Besondere Eigenschaften | Prozessdatenbreite: 20 Byte |
| Transparentprotokoll | |
| Isolationseigenschaften | |
| Überspannungskategorie | II (IEC 60664-1, EN 60664-1) |
| Verschmutzungsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maximale Verlustleistung bei Nennbedingung | 0,7 W |
| Potenziale: Logikversorgung der Smart Elements (USE) | |
| Versorgungsspannung | über Card-Edge-Steckverbinder |
| Potenziale: Peripherieversorgung (UP) | |
| Versorgungsspannung | 24 V DC (über Card-Edge-Steckverbinder) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 10 mA |
| typ. 8 mA | |
| Stromaufnahme | min. 6 mA (ohne angeschlossene Peripherie) |
| Schutzbeschaltung | Überspannungsschutz; Siehe System, in dem Sie das Smart Element einsetzen. |
| Verpolschutz; Verpolschutzdiode | |
| Potenzialtrennung/Isolation der Spannungsbereiche | |
| Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie) | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: Versorgung Logik / RS-485-Schnittstelle | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: Versorgung Logik / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / RS-485-Schnittstelle | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Prüfspannung: RS-485-Schnittstelle / Funktionserde | 500 V AC, 50 Hz, 1 min |
| Anschlusstechnik | |
| Benennung Anschluss | Peripherie |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements". |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Abisolierlänge | 8 mm |
| Peripherie | |
| Anschlussart | Push-in-Anschluss |
| Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements". |
| Leiterquerschnitt starr | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Abisolierlänge | 8 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
| Schutzart | IP20 |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Schutzklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montageart | Smart Element-Steckplatz |
| Einbaulage | Siehe System, in dem Sie das Smart Element einsetzen. |
DNV
Zulassungs-ID: TAA00003B0RINA
Zulassungs-ID: ELE263623XGABS
Zulassungs-ID: 24-2510075-PDAcULus Listed
Zulassungs-ID: E238705
Ihre Vorteile
Ein serieller Ein- und Ausgabekanal in RS-485-Ausführung
Daten werden im Transparent Mode übertragen
Übertragungsrate einstellbar bis 230400 Bit/s
Anzahl der Datenbits, Stoppbits und Parität einstellbar
Gespeichertes Gerätetypenschild
