Mit den Inline Absolut- und Inkrementalwertgeber-Klemmen lassen sich Antriebe problemlos positionieren.

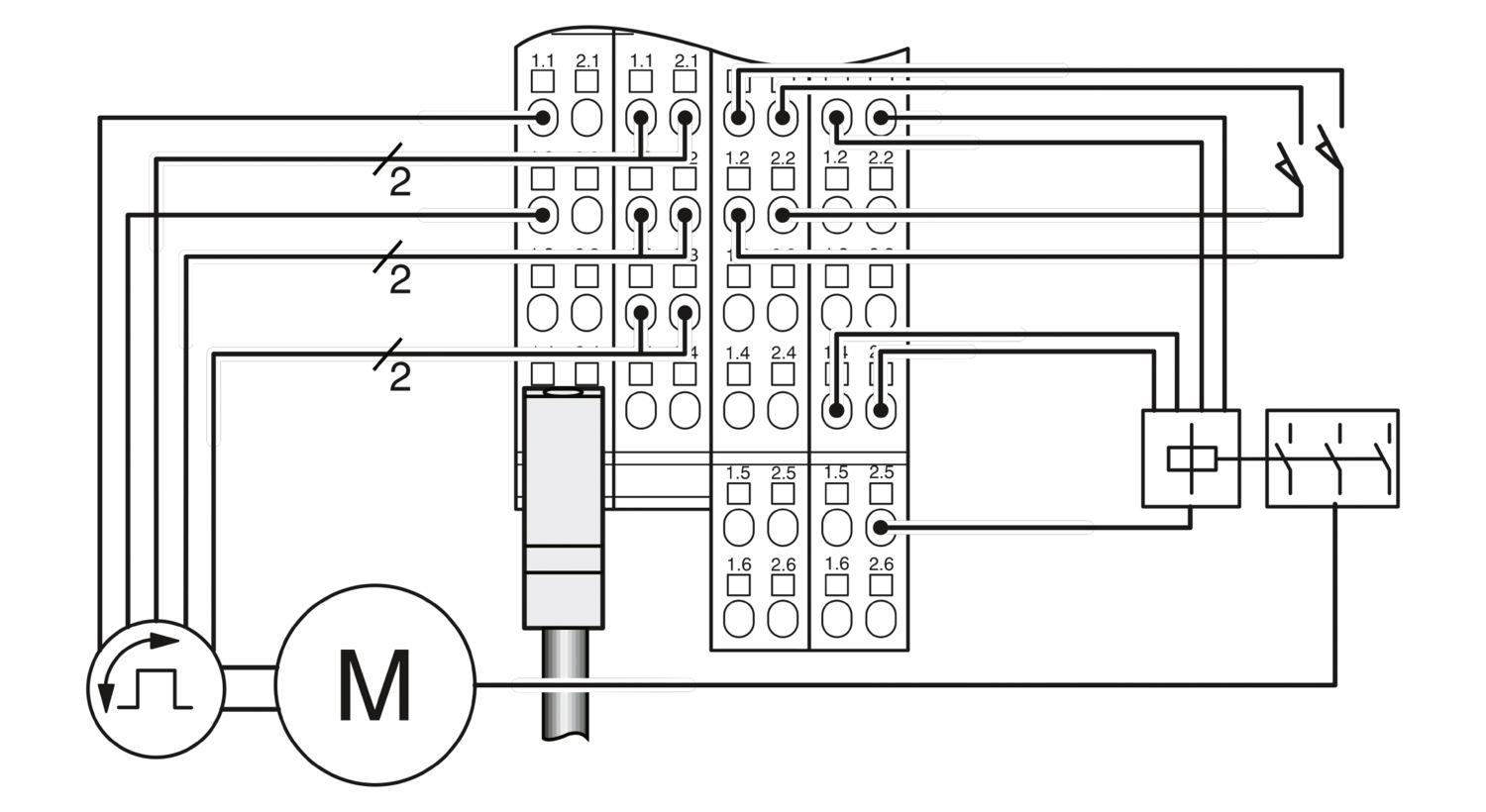

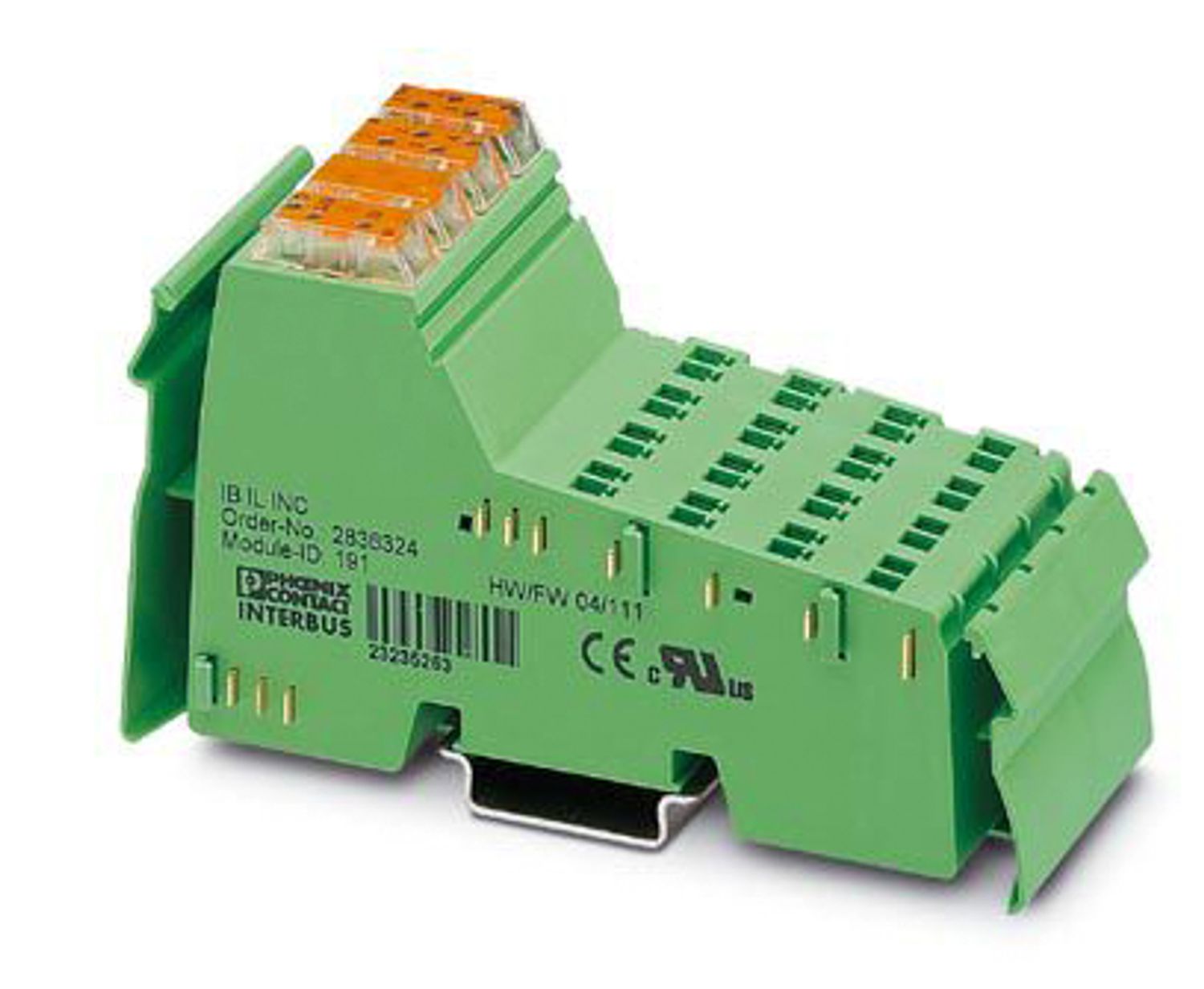

Die Klemme IB IL SSI ist für den Anschluss von Absolutwertgebern (Singleturn oder Multiturn) ausgelegt. Die Klemme IB IL INC ermöglicht die Auswertung von Inkrementalwertgebern (symmetrische oder asymmetrische Geber). Beide Klemmen liefern eine Versorgung von 5 V DC und 24 V DC für den Anschluss eines Gebers und sind mit je 4 digitalen Eingängen 24 V DC und 4 digitalen Ausgängen 24 V DC, 500 mA ausgestattet.
Die digitalen Eingänge dienen zum Anschluss von Endlagen- und Referenzmarkenschaltern, während die digitalen Ausgänge über Steuerdaten die Verfahrrichtung und Verfahrgeschwindigkeit vorgeben.
Konfiguration und Parametrierung der Klemmen erfolgen über den INTERBUS. Danach können die gewünschten Positionswerte über das Steuerungsprogramm vorgegeben werden. Lässt die Applikation dies zu, können Positionswerte auch individuell gespeichert werden, die das Modul dann nach Aufruf selbständig anfährt. Die Baugruppe überwacht dabei die Fahrt und sendet Statusmeldungen an die Steuerung. Im Fehlerfall wird der Antrieb sofort gestoppt.
Die Inline Positionierklemmen können mit Hilfe von klappbaren Beschriftungsfeldern gekennzeichnet werden. Die Felder sind mit Einsteckkarten bestückt, die sich ja nach Anwendung individuell beschriften lassen. Zur Kennzeichnung der Klemmstellen steht darüber hinaus das Zackband ZB-FM-6... zur Verfügung.
