UKH 95-3L/N/FE-F
-
Hochstromklemme
3076617
Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 232 A, Anzahl der Anschlüsse: 10, Polzahl: 5, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 95 mm2, Querschnitt: 25 mm2 - 95 mm2, Montageart: direktes Anschrauben, Farbe: grau/blau/schwarz-gelb
Produktdetails
| Produkttyp | Hochstromklemme |
| Polzahl | 5 |
| Anzahl der Anschlüsse | 10 |
| Anzahl der Reihen | 1 |
| Potenziale | 5 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 8 kV |
| Anzahl der Anschlüsse pro Etage | 10 |
| Nennquerschnitt | 95 mm² |
| Etage 1 oben 1 unten 1 | |
| Schraubengewinde | M8 |
| Hinweis | Schrauben mit Innensechskant |
| Anzugsdrehmoment | 15 ... 20 Nm |
| Abisolierlänge | 33 mm |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 25 mm² ... 95 mm² |
| Leiterquerschnitt AWG | 4 ... 3/0 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 35 mm² ... 95 mm² |
| Leiterquerschnitt flexibel [AWG] | 2 ... 3/0 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 35 mm² ... 95 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 35 mm² ... 95 mm² |
| Querschnitt mit Einlegebrücke starr | 95 mm² |
| Querschnitt mit Einlegebrücke flexibel | 70 mm² |
| 2 Leiter gleichen Querschnitts starr | 25 mm² ... 35 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 25 mm² ... 35 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 16 mm² ... 35 mm² |
| Nennstrom | 232 A |
| Belastungsstrom maximal | 232 A |
| Nennspannung | 1000 V |
| Hinweis | Achtung: Im Downloadbereich finden Sie Artikelfreigaben, Anschlussquerschnitte und Hinweise zum Anschluss von Aluminiumleitern. |
| Nennquerschnitt | 95 mm² |

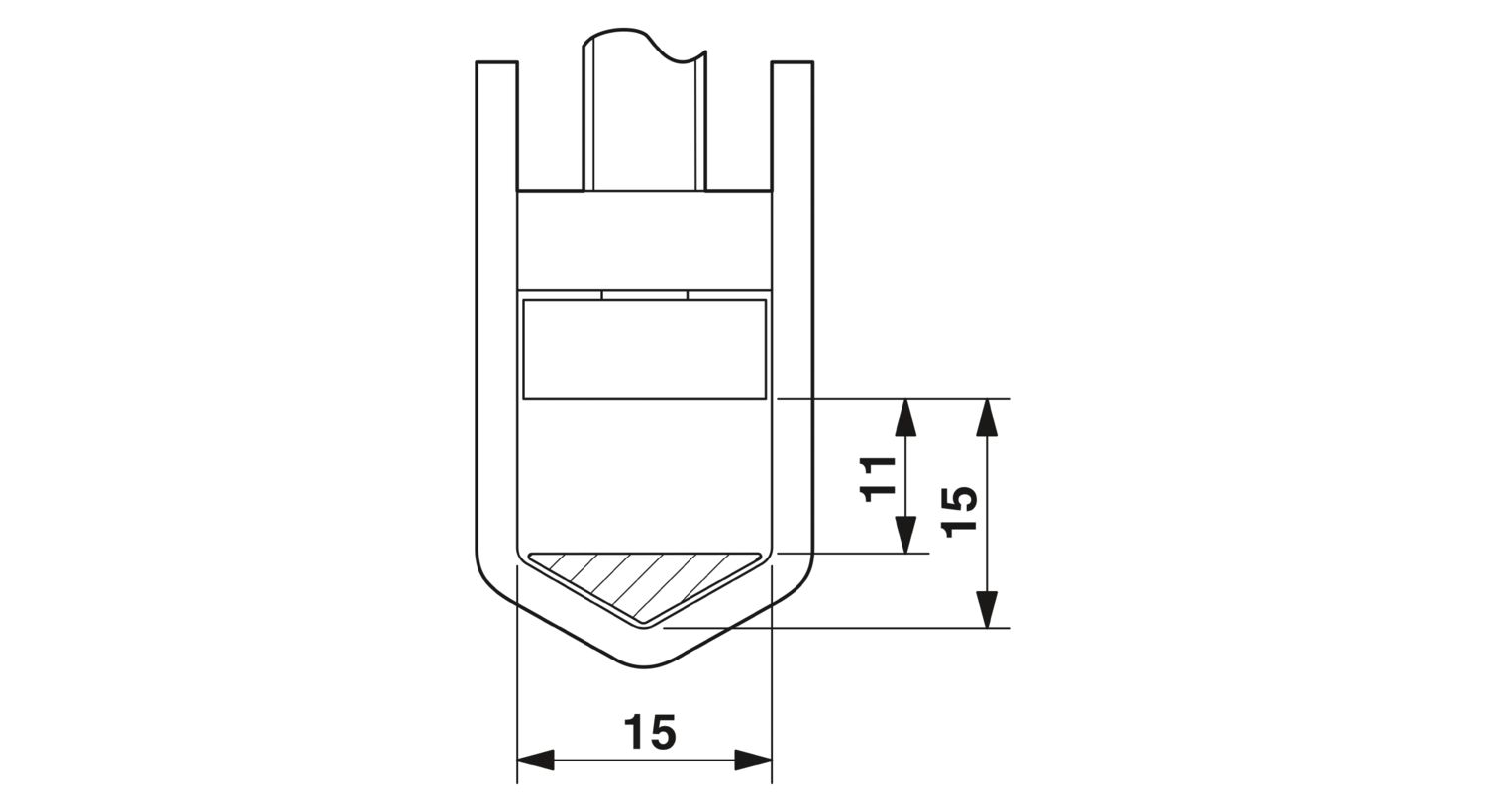

| Maßzeichnung |
|
| Breite | 125 mm |
| Höhe | 90 mm |
| Farbe | grau/blau/schwarz-gelb |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Montageart | direktes Anschrauben |
