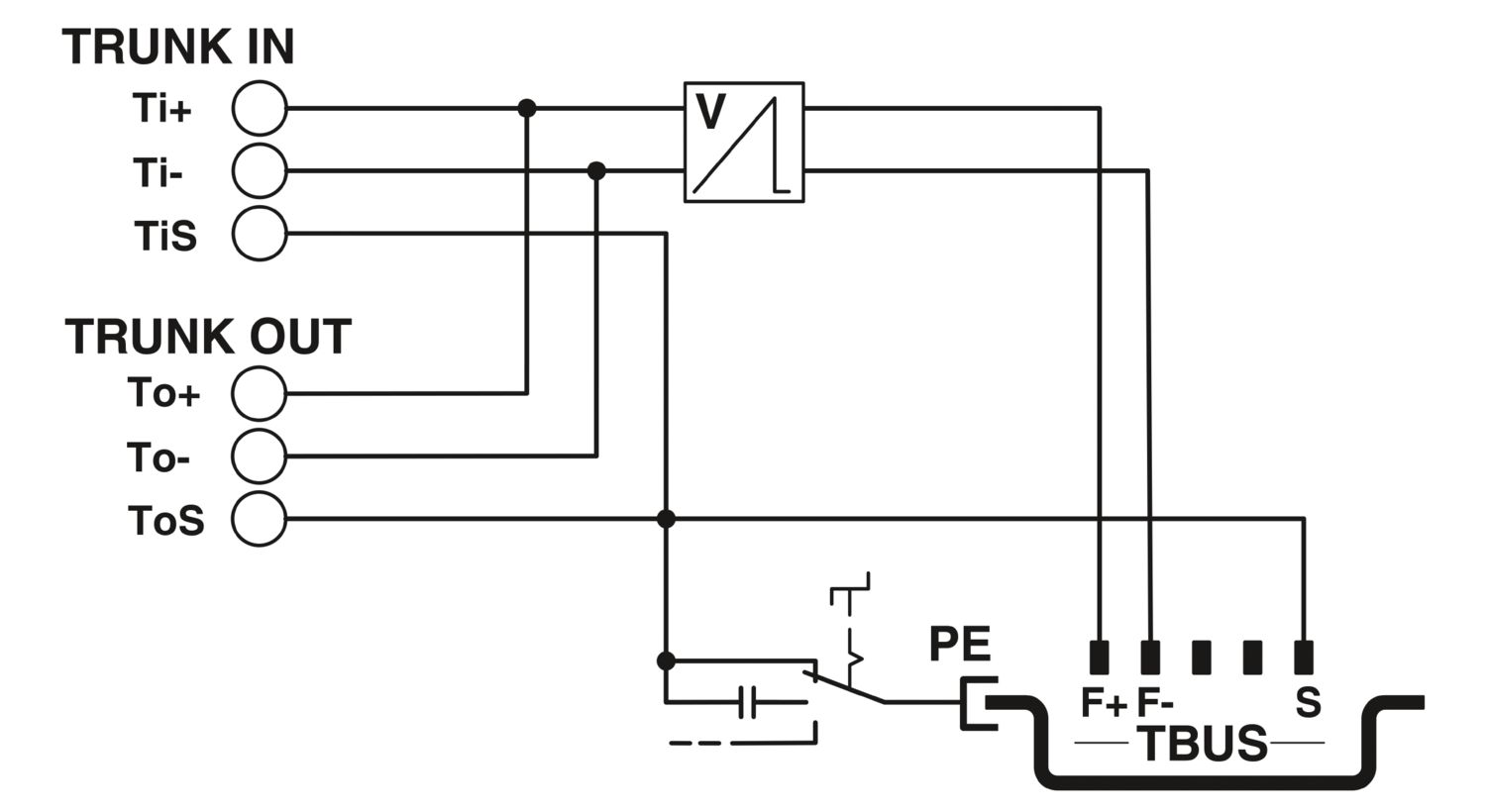

FB-ET
-
Hauptleitungsmodul
2316048
Hauptleitungsmodul für Foundation Fieldbus- und PROFIBUS PA-Erweiterungen mit Abschlusswiderstand
Produktdetails

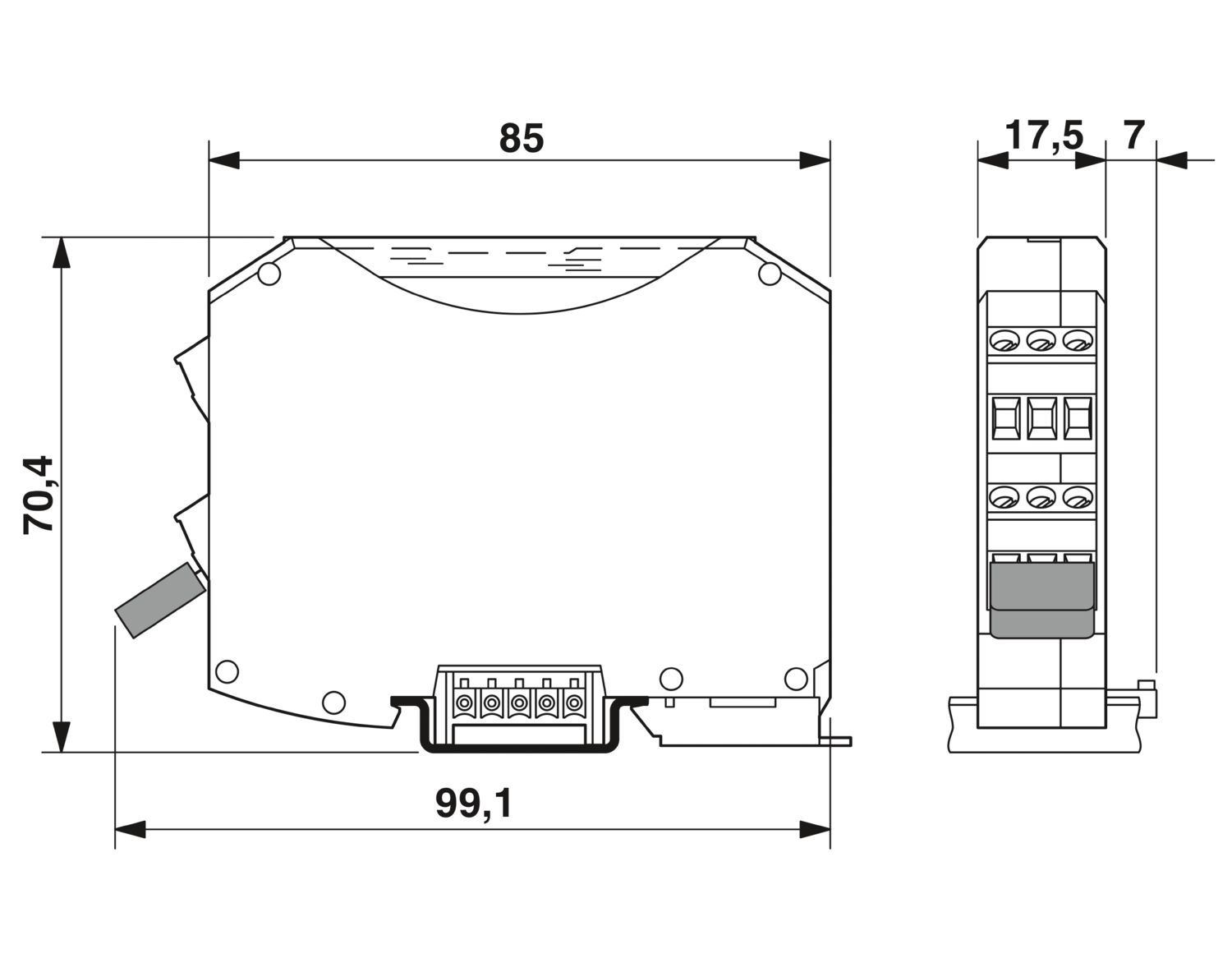

| Produkttyp | Gerätekoppler |
| Versorgung | |
| Versorgungsspannungsbereich | 24 V DC ... 32 V DC |
| Versorgungsnennspannung | 24 V DC (IIC) |
| 32 V DC (IIB) | |
| Stromaufnahme typisch | 8 mA (Ohne Abschlusswiderstand) |
| Stromaufnahme maximal | 12 mA (Mit Abschlusswiderstand) |
| Sicherheitstechnische Daten | |
| Eingangsspannung Ui | 17,5 V (für FB-2SP in einem FNICO/FISCO ic-System) |
| Signal | PROFIBUS |
| FOUNDATION Fieldbus | |
| Daten: Foundation Fieldbus und PROFIBUS PA-Segment | |
| Anschlussart | Steckbarer COMBICON-Schraubanschluss für jeden Stichabgriff |
| Abschlusswiderstand | Externer abziehbarer 100 Ω-Stecker inklusive |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt AWG max | 12 |
| Leiterquerschnitt AWG min | 24 |
| Überspannungsschutz | Aktiv sobald die Spannung 39 V (typ.) oder 41 V (max.) überschreitet |
| Spannungsfall Hauptleitung / Ausgänge | ≤ 0,2 V |
| Maßzeichnung |
|
| Breite | 17,5 mm |
| Höhe | 99,1 mm |
| Tiefe | 70,4 mm |
| Farbe | grün |
| Korrosionswiderstand gemäß ANSI-ISA 71.04-1985 - Schweregrad G3 | : |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (nicht kondensierend) |
| Schock | 15g, 11 ms |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, 1g |
| Konformität/Zulassungen | |
| Konformität | CE-konform, zusätzlich EN 61326 |
| IEC | IEC 60529, IEC 61158-2 |
| CSA, USA / Kanada | Klasse I, Zone 2, AEx nA IIC T4 |
| Klasse I, Division 2, Gruppen A,B,C,D | |
| Fieldbus Foundation | FF-846 |
| EN | EN 61326, EN 60068-2-27, EN 60068-2-6 |
| NE | NAMUR NE 21 |
| Ex-Daten | |
| ATEX | Sira 08ATEX4302X; II 3G Ex nA IIC T4 Gc II 3G Ex ic IIC T4 Gc, FISCO ic II 3G Ex nL IIC T4 Gc, FNICO |
| IECEx | IECEx SIR 08.0109X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic; Ex nL IIC T4 Gc, FNICO |
| CSA, USA / Kanada | Class I, Division 2, Groups A,B,C,D; Ex nA IIC T4 Class I, Zone 2, AEx nA IIC T4 |
| Normen | |
| Normen/Bestimmungen | IEC 60529, IEC 61158-2 |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| FF-846 | |
| Normen / Bestimmungen | |
| Normen/Bestimmungen | Störfestigkeit gegen gedämpfte Sinusschwingungen gemäß IEC 61000-4-12 |
| Normen / Bestimmungen | |
| Normen/Bestimmungen | Trockene Wärme gemäß IEC 61131-2 |
| Normen / Bestimmungen | |
| Normen/Bestimmungen | Feuchte Wärme gemäß IEC 61131-2 |
| Normen / Bestimmungen | |
| Normen/Bestimmungen | Schock- und Vibration gemäß EN 61131-2 und EN 50178 |
| Normen/Bestimmungen | IEC 61158-2 |
| Montageart | Tragschienenmontage |
| Einbaulage | auf waagerechter Tragschiene NS 35 nach EN 60715 |
