HC-D 7-AML-26/GW/ALU
-
Gehäuse
1773022

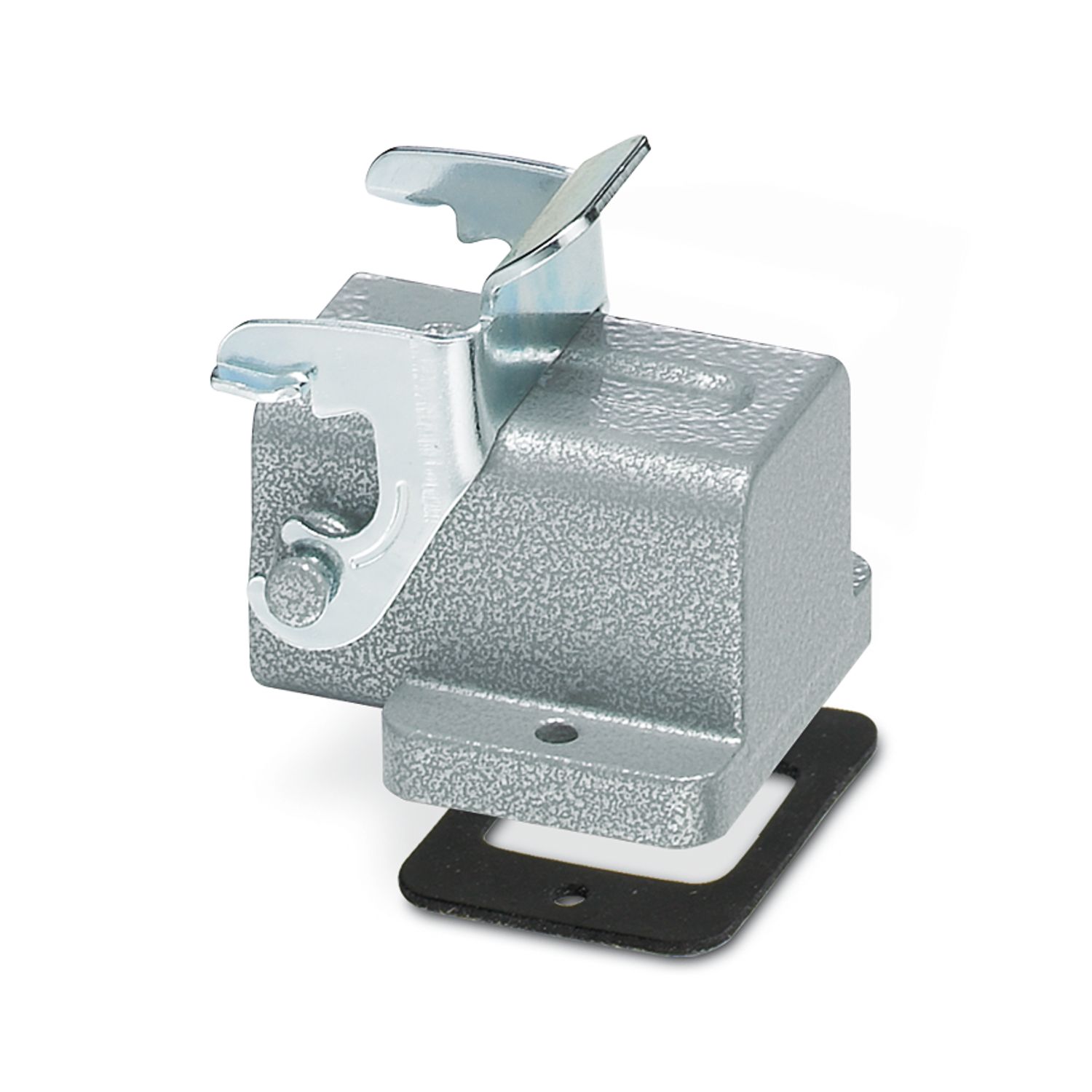

HEAVYCON-Anbaugehäuse D7, mit Längsbügel, Höhe 25,5 mm, gewinkelt, Zinkdruckguss
Produktdetails
| Allgemein | für Kontakteinsätze HC-A03, A04, D07, D08, Q02, Q03, Q04, Q05, Q07, Q12 |
| Produkttyp | Gehäuse mit Bügelverriegelung |
| Gehäuseart | Anbaugehäuse |
| Anwendung | Standard |
| Bauform | D7 |
| Geschirmt | nein |
| Pg-Verschraubung | ohne |

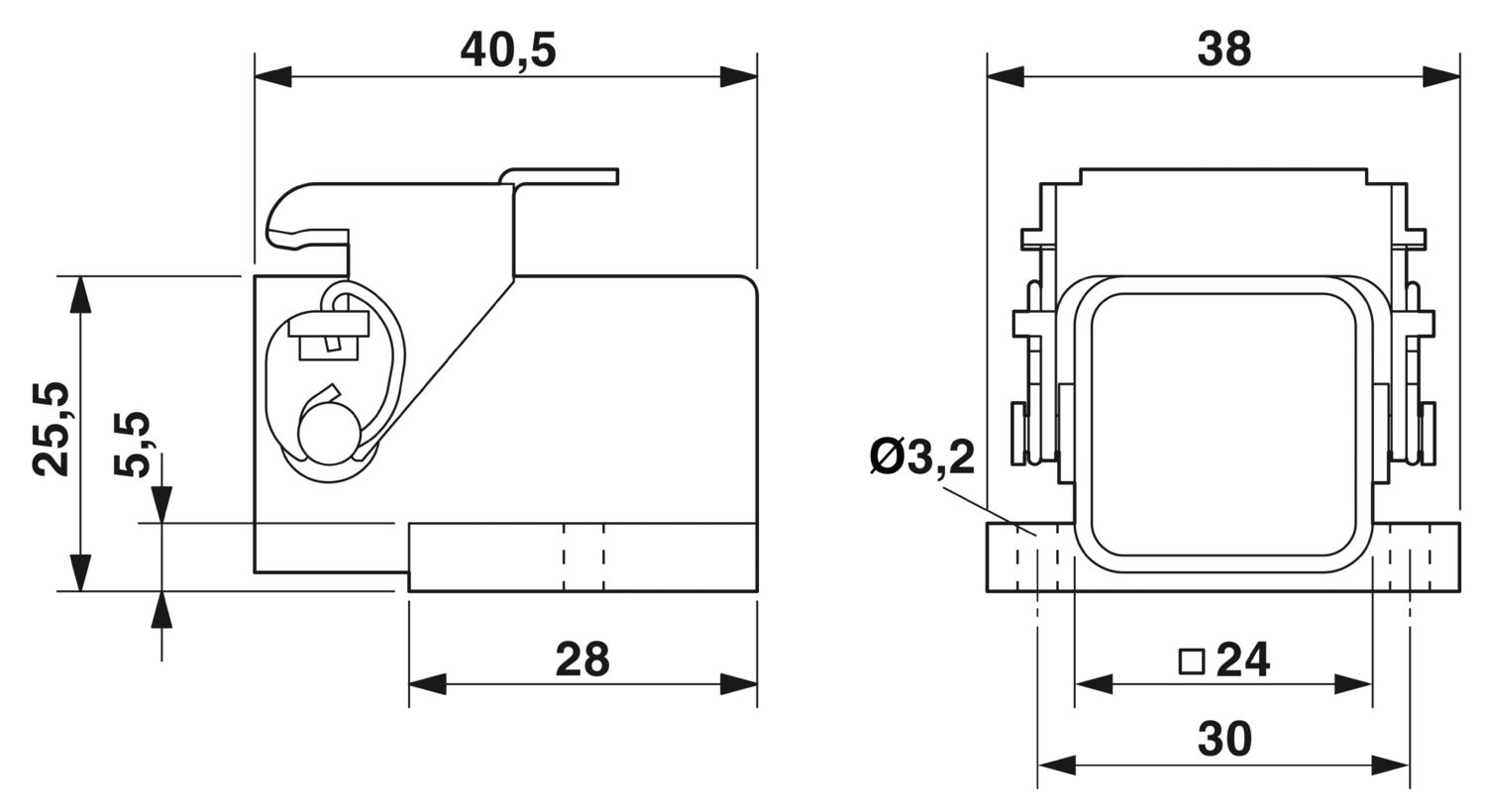

| Maßzeichnung |
|
| Breite | 40,5 mm |
| Höhe | 25,5 mm |
| Länge | 24 mm |
| Einbaumaß | |
| Breite Montageausschnitt | 21 mm |
| Länge Montageausschnitt | 21 mm |
| Material Dichtung | NBR |
| Material Gehäuse | Zinkdruckguss |
| Material Gehäuseoberfläche | pulverbeschichtet, grau |
| Material Verriegelungsbügel | Stahl, verzinkt und chromatisiert |
| Mechanische Daten | |
| Verriegelungstyp | Bügel |
| Umgebungsbedingungen | |
| Schutzart | IP54 |
| IP65 (mit Dichtschraube) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
