HC-B 16-TMB-100/O1STM40G-STA
-
Gehäuse
1604476

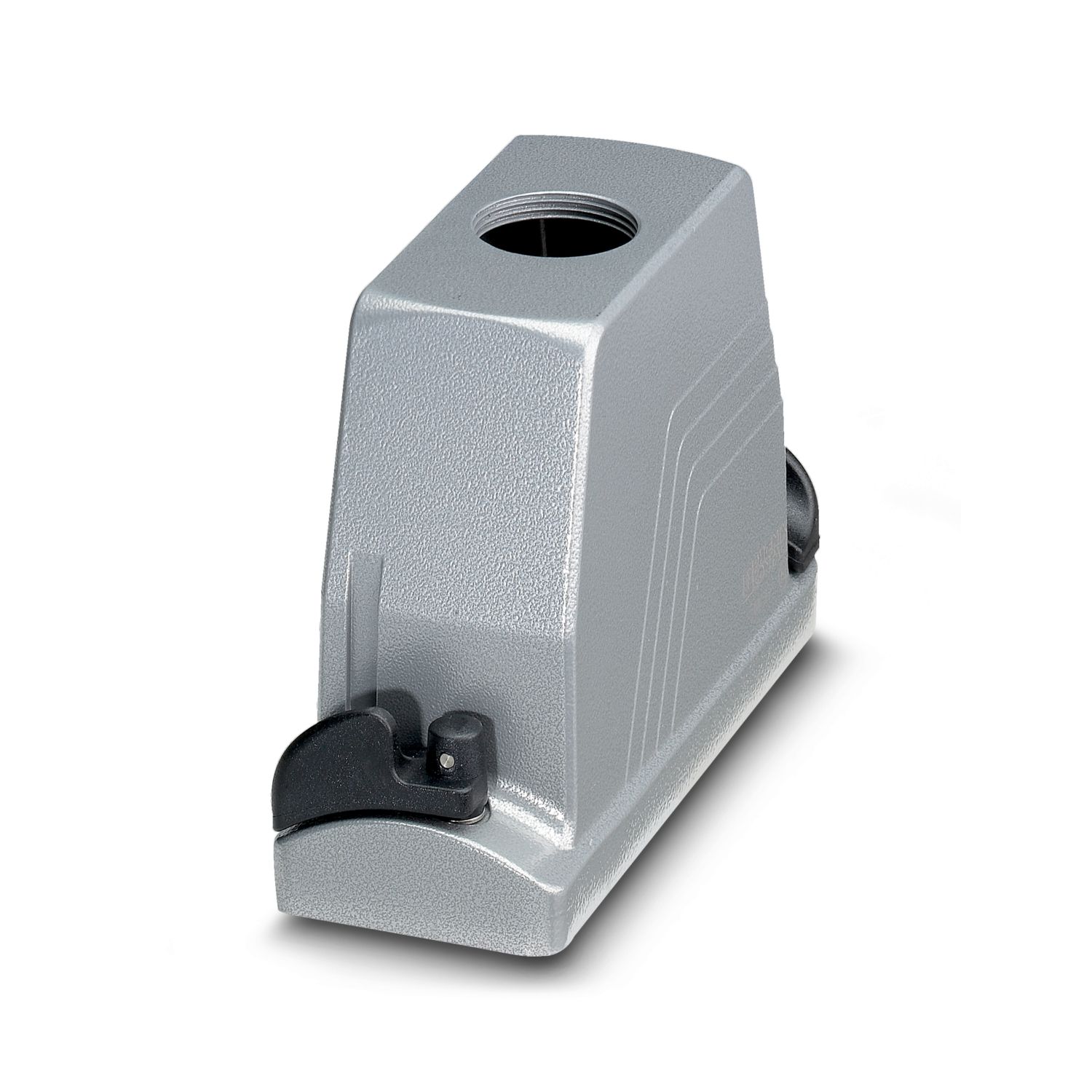

HEAVYCON ADVANCE Standard-Pulverbeschichtet, Tüllengehäuse B16, mit Bajonettverriegelung, Höhe 100 mm, mit Gewinde 1x M40, geradem Kabelabgang
Produktdetails
| Allgemein | für Kontakteinsätze HC-B16, BB32, D40, DD72, HS6, HV6, M, K |
| Produkttyp | Gehäuse mit Bajonettverriegelung |
| Gehäuseart | Tüllengehäuse |
| Anwendung | Standard |
| Bauform | B16 |
| Anzahl der Kabelabgänge | 1 |
| Art der Verschraubung | 1x M40 |
| Geschirmt | nein |
| Kabelabgang | gerade |
| Pg-Verschraubung | ohne |

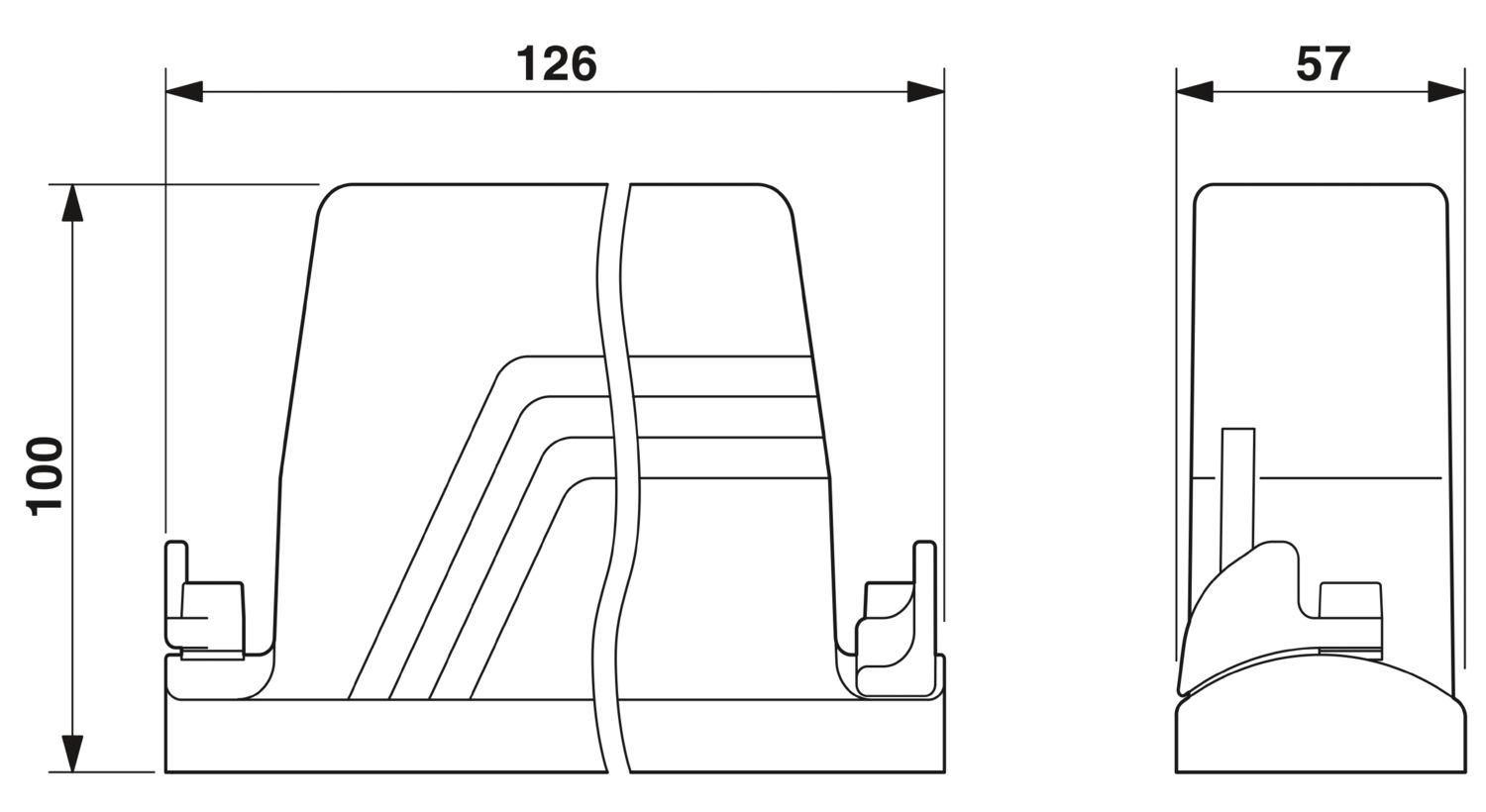

| Maßzeichnung |
|
| Breite | 57 mm |
| Höhe | 100 mm |
| Länge | 126 mm |
| Einbaumaß | |
| Breite Montageausschnitt | 35 mm |
| Länge Montageausschnitt | 86 mm |
| Material Dichtung | NBR |
| Material Gehäuse | Aluminiumdruckguss |
| Material Gehäuseoberfläche | pulverbeschichtet, grau |
| Material Verriegelungsbügel | Edelstahl, Griffteil: PA-GF |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Mechanische Daten | |
| Art der Verschraubung | 1x M40 |
| Verriegelungstyp | Schraube |
| Montagehinweis | Um die Funktion des Schutzleiterkontaktes auch beim schrägen Stecken sicherzustellen, müssen beide Anbauflansche ausreichend elektrischen Kontakt mit der Metallanbauwand haben. |
