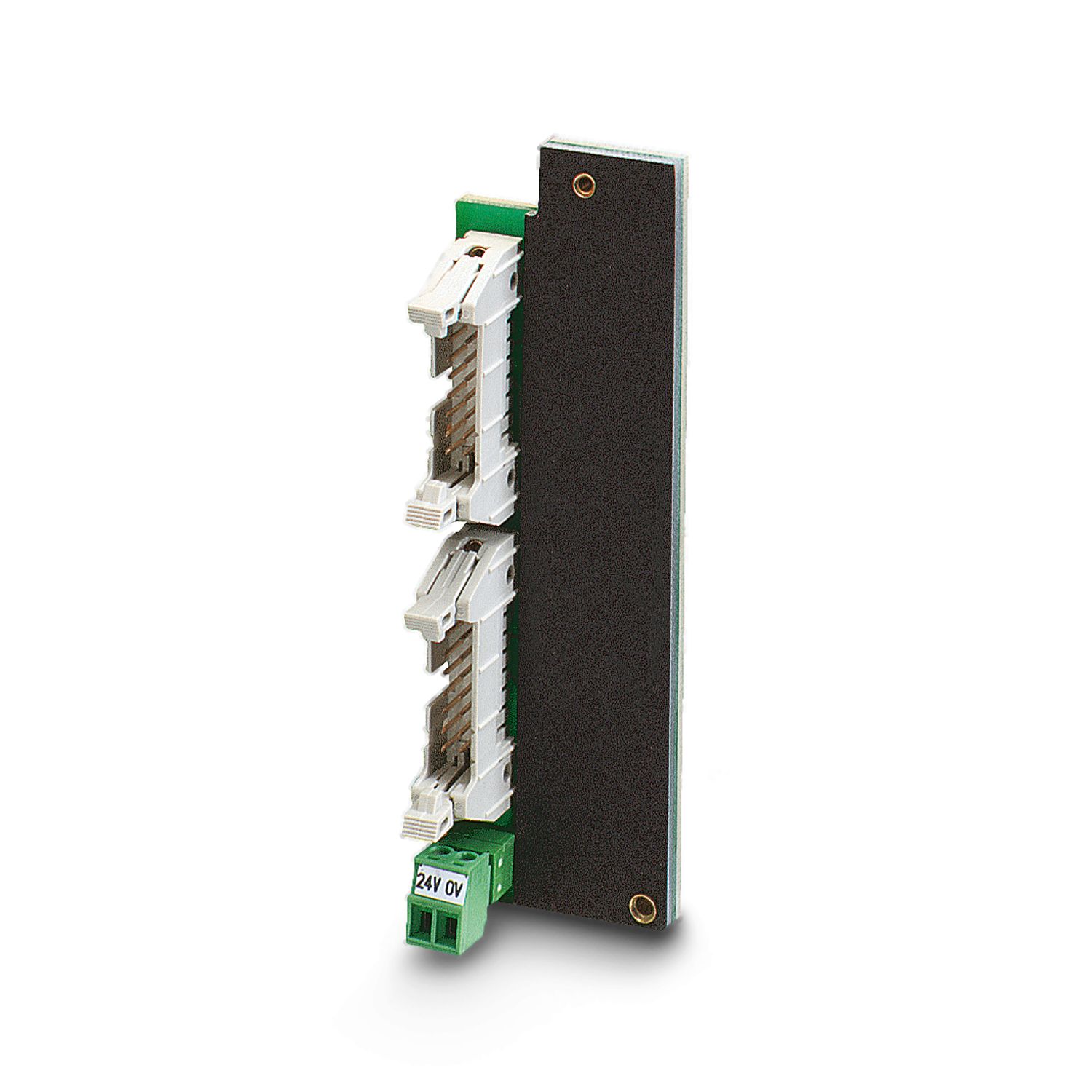

FLKM 14-PA/GE/DI
-
Frontadapter
2290038
VARIOFACE Fontadapter, für GE-FANUC Serie 90-30, anschaltbar 2 x 8 Kanäle, digital Input
Produktdetails
| Produkttyp | Frontadapter |
| Produktfamilie | VARIOFACE |
| Isolationseigenschaften: Luft- und Kriechstrecken | |
| Isolierung | Funktionsisolierung |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Betriebsspannung (AC) | ≤ 30 V AC |
| Betriebsspannung (DC) | ≤ 60 V DC |
| Nennbetriebsart | 100 % ED |
| Strom (je Zweig) | ≤ 1 A |
| Strom (Spannungseinspeisung über IDC/FLK) | ≤ 3 A |
| Luft- und Kriechstrecken | |
| Bemessungsisolationsspannung | 63 V |
| Bemessungsstoßspannung | 0,6 kV (1,2 / 50 μs) |
| Unterstützte Steuerung GE-FANUC 90-30 | |
| Passende I/O-Karte | IC693 MDL241 |
| IC693 MDL634 | |
| IC693 MDL645 | |
| IC693 MDL646 | |

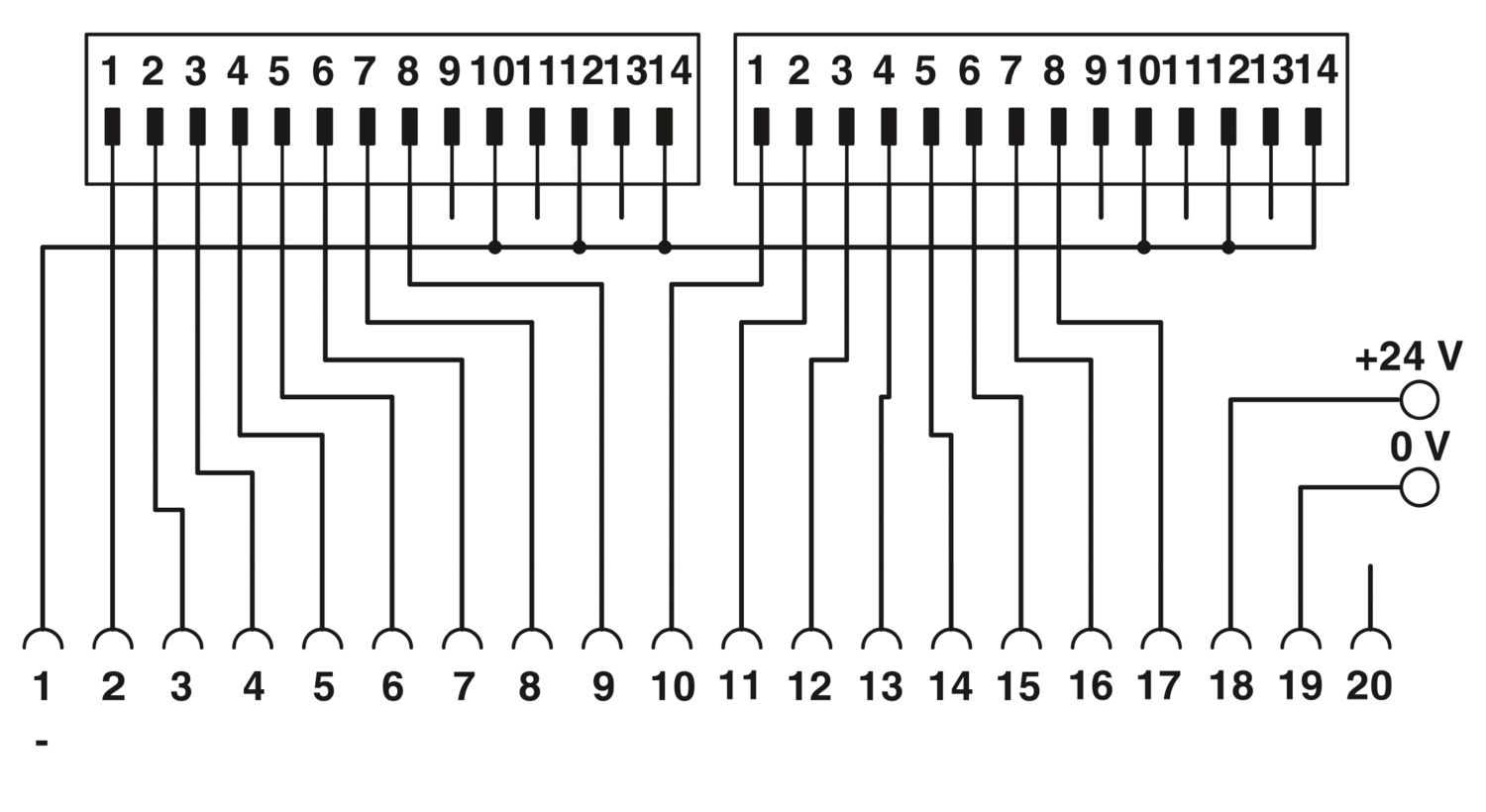

| Anschluss 1 (Steuerungsebene) | |
| Anschlussart | Steckanschluss |
| Polzahl | 19 |
| Anschluss 2 (Feldebene) | |
| Anschluss gemäß Norm | IEC 60603-13 |
| Anschlussart | IDC/FLK-Stiftleiste |
| Anzahl der Anschlüsse | 2 |
| Polzahl | 14 |
| Steckzyklen | > 50 |
| Rastermaß | 2,54 mm |
| Anschluss 3 (Versorgung) | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M3 |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 2 |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr (2 Leiter gleichen Querschnitts) | 0,08 mm² ... 0,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 1,5 mm² (Aderendhülse ohne Kunststoffhülse) | |
| 0,25 mm² ... 0,75 mm² (Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts) | 0,08 mm² ... 0,75 mm² |
| 0,25 mm² ... 0,34 mm² (Aderendhülse ohne Kunststoffhülse) | |
| 0,5 mm² ... 0,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt AWG | 28 ... 16 |
| Anzugsdrehmoment | 0,22 Nm ... 0,25 Nm |
| Rastermaß | 3,81 mm |
| Umgebungsbedingungen | |
| Schutzart (Modul) | IP20 |
| Schutzart (Einbauort) | ≥ IP54 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Höhenlage | ≤ 2000 m |
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | EN IEC 60664-1 |
| Montageart | Steckmontage |
| Einbaulage | beliebig |
| Hinweis zum Betrieb | Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
| Artikelnummer | 2290038 |
| Verpackungseinheit | 5 Stück |
| Mindestbestellmenge | 1 Stück |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Produktschlüssel | DK231G |
| GTIN | 4017918057923 |
| Gewicht pro Stück (inklusive Verpackung) | 54,62 g |
| Gewicht pro Stück (exklusive Verpackung) | 41,344 g |
| Zolltarifnummer | 85366990 |
| Ursprungsland | DE |
ECLASS
| ECLASS-13.0 | 27242292 |
ETIM
| ETIM 9.0 | EC002584 |
UNSPSC
| UNSPSC 21.0 | 32151600 |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja (Keine Ausnahmeregelungen) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Kein Stoff mit einem Massenanteil von mehr als 0,1 % |
Ihre Vorteile
Mit den Frontadaptern werden vorkonfektionierte Systemkabel direkt an I/O-Baugruppen angeschlossen
