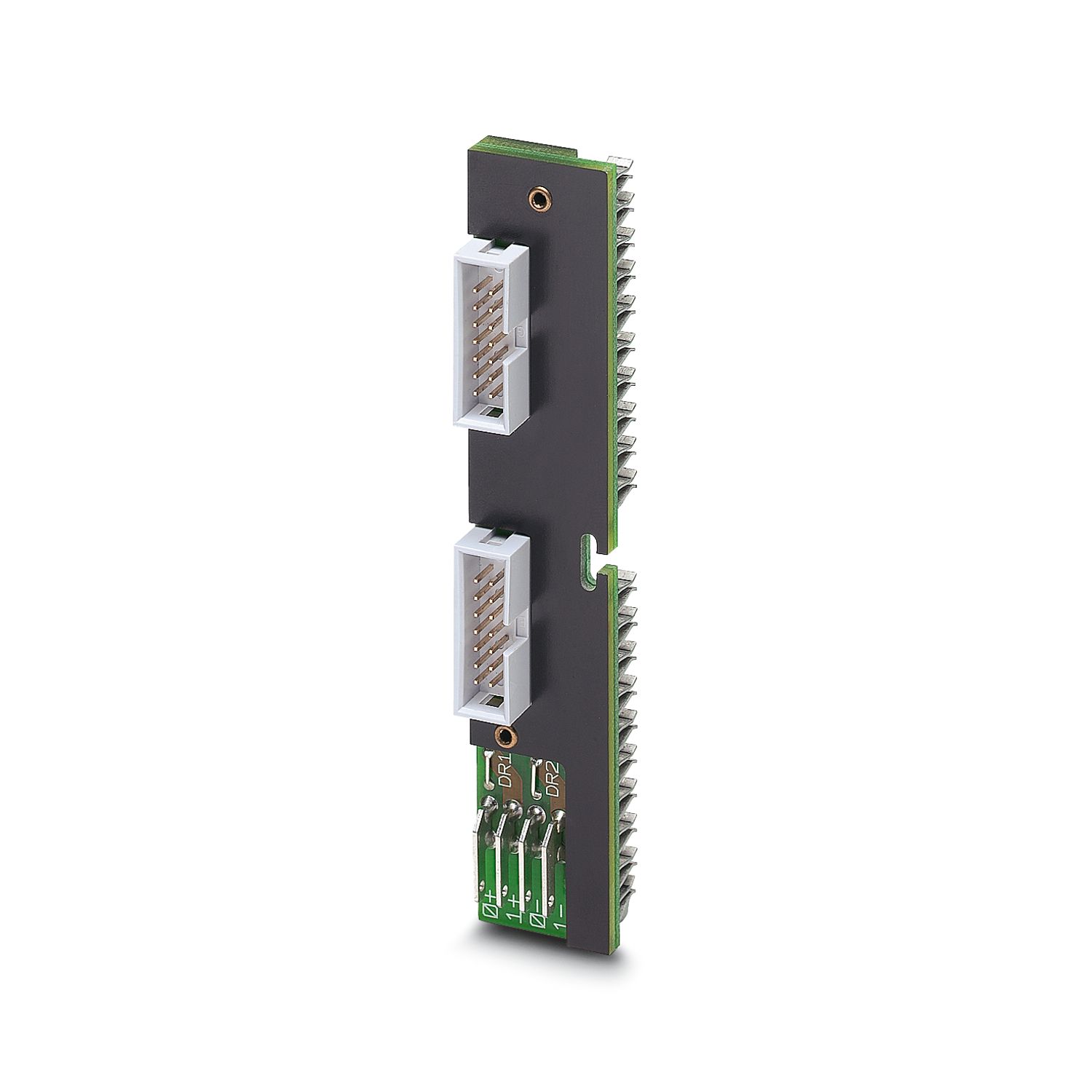

FLKM 14-PA-S300 - Frontadapter

2299770

VARIOFACE-Frontadapter, für SIMATIC S 7-300, anschaltbar 2x 8 Kanäle.

Produktdetails

Technische Daten

Artikeleigenschaften

Produkttyp	Frontadapter
Produktfamilie	VARIOFACE
Isolationseigenschaften: Luft- und Kriechstrecken
Isolierung	Funktionsisolierung
Überspannungskategorie	II
Verschmutzungsgrad	2

Elektrische Eigenschaften

Betriebsspannung (AC)	≤ 30 V AC
Betriebsspannung (DC)	≤ 60 V DC
Nennbetriebsart	100 % ED
Strom (je Zweig)	≤ 1 A
Strom (Spannungseinspeisung über IDC/FLK)	≤ 2 A
Strom (Spannungseinspeisung über Flachsteckanschluss)	≤ 8 A
Luft- und Kriechstrecken
Bemessungsisolationsspannung	63 V
Bemessungsstoßspannung	0,6 kV (1,2 / 50 μs)
Unterstützte Steuerung SIEMENS S7-300 / ET 200 M
Passende I/O-Karte	6ES7321-1BH50-0AA0
		6ES7321-7BH01-0AB0
		6ES7321-1BH02-0AA0
		6ES7321-1BH10-0AA0
		6ES7322-1BH01-0AA0
		6ES7322-1BH10-0AA0
		6ES7322-8BF00-0AB0
		6ES7323-1BH01-0AA0
		6ES7331-7HF01-0AB0
		6ES7331-7KF02-0AB0
		6ES7331-7KB02-0AB0
		6ES7331-7TF01-0AB0
		6ES7332-5HD01-0AB0
		6ES7332-5HB01-0AB0
		6ES7332-7ND02-0AB0
		6ES7332-8TF01-0AB0
		6ES7334-0CE01-0AA0
		6ES7334-0KE00-0AB0
		6ES7335-7HG01-0AB0
		6ES7338-4BC01-0AB0
		6ES7350-1AH03-0AE0
		6ES7351-1AH01-0AE0
		6ES7352-1AH02-0AE0
		6ES7353-1AH01-0AE0
		6ES7354-1AH01-0AE0
		6ES7355-0VH10-0AE0
		6ES7355-1VH10-0AE0

Anschlussdaten

Anschluss 1 (Steuerungsebene)
Anschlussart	Steckanschluss
Polzahl	20
Anschluss 2 (Feldebene)
Anschluss gemäß Norm	IEC 60603-13
Anschlussart	IDC/FLK-Stiftleiste
Anzahl der Anschlüsse	2
Polzahl	14
Steckzyklen	> 50
Rastermaß	2,54 mm
Anschluss 3 (Versorgung)
Anschlussart	Flachsteckeranschluss
Polzahl	4
Hinweis	2,8 x 0,8

Maße

Artikelabmessungen
Breite	22,5 mm
Höhe	117 mm
Tiefe	19,39 mm

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart (Modul)	IP00
Schutzart (Einbauort)	≥ IP54
Umgebungstemperatur (Betrieb)	-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)	-20 °C ... 50 °C
Höhenlage	≤ 2000 m

Normen und Bestimmungen

Luft- und Kriechstrecken
Normen/Bestimmungen	EN IEC 60664-1

Montage

Montageart	Steckmontage
Einbaulage	beliebig

Hinweise

Hinweis zum Betrieb	Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Hinweis zum Betrieb	Um Kurzschlüsse zu vermeiden, müssen alle Drahtbrücken bei folgenden I/O-Karten aufgetrennt werden! Es darf keine Spannungseinspeisung am Frontadapter erfolgen! 6ES7 321-1BH50-0AA0 6ES7 321-7BH01-0AB0 6ES7 322-8BF00-0AB0 6ES7 331-7KF02-0AB0 6ES7 331-7HF01-0AB0 6ES7 331-7KB02-0AB0 6ES7 331-7TF01-0AB0 6ES7 332-5HD01-0AB0 6ES7 332-5HB01-0AB0 6ES7 332-7ND02-0AB0 6ES7 334-0CE01-0AA0 6ES7 334-0KE00-0AB0 6ES7 335-7HG01-0AB0 6ES7 338-4BC01-0AB0 6ES7 350-1AH03-0AE0 6ES7 351-1AH01-0AE0 6ES7 352-1AH02-0AE0 6ES7 353-1AH01-0AE0 6ES7 354-1AH01-0AE0 6ES7 355-0VH10-0AE0 6ES7 355-1VH10-0AE0

Kaufmännische Daten

Artikelnummer	2299770
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Verkaufsschlüssel	I1 - Systemverkabelung
Produktschlüssel	DK231S
Katalogseite	Seite 503 (C-5-2019)
GTIN	4017918880453
Gewicht pro Stück (inklusive Verpackung)	51,2 g
Gewicht pro Stück (exklusive Verpackung)	51,2 g
Zolltarifnummer	85369010
Ursprungsland	DE

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	125 V	1 A

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	125 V	1 A

Environmental product compliance

Kompatible Produkte

Zubehör

PHOENIX CONTACT Deutschland GmbH (Vertrieb)
Phoenix Contact GmbH & Co. KG (Unternehmenszentrale)

Flachsmarktstraße 8, D-32825 Blomberg

Eine Frage stellen +49 5235 3-12000 info@phoenixcontact.de

ECLASS-12.0	27242292
ECLASS-13.0	27242292

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja (Keine Ausnahmeregelungen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Keine Gefahrstoffe über den Grenzwerten
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %
