HC-B10-TMB-O1STM(16-12)S-EMV
-
EMV-Gehäuse
1418029

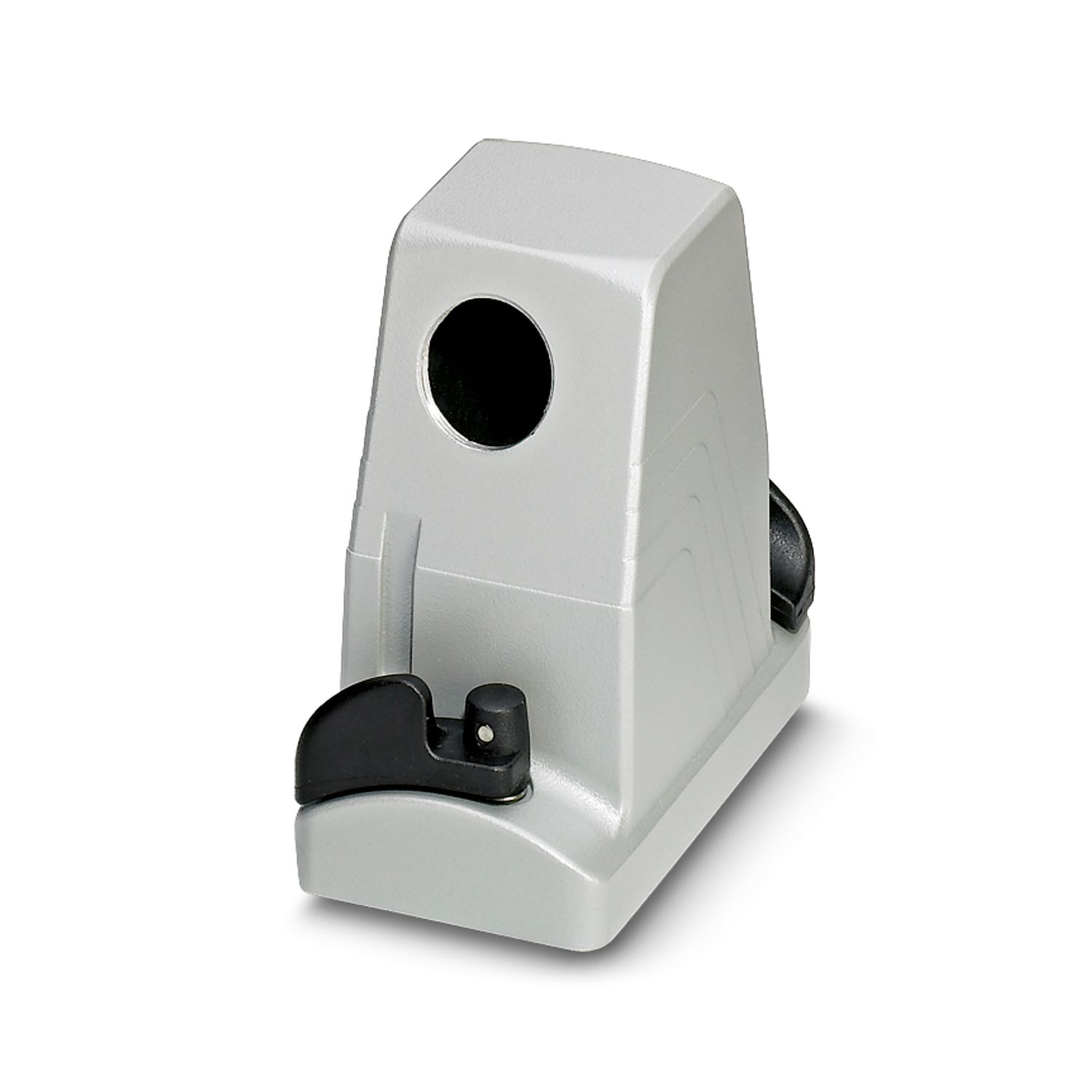

Tüllengehäuse B10, Bajonettverriegelung, Material: Aluminiumdruckguss, Kabelabgänge: 2, seitlich, 1x M12 / 1x M16, Höhe: 100 mm, Kabelverschraubung: ohne, EMV
Produktdetails
| Allgemein | für Kontakteinsätze HC-B10, BB18, DD42, M, K8/24 |
| Produkttyp | Gehäuse mit Schraubverriegelung |
| Gehäuseart | Tüllengehäuse |
| Anwendung | EMV |
| Bauform | B10 |
| Anzahl der Kabelabgänge | 2 |
| Art der Verschraubung | 1x M12 / 1x M16 |
| Kabelabgang | seitlich |
| Pg-Verschraubung | ohne |
| Maßzeichnung |
|
| Breite | 57 mm |
| Höhe | 100 mm |
| Länge | 105 mm |
| Einbaumaß | |
| Breite Montageausschnitt | 35 mm |
| Länge Montageausschnitt | 65 mm |
| Material Dichtung | NBR, leitfähig |
| Material Gehäuse | Aluminiumdruckguss |
| Material Gehäuseoberfläche | EMV-Beschichtung, silber |
| Material Verriegelungsbügel | Edelstahl, Griffteil: PA-GF |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Mechanische Daten | |
| Art der Verschraubung | 1x M12 / 1x M16 |
| Montagehinweis | Um die Funktion des Schutzleiterkontaktes auch beim schrägen Stecken sicherzustellen, müssen beide Anbauflansche ausreichend elektrischen Kontakt mit der Metallanbauwand haben. |
| Eine eventuell auf der Schaltschrankwand vorhandene isolierend wirkende Pulverlackierung sollte im Bereich der Profildichtung entfernt werden, um eine optimale Schirmwirkung zu erzielen. |
